1.本实用新型涉及粮堆检测仪器相关技术领域，尤其涉及一种快速检测粮堆水分检测仪器。


背景技术：

2.粮食测水仪是一种检测粮食中含水率的仪器，粮食测水仪又称为：粮食测水仪也叫做粮食水分仪、粮食含水率检测仪、粮食水份测定仪、粮食快速水分测定仪、粮食水分检测仪、近红外粮食水分测量仪，可以检测粮食中含水率的仪器，采用热解重量原理，在测定样品重量的同时，加热单元和水分蒸发通道快速干燥样品，而使用的过程中，传统检测粮堆水分的方式是由人工利用扦样器抽取粮堆标样，送检验室，由人工经过分样、碾碎、称重、烘干(45-105分钟)、称重得出水分值。每个粮仓需取样12*4即48个取样点，劳动强度大，一般中型库平均有40多个仓，每年要有多批次检验，人工成本高、劳动强度大，监测结果人工记录，所以就特别需要一种快速检测粮堆水分检测仪器。
3.但是现有的粮堆检测仪器，大多数粮堆检测仪器在使用过程中，传统检测粮堆水分的方式是由人工利用扦样器抽取粮堆标样，送检验室，由人工经过分样、碾碎、称重、烘干(45-105分钟)、称重得出水分值。每个粮仓需取样12*4即48个取样点，劳动强度大，一般中型库平均有40多个仓，每年要有多批次检验，人工成本高、劳动强度大，监测结果人工记录。


技术实现要素：

4.本实用新型的目的在于提供一种快速检测粮堆水分检测仪器，以解决上述背景技术中提出的现有的粮堆检测仪器，在使用过程中，传统检测粮堆水分的方式是由人工利用扦样器抽取粮堆标样，送检验室，由人工经过分样、碾碎、称重、烘干(45-105分钟)、称重得出水分值。每个粮仓需取样12*4即48个取样点，劳动强度大，一般中型库平均有40多个仓，每年要有多批次检验，人工成本高、劳动强度大，监测结果人工记录的问题。
5.为实现上述目的，本实用新型提供一种快速检测粮堆水分检测仪器，包括无线收发仓和测量机构，其中测量机构包括有传感器连接构件、温湿度水分传感器和传感器尾端构件，所述无线收发仓的一端固定连接有不锈钢连接管，所述不锈钢连接管的一端设置有测量机构，所述不锈钢连接管的内侧表面设置有调节机构。
6.优选的，所述不锈钢连接管的一端与无线收发仓固定连接，所述不锈钢连接管的另一端设置有测量机构，所述不锈钢连接管中间断开。
7.优选的，所述测量机构包括有传感器连接构件、温湿度水分传感器和传感器尾端构件，所述不锈钢连接管的一端固定连接有传感器连接构件，所述传感器连接构件的一端固定连接有温湿度水分传感器，所述温湿度水分传感器的一端固定连接有传感器尾端构件。
8.优选的，所述调节机构包括有调节管、第一螺纹杆、螺纹槽、第一铰接块、第二铰接块和第二螺纹杆，所述不锈钢连接管的一端滑动连接有调节管，所述调节管的一端固定连
接有第一螺纹杆，所述不锈钢连接管的内侧表面开设有螺纹槽，所述第一螺纹杆的一端固定连接有第一铰接块，所述第一铰接块的一端铰链连接有第二铰接块，所述第二铰接块的一端固定连接有第二螺纹杆。
9.优选的，所述第一螺纹杆的数量为二且在调节管的两端对称分布，所述第一螺纹杆的轴向尺寸大于第二螺纹杆的轴向尺寸。
10.优选的，所述不锈钢连接管通过螺纹槽与第一螺纹杆螺纹连接，所述不锈钢连接管通过螺纹槽与第二螺纹杆螺纹连接。
11.与现有技术相比，本实用新型的有益效果是：该快速检测粮堆水分检测仪器，通过传感器连接构件、温湿度水分传感器和传感器尾端构件的设置，在使用的过程中温湿度水分传感器302采用我司发明专利“一种电容式传感器”专利号“zl201910172608.5”技术，对粮堆的温度、湿度以及水分进行测量，达到了大大减少劳动强度减少人工成本，减少人工干预误差率，提高工作效率的效果。
附图说明

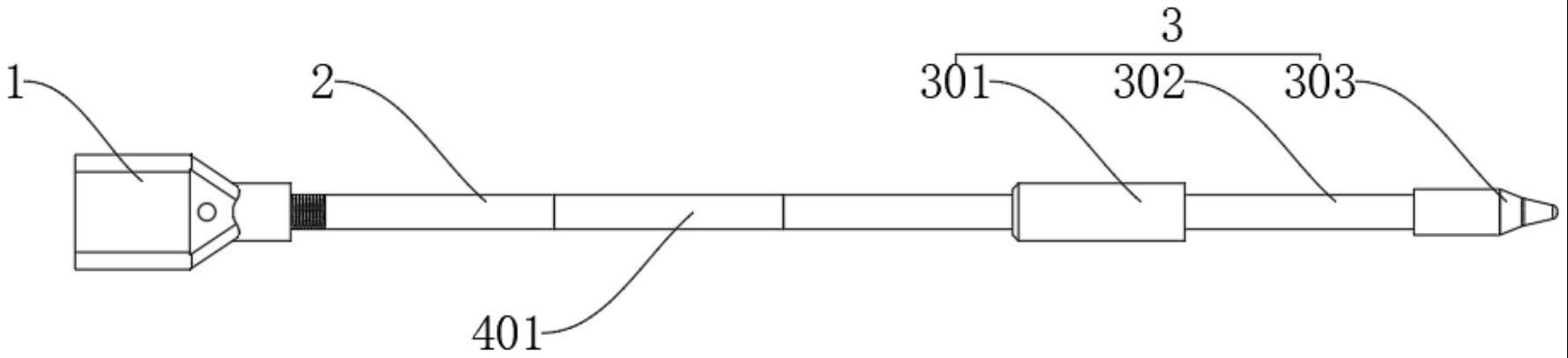

12.图1为本实用新型整体结构正视示意图；
13.图2为本实用新型整体结构侧视示意图；
14.图3为本实用不锈钢连接管与调节管相互配合结构示意图；
15.图4为本实用新型图3中a处放大图。
16.图中：1、无线收发仓；2、不锈钢连接管；3、测量机构；301、传感器连接构件；302、温湿度水分传感器；303、传感器尾端构件；4、调节机构；401、调节管；402、第一螺纹杆；403、螺纹槽；404、第一铰接块；405、第二铰接块；406、第二螺纹杆。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施条例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.请参阅图1-4，本实用新型提供一种快速检测粮堆水分检测仪器:包括无线收发仓1和测量机构3，其中测量机构3包括有传感器连接构件301、温湿度水分传感器302和传感器尾端构件303，无线收发仓1的一端固定连接有不锈钢连接管2，不锈钢连接管2的一端设置有测量机构3，不锈钢连接管2的内侧表面设置有调节机构4。
19.进一步的，不锈钢连接管2的一端与无线收发仓1固定连接，不锈钢连接管2的另一端设置有测量机构3，不锈钢连接管2中间断开，测量机构3测检值，经由无线蓝牙技术与手机交互通讯，通过微信小程序“快检粮堆成分系统”操作与云数据中心联网，记录检测数据，曲线分析，存储历史数据，通过云数据中心数据模型自动校准数据。全程智能化检测，在app端实时显示检测数据，同时记录检测数据，汇总每个点位、仓、全库区数据。做到快速、实时、便捷、精准、智能。大大减少劳动强，度减少人工成本，减少人工干预误差率，提高工作效率，不锈钢连接管2中间处设置调节机构4。
20.进一步的，测量机构3包括有传感器连接构件301、温湿度水分传感器302和传感器
尾端构件303，不锈钢连接管2的一端固定连接有传感器连接构件301，传感器连接构件301的一端固定连接有温湿度水分传感器302，温湿度水分传感器302的一端固定连接有传感器尾端构件303，通过传感器连接构件301、温湿度水分传感器302和传感器尾端构件303的设置，在使用的过程中温湿度水分传感器302采用我司发明专利“一种电容式传感器”专利号“zl201910172608.5”技术，对粮堆的温度、湿度以及水分进行测量。
21.进一步的，调节机构4包括有调节管401、第一螺纹杆402、螺纹槽403、第一铰接块404、第二铰接块405和第二螺纹杆406，不锈钢连接管2的一端滑动连接有调节管401，调节管401的一端固定连接有第一螺纹杆402，不锈钢连接管2的内侧表面开设有螺纹槽403，第一螺纹杆402的一端固定连接有第一铰接块404，第一铰接块404的一端铰链连接有第二铰接块405，第二铰接块405的一端固定连接有第二螺纹杆406，通过调节管401、第一螺纹杆402、螺纹槽403、第一铰接块404、第二铰接块405和第二螺纹杆406的设置，在使用的过程中，调节管401通过第一螺纹杆402和第二螺纹杆406与不锈钢连接管2螺纹连接，转动调节管401可以带动第一螺纹杆402和第二螺纹杆406转动，使第一螺纹杆402和第二螺纹杆406从不锈钢连接管2中移进或移出，这样可以调整整体的尺寸，当第一螺纹杆402从不锈钢连接管2中移出但第二螺纹杆406没有移出时，整体长度较长，便于将测量机构3伸入到粮堆的内部，当第二螺纹杆406也从不锈钢连接管2中移出后，由于第一螺纹杆402和第二螺纹杆406之间是通过第一铰接块404和第二铰接块405铰接的，第二螺纹杆406可以在第一螺纹杆402周围以铰接块的轴线为中心转动，并带动不锈钢连接管2转动，这样可以将探测器折叠起来便于收纳。
22.进一步的，优选的，第一螺纹杆402的数量为二且在调节管401的两端对称分布，第一螺纹杆402的轴向尺寸大于第二螺纹杆406的轴向尺寸，对称设置的第一螺纹杆402，两端的螺纹连接的范围均可以改变，可以调整的长度范围更大，第一螺纹杆402用于延伸，第二螺纹杆406用于折叠，第二螺纹杆406不需要过长的长度，将不锈钢连接管2内更多的空间留给第一螺纹杆402用于延伸。
23.进一步的，不锈钢连接管2通过螺纹槽403与第一螺纹杆402螺纹连接，不锈钢连接管2通过螺纹槽403与第二螺纹杆406螺纹连接，对称设置的第一螺纹杆402，两端的螺纹连接的范围均可以改变，可以调整的长度范围更大。
24.工作原理：本专利采用我司发明专利“一种电容式传感器”专利号“zl201910172608.5”技术，测量粮堆“温度、湿度、水分”值，由传感器测检值，经由无线蓝牙技术与手机交互通讯，通过微信小程序“快检粮堆成分系统”操作与云数据中心联网，记录检测数据，曲线分析，存储历史数据，通过云数据中心数据模型自动校准数据。全程智能化检测，在app端实时显示检测数据，同时记录检测数据，汇总每个点位、仓、全库区数据。做到快速、实时、便捷、精准、智能。大大减少劳动强，度减少人工成本，减少人工干预误差率，提高工作效率，调节管401通过第一螺纹杆402和第二螺纹杆406与不锈钢连接管2螺纹连接，转动调节管401可以带动第一螺纹杆402和第二螺纹杆406转动，使第一螺纹杆402和第二螺纹杆406从不锈钢连接管2中移进或移出，这样可以调整整体的尺寸，当第一螺纹杆402从不锈钢连接管2中移出但第二螺纹杆406没有移出时，整体长度较长，便于将测量机构3伸入到粮堆的内部，当第二螺纹杆406也从不锈钢连接管2中移出后，由于第一螺纹杆402和第二螺纹杆406之间是通过第一铰接块404和第二铰接块405铰接的，第二螺纹杆406可以在第一螺
纹杆402周围以铰接块的轴线为中心转动，并带动不锈钢连接管2转动，这样可以将探测器折叠起来便于收纳，这样就完成了一种快速检测粮堆水分检测仪器。
25.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施条例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
