1.本实用新型属于烟道流量测量技术领域,尤其涉及一种矩阵式烟道流量测量装置。
背景技术:2.电站锅炉的负荷、燃料量及配风量均实现了在线监控,同时需要对烟道流量进行良好的监测,但是现有流量测量装置损坏时需要对整个的烟道进行关闭才可以对流量计进行拆装维护,这样会大大影响工作效率。
技术实现要素:3.针对上述技术问题,本实用新型提供一种矩阵式烟道流量测量装置,其结构简单,在单个位置损坏时不会影响烟道工作,从而能够大大提高工作效率。
4.其技术方案是:一种矩阵式烟道流量测量装置,包括烟道管,其特征在于,所述的烟道管之间安装有矩阵流量监测安装架结构;矩阵流量监测安装架结构之间安装有便维护流量监测架结构。
5.优选的,所述的便维护流量监测架结构包括流量监测计,所述的流量监测计的左右两侧分别法兰连接有第一阀门以及第二阀门。
6.优选的,所述的矩阵流量监测安装架结构包括连接罩,所述的连接罩的右侧分别焊接有连接管;连接管的右端焊接有连接法兰。
7.与现有技术相比,本实用新型的有益效果为:
8.本实用新型中在需要对流量监测计进行维护时将相对应的第一阀门以及第二阀门关闭即可对流量监测计进行拆卸维护,同时会不影响烟道正常工作。
9.本实用新型中通过连接法兰方便与第一阀门以及第二阀门进行连接,从而在第一阀门或者第二阀门损坏时进行灵活拆装。
附图说明

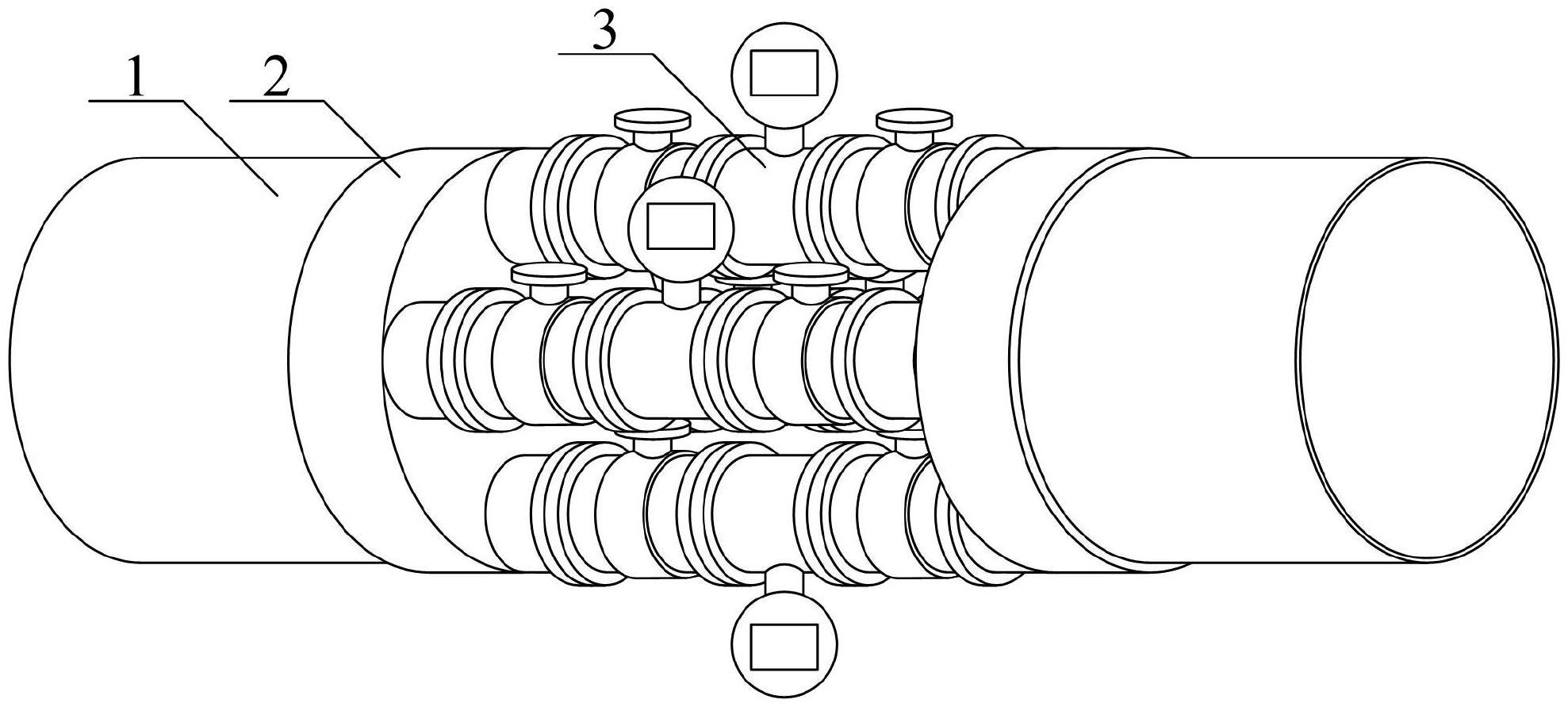

10.图1是本实用新型的结构示意图。
11.图2是本实用新型的矩阵流量监测安装架结构的结构示意图。
12.图3是本实用新型的便维护流量监测架结构的结构示意图。
13.图中:
14.1、烟道管;2、矩阵流量监测安装架结构;21、连接罩;22、连接管;23、连接法兰;3、便维护流量监测架结构;31、流量监测计;32、第一阀门;33、第二阀门。
具体实施方式
15.以下结合附图对本实用新型做进一步描述:
16.实施例:
17.如附图1和附图3所示,本实用新型提供一种矩阵式烟道流量测量装置,包括烟道管1,其特征在于,所述的烟道管1之间安装有矩阵流量监测安装架结构2;矩阵流量监测安装架结构2之间安装有便维护流量监测架结构3;所述的便维护流量监测架结构3包括流量监测计31,所述的流量监测计31的左右两侧分别法兰连接有第一阀门32以及第二阀门33,在需要对流量监测计31进行维护时将相对应的第一阀门32以及第二阀门33关闭,即可对流量监测计31进行拆卸维护,同时会不影响烟道正常工作。
18.如附图2所示,上述实施例中,具体的,所述的矩阵流量监测安装架结构2包括连接罩21,所述的连接罩21的右侧分别焊接有连接管22;连接管22的右端焊接有连接法兰23,通过连接法兰23方便与第一阀门32以及第二阀门33进行连接,从而在第一阀门32或者第二阀门33损坏时进行灵活拆装。
19.上述实施例中,具体的,所述的连接罩21分别焊接在烟道管1末端的外侧。
20.工作原理
21.本实用新型在工作过程中,使用时左侧设置烟道管1内部的气流经过左侧的连接管22,在经过流量监测计31从右侧的连接管22输送至右侧设置的烟道管1内,同时通过流量监测计31对流量进行测量,当单个位置流量监测计31损坏时,将相对应的第一阀门32以及第二阀门33关闭,即可对流量监测计31进行拆卸维护,同时会不影响烟道正常工作。
22.利用本实用新型所述的技术方案,或本领域的技术人员在本实用新型技术方案的启发下,设计出类似的技术方案,而达到上述技术效果的,均是落入本实用新型的保护范围。
技术特征:1.一种矩阵式烟道流量测量装置,包括烟道管(1),其特征在于,所述的烟道管(1)之间安装有矩阵流量监测安装架结构(2);矩阵流量监测安装架结构(2)之间安装有便维护流量监测架结构(3)。2.如权利要求1所述的矩阵式烟道流量测量装置,其特征在于,所述的便维护流量监测架结构(3)包括流量监测计(31),所述的流量监测计(31)的左右两侧分别法兰连接有第一阀门(32)以及第二阀门(33)。3.如权利要求1所述的矩阵式烟道流量测量装置,其特征在于,所述的矩阵流量监测安装架结构(2)包括连接罩(21),所述的连接罩(21)的右侧分别焊接有连接管(22);连接管(22)的右端焊接有连接法兰(23)。4.如权利要求3所述的矩阵式烟道流量测量装置,其特征在于,所述的连接罩(21)分别焊接在烟道管(1)末端的外侧。
技术总结本实用新型提供一种矩阵式烟道流量测量装置,包括烟道管,其特征在于,所述的烟道管之间安装有矩阵流量监测安装架结构;矩阵流量监测安装架结构之间安装有便维护流量监测架结构。本实用新型在需要对流量监测计进行维护时将相对应的第一阀门以及第二阀门关闭即可对流量监测计进行拆卸维护,同时会不影响烟道正常工作。常工作。常工作。
技术研发人员:王立伟
受保护的技术使用者:萤火创世(天津)科技有限公司
技术研发日:2023.03.24
技术公布日:2023/10/24
