1.本实用新型涉及混凝土实验设备技术领域，具体是一种混凝土抗硫酸盐干湿循环试验箱。


背景技术：

2.混凝土是用量最大、使用范围最广的建筑结构材料，但是由于地下水或土壤中存在大量的有害成分和其他环境因素，造成混凝土被腐蚀，使其强度、耐久性和体积稳定性等性能下降。开展混凝土抗硫酸盐侵蚀试验，对比不同浓度的硫酸盐对混凝土的侵蚀程度，以便实施混凝土耐久性的检测和科学研究十分必要。
3.专利公开号“cn210108915u”描述的“一种自动化混凝土抗硫酸盐干湿循环试验机”，该专利存在以下技术缺陷，该试验机只能对一种浓度的硫酸对混凝土侵蚀的情况进行试验，对比试验效率较慢；
4.专利公开号“202021257974.5”描述的“一种自动化混凝土抗硫酸盐干湿循环试验机”，该专利存在以下技术缺陷，该试验机在取出混凝土样块时，不能将混凝土块先从硫酸试剂中取出，需要人工取出，进而对实验人员造成较大的负担。
5.为此，本实用新型提供了一种混凝土抗硫酸盐干湿循环试验箱，以解决上述问题。


技术实现要素：

6.针对现有技术的不足，本实用新型提供了一种混凝土抗硫酸盐干湿循环试验箱，解决了上述背景技术中提出的试验机只能对一种浓度的含硫酸盐试剂对混凝土侵蚀的情况进行试验，对比试验效率较慢和不能将混凝土块先从含硫酸盐试剂中取出的问题。
7.为实现以上目的，本实用新型通过以下技术方案予以实现：一种混凝土抗硫酸盐干湿循环试验箱，包括装置外壳，所述装置外壳的顶部开设有沉头槽，所述沉头槽的内侧转动连接有盖板，所述装置外壳的内部固定连接有隔板；
8.所述装置外壳的内部固定安装有用于盛放不同浓度的硫酸盐试剂和提供驱动力的驱动机构，所述驱动机构包括固定连接装置外壳底部的置物盒，所述置物盒的两侧均开设有安装槽；
9.所述驱动机构的内部固定设置有用于放置混凝土样块的放置机构，所述放置机构包括放置框，所述放置框上开设有连通槽。
10.优选的，所述盖板的外侧固定连接有把手，所述装置外壳的内部固定连接有支撑框，所述支撑框的顶部固定连接有抽风机，所述盖板的外侧固定连接有空气净化机，所述抽风机与空气净化机之间固定连接有软管。
11.优选的，所述支撑框的内部开设有沉头槽，所述沉头槽的内部转动连接有密封盖，所述密封盖的外侧固定连接有把手，所述沉头槽的内部固定连接有密封圈。
12.优选的，所述装置外壳的内部固定连接有连接板，所述连接板设置在支撑框的正下方。
13.优选的，所述连接板的顶部固定连接有电推杆，所述电推杆设置在安装槽的内部，所述电推杆的底部固定连接有连杆，所述连杆滑动连接在安装槽的内部。
14.优选的，所述放置框固定连接在连杆的外侧，所述放置框的内部固定连接有放置杆。
15.有益效果
16.本实用新型提供了一种混凝土抗硫酸盐干湿循环试验箱。与现有技术相比具备以下有益效果：
17.(1)、该混凝土抗硫酸盐干湿循环试验箱，通过启动电推杆，电推杆将放置框提起，实验人员再将混凝土样块取出放置在放置框的内部，则混凝土样块会被放置在放置杆上，使得混凝土样块在被实验时，不会因为其底部与放置框接触，而造成混凝土样块的实验数据不精准，从而使得实验数据更加精准。
18.(2)、该混凝土抗硫酸盐干湿循环试验箱，通过控制电推杆将放置框重新移动到原位，由于放置框和置物盒的数量有四个，且都通过隔板隔开，因此在四个置物盒中分别放入不同浓度的含硫酸盐的试剂，从而实现一次完成对四种浓度的含硫酸盐的试剂进行浸泡的实验。
19.(3)、该混凝土抗硫酸盐干湿循环试验箱，通过将密封盖和盖板关闭，最后启动抽风机和空气净化机，从而可将装置外壳内部硫酸盐溶液中挥发出来的有害气体吸出并净化，防止有害气体逸出对实验人员造成伤害，实验结束后，通过电推杆将放置框提起，从而便于实验人员从含硫酸盐试剂中取出混凝土样块。
附图说明

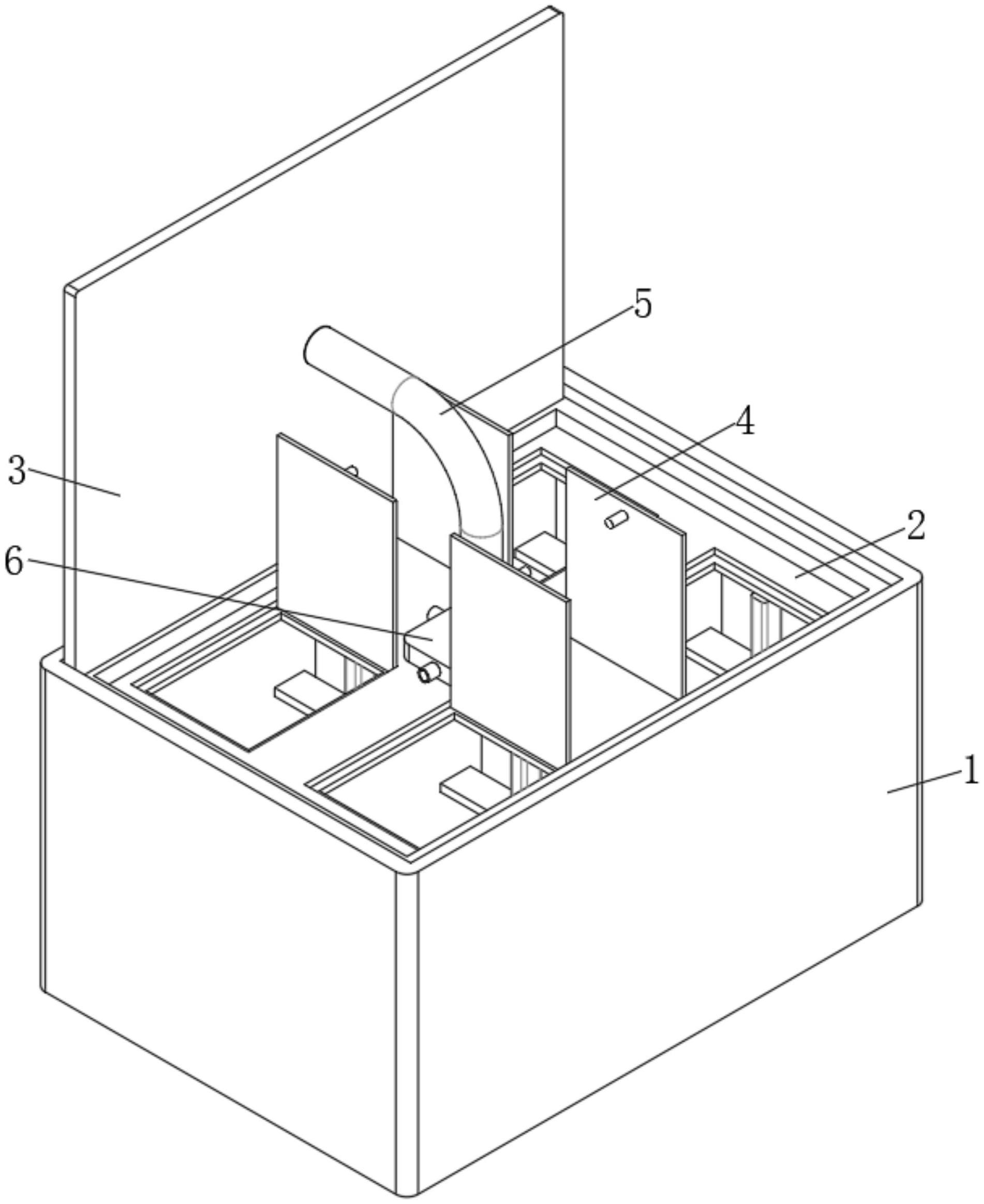

20.图1是本实用新型的外部结构立体图；
21.图2是本实用新型的外部结构另一视角立体图；
22.图3是本实用新型的外部结构剖视图；
23.图4是本实用新型的外部结构另一视角剖视图。
24.图中1、装置外壳；2、支撑框；3、盖板；4、密封盖；5、软管；6、抽风机；7、空气净化机；8、放置机构；81、放置框；82、连通槽；83、放置杆；9、驱动机构；91、置物盒；92、安装槽；93、电推杆；94、连杆；10、连接板。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.实施例一：
27.请参阅图1-4，一种混凝土抗硫酸盐干湿循环试验箱，包括装置外壳1，装置外壳1的顶部开设有沉头槽，沉头槽的内侧转动连接有盖板3，装置外壳1的内部固定连接有隔板，盖板3的外侧固定连接有把手，装置外壳1的内部固定连接有支撑框2，支撑框2的顶部固定连接有抽风机6，盖板3的外侧固定连接有空气净化机7，抽风机6与空气净化机7之间固定连
接有软管5，支撑框2的内部开设有沉头槽，沉头槽的内部转动连接有密封盖4，密封盖4的外侧固定连接有把手，沉头槽的内部固定连接有密封圈，装置外壳1的内部固定连接有连接板10，连接板10设置在支撑框2的正下方；
28.驱动机构9的内部固定设置有用于放置混凝土样块的放置机构8，放置机构8包括放置框81，放置框81上开设有连通槽82，放置框81固定连接在连杆94的外侧，放置框81的内部固定连接有放置杆83；
29.再对混凝土块进行硫酸盐腐蚀实验的时候，会采用到含有硫酸盐的试剂，通过硫酸盐试剂中的硫酸根离子对混凝土块进行腐蚀；
30.通过把手将打开盖板3，随后再通过把手将密封盖4打开，再启动电推杆93，电推杆93将放置框81提起，实验人员再将混凝土样块取出放置在放置框81的内部，则混凝土样块会被放置在放置杆83上，使得混凝土样块在被实验时，不会因为其底部与放置框81接触，而造成混凝土样块的实验数据不精准。
31.实施例二：
32.请参阅图1-4，本实施例在实施例一的基础上提供了一种技术方案：装置外壳1的内部固定安装有用于盛放不同浓度的硫酸盐试剂和提供驱动力的驱动机构9，驱动机构9包括固定连接装置外壳1底部的置物盒91，置物盒91的两侧均开设有安装槽92，连接板10的顶部固定连接有电推杆93，电推杆93设置在安装槽92的内部，电推杆93的底部固定连接有连杆94，连杆94滑动连接在安装槽92的内部；
33.控制电推杆93将放置框81重新移动到原位，由于放置框81和置物盒91的数量有四个，且都通过隔板隔开，因此在四个置物盒91中分别放入不同浓度的含硫酸盐试剂，随后将密封盖4和盖板3关闭，最后启动抽风机6和空气净化机7，从而可将装置外壳1内部硫酸盐溶液中挥发出来的有害气体吸出并净化，防止硫酸盐试剂中的有害气体逸出对实验人员造成伤害，实验结束后，通过电推杆93将放置框81提起，从而便于实验人员取出混凝土样块。
34.同时本说明书中未作详细描述的内容均属于本领域技术人员公知的现有技术。
35.工作时，首先通过把手将打开盖板3，随后再通过把手将密封盖4打开，再启动电推杆93，电推杆93将放置框81提起，实验人员再将混凝土样块取出放置在放置框81的内部，则混凝土样块会被放置在放置杆83上，使得混凝土样块在被实验时，不会因为其底部与放置框81接触，而造成混凝土样块的实验数据不精准，再控制电推杆93将放置框81重新移动到原位，由于放置框81和置物盒91的数量有四个，且都通过隔板隔开，因此在四个置物盒91中分别放入不同浓度的含硫酸盐试剂，随后将密封盖4和盖板3关闭，最后启动抽风机6和空气净化机7，从而可将装置外壳1内部的硫酸盐试剂中挥发出的有害气体吸收并净化，防止有害气体逸出对实验人员造成伤害，实验结束后，通过电推杆93将放置框81提起，从而便于实验人员取出混凝土样块。
36.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
37.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
