1.本实用新型属于通信电缆加工技术领域，具体涉及一种通信电缆表层包覆装置。


背景技术：

2.电线电缆用以传输电能，信息和实现电磁能转换的线材产品。广义的电线电缆亦简称为电缆，狭义的电缆是指绝缘电缆，它可定义为:由下列部分组成的集合体；一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层，电缆亦可有附加的没有绝缘的导体。
3.现有对通信电缆表层进行包裹装置进料口直径大小统一，不便于需包裹的电缆进行进入，且不便于对表层包裹之后的通信电缆集中取出。


技术实现要素：

4.本实用新型要解决的技术问题是克服现有的缺陷，提供一种通信电缆表层包覆装置，以解决上述背景技术中提出的现有对通信电缆表层进行包裹装置进料口直径大小统一，不便于需包裹的电缆进行进入，且不便于对表层包裹之后的通信电缆集中取出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种通信电缆表层包覆装置，包括外壳体和遮挡板，所述外壳体底部两侧表面均设置有u形支撑板，所述u形支撑板底部两侧均设置有支腿，所述外壳体内部分别设置有加工腔和传输管，所述传输管一端设置有连接管，所述连接管一端设置有圆锥进料孔，所述外壳体顶部内侧两端均设置有条形卡槽，所述外壳体内部一侧两端均设置有限位槽，所述外壳体内部一侧前端设置有电机，所述电机内侧设置有支撑杆，所述电机外侧设置有控制机构，所述收卷机两端均设置有支撑杆，所述遮挡板两侧均设置有条形卡块。
6.优选的，所述u形支撑板设置有两个，两个所述u形支撑板均与外壳体底部两侧表面固定卡合连接。
7.优选的，所述支腿设置有四个，四个所述支腿顶部均与u形支撑板底部两侧固定连接。
8.优选的，所述加工腔和传输管均设置在外壳体内部，所述传输管设置在加工腔内部，所述加工腔与传输管内部固定连接，所述连接管一端与传输管一端螺纹固定连接。
9.优选的，所述圆锥进料孔与连接管另一端固定连接。
10.优选的，所述条形卡槽和条形卡块均设置有两个，两个所述条形卡槽均与外壳体顶部内侧两端嵌合固定连接，两个所述条形卡块均与遮挡板两侧固定连接，所述遮挡板通过条形卡槽和条形卡块与外壳体顶部一侧表面滑动卡合连接。
11.优选的，所述限位槽和支撑杆均设置有两个，两个所述限位槽均与外壳体内部一侧两端表面嵌合固定连接，两个所述支撑杆均与收卷机两端电线固定连接，所述收卷机通过限位槽和支撑杆与外壳体内部一侧中部限位固定连接。
12.优选的，所述电机一端与控制机构导线电性连接，所述电机另一端与支撑杆电性
固定连接，所述电机与外壳体内部前端限位固定连接，所述控制机构外侧表面与外壳体前侧一侧表面卡合连接。
13.与现有技术相比，本实用新型提供了一种通信电缆表层包覆装置，具备以下有益效果：
14.1、本实用新型通过设置有圆锥进料孔，利用圆锥进料孔前侧稍大的圆孔，能够对避免现有的通信电缆直径不同，不便于使通信电缆表面进入带有加工腔的传输管内部，稍大的圆孔，能够便于工作人员对电缆塞进传输管内部，通过加工腔，能够对传输管内部的通信电缆的表层提供包裹的效果，再通过设置的条形卡块和条形卡槽，能够便于遮挡板与外壳体顶部之间的脱离，方便对表层包裹之后，缠绕在收卷机表面的通信电缆集中取出，利用限位槽和支撑杆，能够为收卷机在外壳体内部提供转动卡合的作用，再利用设置的收卷机，能够对已进行表层包裹的电缆进行集中的收卷效果，通过连接管，能够利用螺纹连接，便于连接管带动圆锥进料孔与传输管之间的脱离。
附图说明
15.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

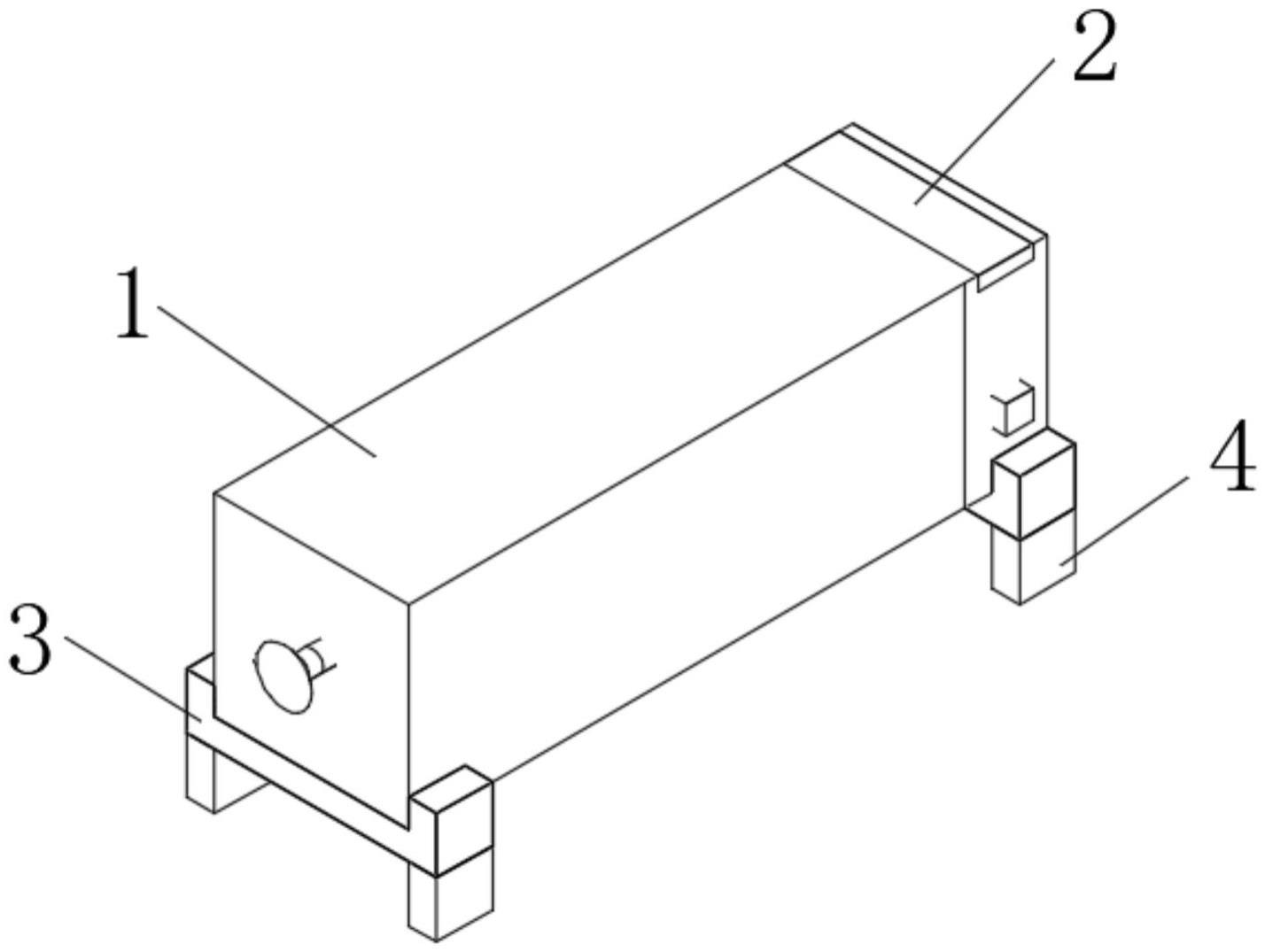

16.图1为本实用新型提出的通信电缆表层包覆装置的结构示意图；
17.图2为本实用新型提出的通信电缆表层包覆装置的俯视图；
18.图3为本实用新型提出的通信电缆表层包覆装置的侧视图；
19.图4为本实用新型提出的通信电缆表层包覆装置的前视图；
20.图中：1、外壳体；2、遮挡板；3、u形支撑板；4、支腿；5、圆锥进料孔；6、加工腔；7、传输管；8、限位槽；9、支撑杆；10、收卷机；11、控制机构；12、电机；13、连接管；14、条形卡块；15、条形卡槽。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1-4，本实用新型提供一种技术方案：一种通信电缆表层包覆装置，包括外壳体1和遮挡板2，外壳体1底部两侧表面均设置有u形支撑板3，u形支撑板3底部两侧均设置有支腿4，外壳体1内部分别设置有加工腔6和传输管7，通过设置有加工腔6，能够对传输管7内部的通信电缆的表层提供包裹的效果，传输管7一端设置有连接管13，通过设置有连接管13，能够利用螺纹连接，便于连接管13带动圆锥进料孔5与传输管7之间的脱离，连接管13一端设置有圆锥进料孔5，通过设置有圆锥进料孔5，利用圆锥进料孔5前侧稍大的圆孔，能够对避免现有的通信电缆直径不同，不便于使通信电缆表面进入带有加工腔6的传输管7内部，稍大的圆孔，能够便于工作人员对电缆塞进传输管7内部，外壳体1顶部内侧两端均设置有条形卡槽15，外壳体1内部一侧两端均设置有限位槽8，外壳体1内部一侧前端设置有电机12，电机12内侧设置有支撑杆9，电机12外侧设置有控制机构11，收卷机10两端均设置有
支撑杆9，通过设置有限位槽8和支撑杆9，能够为收卷机10在外壳体1内部提供转动卡合的作用，通过设置有收卷机10，能够对已进行表层包裹的电缆进行集中的收卷效果，遮挡板2两侧均设置有条形卡块14，通过设置有条形卡块14和条形卡槽15，能够便于遮挡板2与外壳体1顶部之间的脱离，方便对表层包裹之后，缠绕在收卷机10表面的通信电缆集中取出。
23.本实用新型中，优选的，u形支撑板3设置有两个，两个u形支撑板3均与外壳体1底部两侧表面固定卡合连接。
24.本实用新型中，优选的，支腿4设置有四个，四个支腿4顶部均与u形支撑板3底部两侧固定连接。
25.本实用新型中，优选的，加工腔6和传输管7均设置在外壳体1内部，传输管7设置在加工腔6内部，加工腔6与传输管7内部固定连接，连接管13一端与传输管7一端螺纹固定连接，通过设置有加工腔6，能够对传输管7内部的通信电缆的表层提供包裹的效果。
26.本实用新型中，优选的，圆锥进料孔5与连接管13另一端固定连接，通过设置有连接管13，能够利用螺纹连接，便于连接管13带动圆锥进料孔5与传输管7之间的脱离，通过设置有圆锥进料孔5，利用圆锥进料孔5前侧稍大的圆孔，能够对避免现有的通信电缆直径不同，不便于使通信电缆表面进入带有加工腔6的传输管7内部，稍大的圆孔，能够便于工作人员对电缆塞进传输管7内部。
27.本实用新型中，优选的，条形卡槽15和条形卡块14均设置有两个，两个条形卡槽15均与外壳体1顶部内侧两端嵌合固定连接，两个条形卡块14均与遮挡板2两侧固定连接，遮挡板2通过条形卡槽15和条形卡块14与外壳体1顶部一侧表面滑动卡合连接，通过设置有条形卡块14和条形卡槽15，能够便于遮挡板2与外壳体1顶部之间的脱离，方便对表层包裹之后，缠绕在收卷机10表面的通信电缆集中取出。
28.本实用新型中，优选的，限位槽8和支撑杆9均设置有两个，两个限位槽8均与外壳体1内部一侧两端表面嵌合固定连接，两个支撑杆9均与收卷机10两端电线固定连接，收卷机10通过限位槽8和支撑杆9与外壳体1内部一侧中部限位固定连接，通过设置有限位槽8和支撑杆9，能够为收卷机10在外壳体1内部提供转动卡合的作用，通过设置有收卷机10，能够对已进行表层包裹的电缆进行集中的收卷效果。
29.本实用新型中，优选的，电机12一端与控制机构11导线电性连接，电机12另一端与支撑杆9电性固定连接，电机12与外壳体1内部前端限位固定连接，控制机构11外侧表面与外壳体1前侧一侧表面卡合连接。
30.本实用新型的工作原理及使用流程：使用时，通过设置有圆锥进料孔5，利用圆锥进料孔5前侧稍大的圆孔，能够对避免现有的通信电缆直径不同，不便于使通信电缆表面进入带有加工腔6的传输管7内部，稍大的圆孔，能够便于工作人员对电缆塞进传输管7内部，通过加工腔6，能够对传输管7内部的通信电缆的表层提供包裹的效果，再通过设置的条形卡块14和条形卡槽15，能够便于遮挡板2与外壳体1顶部之间的脱离，方便对表层包裹之后，缠绕在收卷机10表面的通信电缆集中取出，利用限位槽8和支撑杆9，能够为收卷机10在外壳体1内部提供转动卡合的作用，再利用设置的收卷机10，能够对已进行表层包裹的电缆进行集中的收卷效果，通过连接管13，能够利用螺纹连接，便于连接管13带动圆锥进料孔5与传输管7之间的脱离。
31.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，
可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
