1.本实用新型涉及电容器生产技术领域，具体是指一种铝电解电容器折边治具。


背景技术：

2.铝电解电容器是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极而制成的电容器。铝电解电容器在传统消费电子领域稳步增长的同时，其应用领域随 着结构转型与技术进步在节能灯、变频器、新能源等诸多新兴领域得以拓展。箔式电容在卷绕时，铝箔在切断时无法保证切口的整齐性，导致切口边缘存在锯齿形状，而这种锯齿的存 在对电容的容量和性能影响较大，无法保证产品的质量，为了解决上述问题，现有技术中采用人工折边的方式对铝箔边缘进行折边处理，经折边后的铝箔两端平整，提高了箔式电容的性能和稳定性。然而采用人工折边的方式，增加了产品的加工时间，降低了产品的加工效率，为此我们提出了一种铝电解电容器折边治具。


技术实现要素：

3.针对上述情况，为克服现有技术的缺陷，本实用新型提供一种铝电解电容器折边治具。
4.本实用新型采取的技术方案如下：本实用新型一种铝电解电容器折边治具，包括工作台，所述工作台顶部一侧上设有气缸一，所述气缸一的输出轴上设有水平杆，所述水平杆上设有固定组件，所述固定组件包括滑动块、挡板一、挡板二、连接板、壳体和滚辊，所述滑动块上滑动套接在水平杆上，所述挡板一固定在水平杆的右端上，所述挡板二固定设于水平杆上且位于滑动块左侧，所述连接板设有两组且分别固定在滑动块的前后侧壁上，所述连接板上滑动套接设有滑动杆，所述壳体位于滑动块下方，所述滑动杆底端与壳体顶部固定连接，所述滑动杆顶端上设有限位块，所述滚辊转动设于壳体前后内壁之间，所述壳体底部设有开口，所述滚辊伸出开口与工作台顶部接触，所述工作台底部固定设有安装架，所述安装架上安装有气缸二，所述气缸二的输出轴上固定设有箱体，所述箱体内部设有气缸三，所述气缸三的输出轴滑动贯穿箱体右端内壁，所述气缸三的输出轴上设有折边板，所述工作台顶部上贯穿设有收纳口，所述箱体和折边板均贯穿收纳口。
5.进一步地，所述滑动杆上滑动套接设有弹簧一，所述弹簧一位于连接板底部与壳体顶部之间。
6.进一步地，所述水平杆上滑动套接设有弹簧二，所述弹簧二位于滑动块右端与挡板一之间。
7.进一步地，所述折边板与收纳口的右侧内壁滑动接触。
8.进一步地，所述折边板与壳体的左侧侧壁滑动接触。
9.进一步地，所述工作台顶部右侧设有定位板。
10.采用上述结构本实用新型取得的有益效果如下：本方案一种铝电解电容器折边治具，通过设置的固定组件，将铝箔折边处固定，配合气缸二、气缸三和折边板，可将铝箔从凹
痕处折边，从而完成对铝箔边缘进行折边处理，代替人工折边，提高工作效率。
附图说明
11.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：
12.图1为本方案提出的铝电解电容器折边治具的整体结构示意图；

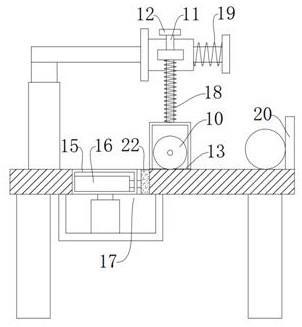

13.图2为本方案提出的铝电解电容器折边治具的剖视图。
14.其中，1、工作台，2、气缸一，3、水平杆，4、固定组件，5、滑动块，6、挡板一，7、挡板二，8、连接板，9、壳体，10、滚辊，11、滑动杆，12、限位块，13、开口，14、安装架，15、箱体，16、气缸三，17、收纳口，18、弹簧一，19、弹簧二，20、定位板，21、气缸二，22、折边板。
具体实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
16.在本实用新型的描述中，需要理解的是，术语“上”、“下
”ꢀ
、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
17.如图1-图2所示，本实用新型一种铝电解电容器折边治具，包括工作台1，工作台1顶部一侧上设有气缸一2，气缸一2的输出轴上设有水平杆3，水平杆3上设有固定组件4，固定组件4包括滑动块5、挡板一6、挡板二7、连接板8、壳体9和滚辊10，滑动块5上滑动套接在水平杆3上，挡板一6固定在水平杆3的右端上，挡板二7固定设于水平杆3上且位于滑动块5左侧，连接板8设有两组且分别固定在滑动块5的前后侧壁上，连接板8上滑动套接设有滑动杆11，壳体9位于滑动块5下方，滑动杆11底端与壳体9顶部固定连接，滑动杆11顶端上设有限位块12，滚辊10转动设于壳体9前后内壁之间，壳体9底部设有开口13，滚辊10伸出开口13与工作台1顶部接触，工作台1底部固定设有安装架14，安装架14上安装有气缸二21，气缸二21的输出轴上固定设有箱体15，箱体15内部设有气缸三16，气缸三16的输出轴滑动贯穿箱体15右端内壁，气缸三16的输出轴上设有折边板22，工作台1顶部上贯穿设有收纳口17，箱体15和折边板22均贯穿收纳口17。
18.其中，滑动杆11上滑动套接设有弹簧一18，弹簧一18位于连接板8底部与壳体9顶部之间，水平杆3上滑动套接设有弹簧二19，弹簧二19位于滑动块5右端与挡板一6之间，折边板22与收纳口17的右侧内壁滑动接触，折边板22与壳体9的左侧侧壁滑动接触，工作台1顶部右侧设有定位板20。
19.具体使用时，需要对铝箔进行折边处理时，将铝外壳放置工作台1上且紧贴固定定位板20，此时拉动铝箔，将需要折边的地方越过折边板22上方，然后启动气缸一2，带动水平杆3下降，使滚辊10接触铝箔，然后启动气缸二21，带动折边板22上升，从而对铝箔折弯形变，一端翘起，使铝箔上形成一道凹痕，然后启动气缸三16，带动折边板22往右侧移动，带动
壳体9往右侧移动，从而可将铝箔从凹痕处折边，从而完成对铝箔边缘进行折边处理；弹簧一18的设置，可以防止滚辊10与铝箔硬性接触，保护铝箔；弹簧二19的设置，方便滑动块5的复位。
