1.本实用新型涉及吸奶器领域，具体而言，涉及一种一体式吸奶器。


背景技术：

2.吸奶器，是指用于挤出积聚在乳腺里的母乳的工具。一般适用于婴儿无法直接吮吸母乳的时候，或是母亲的乳头发生问题，还有尽管在坚持工作，但仍然希望母乳喂养的情况。随着现在生活节奏的加快，母亲投入工作的时间大大提前，吸奶器的需求量也在随之增加。吸奶器主要分为电动型和手动型，电动型吸奶器因其便携性得到广泛的应用，其中申请号为202123391842.9，专利名称为一种用于穿戴式吸奶器的和拆卸的三通组件的实用新型专利中公布了一种穿戴式吸奶器，其包括喇叭罩、三通、气缸和鸭嘴阀等器件，各个器件之间采用插接的方式连接，吸奶器的清洁消毒频率较高，在使用前或使用后需要对各个零部件进行拆除消毒，拆装过程耗时较长，过程繁琐，同时拆装过程中存在对吸奶器内部零部件再次污染的可能性增加，存在安全隐患。


技术实现要素：

3.为了克服现有技术的不足，本实用新型提供一种一体式吸奶器，能解决吸奶器零部件较多，导致拆卸和组装过程复杂等技术问题。
4.为解决上述技术问题，本实用新型提供如下技术方案：
5.一种一体式吸奶器，其特征在于，包括喇叭罩和盖设在喇叭罩上的杯罩，所述喇叭罩和杯罩的顶端开设有出奶口，所述喇叭罩上开设有向内延伸的吸奶通道，所述吸奶通道上开设有下奶口，所述吸奶通道的外侧面上固定有鸭嘴阀，所述鸭嘴阀与下奶口相连通，所述杯罩上开设有通气孔，所述吸奶通道的底部设有气缸，所述气缸盖在通气孔上，所述喇叭罩、气缸和鸭嘴阀一体连接。
6.进一步的，所述吸奶通道的底部固定有向外延伸的连接筒，所述杯罩内侧面上固定有向外延伸的安装筒，所述连接筒套设在安装筒上。
7.进一步的，所述安装筒的底部外环直径大于安装筒的顶部外环直径。
8.进一步的，所述喇叭罩为硅胶喇叭罩。
9.进一步的，所述气缸包括本体和围设在本体周侧的圆弧连接部，所述圆弧连接部的端部与吸奶通道一体连接。
10.进一步的，所述喇叭罩的周侧固定有向外凸起的安装板，所述安装板向内折弯与喇叭罩的侧面围合形成折弯限位部，所述杯罩的周侧固定有安装凸环，所述安装凸环嵌设在折弯限位部内。
11.进一步的，所述安装板位于喇叭罩的顶部开设有缺口，所述杯罩的顶端固定有折弯板，所述折弯板嵌设在缺口内，所述折弯板与喇叭罩围合形成所述出奶口。
12.进一步的，所述折弯板的外侧面与缺口的侧面之间紧密贴合。
13.进一步的，所述喇叭罩位于吸奶通道的开口周侧固定有贴合密封环，所述贴合密
封环由其内侧向外倾斜设置。
14.进一步的，所述杯罩的底部设置有放置平面。
15.本实用新型的有益效果是：
16.本方案中，喇叭罩、气缸和鸭嘴阀一体连接，喇叭罩与杯罩直接连接，有效减少吸奶器内部零部件的个数，拆装过程简单，使用者能够对喇叭罩和杯罩进行快速的拆装、清洗和消毒。同时在安装过程中，使用者不需要对鸭嘴阀等器件进行安装，避免使用者与吸奶器内部进行接触，影响吸奶器内部的无菌环境，避免吸奶器内部受到在一次的污染，减少安全隐患。
附图说明
17.为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。
18.图1本实用新型所述的一体式吸奶器结构示意图；

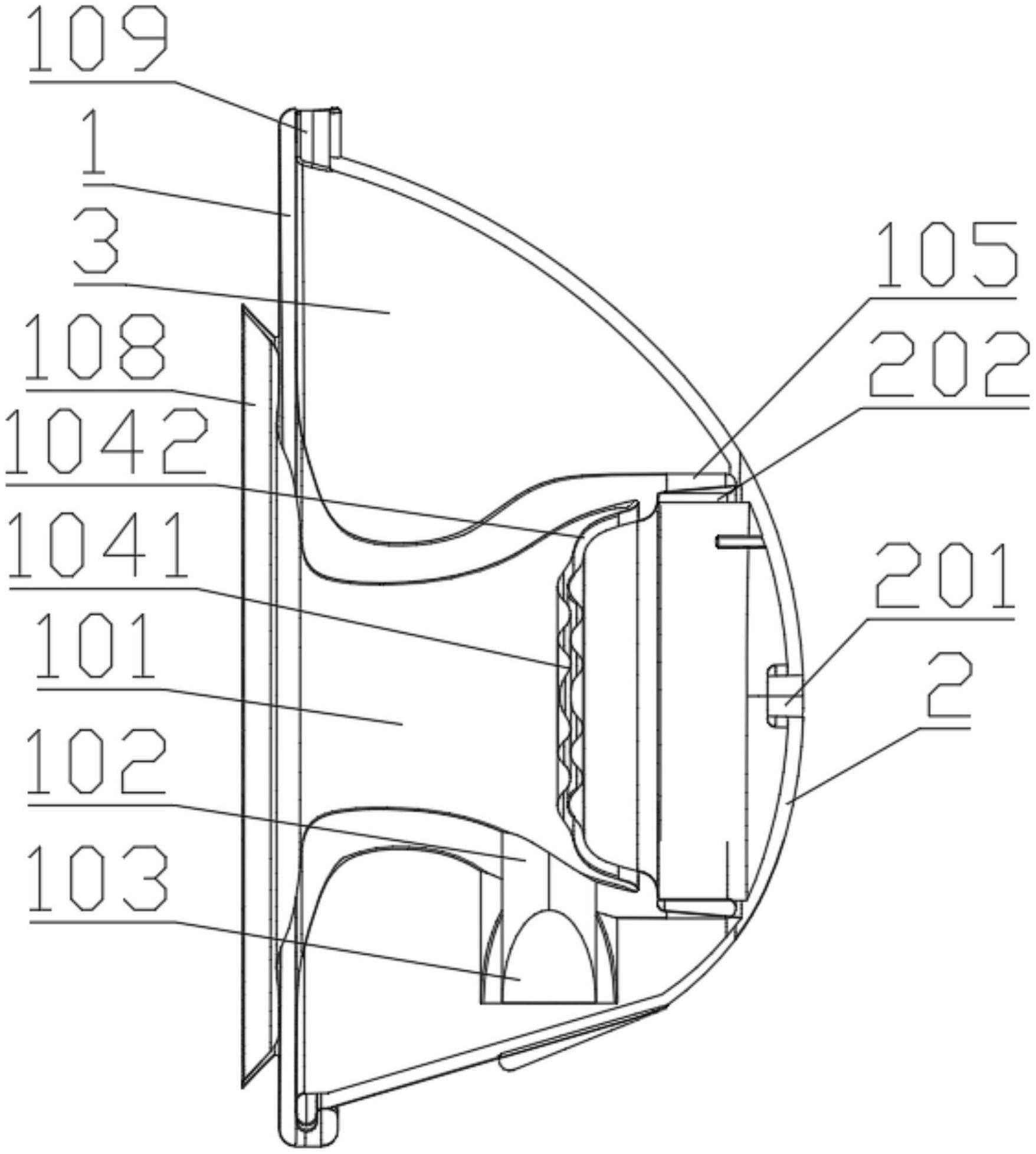

19.图2本实用新型所述的一体式吸奶器剖面结构示意图；
20.图3本实用新型所述的一体式吸奶器的喇叭罩结构示意图；
21.图4本实用新型所述的一体式吸奶器的喇叭罩剖面结构示意图；
22.图5本实用新型所述的一体式吸奶器的杯罩结构示意图；
23.图6本实用新型所述的一体式吸奶器的杯罩剖面结构示意图。
24.上述说明书附图的标记说明如下：
25.1、喇叭罩；101、吸奶通道；102、下奶口；103、鸭嘴阀；104、气缸；1041、本体；1042、圆弧连接部；105、连接筒；106、安装板；1061、折弯限位部；107、缺口；108、贴合密封环；109、出奶口；
26.2、杯罩；201、通气孔；202、安装筒；203、安装凸环；204、折弯板；205、放置平面；
27.3、储奶腔。
具体实施方式
28.为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。
29.请参照图1-6，本实用新型提供一种一体式吸奶器，包括喇叭罩1和盖设在喇叭罩1上的杯罩2，喇叭罩1和杯罩2围合形成储奶腔3。喇叭罩1上开设有向内延伸的吸奶通道101，吸奶通道101上开设有下奶口102，下奶口102连通吸奶通道101和储奶腔3。吸奶通道101的
外侧面上固定有鸭嘴阀103，鸭嘴阀103与下奶口102相连通，乳液经喇叭罩1进入吸奶通道101后随着下奶口102和鸭嘴阀103流入储奶腔3内进行存储，鸭嘴阀103的单向连通性保证储奶腔3内的乳液不会倒流，具有良好的密封性。杯罩2上开设有通气孔201，吸奶通道101的底部设有气缸104，气缸104盖在通气孔201上，气缸104对通气孔201进行密封，外部气泵通过通气孔201对内部空气进行填充或抽吸，实现对气缸104运动的控制，利用压强对使用者的乳房进行按压，使得乳液能够更好的进入吸奶通道101内。
30.请参照图2-4，本实施例中，喇叭罩1、气缸104和鸭嘴阀103一体连接。气缸104和鸭嘴阀103集成在喇叭罩1上，有效减少了吸奶器零部件的数量，使用时喇叭罩1和杯罩2进行对接或拆卸即可完成装配或分解，拆装过程简洁，能够更好的对喇叭罩1和杯罩2进行清洗消毒，提高使用体验。同时，清洗消毒过后，避免使用者与吸奶器内部结构进行接触，有效防止对吸奶器的再次污染，减少安全隐患。
31.请参照图2-6，吸奶通道101的底部固定有向外延伸的连接筒105，杯罩2内侧面上固定有向外延伸的安装筒202，连接筒105套设在安装筒202上，通过连接筒105和安装筒202之间的紧密贴合，实现对储奶腔3的密封，连接筒105和安装筒202之间的贴合面积较大，具有较好的密封效果。安装筒202的底部外环直径大于安装筒202的顶部外环直径，在安装过程中，连接筒105由安装筒202的顶部向下套设在安装筒202上，安装筒202的底部具有更大直径时，能够对连接筒105的内侧面施加更大的推力，进一步保证安装筒202和连接筒105之间贴合的紧密程度，从而保证密封效果。喇叭罩1为硅胶喇叭罩1，硅胶喇叭罩1具有一定的柔韧性，在与使用者乳房贴合时，具有更好的贴合度，同时硅胶材质的连接筒105能够在一定范围内进行拉伸，在不影响密封性的前提下，使用者能够更轻易的将连接筒105套设在安装筒202上。
32.请参照图2和图4，气缸104包括本体1041和围设在本体1041的周侧的圆弧连接部1042，圆弧连接部1042的端部与吸奶通道101一体连接。气缸104的活动方向与吸奶通道101的延伸方向相同，本体1041与吸奶通道101之间通过圆弧连接部1042进行连接，增大本体1041在吸奶通道101内的活动范围，在外部气泵的驱动下，进而在吸奶通道101内产生更大的负压，增强吸奶器的吸奶效果。
33.请参照图5和图6，喇叭罩1的周侧固定有向外凸起的安装板106，安装板106向内折弯与喇叭罩1的侧面围合形成折弯限位部1061。杯罩2的周侧固定有安装凸环203，安装凸环203嵌设在折弯限位部1061内，安装凸环203多个侧面与喇叭罩1和安装板106的侧面之间相互紧密贴合。通过安装凸环203与折弯限位部1061实现喇叭罩1和杯罩2之间的安装，杯罩2的边缘嵌设在喇叭罩1上，连接结构简单稳定，杯罩2和喇叭罩1之间能够快速完成安装和拆卸。同时安装凸环203与折弯限位部1061之间三面接触，保证了储奶腔3的气密性，避免乳液泄露。
34.喇叭罩1和杯罩2的顶端开设有出奶口109，出奶口109连通储奶腔3和外部，出奶口109上盖设有密封件（附图中未展示），密封件实现对出奶口109的开启或关闭，避免灰尘进入储奶腔内。
35.请参照图3-6，安装板106位于喇叭罩1的顶部开设有缺口107，杯罩2的顶端固定有折弯板204，折弯板204嵌设在缺口107内，折弯板204与喇叭罩1围合形成出奶口109。储奶腔3内部的乳液经出奶口109流出，折弯板204为平面板，折弯板204能够更好的对乳液进行导
向，避免乳液在倾倒时出现撒漏的情况，提升使用体验感。折弯板204的外侧面与缺口107的侧面之间紧密贴合，保证了储奶腔3的密封性，避免在倾倒过程中，乳液从出奶口109外侧边缘流出，影响乳液的收集和使用。
36.请参照图2和图4，喇叭罩1位于吸奶通道101的开口周侧固定有贴合密封环108，贴合密封环108由其内侧向外倾斜设置。贴合密封环108倾斜设置，在使用过程中，倾斜的贴合密封环108能够与使用者的乳房进行更好的贴合，保证吸奶通道101内的气密性，保证吸奶通道101内能够产生负压对乳房进行按压出奶，具有更好的使用效果。
37.本实施例中，杯罩2的外侧面的底部设置有放置平面205，放置平面205使得一体式吸奶器在完成储奶或完成安装后能够稳定的放置在桌面上，更加便捷，均有更好的使用效果。
38.在使用时，推动喇叭罩1，使得喇叭罩1端部的连接筒105套设在杯罩2内部的安装筒202上，在推动过程中，安装筒202的外侧面施加给连接筒105内侧面上的作用力增加，保证安装筒202与连接筒105之间贴合的紧密性。杯罩2的的安装凸环203嵌设在喇叭罩1的折弯限位部1061内即完成安装。外部气泵通过通气孔201控制气缸104进行运动，使得下奶通道内产生负压对乳房进行挤压，乳液进入吸奶通道101后经鸭嘴阀103流入储奶腔3内进行存储。后续开启密封件，通过出奶口109将乳液倒出使用。
39.外部气泵可以固定在杯罩2的通气孔201上，直接对气缸104进行驱动，同样可以使用软管连接通气孔201，对气缸104进行驱动。
40.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
