1.本实用新型属于医疗器械技术领域，具体涉及一种眼科拆线剪。


背景技术：

2.医疗器械是指直接或者间接用于人体的仪器、设备、器具、体外诊断试剂及校准物、材料以及其他类似或者相关的物品，包括所需要的计算机软件。
3.中国专利申请号为2013103461043公开了一种眼科专用拆线剪，属医疗器械领域。该拆线剪包括通过销轴相互铰接的两个剪刀臂；剪刀臂前端设置有剪刀片，剪刀臂后端设置有指环，剪刀臂前端的剪刀片呈弯折状水平设置，其中一个剪刀片的前端设置有圆弧形的引导钩，引导钩后端的剪刀片上设置有圆弧形的凹口，另一个剪刀片上与凹口对应状设置有圆弧形的凸块。该拆线剪通过引导钩可快速准确的将缝合线引导于凹口内，从而使其固定，解决了现有拆线过程中剪刀片易出现打滑的问题。该拆线剪在剪断缝合线的同时，通过夹持纹的夹持，可将缝合线头同时抽出，解决了现有剪断后的线头需要借助镊子类的工具抽出，一定程度上增加了拆线操作难度的问题，特别使用于眼科手术拆线使用。
4.上述公开的专利无法对剪刀片进行拆装更换，当剪刀片长时间使用磨损严重影响使用效果时，无法对剪刀片进行更换，只能对拆线剪整体进行更换，造成浪费，同时拆线剪两个剪刀臂合并后需要手动将两个剪刀臂分开，两个剪刀臂不能自动进行弹开，实用性较差。


技术实现要素：

5.为解决上述背景技术中提出的问题，本实用新型提供了一种眼科拆线剪，具有可对剪刀片进行更换，实用性高的特点。
6.为实现上述目的，本实用新型提供如下技术方案：一种眼科拆线剪，包括两个剪刀臂，两个所述剪刀臂之间通过销轴连接，两个剪刀臂一端均设置有指环，两个剪刀臂另一端均设置有剪刀片，一侧剪刀片上设置与凸块，另一侧剪刀片上与凸块对应的位置设置有凹口，凹口远离剪刀臂一侧设置有引导钩，剪刀片与剪刀臂之间通过连接组件连接。
7.优选的，所述连接组件包括固定罩、插柱、插孔、滑杆、凸板、连接弹簧和卡孔，其中，剪刀臂靠近剪刀片一端设置有固定罩，剪刀片靠近固定罩一端设置有插柱，固定罩中设置有滑杆，滑杆表面一侧设置有凸板，凸板与固定罩之间滑杆表面设置有连接弹簧，插柱中设置有与滑杆对应的卡孔，固定罩一端设置有与插柱对应的插孔。
8.优选的，所述连接组件还包括拉柱和侧板，其中，凸板外侧设置有若干拉柱，滑杆一端设置有侧板。
9.优选的，所述滑杆远离侧板一端侧边设置为弧形结构，插柱侧边与插孔内壁相切。
10.优选的，一侧所述剪刀臂一端设置有弧形板，弧形板下端一侧设置有竖板，竖板一端设置有弧形杆，弧形杆另一端设置有限位板，另一侧剪刀臂与弧形杆对应的位置设置有滑孔，滑孔与竖板之间弧形杆表面设置有复位弹簧。
11.优选的，所述弧形杆与销轴同圆心，竖板与弧形板为焊接一体式结构。
12.与现有技术相比，本实用新型的有益效果是：
13.1、本实用新型通过设置连接组件，当剪刀片长时间使用磨损严重影响使用效果时，推动凸板带动滑杆在固定罩中移动，滑杆一端从插柱的卡孔中移动，同时连接弹簧受到压缩，之后可将旧的剪刀片一端的插柱从固定罩中取出，再将新的剪刀片一端的插柱插入固定罩的插孔中，松开凸板，连接弹簧弹伸推动滑杆一端进入插柱的卡孔中，达到对剪刀片进行限位固定的效果，通过设置连接组件方便对剪刀片进行拆装更换，避免当剪刀片长时间使用磨损严重影响使用效果时无法对剪刀片进行单独更换，只能对拆线剪整体进行更换，造成浪费。
14.2、本实用新型通过设置复位弹簧，医护人员手指放入指环中捏动两个剪刀臂合并时，弧形板下端竖板一端的弧形杆在一侧剪刀臂的滑孔中滑动，同时复位弹簧受到压缩，当两个剪刀臂需要分开时，利用复位弹簧的弹伸力可使两个剪刀臂分开，同时限位板起到限位作用，通过设置复位弹簧使两个剪刀臂可以自动进行弹开，提高装置实用性。
附图说明

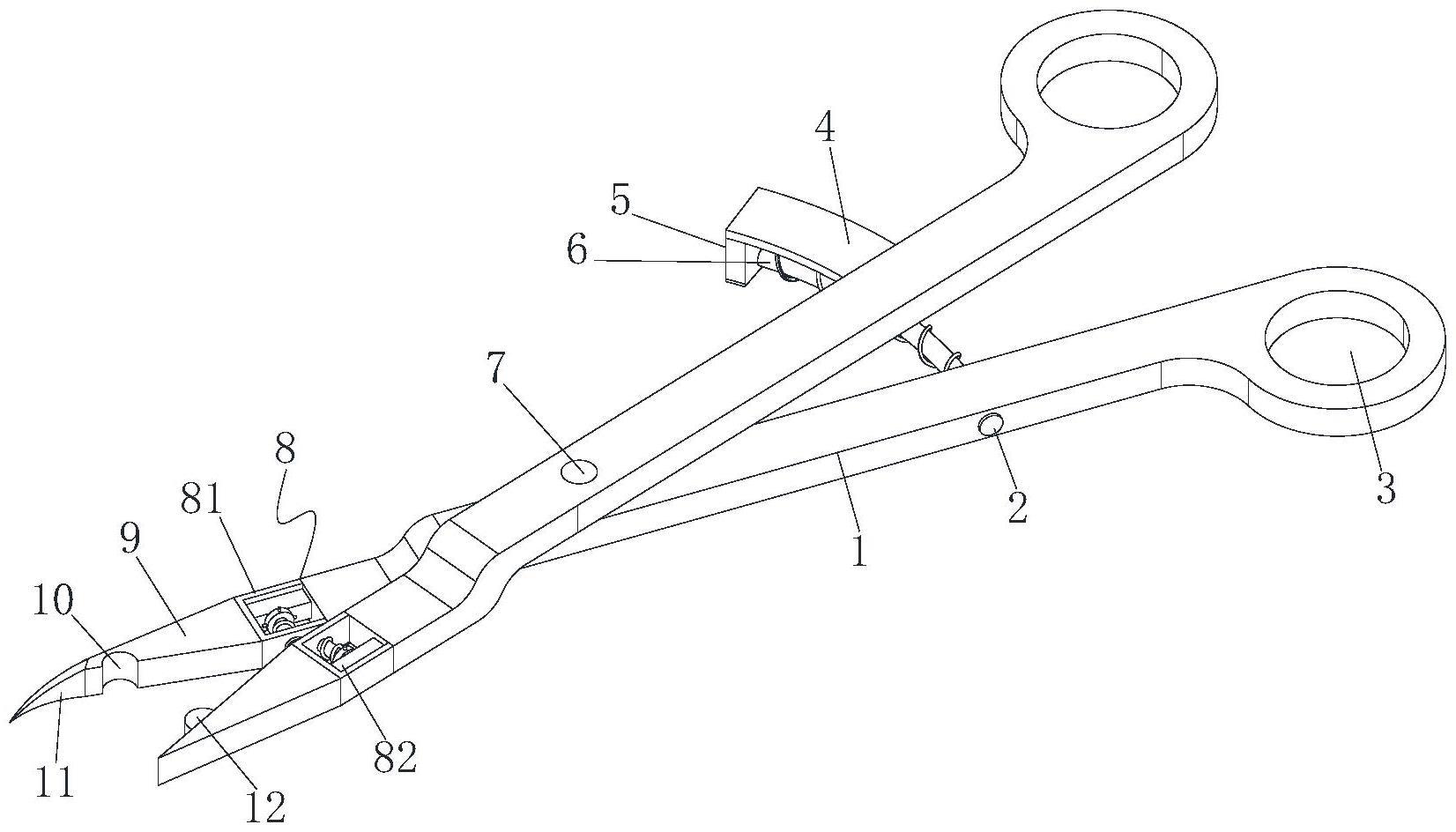

15.图1为本实用新型立体图；
16.图2为本实用新型剪刀片更换时的立体图；
17.图3为本实用新型图2的a处放大图；
18.图中：1、剪刀臂；2、限位板；3、指环；4、弧形板；5、竖板；6、弧形杆；7、销轴；8、连接组件；81、固定罩；82、插柱；83、插孔；84、滑杆；85、凸板；86、拉柱；87、侧板；88、连接弹簧；89、卡孔；9、剪刀片；10、凹口；11、引导钩；12、凸块；13、复位弹簧；14、滑孔。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.实施例1
21.请参阅图1-3，本实用新型提供以下技术方案：一种眼科拆线剪，包括两个剪刀臂1，两个剪刀臂1之间通过销轴7连接，两个剪刀臂1一端均设置有指环3，两个剪刀臂1另一端均设置有剪刀片9，一侧剪刀片9上设置与凸块12，另一侧剪刀片9上与凸块12对应的位置设置有凹口10，凹口10远离剪刀臂1一侧设置有引导钩11，剪刀片9与剪刀臂1之间通过连接组件8连接。
22.具体的，连接组件8包括固定罩81、插柱82、插孔83、滑杆84、凸板85、连接弹簧88和卡孔89，其中，剪刀臂1靠近剪刀片9一端设置有固定罩81，剪刀片9靠近固定罩81一端设置有插柱82，固定罩81中设置有滑杆84，滑杆84表面一侧设置有凸板85，凸板85与固定罩81之间滑杆84表面设置有连接弹簧88，插柱82中设置有与滑杆84对应的卡孔89，固定罩81一端设置有与插柱82对应的插孔83。
23.通过采用上述技术方案，通过设置连接组件8方便对剪刀片9进行拆装更换，避免
当剪刀片9长时间使用磨损严重影响使用效果时无法对剪刀片9进行单独更换，只能对拆线剪整体进行更换，造成浪费。
24.具体的，连接组件8还包括拉柱86和侧板87，其中，凸板85外侧设置有若干拉柱86，滑杆84一端设置有侧板87。
25.通过采用上述技术方案，在凸板85外侧设置若干拉柱86方便对凸板85进行拉动，设置侧板87对滑杆84进行限位。
26.具体的，滑杆84远离侧板87一端侧边设置为弧形结构，插柱82侧边与插孔83内壁相切。
27.通过采用上述技术方案，方便滑杆84进入卡孔89中，插柱82插入插孔83中更加稳固，不会发生晃动。
28.本实施例使用时，眼科拆线剪使用时，将装置安装在合适位置，医护人员将手指放入指环3中捏动两个剪刀臂1，剪刀臂1带动剪刀片9移动，首先通过引导钩11将缝合线挑起，并将其固定于凹口10和凸块12之间，之后可将缝合线进行拆除，通过设置连接组件8，当剪刀片9长时间使用磨损严重影响使用效果时，推动凸板85带动滑杆84在固定罩81中移动，滑杆84一端从插柱82的卡孔89中移动，同时连接弹簧88受到压缩，之后可将旧的剪刀片9一端的插柱82从固定罩81中取出，再将新的剪刀片9一端的插柱82插入固定罩81的插孔83中，松开凸板85，连接弹簧88弹伸推动滑杆84一端进入插柱82的卡孔89中，达到对剪刀片9进行限位固定的效果，通过设置连接组件8方便对剪刀片9进行拆装更换，避免当剪刀片9长时间使用磨损严重影响使用效果时无法对剪刀片9进行单独更换，只能对拆线剪整体进行更换，造成浪费，通过在凸板85外侧设置若干拉柱86方便对凸板85进行拉动，设置侧板87对滑杆84进行限位。
29.实施例2
30.本实施例与实施例1不同之处在于：一侧剪刀臂1一端设置有弧形板4，弧形板4下端一侧设置有竖板5，竖板5一端设置有弧形杆6，弧形杆6另一端设置有限位板2，另一侧剪刀臂1与弧形杆6对应的位置设置有滑孔14，滑孔14与竖板5之间弧形杆6表面设置有复位弹簧13。
31.通过采用上述技术方案，利用复位弹簧13的弹伸力可使两个剪刀臂1分开，同时限位板2起到限位作用，通过设置复位弹簧13使两个剪刀臂1可以自动进行弹开，提高装置实用性。
32.具体的，弧形杆6与销轴7同圆心，竖板5与弧形板4为焊接一体式结构。
33.通过采用上述技术方案，使两个剪刀臂1转动时弧形杆6可在一侧剪刀臂1的滑孔14中滑动，竖板5与弧形板4为焊接一体式结构更加坚固耐用。
34.本实施例使用时，通过设置复位弹簧13，医护人员手指放入指环3中捏动两个剪刀臂1合并时，弧形板4下端竖板5一端的弧形杆6在一侧剪刀臂1的滑孔14中滑动，同时复位弹簧13受到压缩，当两个剪刀臂1需要分开时，利用复位弹簧13的弹伸力可使两个剪刀臂1分开，同时限位板2起到限位作用，通过设置复位弹簧13使两个剪刀臂1可以自动进行弹开，提高装置实用性。
35.本实用新型中剪刀臂1、指环3、销轴7、剪刀片9、凹口10、引导钩11和凸块12的结构以及工作原理在中国专利申请号为2013103461043公开的一种眼科专用拆线剪中已经公
开，其工作原理是医护人员将手指放入指环3中捏动两个剪刀臂1，剪刀臂1带动剪刀片9移动，首先通过引导钩11将缝合线挑起，并将其固定于凹口10和凸块12之间，之后可将缝合线进行拆除。
36.本实用新型的工作原理及使用流程：眼科拆线剪使用时，将装置安装在合适位置，医护人员将手指放入指环3中捏动两个剪刀臂1，剪刀臂1带动剪刀片9移动，首先通过引导钩11将缝合线挑起，并将其固定于凹口10和凸块12之间，之后可将缝合线进行拆除，通过设置连接组件8，当剪刀片9长时间使用磨损严重影响使用效果时，推动凸板85带动滑杆84在固定罩81中移动，滑杆84一端从插柱82的卡孔89中移动，同时连接弹簧88受到压缩，之后可将旧的剪刀片9一端的插柱82从固定罩81中取出，再将新的剪刀片9一端的插柱82插入固定罩81的插孔83中，松开凸板85，连接弹簧88弹伸推动滑杆84一端进入插柱82的卡孔89中，达到对剪刀片9进行限位固定的效果，通过设置连接组件8方便对剪刀片9进行拆装更换，避免当剪刀片9长时间使用磨损严重影响使用效果时无法对剪刀片9进行单独更换，只能对拆线剪整体进行更换，造成浪费，通过在凸板85外侧设置若干拉柱86方便对凸板85进行拉动，设置侧板87对滑杆84进行限位，通过设置复位弹簧13，医护人员手指放入指环3中捏动两个剪刀臂1合并时，弧形板4下端竖板5一端的弧形杆6在一侧剪刀臂1的滑孔14中滑动，同时复位弹簧13受到压缩，当两个剪刀臂1需要分开时，利用复位弹簧13的弹伸力可使两个剪刀臂1分开，同时限位板2起到限位作用，通过设置复位弹簧13使两个剪刀臂1可以自动进行弹开，提高装置实用性。
37.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
