1.本实用新型涉及放射科辐射防护设施技术领域，具体为一种防护铅帘。


背景技术：

2.放射科辐射防护设施，主要是采用铅质材料制作的铅衣、帽、围脖、裙、墙体、门、帘等，固定与移动、可穿戴相结合，达到最佳防护效果。在医院、体检机构等放射科广泛应用，目前仍然处于不可替代地位。
3.传统的铅衣、帽、围脖、裙在使用时具有以下缺陷：
4.1、穿戴、脱下时需要一定时间，也不可能做到一次性使用，费时的同时存在交叉感染风险；
5.2、传统的防护帘需人工移动，且不能做到与主机同步调节，常见防护铅帘幅面有限，只有上、下两幅，需要在检查时按受检者身高、部位做临时调整，并且需受检者同时穿戴防护铅帽、围脖和裙，才能达到有限的防护效果。
6.为此特提出一种防护铅帘。


技术实现要素：

7.本实用新型的目的在于提供一种防护铅帘，以解决上述背景技术中提出现有的一种防护铅帘在使用时存在的问题，为实现上述目的，本实用新型提供如下技术方案：一种防护铅帘，包括不锈钢悬挂杆、安装支架、防辐射铅帘和c型臂，所述安装支架的外侧活动安装有c型臂，所述c型臂的外侧安装有不锈钢悬挂杆，且不锈钢悬挂杆的外侧套设有防辐射铅帘，所述防辐射铅帘的中部设有检测窗口，所述防辐射铅帘的离地高度为0～80cm之间，所述c型臂的一端活动安装有平板，所述c型臂的一端设有固定横杆，且固定横杆的一侧安装有控制面板。
8.优选的，所述防辐射铅帘的上缘呈袖口状，且防辐射铅帘的两端不封口。
9.优选的，所述防辐射铅帘的外围长100cm，宽为65cm，且防辐射铅帘呈长方形。
10.优选的，所述检测窗口呈正方形，且检测窗口的面积大小为20cm
×
20cm。
11.优选的，所述c型臂的外侧安装有限位环，且限位环的内部安装有固定旋钮。
12.优选的，所述不锈钢悬挂杆的直径为5cm，长为100cm，且不锈钢悬挂杆垂直固定在c型臂的外侧。
13.优选的，所述控制面板的一侧安装有放射球头，且放射球头的中心点与检测窗口中心点对齐，所述检测窗口与平板的中心点对齐。
14.优选的，所述安装支架的内部竖向安装有丝杆，且丝杆的外侧套设有螺纹滑块，所述螺纹滑块的一侧延伸出安装支架的内部，且螺纹滑块一侧滑动安装在安装支架的外侧与c型臂相连接。
15.优选的，所述安装支架的顶部安装有旋转电机，且旋转电机的输出端与丝杆相连接，所述安装支架的底部安装有固定底座。
16.与现有技术相比，本实用新型提供了一种防护铅帘，具备以下有益效果：
17.通过设置c型臂、限位环、防辐射铅帘和检测窗口，由于c型臂的外侧安装有限位环，且限位环的内部安装有固定旋钮，将不锈钢悬挂杆的一端插入到限位环的内部，通过旋钮固定旋钮对不锈钢悬挂杆进行固定，将不锈钢悬挂杆一端插入到防辐射铅帘上缘设有的袖口内，可以使防辐射铅帘悬挂在不锈钢悬挂杆的下方，且防辐射铅帘底部离地面的距离为0～80cm，因此，可以满足不同受检者的身高对其进行检查，透过检测窗口可以对受检者进行检查，检查过程中避免了受检者需要穿戴以及脱下铅服的过程，大大缩短了检查所需要的时间，同时，避免了交叉感染的风险；
18.通过设置有放射球头、控制面板和平板，由于放射球头、平板与检测窗口的中心点始终处于同一水平线上，三者始终能够平行排列，非常稳定精确，提高了检查质量，三者与主机同步上下移动，无需临时调整幅面大小和铅帘位置，在检查时可以做出灵活调整，无需工作人员手动进行反复调整，保证医疗检查的完整性以及检查效率。
附图说明

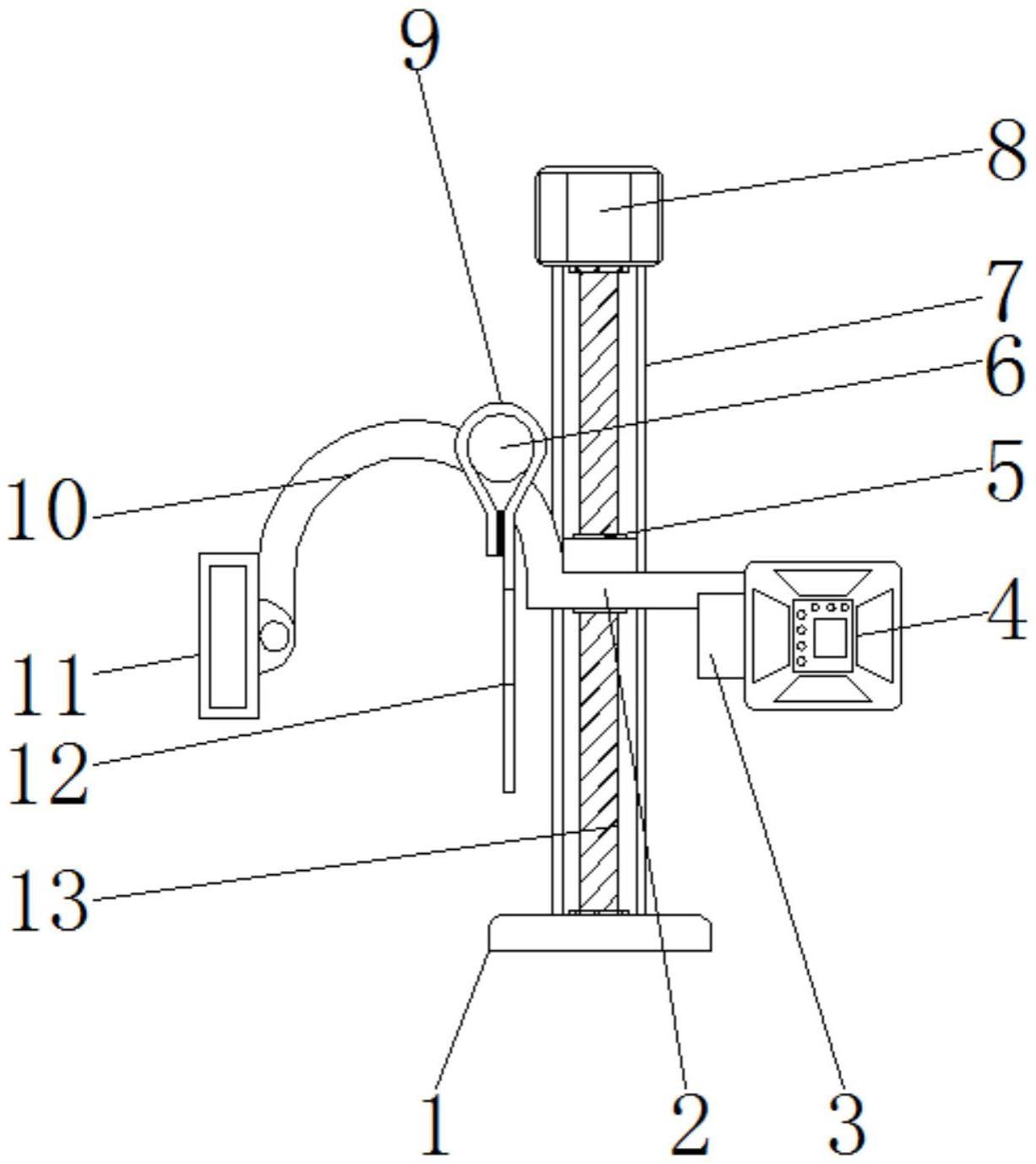

19.图1为本实用新型的主体结构示意图；
20.图2为本实用新型防辐射铅帘的放大结构示意图；
21.图3为本实用新型部分结构示意图；
22.图4为本实用新型a处的放大结构示意图。
23.图中：1、固定底座；2、固定横杆；3、放射球头；4、控制面板；5、螺纹滑块；6、不锈钢悬挂杆；7、安装支架；8、旋转电机；9、防辐射铅帘；10、c型臂；11、平板；12、检测窗口；13、丝杆；14、限位环；15、固定旋钮。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.实施例1：安装支架7的外侧活动安装有c型臂10，c型臂10的外侧安装有不锈钢悬挂杆6，且不锈钢悬挂杆6的外侧套设有防辐射铅帘9，防辐射铅帘9的中部设有检测窗口12，防辐射铅帘9的离地高度为0～80cm之间，c型臂10的一端活动安装有平板11，c型臂10的一端设有固定横杆2，且固定横杆2的一侧安装有控制面板4，防辐射铅帘9的上缘呈袖口状，且防辐射铅帘9的两端不封口，防辐射铅帘9的外围长100cm，宽为65cm，且防辐射铅帘9呈长方形，检测窗口12呈正方形，且检测窗口12的面积大小为20cm
×
20cm，c型臂10的外侧安装有限位环14，且限位环14的内部安装有固定旋钮15，不锈钢悬挂杆6的直径为5cm，长为100cm，且不锈钢悬挂杆6垂直固定在c型臂10的外侧。
26.具体的，如图1、图2、图3和图4所示，由于c型臂10的外侧安装有限位环14，且限位环14的内部安装有固定旋钮15，因此，将不锈钢悬挂杆6的一端插入到限位环14的内部，通过旋钮固定旋钮15对不锈钢悬挂杆6进行固定，由于防辐射铅帘9的上缘呈袖口状，且防辐射铅帘9的上缘两端不封口，因此，将不锈钢悬挂杆6一端插入到防辐射铅帘9上缘设有的袖
口内，将防辐射铅帘9悬挂在不锈钢悬挂杆6的下方，且防辐射铅帘9底部离地面的距离为0～80cm，因此，可以满足不同受检者的身高对其进行检查，由于防辐射铅帘9的外围长为100cm，宽为65cm，且防辐射铅帘9的中间部位设有检测窗口12，因此，大面积的防辐射铅帘9能够在检查时达到有效的防护，由于防辐射铅帘9的中间部位设有检测窗口12，因此，通过检测窗口12可以对受检者进行检查，检查过程中避免了受检者需要穿戴以及脱下铅服的过程，大大缩短了检查所需要的时间，同时，避免了交叉感染的风险。
27.实施例2：控制面板4的一侧安装有放射球头3，且放射球头3的中心点与检测窗口12中心点对齐，检测窗口12与平板11的中心点对齐，安装支架7的内部竖向安装有丝杆13，且丝杆13的外侧套设有螺纹滑块5，螺纹滑块5的一侧延伸出安装支架7的内部，且螺纹滑块5一侧滑动安装在安装支架7的外侧与c型臂10相连接，安装支架7的顶部安装有旋转电机8，且旋转电机8的输出端与丝杆13相连接，安装支架7的底部安装有固定底座1。
28.具体的，如图1、图2、图3和图4所示，由于c型臂10的一端安装有固定横杆2，且固定横杆2的一端安装有控制面板4，控制面板4的一侧安装有放射球头3，通过控制面板4控制放射球头3对受检者进行检查，由于放射球头3的中心点与检测窗口12的中心对齐，检测窗口12的中心点又与平板11中心点对齐，由于安装支架7的顶部安装有旋转电机8，且旋转电机8的输出端延伸进安装支架7的内部，且旋转电机8的输出端与丝杆13相连接，由于丝杆13的外侧套设有螺纹滑块5，因此，当丝杆13发生旋转时，螺纹滑块5会沿着丝杆13的安装方向进行上下移动，由于螺纹滑块5的一侧延伸出安装支架7的内部，且滑动安装在安装支架7的外侧，由于c型臂10与螺纹滑块5外侧相连接，因此，通过控制旋转电机8输出端的旋转可以控制c型臂10发生上下移动，由于放射球头3、平板11与检测窗口12的中心点始终处于同一水平线上，三者始终能够平行排列，非常稳定精确，提高了检查质量，三者与主机同步上下移动，无需临时调整幅面大小和铅帘位置，在检查时可以做出灵活调整，无需工作人员手动进行反复调整，保证医疗检查的完整性以及检查效率。
29.工作原理：使用时，受检者正常进入铅房，关闭铅门，面对或者侧面紧贴平板11站立，放射医生在隔壁防护房间，按照受检者的身高和检查部位，常规遥控和调整主机平板11和控制面板4的位置，此时，防辐射铅帘9也会与平板11和控制面板4同步移动至指定位置，达到防护目的，检查过程中避免了受检者需要穿戴以及脱下铅服的过程，大大缩短了检查所需要的时间，同时，避免了交叉感染的风险，通过增大防辐射铅帘9的面积，可以达到有效的防护效果，同时，更具受检者的身高和检查部位，防辐射铅帘9会随着平板11和控制面板4同步移动，做出灵活调整，无需工作人员手动进行反复调整，保证医疗检查的完整性以及检查效率。
30.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
