1.本实用新型涉及体外诊断技术领域，具体为一种泪液采集器。


背景技术：

2.眼表泪液中含有大量因子和蛋白，与疾病的发生发展和分子机制关系密切，通过获取泪液并进行疾病生物标记物的检测，对眼科疾病，尤其是眼表疾病的诊断、鉴别诊断、随访、疗效判断以及预后预测有重要意义。
3.根据专利网公示的“一种泪液采集器(公开号为：cn 205785930 u；申请号为：201620312852.9)”，上述申请中针对：“目前，国内外临床研究时使用的泪液采集方法操作复杂，并且患者常感觉紧张，无法放松配合医护人员，导致无法采集泪液或采集效果不理想。”等问题进行了优化，但上述申请中的装置在使用时，
‘
密封装置4’无法有效的固定在
‘
采集装置1’外侧，对
‘
采集装置1’的保护不足。


技术实现要素：

4.本实用新型的目的在于提供一种泪液采集器，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种泪液采集器，包括收液瓶，所述收液瓶顶部设置有收液机构，所述收液机构左右两侧设置有固定机构。
6.所述收液机构包括吸液组件和闭合组件，所述吸液组件设置于收液瓶顶部，所述闭合组件设置于吸液组件顶部。
7.所述固定机构包括定位组件和固定组件，所述定位组件设置于闭合组件左右两侧，所述固定组件设置于定位组件前侧。
8.优选的，所述吸液组件包括螺纹管，所述螺纹管固定连接于收液瓶顶部，所述螺纹管外圈螺纹连接有螺纹盖，所述螺纹盖顶部固定连接有吸口。
9.优选的，所述闭合组件包括闭合盖，所述闭合盖套接于吸口外侧，所述闭合盖底部与螺纹盖顶部相贴合，所述闭合盖左右两侧底部固定连接有凸板。
10.优选的，所述螺纹盖顶部左右两侧对应凸板位置固定连接有卡块，所述凸板对应卡块位置开设有穿孔。
11.优选的，所述定位组件包括固定套板，所述固定套板设置于卡块前后两侧，所述固定套板固定连接于凸板顶部，所述固定套板内圈套接有定位杆。
12.优选的，所述定位杆套接于卡块内圈，所述定位杆前侧固定连接有限位片，所述限位片后侧与固定套板前侧相贴合。
13.优选的，所述固定组件包括固定套筒，所述固定套筒固定连接于限位片前侧，所述固定套筒内圈套接有螺栓，所述螺栓外圈底部螺纹连接有螺纹筒，所述螺纹筒固定连接于螺纹盖顶部。
14.与现有技术相比，本实用新型提供了一种泪液采集器，具备以下有益效果：
15.1、该泪液采集器，通过设置的收液机构，螺纹盖通过内圈螺纹连接的螺纹管固定于收液瓶顶部位置，在螺纹盖或吸口结构发生损坏时医护人员可直接对其进行更换，增加了该装置整体的使用使用寿命，凸板套接于穿孔套接于卡块外侧完成对闭合盖的定位工作，增加了闭合盖闭合后的稳定性。
16.2、该泪液采集器，通过设置的固定机构，定位杆同时套接于卡块和固定套板内圈位置，使闭合盖固定于螺纹盖顶部无法自行脱离与螺纹盖的连接关系，增加了闭合盖闭合后的稳定性，同时闭合盖安装后对吸口进行防护，使吸口不会与外界发生接触，增加了吸口内部的卫生环境。
附图说明
17.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图：
18.图1为本实用新型正面示意图；

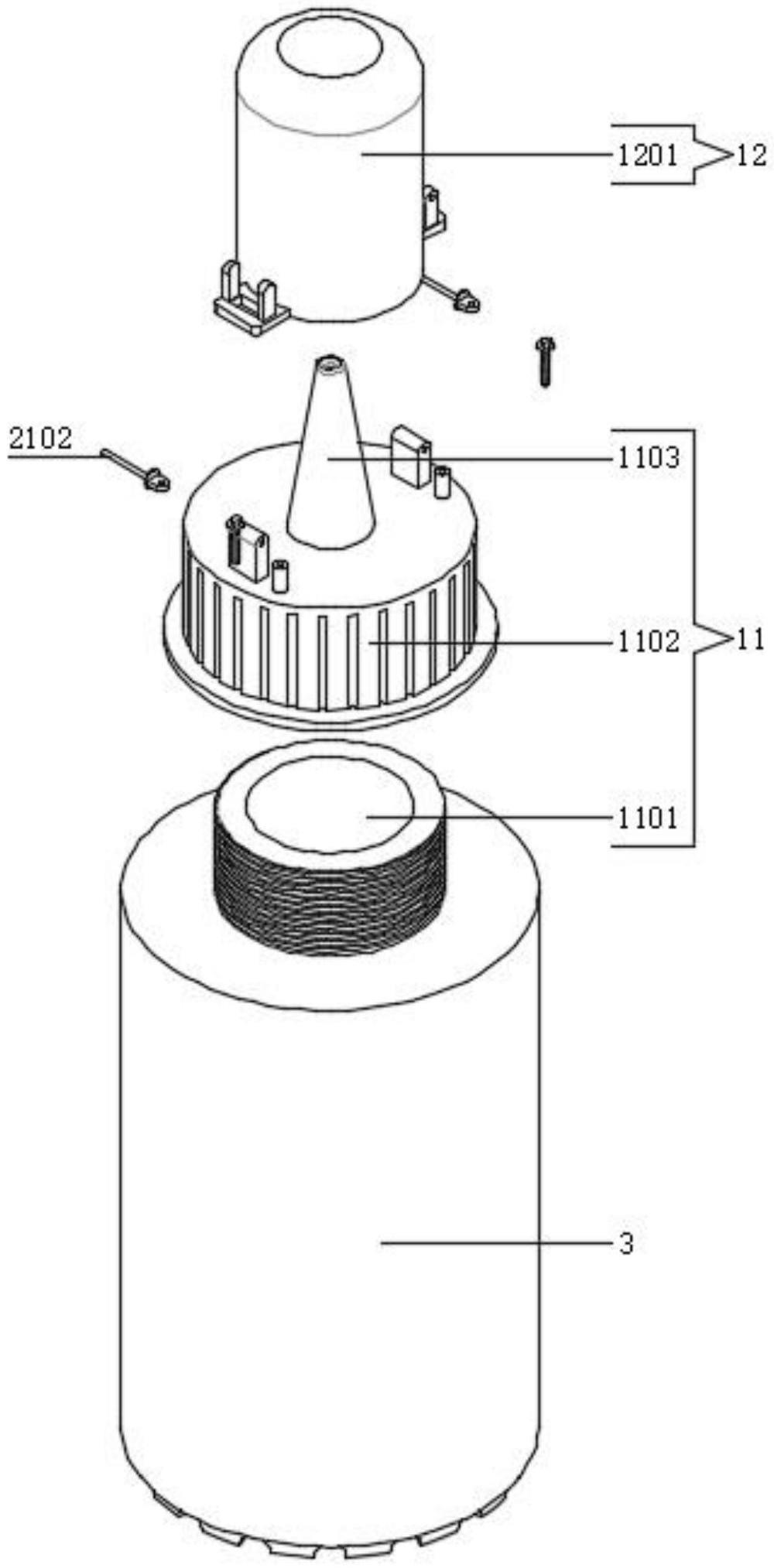

19.图2为本实用新型结构爆炸图；
20.图3为吸液组件部分结构示意图；
21.图4为闭合组件部分结构示意图；
22.图5为本实用新型部分结构示意图；
23.图6为固定机构部分结构示意图。
24.图中：1、收液机构；11、吸液组件；1101、螺纹管；1102、螺纹盖；1103、吸口；12、闭合组件；1201、闭合盖；1202、凸板；1203、卡块；1204、穿孔；2、固定机构；21、定位组件；2101、固定套板；2102、定位杆；2103、限位片；22、固定组件；2201、固定套筒；2202、螺栓；2203、螺纹筒；3、收液瓶。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
27.本实用新型提供一种技术方案：
28.实施例一
29.结合图1至图5，一种泪液采集器，包括收液瓶3，收液瓶3顶部设置有收液机构1，收液机构1左右两侧设置有固定机构2。
30.收液机构1包括吸液组件11和闭合组件12，吸液组件11设置于收液瓶3顶部，闭合组件12设置于吸液组件11顶部。
31.吸液组件11包括螺纹管1101，螺纹管1101固定连接于收液瓶3顶部，螺纹管1101外圈螺纹连接有螺纹盖1102，螺纹盖1102顶部固定连接有吸口1103，闭合组件12包括闭合盖1201，闭合盖1201套接于吸口1103外侧，闭合盖1201底部与螺纹盖1102顶部相贴合，闭合盖1201左右两侧底部固定连接有凸板1202，螺纹盖1102顶部左右两侧对应凸板1202位置固定连接有卡块1203，凸板1202对应卡块1203位置开设有穿孔1204。
32.进一步的：螺纹盖1102通过内圈螺纹连接的螺纹管1101固定于收液瓶3顶部位置，在螺纹盖1102或吸口1103结构发生损坏时医护人员可直接对其进行更换，增加了该装置整体的使用使用寿命，凸板1202套接于穿孔1204套接于卡块1203外侧完成对闭合盖1201的定位工作，增加了闭合盖1201闭合后的稳定性。
33.实施例二
34.参阅图2至图6，并在实施例一的基础上，进一步得到，固定机构2包括定位组件21和固定组件22，定位组件21设置于闭合组件12左右两侧，固定组件22设置于定位组件21前侧。
35.定位组件21包括固定套板2101，固定套板2101设置于卡块1203前后两侧，固定套板2101固定连接于凸板1202顶部，固定套板2101内圈套接有定位杆2102，定位杆2102套接于卡块1203内圈，定位杆2102前侧固定连接有限位片2103，限位片2103后侧与固定套板2101前侧相贴合，固定组件22包括固定套筒2201，固定套筒2201固定连接于限位片2103前侧，固定套筒2201内圈套接有螺栓2202，螺栓2202外圈底部螺纹连接有螺纹筒2203，螺纹筒2203固定连接于螺纹盖1102顶部。
36.进一步的：定位杆2102同时套接于卡块1203和固定套板2101内圈位置，使闭合盖1201固定于螺纹盖1102顶部无法自行脱离与螺纹盖1102的连接关系，增加了闭合盖1201闭合后的稳定性，同时闭合盖1201安装后对吸口1103进行防护，使吸口1103不会与外界发生接触，增加了吸口1103内部的卫生环境。
37.在实际操作过程中，在需要对闭合盖1201进行固定时，医护人员首先将闭合盖1201放置于吸口1103上方位置，之后医护人员再通过穿孔1204和卡块1203对闭合盖1201的位置机械能调整，使穿孔1204与卡块1203对其，然后工作人员再移动闭合盖1201向下，闭合盖1201向下移动带动凸板1202向下移动，凸板1202向下移动通过穿孔1204套接于卡块1203外侧，直至闭合盖1201底部与螺纹盖1102顶部相贴合为止，然后工作人员再将定位杆2102插接于固定套板2101和卡块1203内圈位置，使限位片2103后侧与固定套板2101前侧相贴合，最后工作人员再将螺栓2202套接于固定套筒2201内圈位置进行旋转，螺栓2202旋转于螺纹筒2203内圈向下移动，直至螺栓2202无法再向下移动为止，此时即完成对闭合盖1201的固定工作。
