1.本技术属于反接保护技术领域，尤其涉及一种反接保护电路及反接保护装置。


背景技术：

2.锂电池由于其能量密度大、使用寿命长和污染较小等优势，正在快速的进入人们的生活。例如，手机，笔记本电脑，数码相机及电动汽车等均使用锂电池供电。由于锂电池不能被反充，否则会使电池起鼓，严重时会发生起火爆炸。但是，在实际应用过程中，会出现充电机与电池反接的现象，从而使电池寿命缩短，甚至使电池报废。


技术实现要素：

3.本技术实施例提供了一种反接保护电路及反接保护装置，可以解决当充电机与电池反接时，电池寿命缩短甚至报废的问题。
4.第一方面，本技术实施例提供了一种反接保护电路，包括比较单元、采样单元和第一开关单元，所述第一开关单元、所述采样单元和电池串联，所述比较单元的两个输入端与所述采样单元的两端对应电连接，所述比较单元的输出端与所述第一开关单元的控制端电连接；
5.当充电机与所述电池反接时，所述采样单元向所述比较单元输出第一电压信号和第二电压信号，所述比较单元根据所述第一电压信号和所述第二电压信号向所述第一开关单元输出第一比较信号，所述第一开关单元用于根据所述第一比较信号断开。
6.在第一方面的一种可能的实现方式中，所述第一开关单元包括第一开关管，所述第一开关管的源极用于与所述电池的负极电连接，所述第一开关管的漏极与所述采样单元的第一端电连接，所述第一开关管的栅极与所述比较单元的输出端电连接。
7.在第一方面的一种可能的实现方式中，所述比较单元包括比较器，所述比较器的正向输入端与所述采样单元的第一端电连接，所述比较器的反向输入端与所述采样单元的第二端电连接，所述比较器的输出端与所述第一开关单元的控制端电连接。
8.在第一方面的一种可能的实现方式中，所述采样单元包括第一电阻；所述第一电阻的第一端分别与所述比较单元第一输入端和所述第一开关单元电连接，所述第一电阻的第二端与所述比较单元的第二输入端电连接。
9.在第一方面的一种可能的实现方式中，所述反接保护电路还包括充放开关单元，所述充放开关单元与所述第一开关单元串联。
10.在第一方面的一种可能的实现方式中，所述反接保护电路还包括第二开关单元、基准电压单元和逻辑单元，所述第二开关单元的控制端与所述电池的负极电连接，所述第二开关单元的第一端与所述电池的负极充电端子电连接，所述第二开关单元的第二端与所述基准电压单元的控制端电连接，所述基准电压单元的输出端与所述逻辑单元的第一输入端电连接，所述逻辑单元的第二输入端与所述比较单元的输出端电连接，所述逻辑单元的输出端与所述第一开关单元的控制端电连接。
11.在第一方面的一种可能的实现方式中，所述第二开关单元包括第一三极管，所述第一三极管的基极与所述电池的负极电连接，所述第一三极管的发射极与所述电池的负极充电端子电连接，所述第一三极管的集电极与所述基准电压单元的控制端电连接。
12.在第一方面的一种可能的实现方式中，所述基准电压单元包括基准电压电源和第二开关管，所述第二开关管的源极和所述基准电压电源电连接，所述第二开关管的漏极与所述逻辑单元的第一输入端电连接，所述第二开关管的栅极与所述第二开关单元的第二端电连接。
13.在第一方面的一种可能的实现方式中，所述逻辑单元包括或门，所述或门的第一输入端与所述基准电压单元的输出端电连接，所述或门的第二输入端与所述比较单元的输出端电连接，所述或门的输出端与所述第一开关单元的控制端电连接。
14.第二方面，本技术实施例提供了一种反接保护装置，包括第一方面任一项所述的反接保护电路。
15.本技术实施例与现有技术相比存在的有益效果是：
16.本技术实施例提供的反接保护电路，包括比较单元、采样单元和第一开关单元。其中，采样单元用于采集第一电压信号和第二电压信号，并向比较单元输出第一电压信号和第二电压信号。比较单元的两个输入端与采样单元的两端对应电连接，用于接收采样单元输出的第一电压信号和第二电压信号。比较单元的输出端与第一开关单元的控制端电连接，还用于根据第一电压信号和第二电压信号向第一开关单元输出比较信号(第一比较信号或第二比较信号)，第一开关单元用于根据比较信号(第一比较信号或第二比较信号)断开或导通。当充电机与电池正确连接时，比较单元用于根据采样单元输出的第一电压信号和第二电压信号向第一开关单元输出第二比较信号，第一开关单元用于根据第二比较信号导通，实现充电机对电池充电。当充电机与电池反接时，比较单元用于根据采样单元输出的第一电压信号和第二电压信号向第一开关单元输出第一比较信号，第一开关单元用于根据第一比较信号断开，防止充电机对电池进行反充。本技术实施例提供的反接保护电路可以在充电机和电池反接时，使第一开关单元断开，避免了充电机对电池进行反充，降低电池损坏机率，提高电池寿命。
附图说明
17.为了更清楚地说明本技术实施例中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本技术的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。
18.图1是本技术一实施例提供的反接保护电路的原理框图；
19.图2是本技术一实施例提供的反接保护电路的电路连接示意图；
20.图3是本技术另一实施例提供的反接保护电路的原理框图；
21.图4是本技术另一实施例提供的反接保护电路的电路连接示意图。
22.图中：01、反接保护电路；10、比较单元；20、采样单元；30、第一开关单元；40、充放开关单元；50、第二开关单元；60、基准电压单元；70、逻辑单元；80、控制器；02、电池；03、充电机。
具体实施方式
23.以下描述中，为了说明而不是为了限定，提出了诸如特定系统结构、技术之类的具体细节，以便透彻理解本技术实施例。然而，本领域的技术人员应当清楚，在没有这些具体细节的其它实施例中也可以实现本技术。在其它情况中，省略对众所周知的系统、装置、电路以及方法的详细说明，以免不必要的细节妨碍本技术的描述。
24.应当理解，当在本技术说明书和所附权利要求书中使用时，术语“包括”指示所描述特征、整体、步骤、操作、元素和/或组件的存在，但并不排除一个或多个其它特征、整体、步骤、操作、元素、组件和/或其集合的存在或添加。
25.还应当理解，在本技术说明书和所附权利要求书中使用的术语“和/或”是指相关联列出的项中的一个或多个的任何组合以及所有可能组合，并且包括这些组合。
26.如在本技术说明书和所附权利要求书中所使用的那样，术语“如果”可以依据上下文被解释为“当
…
时”或“一旦”或“响应于确定”或“响应于检测到”。类似地，短语“如果确定”或“如果检测到[所描述条件或事件]”可以依据上下文被解释为意指“一旦确定”或“响应于确定”或“一旦检测到[所描述条件或事件]”或“响应于检测到[所描述条件或事件]”。
[0027]
另外，在本技术说明书和所附权利要求书的描述中，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
[0028]
在本技术说明书中描述的参考“一个实施例”或“一些实施例”等意味着在本技术的一个或多个实施例中包括结合该实施例描述的特定特征、结构或特点。由此，在本说明书中的不同之处出现的语句“在一个实施例中”、“在一些实施例中”、“在其他一些实施例中”、“在另外一些实施例中”等不是必然都参考相同的实施例，而是意味着“一个或多个但不是所有的实施例”，除非是以其他方式另外特别强调。术语“包括”、“包含”、“具有”及它们的变形都意味着“包括但不限于”，除非是以其他方式另外特别强调。
[0029]
由于锂电池自身的材料特性不能被过充、过放或短路，如果没有安装锂电池保护板，当充电机与电池反接时，会减少电池寿命，甚至使电池报废。
[0030]
基于上述问题，本技术实施例提供的反接保护电路，包括比较单元、采样单元和第一开关单元。其中，采样单元用于采集第一电压信号和第二电压信号，并向比较单元输出第一电压信号和第二电压信号。比较单元的两个输入端与采样单元的两端对应电连接，用于接收采样单元输出的第一电压信号和第二电压信号。比较单元的输出端与第一开关单元的控制端电连接，还用于根据第一电压信号和第二电压信号向第一开关单元输出比较信号(第一比较信号或第二比较信号)，第一开关单元用于根据比较信号(第一比较信号或第二比较信号)断开或导通。当充电机与电池正确连接时，比较单元用于根据采样单元输出的第一电压信号和第二电压信号向第一开关单元输出第二比较信号，第一开关单元用于根据第二比较信号导通，实现充电机对电池充电。当充电机与电池反接时，比较单元用于根据采样单元输出的第一电压信号和第二电压信号向第一开关单元输出第一比较信号，第一开关单元用于根据第一比较信号断开，防止充电机对电池进行反充。本技术实施例提供的反接保护电路可以在充电机和电池反接时，使第一开关单元断开，避免了充电机对电池进行反充，降低电池损坏机率，提高电池寿命。
[0031]
为了说明本技术所述的技术方案，下面通过具体实施例来进行说明。
[0032]

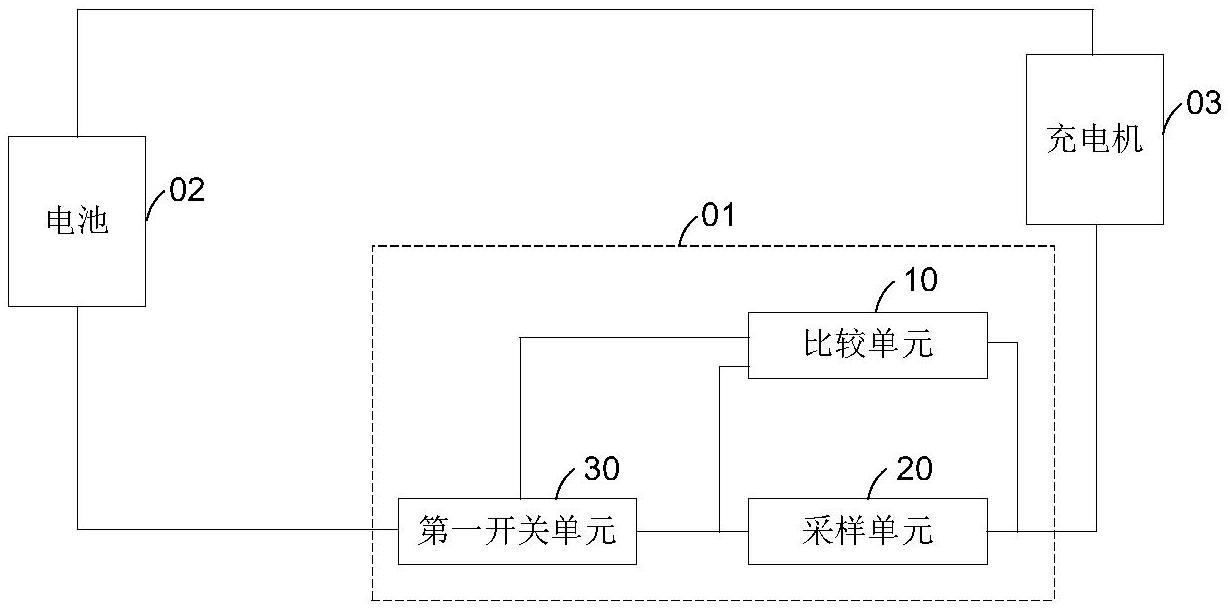

图1示出了本技术一实施例提供的反接保护电路01的原理框图。参见图1所示，反
接保护电路01包括比较单元10、采样单元20和第一开关单元30，第一开关单元30、采样单元20和电池02串联，比较单元10的两个输入端与采样单元20的两端对应电连接，比较单元10的输出端与第一开关单元30的控制端电连接。
[0033]
具体的，采样单元20用于采集第一电压信号和第二电压信号，并向比较单元10输出第一电压信号和第二电压信号。比较单元10的两个输入端与采样单元20的两端对应电连接，用于接收采样单元20输出的第一电压信号和第二电压信号。比较单元10的输出端与第一开关单元30的控制端电连接，还用于根据第一电压信号和第二电压信号向第一开关单元30输出比较信号(第一比较信号或第二比较信号)，第一开关单元30用于根据比较信号(第一比较信号或第二比较信号)断开或导通。当充电机03与电池02正确连接时，比较单元10用于根据采样单元20输出的第一电压信号和第二电压信号向第一开关单元30输出第二比较信号，第一开关单元30用于根据第二比较信号导通，实现充电机03对电池02充电。当充电机03与电池02反接时，比较单元10用于根据采样单元20输出的第一电压信号和第二电压信号向第一开关单元30输出第一比较信号，第一开关单元30用于根据第一比较信号断开，防止充电机03对电池02进行反充。本技术实施例提供的反接保护电路01可以在充电机03和电池02反接时，使第一开关单元30断开，避免了充电机03对电池02进行反充，减少电池02损坏机率，提高电池02寿命。
[0034]
需要说明的是，第一比较信号和第二比较信号为电平信号(低电平信号和高电平信号)。当充电机03与电池02正确连接时，比较单元10用于根据采样单元20输出的第一电压信号和第二电压信号向第一开关单元30输出的电平信号为高电平信号，第一开关单元30用于根据高电平信号导通，实现充电机03对电池02充电。当充电机03与电池02反接时，比较单元10用于根据采样单元20输出的第一电压信号和第二电压信号向第一开关单元30输出的电平信号为低电平信号，第一开关单元30用于根据低电平信号断开，防止充电机03对电池02进行反充，减少电池02损坏机率，提高电池02寿命。
[0035]
示例性的，若比较单元10接收到采样单元20输出的第一电压信号和第二电压信号之间存在电压差，且第一电压值大于第二电压值。此时，确定充电机03与电池02正确连接，比较单元10向第一开关单元30输出高电平信号，第一开关单元30用于根据高电平信号导通，实现充电机03对电池02充电。若比较单元10接收到采样单元20输出的第一电压信号和第二电压信号之间不存在电压差，或者第一电压值小于第二电压值。此时，确定充电机03与电池02反接，比较单元10向第一开关单元30输出低电平信号，第一开关单元30用于根据低电平信号断开，防止充电机03对电池02进行反充，减少电池02损坏机率，提高电池02寿命。
[0036]
图2示出了本技术一实施例提供的反接保护电路01的电路连接示意图。参见图2所示，第一开关单元30包括第一开关管q1，第一开关管q1的源极用于与电池02的负极电连接，第一开关管q1的漏极与采样单元20的第一端电连接，第一开关管q1的栅极与比较单元10的输出端电连接。
[0037]
具体的，第一开关管q1串接在电池02负极和采样单元20之间，作为开关器件。第一开关管q1的源极与电池02的负极电连接，第一开关管q1的栅极和比较单元10的输出端电连接。当比较单元10向第一开关管q1的栅极输出高电平信号时，第一开关管q1的栅极和源极之间的电压差大于或等于第一开关管q1的导通电压，此时，第一开关管q1处于导通状态，增加第一开关管q1的过电流能力。同时，当第一开关管q1处于导通状态时，电池02、第一开关
管q1、采样单元20和充电机03之间形成闭合回路，可以实现充电机03对电池02充电。当比较单元10向第一开关管q1的栅极输出低电平信号时，第一开关管q1的栅极和源极之间的电压差小于第一开关管q1的导通电压，此时，第一开关管q1处于断开状态，电池02、第一开关管q1、采样单元20和充电机03之间不能形成闭合回路，避免充电机03对电池02进行反充，延长电池02的使用寿命。
[0038]
需要说明的是，当充电机03与电池02接入的瞬间，第一开关管q1中的寄生二极管可以流经微小的电流，进而使采样单元20两端之间存在微小电压差，比较单元10同样可以向第一开关管q1的栅极输出高电平信号，使第一开关管q1处于导通状态，提高第一开关管q1的过电流能力，实现充电机03对电池02充电。
[0039]
示例性的，设计人员可以根据电路的实际情况对第一开关管q1的型号进行选取。例如，可以选取nmos型开关管作为第一开关管q1。
[0040]
本技术的一个实施例中，如图2所示，比较单元10包括比较器u1，比较器u1的正向输入端与采样单元20的第一端电连接，比较器u1的反向输入端与采样单元20的第二端电连接，比较器u1的输出端与第一开关管q1的栅极电连接。
[0041]
具体的，比较器u1的正向输入端用于检测采样单元20的第一端的第一电压信号，比较器u1的反向输入端用于检测采样单元20的第二端的第二电压信号，比较器u1的输出端与第一开关管q1的栅极电连接，用于控制第一开关管q1的导通和断开。若比较器u1接收到第一电压信号和第二电压信号之间存在电压差，且第一电压值大于第二电压值。此时，确定充电机03与电池02正确连接，比较器u1向第一开关管q1的栅极输出高电平信号，第一开关管q1处于导通状态，实现充电机03对电池02充电。若比较器u1接收到第一电压信号和第二电压信号之间不存在电压差，或第一电压值小于第二电压值。此时，确定充电机03与电池02反接，比较器u1向第一开关管q1的栅极输出低电平信号，第一开关管q1处于断开状态，防止充电机03对电池02反充。
[0042]
示例性的，若采样单元20第一端的电压与第二端的电压之差为10v，且第一电压值大于第二电压值。此时，比较器u1向第一开关管q1的栅极输出高电平信号，第一开关管q1处于导通状态，电池02处于充电状态。若采样单元20第一端的电压与第二端的电压之差为0v，此时，比较器u1向第一开关管q1的栅极输出低电平信号，第一开关管q1处于断开状态，防止充电机03对电池02反充。
[0043]
本技术的一个实施例中，如图2所示，采样单元20包括第一电阻r1，第一电阻r1的第一端分别与比较器u1的正向输入端和第一开关管q1的漏极电连接，第一电阻r1的第二端与比较器u1的反向输入端电连接。
[0044]
具体的，第一电阻r1作为大功率采样电阻，是定制的高精度、大功率、较小温漂系数的精密电阻，可以对流经第一电阻r1的电流和电压进行采样。当采集到第一电阻r1的第一端和第一电阻r1的第二端之间存在电压差，且第一端的电压大于第二端的电压时，比较器u1向第一开关管q1的栅极输出高电平信号，否则，输出低电平信号。
[0045]
需要说明的是，当有微小电流流过大功率采样电阻时，第一电阻r1的第一端和第二端之间就会存在电压差，比较器u1即可输出相对应的电平信号。
[0046]
示例性的，设计人员可以根据实际情况对第一电阻r1的精度、电阻值范围和温漂系数进行选取，例如，选取精度为0.5％、电阻值范围为4mohm～5000mohm以及在4mohm～
10mohm低阻下温漂系数低于100ppm/k的大功率采样电阻作为第一电阻r1。
[0047]
本技术的一个实施例中，如图2所示，反接保护电路01还包括充放开关单元40，充放开关单元40与第一开关单元30串联。
[0048]
具体的，充放开关单元40用于在充电机03与电池02正确连接时，提供闭合回路。同时，充放开关单元40还用于在电池02发生电压、电流或温度保护等情况时，控制充放开关单元40处于断开状态，从而保护电池02，避免电池02受到过充、过流等现象，提高电池02寿命。
[0049]
需要说明的是，充放开关单元40在电池02未发生电压、电流或温度保护等情况时一直处于导通状态，为电池02充电提供回路。
[0050]
本技术的一个实施例中，充放开关单元40包括第三开关管q3和第四开关管q4，第三开关管q3的栅极和第四开关管q4的栅极均与控制器80电连接，第三开关管q3的源极用于与电池02的负极电连接，第三开关管q3的漏极与第一开关管q1的源极电连接，第四开关管q4的漏极和第一开关管q1的漏极电连接，第四开关管q4的源极和第一电阻r1的第一端电连接。
[0051]
具体的，第三开关管q3和第四开关管q4用于在充电机03与电池02正确连接时，提供闭合回路。同时，第三开关管q3和第四开关管q4还用于在电池02发生电压、电流或温度保护等情况时，控制器80控制第三开关管q3和第四开关管q4均处于断开状态，从而保护电池02，避免电池02受到过充、过流等现象，提高电池02寿命。
[0052]
需要说明的是，第三开关管q3和第四开关管q4在电池02未发生电压、电流或温度保护等情况时，控制器80控制第三开关管q3和第四开关管q4一直处于导通状态，为电池02充电提供回路。
[0053]
示例性的，设计人员可以根据电路的实际情况对第三开关管q3和第四开关管q4的型号进行选取。例如，可以选取nmos型开关管作为第三开关管q3和第四开关管q4。
[0054]
图3示出了本技术另一实施例提供的反接保护电路01的原理框图。参见图3所示，反接保护电路01还包括第二开关单元50、基准电压单元60和逻辑单元70，第二开关单元50的控制端与电池02的负极电连接，第二开关单元50的第一端与电池02的负极充电端子电连接，第二开关单元50的第二端与基准电压单元60的控制端电连接，基准电压单元60的输出端与逻辑单元70的第一输入端电连接，逻辑单元70的第二输入端与比较单元10的输出端电连接，逻辑单元70的输出端与第一开关单元30的控制端电连接。
[0055]
具体的，第二开关单元50的控制端与电池02的负极电连接，当充电机03与电池02正确连接时，电流由充电机03的正极流出，流经电池02的正负极，流入第二开关单元50。此时，第二开关单元50处于导通状态，并向基准电压单元60输出第一开关信号。基准电压单元60根据第一开关信号导通，并向逻辑单元70的第一输入端输出第一基准电压信号。逻辑单元70用于根据第一基准电压信号向第一开关单元30的控制端输出第一逻辑信号。第一开关单元30根据第一逻辑信号导通，充电机03、电池02、第一开关单元30和采样单元20形成闭合回路，可以实现充电机03对电池02充电。当充电机03与电池02反接时，电流不能流经电池02的正负极。由于第二开关单元50的控制端与电池02的负极电连接，因此，第二开关单元50处于断开状态，并向基准电压单元60输出第二开关信号。基准电压单元60根据第二开关信号断开，并向逻辑单元70的第一输入端输出第二基准电压信号。逻辑单元70用于根据第二基准电压信号向第一开关单元30的控制端输出第二逻辑信号。第一开关单元30根据第二逻辑
信号断开，避免了充电机03对电池02进行反充，减少电池02损坏机率，提高电池02寿命。
[0056]
需要说明的是，当充电机03与电池02接入的瞬间，第二开关单元50瞬间处于导通状态。此时，由于比较单元10是根据采样单元20两端的电压输出比较信号，因此，比较单元10可能存在由于采样单元20两端之间还未出现电压差，导致比较信号不准确的问题。本技术提供的反接保护电路01可以解决在充电机03与电池02接入的瞬间，可以使第一开关单元30处于导通状态，实现充电机03对电池02的充电。
[0057]
图4示出了本技术另一实施例提供的反接保护电路01的电路连接示意图。参见图4所示，第二开关单元50包括第一三极管vt1，第一三极管vt1的基极与电池02的负极电连接，第一三极管vt1的发射极与电池02的负极充电端子电连接，第一三极管vt1的集电极与基准电压单元60的控制端电连接。
[0058]
具体的，第一三极管vt1的基极与电池02的负极电连接，第一三极管vt1的发射极与电池02的负极充电端子电连接。当充电机03与电池02正确连接时，第一三极管vt1的基极和第一三极管vt1的发射极之间的电压差大于或等于第一三极管vt1的导通电压。此时，第一三极管vt1导通，并向基准电压单元60输出第一开关信号。基准电压单元60根据第一开关信号导通，并向逻辑单元70的第一输入端输出第一基准电压信号。逻辑单元70用于根据第一基准电压信号向第一开关单元30的控制端输出第一逻辑信号。第一开关单元30根据第一逻辑信号导通，充电机03、电池02、第一开关单元30和采样单元20形成闭合回路，可以实现充电机03对电池02充电。当充电机03与电池02反接时，电流不能流经电池02的正负极。第一三极管vt1的基极和第一三极管vt1的发射极之间的电压差小于第一三极管vt1的导通电压。第一三极管vt1处于截止状态，基准电压单元60处于断开状态，进而导致第一开关单元30处于断开状态，避免了充电机03对电池02进行反充，减少电池02损坏机率，提高电池02寿命。
[0059]
示例性的，设计人员可以根据电路的实际情况对第一三极管vt1的型号进行选取。例如，可以选取npn型三极管作为第一三极管vt1。
[0060]
本技术的一个实施例中，如图4所示，基准电压单元60包括基准电压电源vcc和第二开关管q2，第二开关管q2的源极和基准电压电源vcc电连接，第二开关管q2的漏极与逻辑单元70的第一输入端电连接，第二开关管q2的栅极与第一三极管vt1的集电极电连接。
[0061]
具体的，基准电压电源vcc为第二开关管q2提供电压，当第二开关管q2处于导通状态时，第二开关管q2的源极和漏极之间导通。此时，基准电压电源vcc和逻辑单元70之间导通，逻辑单元70的第一输入端接收基准电压电源vcc输出的电压信号。逻辑单元70根据基准电压电源vcc输出的电压信号向第一开关单元30输出高电平信号，控制第一开关单元30导通，实现充电机03对电池02充电。当充电机03与电池02反接时，第二开关管q2处于断开状态，第二开关管q2的源极和漏极之间断开。此时，基准电压电源vcc和逻辑单元70之间断开，逻辑单元70无法向第一开关单元30输出高电平信号，第一开关单元30断开，不能使充电机03对电池02反充，提高电池02寿命。
[0062]
示例性的，设计人员可以根据电路的实际情况对第二开关管q2的型号进行选取。例如，可以选取pmos型开关管作为第二开关管q2。
[0063]
本技术的一个实施例中，如图4所示，逻辑单元70包括或门u2，或门u2的第一输入端与第二开关管q2的漏极电连接，或门u2的第二输入端与比较单元10的输出端电连接，或
门u2的输出端与第一开关单元30的控制端电连接。
[0064]
具体的，或门u2包括第一输入端、第二输入端和输出端。或门u2的第一输入端和第二输入端中有一个输入端输入的电压信号为高电平信号，或门u2的输出端均输出高电平信号。若或门u2的第一输入端输入的电压信号为高电平信号，或门u2的第二输入端输入的电压信号为低电平信号，或门u2的输出端输出高电平信号。若或门u2的第一输入端输入的电压信号为高电平信号，或门u2的第二输入端输入的电压信号为高电平信号，或门u2的输出端输出高电平信号。若或门u2的第一输入端输入的电压信号为低电平信号，或门u2的第二输入端输入的电压信号为高电平信号，或门u2的输出端输出高电平信号。只有当或门u2的第一输入端输入的电压信号为低电平信号，同时或门u2的第二输入端输入的电压信号也为低电平信号时，或门u2的输出端输出低电平信号。
[0065]
当充电机03与电池02正确连接时，第二开关管q2处于导通状态。此时，或门u2的第一输入端输入的信号为高电平信号，或门u2的第二输出端输入的信号可能为低电平信号，也可能为高电平信号。或门u2的输出端向第一开关单元30的控制端输出高电平信号，第一开关单元30处于导通状态，实现充电机03对电池02充电。当充电机03与电池02反接时，第二开关管q2处于断开状态。此时，或门u2的第一输入端输入的信号为低电平信号。由于充电机03与电池02反接，采样单元20第一端的电压小于第二端的电压，因此，或门u2的第二输入端输入的信号也为低电平信号，或门u2的输出端向第一开关单元30的控制端输出低电平信号，第一开关单元30处于断开状态，避免了充电机03对电池02进行反充，减少电池02损坏机率，提高电池02寿命。
[0066]
需要说明的是，当充电机03与电池02接入的瞬间，采样单元20两端不存在电压差，或电压差极小，可以会导致比较单元10做出误判断，使比较单元10向第一开关单元30输出低电平。
[0067]
本技术实施例提供的反接保护电路01，具有电流流向保护功能，当有非常小的电流(ma级)就可以使比较单元10向第一开关单元30输出正确的比较信号。不会消耗过多的电能，符合节能环保理念。当充电机03与电池02正确连接时，比较单元10向第一开关单元30输出高电平信号，使第一开关单元30导通，实现充电机03对电池02充电。当充电机03与电池02反接时，比较单元10向第一开关单元30输出低电平信号，使第一开关单元30断开，防止充电机03对电池02反充。
[0068]
本技术实施例提供的反接保护电路01，还具有电压比较功能，接上充电机03瞬间，充电机03负端电压小于电池02负极电压，可以正确判断充电机03与电池02的正反接，可靠性高。同时，当电池02充满电时，即充电机03负端电压与电池02负极电压相等时，可以转为电流流向保护控制。两个反接保护可以相互补偿缺陷，提高反接保护电路01的可靠性。
[0069]
本技术还公开了一种反接保护装置，包括上述的反接保护电路01，反接保护装置采用上述的反接保护电路01，可以避免充电机03对电池02进行反充，减少电池02损坏机率，提高电池02寿命。
[0070]
反接保护装置通常与电池02连接使用，形成电源装置。现有的反接保护装置采用外接二极管，利用二极管的单向导电特性，阻断电源的供电回路，实现反接保护的效果。但是，使用二极管进行反接保护时，接上充电设备的瞬间，二极管需要承受非常大的电流，可能会导致二极管短路甚至损坏，极其危险，实用性差。本技术实施例提供的反接保护电路01
及反接保护装置，可以避免充电机03对电池02进行反充，减少电池02损坏机率，提高电池02寿命。
[0071]
由于本实施例中反接保护装置所实现的处理及功能基本相应于前述反接保护电路01的实施例、原理和实例，故本实施例的描述中未详尽之处，可以参见前述实施例中的相关说明，在此不做赘述。
[0072]
以上所述实施例仅用以说明本技术的技术方案，而非对其限制；尽管参照前述实施例对本技术进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本技术各实施例技术方案的精神和范围，均应包含在本技术的保护范围之内。
