一种用于纯水反渗透除盐处理装置的制作方法-j9九游会真人

1.本实用新型属于纯水制备技术领域，尤其涉及一种用于纯水反渗透除盐处理装置。


背景技术：

2.在纯水制备的过程中需要对水中的盐分进行分离处理，而目前使用的分离方式为反渗透过滤法，纯水反渗透除盐处理装置在使用一段时间后需要对其上的多个反渗透膜进行更换，而在更换的过程中需要将多个管路及连接头从多个反渗透膜上拆下，从而重新连接在更换后的多个反渗透膜上，整个更换过程较为费时费力，从而影响了生产效率。
3.因此，有必要提供一种新的用于纯水反渗透除盐处理装置解决上述技术问题。


技术实现要素：

4.为解决现有的纯水反渗透除盐处理装置不便于更换反渗透膜的技术问题，本实用新型提供一种用于纯水反渗透除盐处理装置。
5.本实用新型提供的用于纯水反渗透除盐处理装置包括：带有支撑板的安装架；所述用于纯水反渗透除盐处理装置还包括；开设在安装架上的多个u型槽；分别设置在多个所述u型槽上并带有多个套板的多个反渗透膜；开设在所述安装架上的多个限位槽；固定安装在安装架上的多个限位块；设置在所述安装架上的安装定位机构和驱动机构；设置在所述定位机构上的进水机构、污水排出机构和纯水排出机构。
6.作为本实用新型的进一步方案，所述定位机构包括：转动安装在多个所述限位块上的两个双向螺杆；螺纹套设在两个所述双向螺杆并分别与多个限位槽滑动连接的两个滑动板。
7.作为本实用新型的进一步方案，所述驱动机构包括：固定安装在所述安装架上并带有两个传动杆的双轴电机；分别固定安装在两个所述传动杆相互远离一端的两个主动锥齿轮；分别固定套设在两个所述双向螺杆上的并分别与两个主动锥齿轮相啮合的两个从动锥齿轮。
8.作为本实用新型的进一步方案，所述进水机构包括：固定安装在所述安装架上并分别与两个传动杆转动连接的u型架；固定安装在所述滑动板上并带有进水连接头的多个进水子管；设置在多个所述进水子管顶端的进水母管；固定安装在所述u型架上的加压泵；设置在所述加压泵出水端并与进水母管相连通的软管；设置在所述加压泵入水端的入水管。
9.作为本实用新型的进一步方案，所述污水排出机构：固定安装在所述滑动板上并带有排污连接头的多个排污子管；设置在多个所述排污子管底端的排污母管。
10.作为本实用新型的进一步方案，所述纯水排出机构：固定安装在所述滑动板上并带有出水连接头的多个出水子管；设置在多个所述出水子管底端的出水母管。
11.作为本实用新型的进一步方案，多个所述进水连接头、多个排污连接头和出水连
接头的内壁上均设置有环形密封圈。
12.与相关技术相比较，本实用新型提供的用于纯水反渗透除盐处理装置具有如下有益效果：
13.本实用新型提供一种用于纯水反渗透除盐处理装置：通过支撑板和多个u型槽可以使多个反渗透膜悬空置于支撑板上，通过安装定位机构可以使多个进水连接头、多个排污连接头和多个出水连接头与多个反渗透膜相连接或分离，通过驱动机构可以带动两个双向螺杆转动，通过进水机构可以将水流加压并注入多个反渗透膜内，通过污水排出机构可以排出多个反渗透膜内排出的废水，通过纯水排出机构可以排出多个反渗透膜净化后的纯水，通过两个双向螺杆转动可以带动两个滑动板上下移动，通过双轴电机、两个传动杆、两个主动锥齿轮和两个从动锥齿轮可以带动两个双向螺杆转动，通过加压泵可以提供多个反渗透膜所需的渗透压，通过排污母管可以将废水排出，通过出水母管可以将净化水排向相应的容器内，通过多个环形密封圈可以起到密封的作用，从而防止水流渗出。
附图说明
14.为了便于本领域技术人员理解，下面结合附图对本实用新型作进一步的说明。

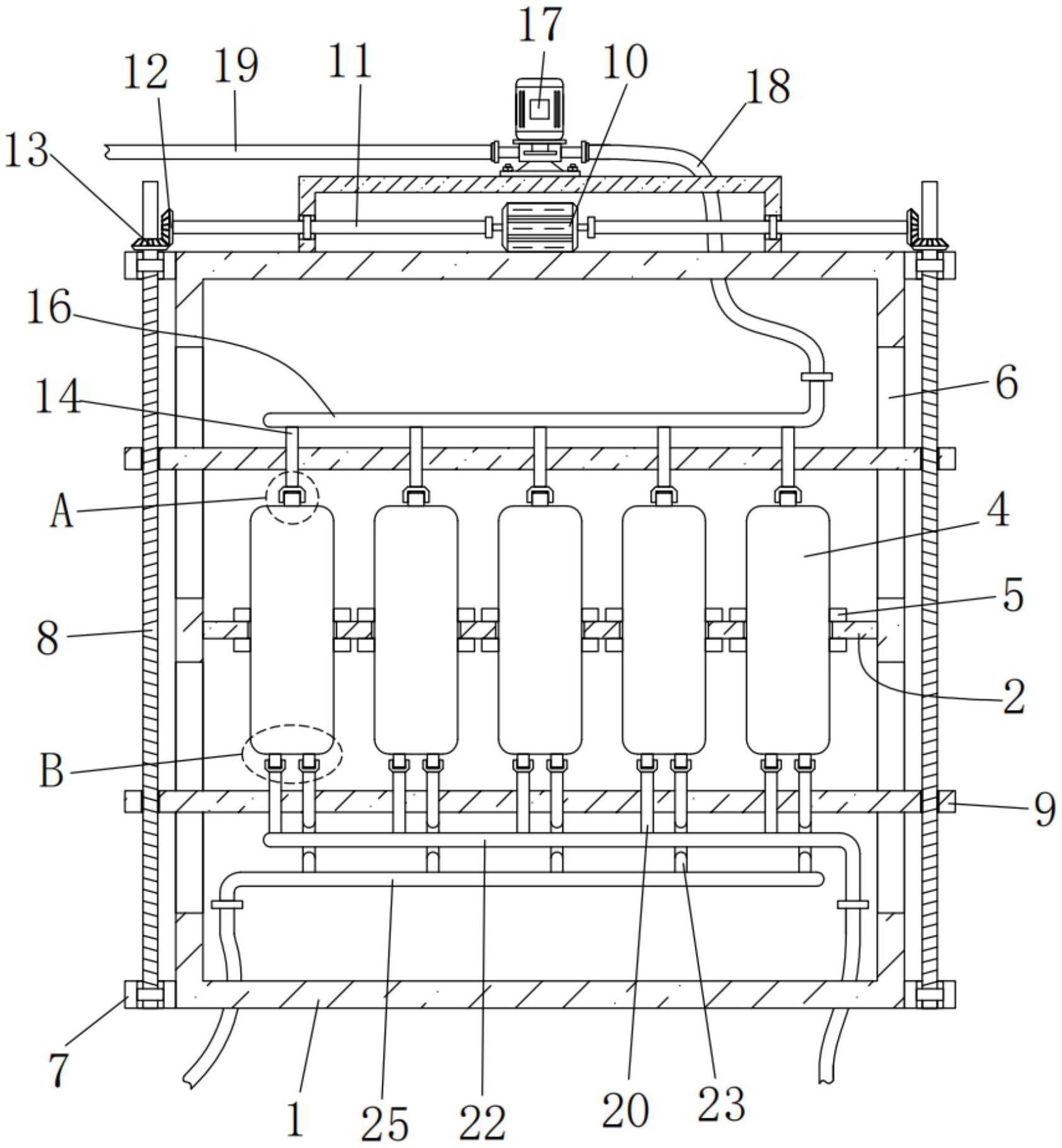

15.图1为本实用新型提供的用于纯水反渗透除盐处理装置的一种较佳实施例的正视剖视结构示意图；
16.图2为图1支撑板的俯视外观结构示意图；
17.图3为图1中反渗透膜的三维结构示意图；
18.图4为图1中a部分的放大结构示意图；
19.图5为图1中b部分的放大结构示意图。
20.图中：1、安装架；2、支撑板；3、u型槽；4、反渗透膜；5、套板；6、限位槽；7、限位块；8、双向螺杆；9、滑动板；10、双轴电机；11、传动杆；12、主动锥齿轮；13、从动锥齿轮；14、进水子管；15、进水连接头；16、进水母管；17、加压泵；18、软管；19、入水管；20、排污子管；21、排污连接头；22、排污母管；23、出水子管；24、出水连接头；25、出水母管。
具体实施方式
21.请结合参阅图1-图5，其中，图1为本实用新型提供的用于纯水反渗透除盐处理装置的一种较佳实施例的正视剖视结构示意图；图2为图1支撑板的俯视外观结构示意图；图3为图1中反渗透膜的三维结构示意图；图4为图1中a部分的放大结构示意图；图5为图1中b部分的放大结构示意图。用于纯水反渗透除盐处理装置包括：带有支撑板2的安装架1；所述用于纯水反渗透除盐处理装置还包括；开设在安装架1上的多个u型槽3；分别设置在多个所述u型槽3上并带有多个套板5的多个反渗透膜4；开设在所述安装架1上的多个限位槽6；固定安装在安装架1上的多个限位块7；设置在所述安装架1上的安装定位机构和驱动机构；设置在所述定位机构上的进水机构、污水排出机构和纯水排出机构，通过支撑板2和多个u型槽3可以使多个反渗透膜4悬空置于支撑板2上，通过安装定位机构可以使多个进水连接头15、多个排污连接头21和多个出水连接头24与多个反渗透膜4相连接或分离，通过驱动机构可以带动两个双向螺杆8转动，通过进水机构可以将水流加压并注入多个反渗透膜4内，通过污水排出机构可以排出多个反渗透膜4内排出的废水，通过纯水排出机构可以排出多个反
渗透膜4净化后的纯水。
22.所述定位机构包括：转动安装在多个所述限位块7上的两个双向螺杆8；螺纹套设在两个所述双向螺杆8并分别与多个限位槽6滑动连接的两个滑动板9，通过两个双向螺杆8转动可以带动两个滑动板9上下移动。
23.所述驱动机构包括：固定安装在所述安装架1上并带有两个传动杆11的双轴电机10；分别固定安装在两个所述传动杆11相互远离一端的两个主动锥齿轮12；分别固定套设在两个所述双向螺杆8上的并分别与两个主动锥齿轮12相啮合的两个从动锥齿轮13，通过双轴电机10、两个传动杆11、两个主动锥齿轮12和两个从动锥齿轮13可以带动两个双向螺杆8转动。
24.所述进水机构包括：固定安装在所述安装架1上并分别与两个传动杆11转动连接的u型架；固定安装在所述滑动板9上并带有进水连接头15的多个进水子管14；设置在多个所述进水子管14顶端的进水母管16；固定安装在所述u型架上的加压泵17；设置在所述加压泵17出水端并与进水母管16相连通的软管18；设置在所述加压泵17入水端的入水管19，通过加压泵17可以提供多个反渗透膜4所需的渗透压。
25.所述污水排出机构：固定安装在所述滑动板9上并带有排污连接头21的多个排污子管20；设置在多个所述排污子管20底端的排污母管22，通过排污母管22可以将废水排出。
26.所述纯水排出机构：固定安装在所述滑动板9上并带有出水连接头24的多个出水子管23；设置在多个所述出水子管23底端的出水母管25，通过出水母管25可以将净化水排向相应的容器内。
27.多个所述进水连接头15、多个排污连接头21和出水连接头24的内壁上均设置有环形密封圈，通过多个环形密封圈可以起到密封的作用，从而防止水流渗出。
28.值得说明的是，本实用新型中涉及到电路和电子元器件以及模块的均为现有技术，本领域技术人员完全可以实现，无需赘言，本实用新型保护的内容也不涉及对于软件和方法的改进。
29.本实用新型提供的用于纯水反渗透除盐处理装置的工作原理如下：
30.本方案中还设有电控柜，电控柜设置在设备上，在使用时通过电控柜可分别启动各用电设备运行，各用电设备的接电方式为现有成熟技术，为本领域人员的公知技术，在此不做多余赘述；
31.使用时，启动加压泵17，水流沿入水管19进入加压泵17内，通过加压泵17加压后沿软管18、进水母管16和多个进水子管14进入多个反渗透膜4内，通过多个反渗透膜4对水中的盐分进行过滤，过滤出的纯水沿多个反渗透膜4的净化水排出口进入多个出水子管23内，通过多个出水子管23将纯水导入出水母管25内，通过出水母管25将纯水导入相应的容器中(出水母管25与纯水收集容器之间通过可弯折的管道相连通)，多个反渗透膜4在处理过程中产生的废水沿多个反渗透膜4的废水排出口进入多个排污子管20内，通过多个排污子管20将废水导入排污母管22内，通过排污母管22将废水导入相应的容器中(排污母管22与废水收集容器之间通过可弯折的管道相连通)；
32.需要更换多个反渗透膜4时，启动双轴电机10，双轴电机10带动两个传动杆11转动，两个传动杆11通过两个主动锥齿轮12和两个从动锥齿轮13带动两个双向螺杆8转动，通过两个双向螺杆8转动带动两个滑动板9相互远离，从而使多个进水连接头15、多个排污连
接头21和多个出水连接头24与反渗透膜4相分离，然后将多个反渗透膜4取出，将更换后的反渗透膜4放入多个u型槽3内，使多个反渗透膜4上的多个套板5分别处于支撑板2的顶部和底部，从而使多个反渗透膜4悬空置于支撑板2上，然后控制双轴电机10反向转动，从而使两个滑动板9相互靠近，进而使多个进水连接头15、多个排污连接头21和多个出水连接头24重新连接在多个反渗透膜4的进水口、废水排出口和净化水排出口上，进而完成多个反渗透膜4的更换，通过多个环形密封圈可以起到密封的作用，从而防止水流渗出。
33.与相关技术相比较，本实用新型提供的用于纯水反渗透除盐处理装置具有如下有益效果：
34.本实用新型提供一种用于纯水反渗透除盐处理装置，通过支撑板2和多个u型槽3可以使多个反渗透膜4悬空置于支撑板2上，通过安装定位机构可以使多个进水连接头15、多个排污连接头21和多个出水连接头24与多个反渗透膜4相连接或分离，通过驱动机构可以带动两个双向螺杆8转动，通过进水机构可以将水流加压并注入多个反渗透膜4内，通过污水排出机构可以排出多个反渗透膜4内排出的废水，通过纯水排出机构可以排出多个反渗透膜4净化后的纯水，通过两个双向螺杆8转动可以带动两个滑动板9上下移动，通过双轴电机10、两个传动杆11、两个主动锥齿轮12和两个从动锥齿轮13可以带动两个双向螺杆8转动，通过加压泵17可以提供多个反渗透膜4所需的渗透压，通过排污母管22可以将废水排出，通过出水母管25可以将净化水排向相应的容器内，通过多个环形密封圈可以起到密封的作用，从而防止水流渗出。
35.需要说明的是，本实用新型的设备结构和附图主要对本实用新型的原理进行描述，在该设计原理的技术上，装置的动力机构、供电系统及控制系统等的设置并没有完全描述清楚，而在本领域技术人员理解上述实用新型的原理的前提下，可清楚获知其动力机构、供电系统及控制系统的具体，申请文件的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现；
