1.本实用新型涉及肠胃胀气治疗装置，具体地说，涉及一种辅助肠胃胀气排除机。


背景技术：

2.针对肠胃胀气治疗装置来说，现有技术就有很多，例如：
3.中国专利公开号cn209770603u公开了一种老年人用消化科用胃肠胀气治疗装置，涉及消化科技术领域，具体为一种老年人用消化科用胃肠胀气治疗装置，包括底架，所述底架的内侧壁固定连接有限位板，所述限位板的内部开设有限位孔，所述限位孔的内部设置有卡块，所述卡块的上表面固定连接有腹部垫，所述腹部垫外表面的一侧固定连接有主绷带。该老年人用消化科用胃肠胀气治疗装置，老年人通过佩戴腹部垫，使得腹部垫贴合患者腹部，避免肠胃受外界寒气影响，腹部垫通过两侧的正面魔术贴和背面魔术贴进行固定，并且腹部垫表面设置有主压板和次压板，按住腹部垫，避免患者轻度弯腰或者侧仰，造成腹部垫与身体有较大间隙的问题，大大地提升了装置的使用效率。
4.由此可知，现有的肠胃胀气治疗装置大多只能针对一个部位进行按摩，如果需要对其他位置进行按摩，就需要更换位置，操作较为麻烦，如果是没有自理能力的老人，在使用时身旁没有人看护就难以使用。因此，我们需要一种助肠胃胀气排除机，能够在佩戴之后对一个区域进行按摩，免去不断更换位置的麻烦。


技术实现要素：

5.本实用新型的目的在于提供一种辅助肠胃胀气排除机，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供一种辅助肠胃胀气排除机，包括安装组件，所述安装组件内设有运动组件，所述运动组件一侧设有滚动组件，所述滚动组件上安装有按摩组件；所述安装组件固定在肠胃胀气者腹部，通过所述运动组件带动滚动组件在安装组件内沿着一定的轨迹运动，同时带动所述按摩组件做往复运动，从而对佩戴者腹部进行按摩。
7.作为本技术方案的进一步改进，所述安装组件包括主壳，所述主壳顶部开设有盛放仓，所述主壳两侧均卡接有固定器，两个所述固定器远离主壳的一端连接有弹力带，所述主壳靠近弹力带一侧设有缓冲板。
8.作为本技术方案的进一步改进，所述滚动组件包括“u”形卡栓，所述“u”形卡栓外侧设有连接杆，所述“u”形卡栓端部内侧转动连接有滚轮。
9.作为本技术方案的进一步改进，所述运动组件包括轨道，所述轨道一侧与盛放仓远离缓冲板的一侧固定连接，所述“u”形卡栓靠近缓冲板的一侧转动连接有运动车，所述运动车上设有电机。
10.作为本技术方案的进一步改进，所述按摩组件包括固定连接于连接杆上的套筒，所述套筒内套接有滑杆，所述滑杆一端设有限位框，所述限位框内设有往复轮，所述往复轮与滚轮偏心连接，所述套筒和限位框之间设有弹簧，所述弹簧套接在滑杆外围，所述限位框
远离套筒的一侧设有按摩捶。
11.与现有技术相比，本实用新型的有益效果：
12.该辅助肠胃胀气排除机中，通过设置的安装组件将该装置固定在肠胃胀气者腹部，通过运动组件带动滚动组件在安装组件内沿着一定的轨迹运动，同时带动按摩组件做往复运动，从而对佩戴者腹部进行按摩，能够在佩戴之后对一个区域进行按摩，免去不断更换位置的麻烦。
附图说明

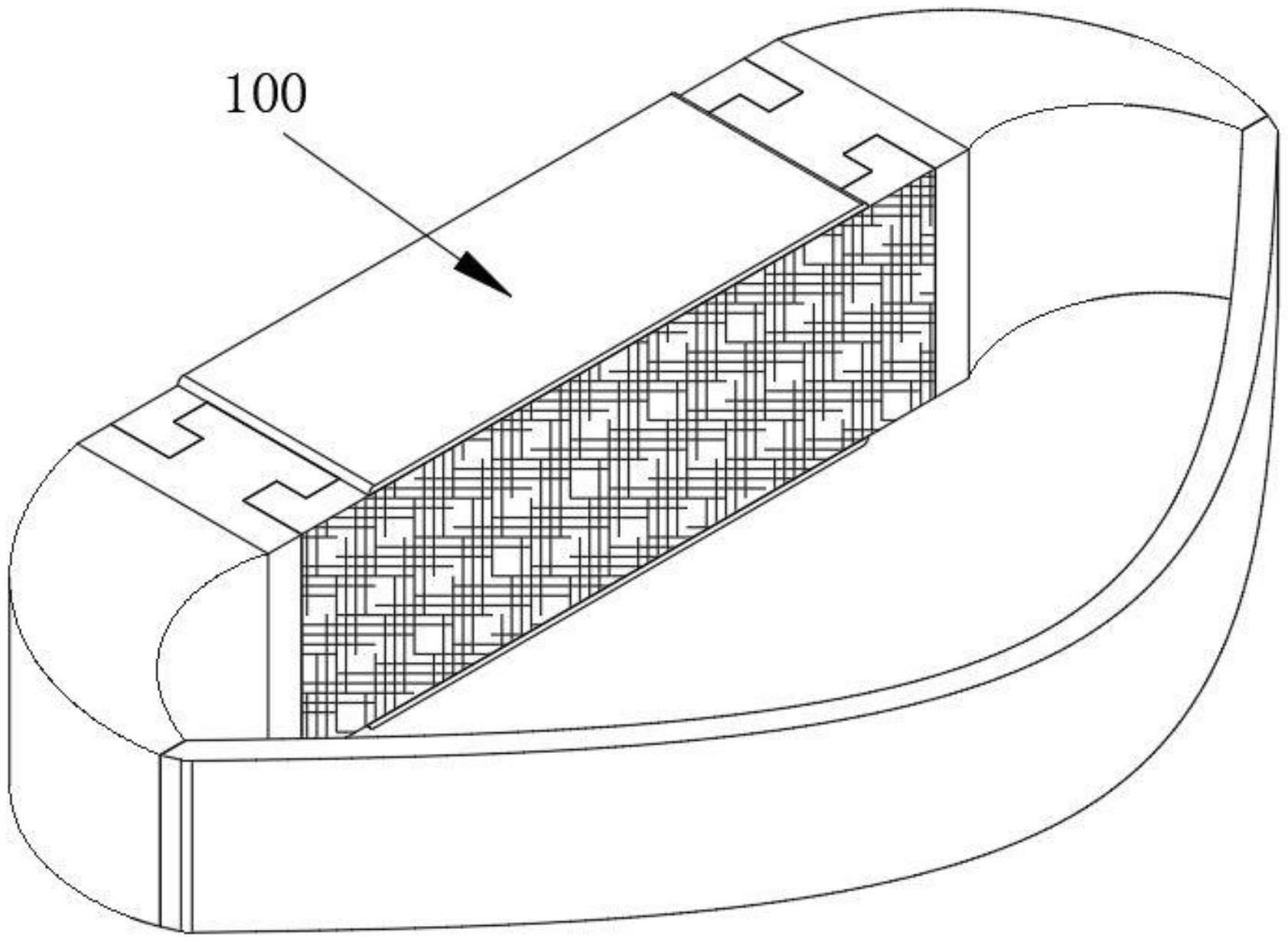

13.图1为实施例的整体结构示意图；
14.图2为实施例的整体剖切图；
15.图3为实施例的安装组件结构图；
16.图4为实施例的运动组件结构图；
17.图5为实施例的滚动组件结构图；
18.图6为实施例的按摩组件结构图。
19.图中各个标号意义为：
20.100、安装组件；110、主壳；120、盛放仓；130、缓冲板；140、固定器；150、弹力带；
21.200、运动组件；210、轨道；220、运动车；230、电机；
22.300、滚动组件；310、“u”形卡栓；320、滚轮；330、连接杆；
23.400、按摩组件；410、套筒；420、滑杆；430、限位框；440、弹簧；450、往复轮；460、按摩捶。
具体实施方式
24.现有的肠胃胀气治疗装置大多只能针对一个部位进行按摩，如果需要对其他位置进行按摩，就需要更换位置，操作较为麻烦，如果是没有自理能力的老人，在使用时身旁没有人看护就难以使用。因此，我们需要一种助肠胃胀气排除机，能够在佩戴之后对一个区域进行按摩，免去不断更换位置的麻烦。
25.实施例
26.请参阅图1-图6所示，本实施例提供一种辅助肠胃胀气排除机，包括安装组件100，需要说明的是，安装组件100内设有运动组件200，运动组件200一侧设有滚动组件300，滚动组件300上安装有按摩组件400；安装组件100固定在肠胃胀气者腹部，通过运动组件200带动滚动组件300在安装组件100内沿着一定的轨迹运动，同时带动按摩组件400做往复运动，从而对佩戴者腹部进行按摩。
27.上述工作原理：
28.肠胃胀气者将安装组件100固定在肠胃胀气者腹部，在佩带好该装置后启动电源，通过运动组件200带动滚动组件300在安装组件100内沿着一定的轨迹运动，同时带动按摩组件400做往复运动，从而对佩戴者腹部进行按摩。
29.为了便于将该装置固定在佩戴者腹部，因此，安装组件100包括主壳110，主壳110顶部开设有盛放仓120，主壳110两侧均卡接有固定器140，两个固定器140远离主壳110的一端连接有弹力带150，主壳110靠近弹力带150一侧设有缓冲板130；佩戴者将弹力带150放在
腰后，然后将两端的固定器140卡接在主壳110两端，使缓冲板130紧贴腹部胀气位置，然后接通电源使该装置开始工作。
30.为了对腹部一定区域进行按摩，因此，运动组件200包括轨道210，轨道210一侧与盛放仓120远离缓冲板130的一侧固定连接，“u”形卡栓310靠近缓冲板130的一侧转动连接有运动车220，运动车220上设有电机230；接通电源后，电机230转动带动运动车220沿着轨道210滚动，从而使滚动组件300在缓冲板130表面运动，同时带动按摩组件400做往复运动，对患者腹部进行按摩。
31.为了便于带动按摩组件400工作，因此，滚动组件300包括“u”形卡栓310，“u”形卡栓310外侧设有连接杆330，“u”形卡栓310端部内侧转动连接有滚轮320；“u”形卡栓310在运动车220带动下沿着轨道210运动，从而使滚轮320沿着轨道210的轨迹在缓冲板130表面运动，而按摩组件400则在滚动组件300带动下对轨道210轨迹对应的患者腹部进行按摩。
32.为了对患者腹部进行按摩，因此，按摩组件400包括固定连接于连接杆330上的套筒410，套筒410内套接有滑杆420，滑杆420一端设有限位框430，限位框430内设有往复轮450，往复轮450与滚轮320偏心连接，套筒410和限位框430之间设有弹簧440，弹簧440套接在滑杆420外围，限位框430远离套筒410的一侧设有按摩捶460；在滚轮320在缓冲板130上滚动期间，与滚轮320偏心连接的往复轮450在限位框430内做往复运动，从而带动按摩捶460不断对缓冲板130进行间隔敲击，经过缓冲板130缷力后对佩戴者腹部进行按摩。
33.本实施例中的辅助肠胃胀气排除机在具体使用时，肠胃胀气者安装组件100将该装置固定在肠胃胀气者腹部，在佩带好该装置后启动电源，具体的，佩戴者将弹力带150放在腰后，然后将两端的固定器140卡接在主壳110两端，使缓冲板130紧贴腹部胀气位置，然后接通电源使该装置开始工作；通过运动组件200带动滚动组件300在安装组件100内沿着一定的轨迹运动，具体的，“u”形卡栓310在运动车220带动下沿着轨道210运动，从而使滚轮320沿着轨道210的轨迹在缓冲板130表面运动，而按摩组件400则在滚动组件300带动下对轨道210轨迹对应的患者腹部进行按摩；同时带动按摩组件400做往复运动，从而对佩戴者腹部进行按摩，具体的，在滚轮320在缓冲板130上滚动期间，与滚轮320偏心连接的往复轮450在限位框430内做往复运动，从而带动按摩捶460不断对缓冲板130进行间隔敲击，经过缓冲板130缷力后对佩戴者腹部进行按摩。
