1.本实用新型属于医疗器械技术领域，特别是涉及一种急救呼吸气囊。


背景技术：

2.心肺复苏，是针对骤停的心脏和呼吸采取的救命技术，目的是为了恢复患者自主呼吸和自主循环；目前，医护人员在对患者进行心肺复苏的过程中使用到了医疗器械——急救呼吸气囊，急救呼吸气囊包含有以下部件：面罩、单向阀、球体以及氧气储气阀组；
3.经检索，在专利公告号为cn218356894u的专利文献中公开了一种急救呼吸气囊，具体涉及急救呼吸气囊技术领域，包括急救呼吸气囊主体，所述急救呼吸气囊主体包括进气阀，所述进气阀顶端连通有球囊，所述进气阀底端连通有储气阀和氧气连接管，所述储气阀底端连通有储气袋。本实用新型通过先拆开密封盖，然后拉动输气管将滑块移到弧形板底端，利用插块和插孔插接，对滑块起到限位固定作用，然后使用氧气管往储气囊内输送氧气，使储气袋在套筒内部充气变大之后，医护人员就可以挤压球囊，利用进气阀、储气阀、单向阀和压力安全阀控制氧气的流向，帮助患者进行呼吸，储气袋一直放置在套筒内部，利用套筒对储气袋起到保护作用，提高储气袋的使用寿命。
4.但它在实际使用中仍存在以下弊端：
5.1、在专利公告号为cn218356894u的专利文献中公开的一种急救呼吸气囊中通过设置的套筒对储气袋进行隐藏防护，进而避免了储气袋在使用的过程中被外物划破，进而有利于提升储气袋的使用寿命，但医护人员在使用在专利公告号为cn218356894u的专利文献中公开的一种急救呼吸气囊的过程中，一手需要将面罩固定在患者面部，另一只手需要按压球囊，故而无法对套筒进行握持限定，而套筒本身具有一定重量，如果不对套筒进行握持限定，会由于套筒的重力影响带动球囊向下弯折，进而影响球囊的正常工作，故而需要增加一名医护人员握持套筒，进而增加人力的消耗；
6.2、在专利公告号为cn218356894u的专利文献中公开的一种急救呼吸气囊中通过设置的滑板和弧形板的配合，对位于套筒内部的呼吸气囊部件进行移动限定，进而避免了储气袋移出套筒内部，但造成了面罩移动距离有限，进而使得无法依据患者的位置调整面罩的位置，而是通过调整患者在病床的位置来适应于面罩的位置，甚至在移动患者位置的过程中对患者造成不适。
7.因此，在专利公告号为cn218356894u的专利文献中公开的一种急救呼吸气囊，无法满足实际使用中的需求，所以市面上迫切需要能改进的技术，以解决上述问题。


技术实现要素：

8.本实用新型的目的在于提供一种急救呼吸气囊，通过设置底部组件和内部组件，解决了在专利公告号为cn218356894u的专利文献中公开的一种急救呼吸气囊存在的增加了人力消耗，以及面罩调整距离有限的问题。
9.为解决上述技术问题，本实用新型是通过以下技术方案实现的：
10.本实用新型为一种急救呼吸气囊，包括底部组件、外部组件和内部组件，外部组件下侧中部连接有四个底部组件，外部组件内部连接有内部组件，外部组件包含有前半壳、外螺纹盖和后半壳；前半壳正后侧有后半壳，前半壳上侧等间距连接有合页，前半壳和后半壳内侧壁开设有u形滑槽，前半壳内部一侧连接有内螺纹环，内螺纹环一侧呈环形阵列开设有插孔，内螺纹环与外螺纹盖螺纹连接，前半壳和后半壳另一侧开设有半孔槽。
11.进一步地，底部组件包含有耳板和u形板；两个耳板左右对称连接在前半壳下侧，两个耳板左右对称连接在后半壳下侧，u形板外侧螺纹连接有第一螺栓，耳板外侧螺纹连接有第二螺栓。
12.进一步地，内部组件包含有限定件和按压件；按压件一侧连接有连接件，连接件一侧连接有呼吸件，按压件另一侧连接有储气件，按压件外周另一侧连接有限定件。
13.进一步地，按压件包含有按压气囊和进气阀；按压气囊另一侧连接有进气阀，进气阀另一侧从上到下依次连接内有氧气连接管和第二连接管，第二连接管上连接有储气阀。
14.进一步地，限定件包含有凸块和环形块；环形块位于进气阀外周，环形块外周连接有凸块，环形块一侧呈环形阵列分布有凸轴。
15.进一步地，连接件包含有第一连接管和安全阀；第一连接管另一侧与按压气囊一侧连通，第一连接管上连接有安全阀。
16.进一步地，呼吸件包含有弯管和面罩；面罩上侧连接有弯管，弯管下侧连接有呼气阀，弯管上侧连接有单向阀，弯管另一侧与第一连接管一侧连接。
17.进一步地，储气件包含有伸缩管和储气袋；储气袋一侧连接有伸缩管，伸缩管一侧与第二连接管另一侧连接。
18.本实用新型具有以下有益效果：
19.1、本实用新型通过设置底部组件，将外部组件限定在病床边沿处，进而不需要医护人员用手握持外部组件，进而解放了医护人员的双手，且只需要一名医护人员即可操控该急救呼吸气囊对患者进行心肺复苏，进而解决了在专利公告号为cn218356894u的专利文献中公开的一种急救呼吸气囊存在的增加了人力消耗的问题。
20.2、本实用新型通过设置内部组件，使得通过伸缩管的伸张和受损，便于医护人员依据患者位置的需要，调整面罩与患者面部之间的距离，进而不需要调整患者的位置来适应面罩的位置，进而避免了在患者移动的过程中造成的不适，进而有利于患者的心肺复苏，进而解决了在专利公告号为cn218356894u的专利文献中公开的一种急救呼吸气囊存在的面罩调整距离有限的问题。
附图说明
21.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

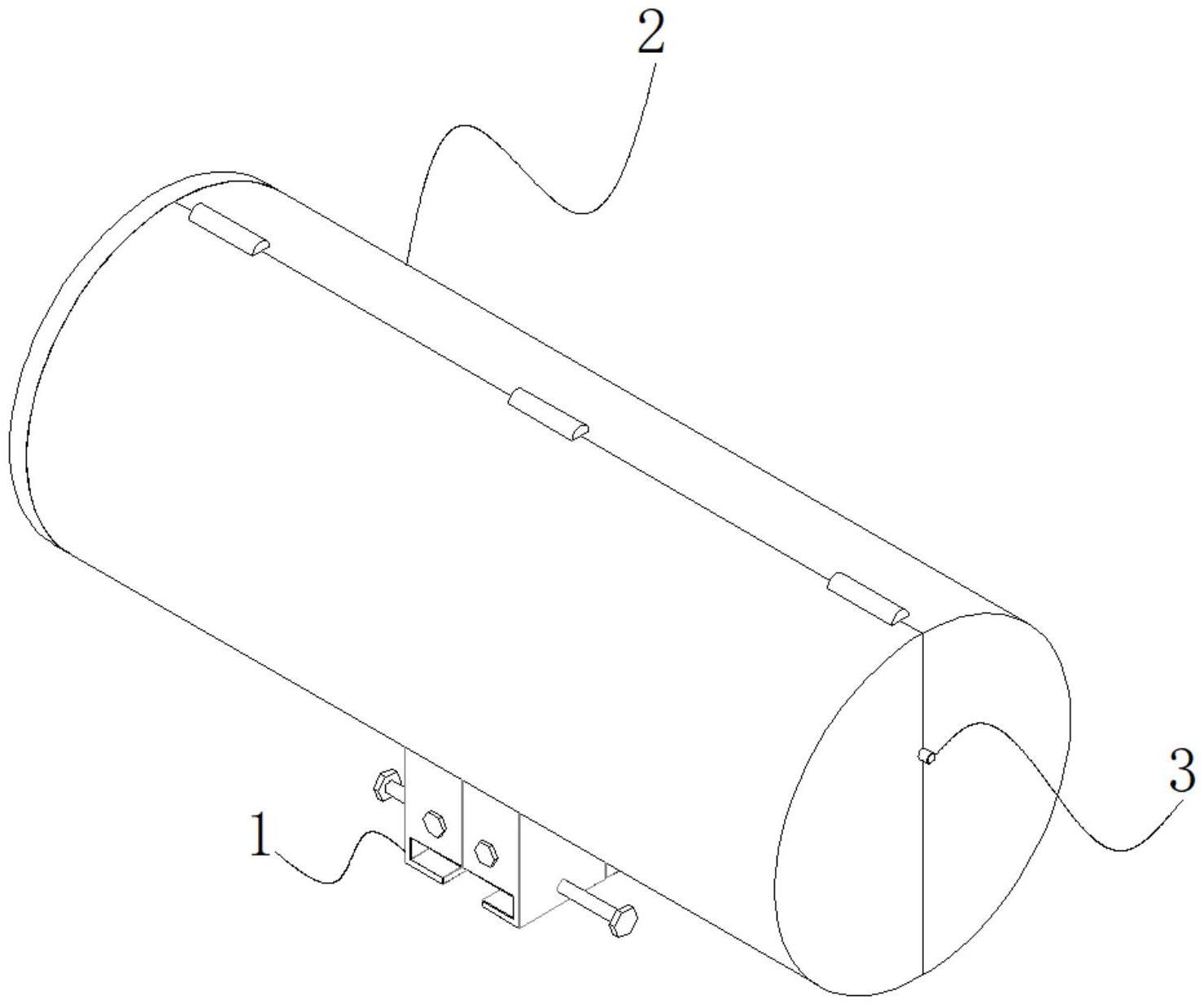

22.图1为一种急救呼吸气囊的结构示意图；
23.图2为外部组件和底部组件的连接示意图一；
24.图3为外部组件和底部组件的连接示意图二；
25.图4为内螺纹环的结构示意图；
26.图5为内部组件的结构示意图；
27.图6为按压件和限定件的连接示意图；
28.图7为按压气囊和连接件的连接示意图；
29.图8为第一连接管和呼吸件的连接示意图；
30.图9为第二连接管和储气件的连接示意图。
31.附图中，各标号所代表的部件列表如下：
32.1、底部组件；11、耳板；12、第一螺栓；13、第二螺栓；14、u形板；2、外部组件；21、前半壳；22、外螺纹盖；23、合页；24、后半壳；25、半孔槽；26、内螺纹环；27、u形滑槽；28、插孔；3、内部组件；31、限定件；311、凸块；312、凸轴；313、环形块；32、连接件；321、第一连接管；322、安全阀；33、呼吸件；331、弯管；332、单向阀；333、呼气阀；334、面罩；34、按压件；341、按压气囊；342、进气阀；343、氧气连接管；344、第二连接管；345、储气阀；35、储气件；351、伸缩管；352、储气袋。
具体实施方式
33.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
34.请参阅图1至9所示，本实用新型为一种急救呼吸气囊，包括底部组件1、外部组件2和内部组件3，外部组件2下侧中部连接有四个底部组件1，外部组件2内部连接有内部组件3；
35.医护人员操控该急救呼吸气囊对患者进行心肺复苏的工作步骤如下：医护人员将底部组件1沿着病床边沿进行移动，直至将外部组件2移动至工作位置上为止，医护人员锁定底部组件1在病床上的位置，外部组件2和内部组件3在病床上的位置限定，医护人员打开外部组件2，将内部组件3施加远离外部组件2内部方向的外力，内部组件3移出外部组件2，直至面罩334能够与患者面部贴合为止，医护人员将面罩334戴在患者面部，操控内部组件3对患者进行心肺复苏。
36.其中如图1、2、3、4所示，外部组件2包含有前半壳21、外螺纹盖22和后半壳24；前半壳21正后侧有后半壳24，前半壳21上侧等间距连接有合页23，前半壳21和后半壳24内侧壁开设有u形滑槽27，前半壳21内部一侧连接有内螺纹环26，内螺纹环26一侧呈环形阵列开设有插孔28，内螺纹环26与外螺纹盖22螺纹连接，前半壳21和后半壳24另一侧开设有半孔槽25；
37.底部组件1包含有耳板11和u形板14；两个耳板11左右对称连接在前半壳21下侧，两个耳板11左右对称连接在后半壳24下侧，耳板11下侧连接有u形板14，u形板14外侧螺纹连接有第一螺栓12，耳板11外侧螺纹连接有第二螺栓13；
38.医护人员将u形板14从病床一端沿着床沿移动，底部组件1移动，外部组件2移动，直至外部组件2移动至工作位置上为止，医护人员逆时针转动第一螺栓12，第一螺栓12逆时针转动且向靠近病床的方向移动，直至将u形板14限定在病床边沿上，外部组件2限定在病床边沿上；当医护人员顺时针转动第二螺栓13时，解除前半壳21和后半壳24之间的锁定连接，医护人员对前半壳21和后半壳24施加背向的外力，前半壳21和后半壳24以合页23为轴
作圆弧移动，即前半壳21和后半壳24打开，内部组件3漏出，反之，将内部组件3隐藏在外部组件2内部。
39.其中如图1、5、6、7、8、9所示，内部组件3包含有限定件31和按压件34；按压件34一侧连接有连接件32，连接件32一侧连接有呼吸件33，按压件34另一侧连接有储气件35，按压件34外周另一侧连接有限定件31；
40.按压件34包含有按压气囊341和进气阀342；按压气囊341另一侧连接有进气阀342，进气阀342另一侧从上到下依次连接内有氧气连接管343和第二连接管344，第二连接管344上连接有储气阀345；
41.限定件31包含有凸块311和环形块313；环形块313位于进气阀342外周，环形块313外周连接有凸块311，环形块313一侧呈环形阵列分布有凸轴312；
42.连接件32包含有第一连接管321和安全阀322；第一连接管321另一侧与按压气囊341一侧连通，第一连接管321上连接有安全阀322；
43.呼吸件33包含有弯管331和面罩334；面罩334上侧连接有弯管331，弯管331下侧连接有呼气阀333，弯管331上侧连接有单向阀332，弯管331另一侧与第一连接管321一侧连接；
44.储气件35包含有伸缩管351和储气袋352；储气袋352一侧连接有伸缩管351，伸缩管351一侧与第二连接管344另一侧连接；
45.医护人员顺时针转动外螺纹盖22，外螺纹盖22顺时针转动且向远离内螺纹环26的方向移动，即完成外螺纹盖22的拆卸，医护人员对弯管331施加远离前半壳21方向的外力，凸块311沿着u形滑槽27向远离前半壳21内部的方向移动，环形块313向靠近内螺纹环26的方向移动，直至按压气囊341完全移出外部组件2内部为止，此时，当面罩334仍旧不便于与喊着面部接触时，医护人员一手限定外部组件2的出口端，避免储气袋352移出外部组件2内部，另一只手继续对弯管331施加远离外部组件2内部方向的外力，伸缩管351伸展，面罩334继续向靠近患者面部的方向移动，直至面罩334完全与患者面部贴合为止，医护人员操控内部组件3对患者进行心肺复苏；其中，内部组件3即为现有公开的呼吸气囊，故在此不再对内部组件3的使用步骤进行赘述。
46.以上仅为本实用新型的优选实施例，并不限制本实用新型，任何对前述各实施例所记载的技术方案进行修改，对其中部分技术特征进行等同替换，所作的任何修改、等同替换、改进，均属于在本实用新型的保护范围。
