1.本实用新型涉及断路器结构技术领域，具体为一种断路器用桥接结构。


背景技术：

2.接线端子作为电源进线输入端，而作为输出配电部分需要用断路器控制，在相邻位置的接线端子与断路器之间需要通过导线进行电性连接。现有技术是在接线端子和断路器之间直接连接一根满足载流量要求的导线，导线两端分别通过螺丝与接线端子和断路器固定；
3.根据公开号为：“cn201780946u”，一种塑壳断路器的插入式桥接结构，包括用以安装断路器的上基座和下基座，所述的桥接结构还包括安装板，所述上基座安装在安装板的上端，所述下基座安装在安装板的下端。本实用新型提供一种降低安装误差、安装方便的塑壳断路器的插入式桥接结构，在实际的使用过程中当大电流流通时产生的热量都聚集在接插排、桥接触头和桥接插刀的周围，致使热空气无法快速对流，迅速散热；长时间通电后桥接触头因温度过高，会发生触点熔焊，甚至出现烧毁的现象因此根据上述提出的问题做出了改进。


技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本实用新型提供了一种断路器用桥接结构。
6.(二)技术方案
7.为实现上述目的，本实用新型提供如下技术方案：一种断路器用桥接结构，包括：
8.断路器本体；
9.弹性开关，活动安装于所述断路器本体上；
10.连接散热机构，设置于所述断路器本体的外壁一侧；
11.卡接块，设置于所述断路器本体的背部；
12.固定机构，设置于所述卡接块的内部；
13.所述断路器本体的外壁左侧开设有通槽。
14.优选的，所述连接散热机构包括：
15.滑轨，固定安装于断路器本体开设的通槽的外壁；
16.盖门，铰接于所述通槽的顶部；
17.支撑座，固定安装于开设的通槽的外壁上；
18.刷板，滑动连接于所述盖门上；
19.连接绳一，一端固定连接于所述盖门上，另一端固定连接于所述刷板上；
20.弹簧一，一端固定连接于所述支撑座的顶部，另一端向上延伸固定连接于所述刷板的底部，通过通槽外壁两侧对称安装有两组滑轨，且在滑轨上连接有刷板，刷板底部安装有刷毛，且在开设的通槽上安装有阻尼铰链，在阻尼铰链的作用下使盖门一直处于张开的
情况。
21.优选的，所述弹性开关上固定连接有连接绳二，且连接绳的另一端向外延伸固定连接于盖门的外壁上。
22.优选的，所述滑轨的数量为两组，两组所述滑轨分别对称安装于开设通槽的左右两端，且支撑座的数量为若干组水平设置。
23.优选的，所述固定机构包括：
24.内板，固定安装于所述卡接块的内部；
25.弹簧二，一端固定连接于所述内板上，另一端向左延伸；
26.插杆，固定连接于所述弹簧二的延伸端；
27.把手，固定安装于所述插杆的顶端。
28.优选的，所述把手与插杆为l形设置，且固定机构的数量为若干组，分别对称安装于所述断路器本体的背部。
29.(三)有益效果
30.与现有技术相比，本实用新型提供了一种断路器用桥接结构，具备以下
31.有益效果：
32.一、该一种断路器用桥接结构，通过断路器本体的一侧开设有通槽，且开设的通槽外壁两侧对称安装有两组滑轨，且在滑轨上连接有刷板，刷板底部安装有刷毛，且在开设的通槽上安装有阻尼铰链，在阻尼铰链的作用下使盖门一直处于张开的情况，且在盖门上连接有连接绳二，连接绳二的另一端固定连接在弹性开关上，通过弹性开关跳闸时带动连接绳二将盖门向下盖合。
33.二、该一种断路器用桥接结构，通过盖门底部连接有连接绳一，连接绳一另一端固定连接在刷板上，通过盖门张开的时候向上移动对通槽内壁安装的筛网表面进行清刷防止表面结灰等情况发生，在卡接块的内部安装有内板，内板上连接有弹簧二，在弹簧二向外的作用力下使插杆具有阻力更好的进行固定。
附图说明
34.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

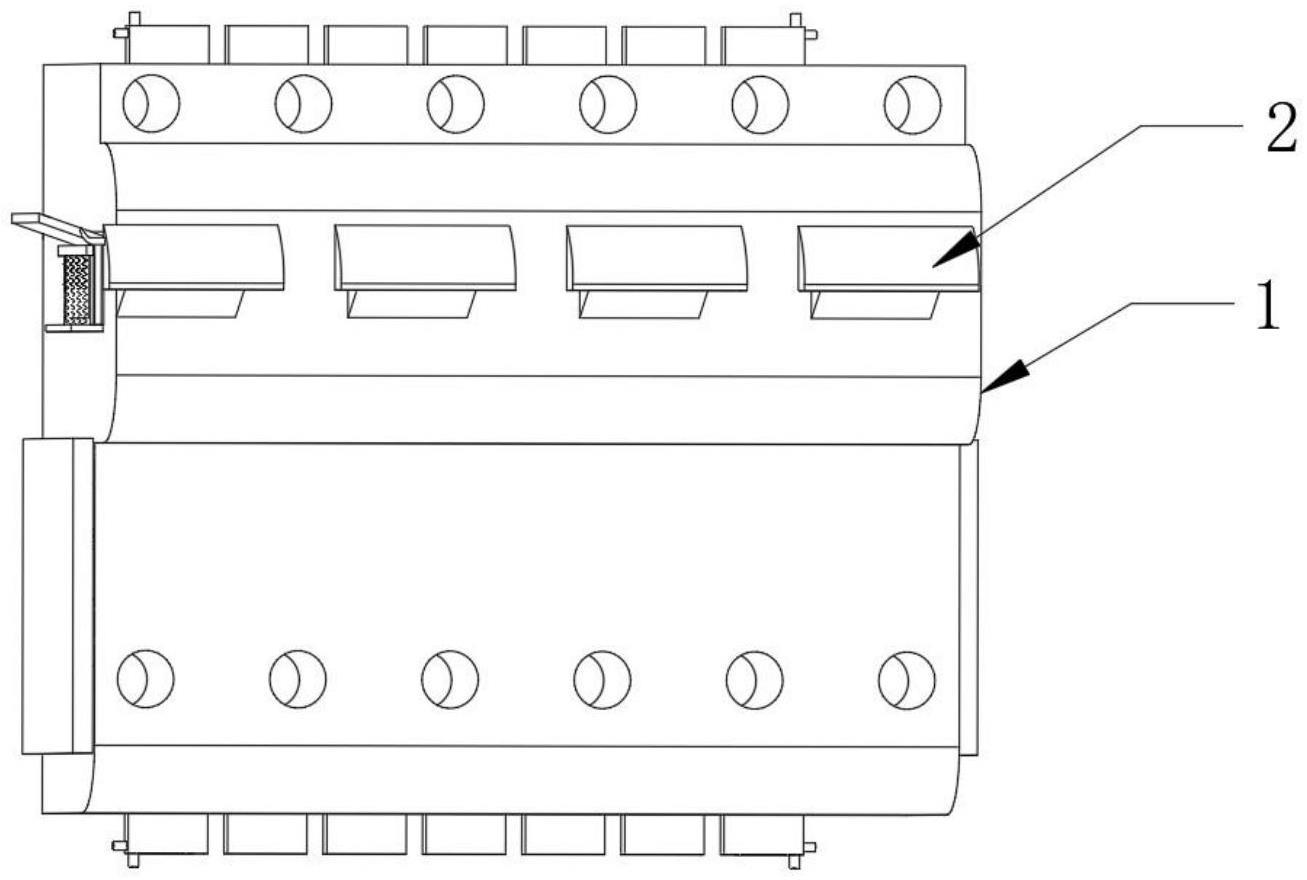

35.图1为本实用新型主视示意图；
36.图2为本实用新型侧视示意图；
37.图3为本实用新型a放大结构示意图；
38.图4为本实用新型卡接块剖视结构示意图。
39.图中：1、断路器本体；2、弹性开关；3、连接散热机构；31、滑轨；32、盖门；33、支撑座；34、刷板；35、连接绳一；36、弹簧一；4、卡接块；5、固定机构；51、内板；52、弹簧二；53、把手；54、插杆。
具体实施方式
40.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的
实施例。
41.实施例一
42.如图1-4所示，本实用新型提供了一种断路器用桥接结构，包括：断路器本体1，弹性开关2，活动安装于断路器本体1上，连接散热机构3，设置于断路器本体1的外壁一侧，卡接块4，设置于断路器本体1的背部，固定机构5，设置于卡接块4的内部，断路器本体1的外壁左侧开设有通槽，连接散热机构3包括：滑轨31，固定安装于断路器本体1开设的通槽的外壁，盖门32，铰接于通槽的顶部，支撑座33，固定安装于开设的通槽的外壁上，刷板34，滑动连接于盖门32上，连接绳一35，一端固定连接于盖门32上，另一端固定连接于刷板34上，弹簧一36，一端固定连接于支撑座33的顶部，另一端向上延伸固定连接于刷板34的底部，通过通槽外壁两侧对称安装有两组滑轨31，且在滑轨31上连接有刷板34，刷板34底部安装有刷毛，且在开设的通槽上安装有阻尼铰链，在阻尼铰链的作用下使盖门32一直处于张开的情况。
43.在本实施例中，通过阻尼铰链的作用下使盖门32一直处于张开的情况，且在盖门32上连接有连接绳二，连接绳二的另一端固定连接在弹性开关2上，通过弹性开关2跳闸时带动连接绳二将盖门32向下盖合。
44.实施例二
45.如图1-4所示，在实施例1的基础上，本实用新型提供一种技术方案：弹性开关2上固定连接有连接绳二，且连接绳的另一端向外延伸固定连接于盖门32的外壁上，滑轨31的数量为两组，两组滑轨31分别对称安装于开设通槽的左右两端，且支撑座33的数量为若干组水平设置，固定机构5包括：内板51，固定安装于卡接块4的内部，弹簧二52，一端固定连接于内板51上，另一端向左延伸，插杆54，固定连接于弹簧二52的延伸端，把手53，固定安装于插杆54的顶端，把手53与插杆54为l形设置，且固定机构5的数量为若干组，分别对称安装于断路器本体1的背部。
46.在本实施例中，通过卡接块4的内部安装有内板51，内板51上连接有弹簧二52，在弹簧二52向外的作用力下使插杆54具有阻力更好的进行固定。
47.下面具体说一下该一种断路器用桥接结构的工作原理。
48.如图1-4所示，使用时通过在断路器本体1的内部安装有弹性开关2，且断路器本体1的一侧开设有通槽，且开设的通槽外壁两侧对称安装有两组滑轨31，且在滑轨31上连接有刷板34，刷板34底部安装有刷毛，且在开设的通槽上安装有阻尼铰链，在阻尼铰链的作用下使盖门32一直处于张开的情况，且在盖门32上连接有连接绳二，连接绳二的另一端固定连接在弹性开关2上，通过弹性开关2跳闸时带动连接绳二将盖门32向下盖合，且在盖门32底部连接有连接绳一35，连接绳一35另一端固定连接在刷板34上，通过盖门32张开的时候向上移动对通槽内壁安装的筛网表面进行清刷防止表面结灰等情况发生，且在断路器本体1的背部安装有卡接块4便于安装在闸板内，且在卡接块4的内部安装有内板51，内板51上连接有弹簧二52，在弹簧二52向外的作用力下使插杆54具有阻力更好的进行固定。
