1.本实用新型涉及电缆接线技术领域，特别是涉及一种新型电缆接口。


背景技术：

2.电缆铺设和连接输配电设备时为了使其成为一个连续的线路，需要利用电缆接口将各段线连接为一个整体，从而使得电缆连接时的稳定性以及保证电力或数据传输效果；
3.如授权公告号为cn208782427u的实用新型所公开的一种新型高防护电缆出线接口，包括出线柜，所述出线柜的后侧柜壁上开设有出线孔，且所述出线孔内设置有密封出线接口，所述密封出线接口包括橡胶贯穿管、连接橡胶套管、橡胶夹圈，通过设有密封出线接口，本实用新型结构简单，造价低，本实用新型通过设有橡胶贯穿管与连接橡胶套管，便于安装与更换，实用性强，通过设有弹性皮套与贯穿开孔、弹性圈，本实用新型能够适应不同粗细的输出电缆的贯穿，并且能够有效保证密闭性，能够有效阻止灰尘、小飞虫等杂物进入出线柜，防止安全事故的发生，并且本实用新型通过设有橡胶限位卡圈，能够有效将密封出线接口牢固的固定在出线柜上，防止松动，适合广泛推广。然而该技术方案在应用的过程中电缆与接口的连接处容易受到外力压迫弯折，长时间弯折时电缆容易折损，从而影响电缆使用的稳定安全性，存在着不能对电缆与接口连接处进行防弯折保护的技术问题。


技术实现要素：

4.为了克服现有技术的不足，本实用新型提供一种新型电缆接口，能解决电缆与接口的连接处容易受到外力压迫弯折，长时间弯折时电缆容易折损，从而影响电缆使用的稳定安全性，存在着不能对电缆与接口连接处进行防弯折保护的技术问题。
5.为解决上述技术问题，本实用新型提供如下技术方案：一种新型电缆接口，包括柜壁，所述柜壁的内部设置有安装通孔，所述安装通孔的内部穿接有接口主体，所述接口主体的内部穿接有电缆线束，所述接口主体外部的一侧设置有拆装结构，所述接口主体外部的另一侧和电缆线束的外部之间设置有防折损结构。
6.作为本实用新型的一种优选技术方案，所述防折损结构包括保护套，所述保护套固定连接在接口主体外部的另一侧，所述保护套内部侧壁靠近中间的位置设置有压缩弹簧，所述压缩弹簧的一端分别固定连接有顶片。
7.作为本实用新型的一种优选技术方案，所述拆装结构包括稳定弹片，所述稳定弹片分别固定连接在接口主体外部一侧的两端，所述稳定弹片分别穿接在安装通孔的内部，所述稳定弹片的一侧分别固定连接有限定片，所述限定片的一侧分别设置有防滑垫，所述稳定弹片外部的一侧设置有限定凸条。
8.作为本实用新型的一种优选技术方案，所述压缩弹簧设置有四组，所述压缩弹簧在保护套内部侧壁靠近中间的位置呈等间距排列。
9.作为本实用新型的一种优选技术方案，所述顶片设置有四组，所述顶片分别呈弧形，所述顶片的弧度和电缆线束的外部弧度相同，且顶片分别贴合在电缆线束的外部。
10.作为本实用新型的一种优选技术方案，所述稳定弹片在接口主体的外部呈对称设置，所述稳定弹片和限定片分别呈“l”字形，所述限定凸条分别呈弧形。
11.与现有技术相比，本实用新型能达到的有益效果是：
12.1、通过在接口主体外部的另一侧和电缆线束的外部之间设置有防折损结构，在使用时将电缆线束穿接进接口主体内部同时贯穿保护套内部，同时通过压缩弹簧将顶片分别贴合在电缆线束的外部，以此对电缆线束与接口主体穿接处进行稳定，通过压缩弹簧可在接口处电缆弯折时进行缓冲，通过保护套和压缩弹簧使得电缆线束在接口处不会过度弯折至损坏，从而有效的降低接口电缆弯折损坏的几率，对接口处电缆起到有效保护的作用；
13.2、通过在接口主体外部的一侧设置有拆装结构，在使用时相向按压限定片即可将稳定弹片向内侧弯折，随后将接口主体穿接在安装通孔的内部，同时将稳定弹片穿接在安装通孔的内部，穿接定位后松开限定片稳定弹片反弹顶住安装通孔侧壁，即可将接口主体稳定安装在安装通孔的内部，并通过限定凸条和限定片从而内外两个方向对接口主体进行限位，再次按压限定片收缩稳定弹片即可对接口主体进行拆卸，从而实现了可方便快捷的将接口主体安装在电缆接线柜上以及方便进行拆装的效果，方便安装人员以及后期使用时的检修人员进行检修作业，可操作性强。
附图说明

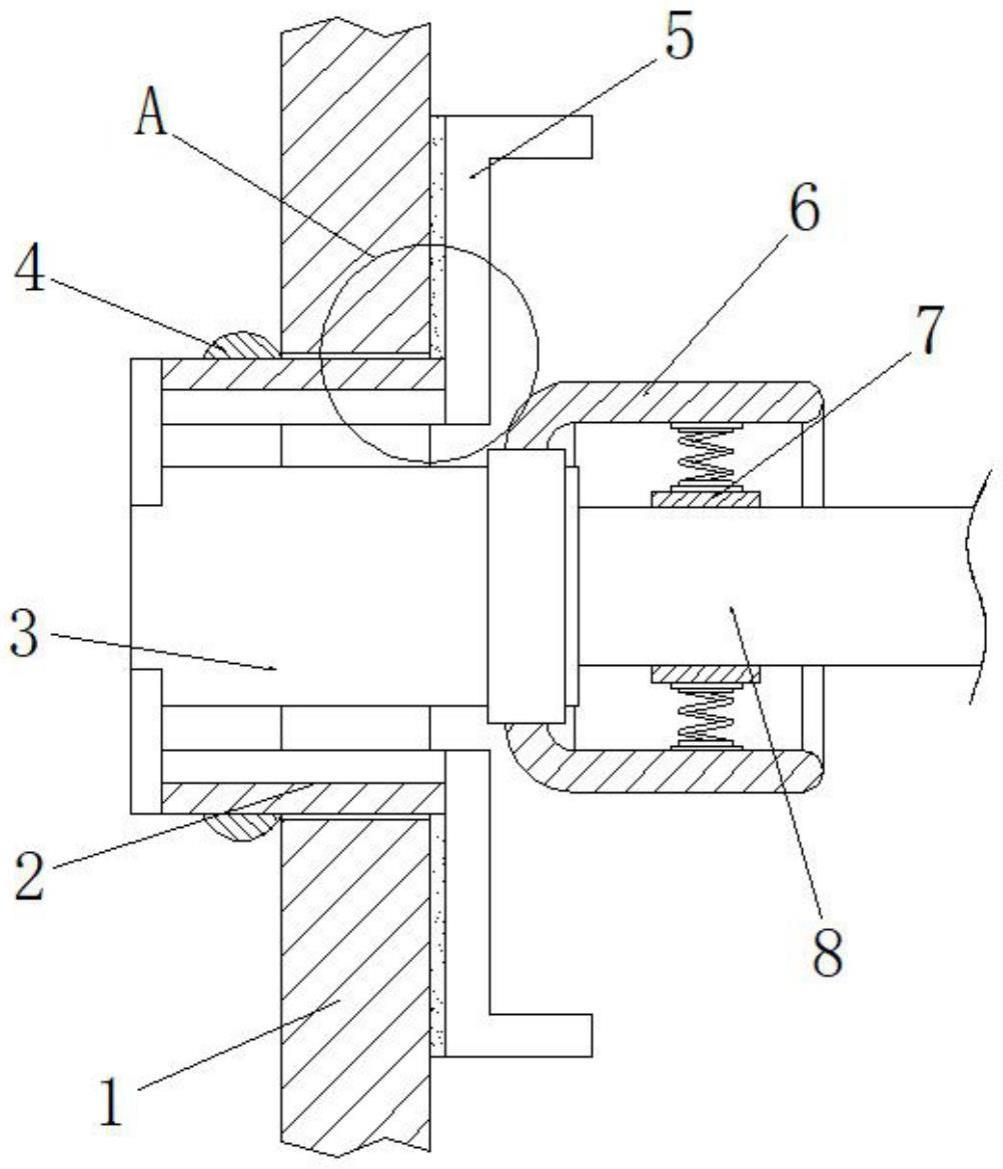

14.图1为本实用新型的正视剖面结构示意图；
15.图2为本实用新型的保护套侧视结构示意图；
16.图3为本实用新型的图1中a处放大结构示意图；
17.图4为本实用新型的稳定弹片侧视剖面结构示意图。
18.其中：1、柜壁；2、稳定弹片；3、接口主体；4、限定凸条；5、限定片；6、保护套；7、顶片；8、电缆线束；9、压缩弹簧；10、防滑垫；11、安装通孔。
具体实施方式
19.为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例，进一步阐述本实用新型，但下述实施例仅仅为本实用新型的优选实施例，并非全部。基于实施方式中的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得其它实施例，都属于本实用新型的保护范围。下述实施例中的实验方法，如无特殊说明，均为常规方法，下述实施例中所用的材料、试剂等，如无特殊说明，均可从商业途径得到。
20.实施例
21.请参照图1-4所示，本实用新型提供一种新型电缆接口，包括柜壁1，柜壁1的内部设置有安装通孔11，安装通孔11的内部穿接有接口主体3，接口主体3的内部穿接有电缆线束8；
22.作为本实施例进一步的实施方式，如图1和图2所示，接口主体3外部的另一侧和电缆线束8的外部之间设置有防折损结构，防折损结构包括保护套6，保护套6固定连接在接口主体3外部的另一侧，保护套6内部侧壁靠近中间的位置设置有压缩弹簧9，压缩弹簧9设置有四组，压缩弹簧9在保护套6内部侧壁靠近中间的位置呈等间距排列，压缩弹簧9的一端分
别固定连接有呈弧形的顶片7，顶片7设置有四组，顶片7的弧度和电缆线束8的外部弧度相同，且顶片7分别贴合在电缆线束8的外部，通过保护套6和压缩弹簧9在接口处对弯折的电缆进行缓冲使得电缆线束8不会过度弯折至损坏，从而有效的降低接口电缆弯折损坏的几率，对接口处电缆起到有效保护的作用；
23.将电缆线束8穿接进接口主体3内部同时贯穿保护套6内部，同时通过压缩弹簧9将顶片7分别贴合在电缆线束8的外部，以此对电缆线束8与接口主体3穿接处进行稳定，通过压缩弹簧9可在接口处电缆弯折时进行缓冲，通过保护套6和压缩弹簧9使得电缆线束8在接口处不会过度弯折至损坏；
24.作为本实施例进一步的实施方式，如图1、图3和图4所示，接口主体3外部的一侧设置有拆装结构，拆装结构包括呈“l”字形的稳定弹片2，稳定弹片2分别固定连接在接口主体3外部一侧的两端，稳定弹片2在接口主体3的外部呈对称设置，稳定弹片2分别穿接在安装通孔11的内部，稳定弹片2的一侧分别固定连接有呈“l”字形的限定片5，限定片5的一侧分别设置有防滑垫10，稳定弹片2外部的一侧设置有呈弧形的限定凸条4，从而实现了可方便快捷的将接口主体3安装在电缆接线柜上以及方便进行拆装的效果，方便安装人员以及后期使用时的检修人员进行检修作业，可操作性强；
25.使用时相向按压限定片5即可将稳定弹片2向内侧弯折，随后将接口主体3穿接在安装通孔11的内部，同时将稳定弹片2穿接在安装通孔11的内部，穿接定位后松开限定片5稳定弹片2反弹顶住安装通孔11侧壁，即可将接口主体3稳定安装在安装通孔11的内部，并通过限定凸条4和限定片5从而内外两个方向对接口主体3进行限位，再次按压限定片5收缩稳定弹片2即可对接口主体3进行拆卸；
26.具体工作原理：
27.在使用电缆接口时，首先相向按压限定片5即可将稳定弹片2向内侧弯折，随后将接口主体3穿接在安装通孔11的内部，同时将稳定弹片2穿接在安装通孔11的内部，穿接定位后松开限定片5稳定弹片2反弹顶住安装通孔11侧壁，即可将接口主体3稳定安装在安装通孔11的内部，并通过限定凸条4和限定片5从而内外两个方向对接口主体3进行限位，随后将需要连接的电缆线束8穿接在接口主体3内部，并且将电缆线束8穿接进接口主体3内部同时贯穿保护套6内部，同时通过压缩弹簧9将顶片7分别贴合在电缆线束8的外部，以此对电缆线束8与接口主体3穿接处进行稳定，通过压缩弹簧9可在接口处电缆弯折时进行缓冲，通过保护套6和压缩弹簧9使得电缆线束8在接口处不会过度弯折至损坏，从而可确保电缆连接时稳定安全。
28.在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。
29.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围
的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
