1.本实用新型涉及美容针领域，具体是一种微针针头的伸缩结构装置。


背景技术：

2.美容针有注射美容针和外用美容针，注射美容针大多用于医院，可以注射一些美白液，使人的肌保持肤白皙细嫩，看起来更加的好看，而一些外用的美容针大多数是家用美容针，用来挑粉刺和挤压脸部的痘痘，防止用手抠脸部，使用起来更加的健康卫生。
3.但是现有的微针针头在使用过程中，美容液渗透效果差，导致美容效果欠佳，而且振动头的滑动部位密封性较差，外部灰尘容易进入而污染美容液。因此，本领域技术人员提供了一种微针针头的伸缩结构装置，以解决上述背景技术中提出的问题。


技术实现要素：

4.本实用新型的目的在于提供一种微针针头的伸缩结构装置，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种微针针头的伸缩结构装置，包括基筒体，所述基筒体内部滑动连接有滑动座，所述滑动座内部一体成型有美容液储存腔体，所述美容液储存腔体底部均匀设置有纳米晶片微美容针，所述纳米晶片微美容针顶端贯穿所述美容液储存腔体的底部设置，所述纳米晶片微美容针的底端穿过所述滑动座设置，所述纳米晶片微美容针上方与所述滑动座之间固定连接有针座。
7.作为本实用新型进一步的方案：所述基筒体一侧壁上开设有导向槽，所述滑动座上方位于所述美容液储存腔体上方区域固定连接有与所述基筒体内孔滑动连接的振动座，所述振动座内部位于滑动座上方一体成型有储液腔体，所述振动座内壁下方等间距开设有四条导液槽，所述振动座与所述滑动座固定连接，所述振动座一侧壁上固定连接有贯穿所述导向槽的导向管座，所述导向管座与所述导向槽滑动连接。
8.作为本实用新型进一步的方案：所述导向管座内部穿设有注液管，所述注液管为l型结构，所述注液管另一端穿过所述振动座后与所述美容液储存腔体连通。
9.作为本实用新型进一步的方案：所述基筒体上方为手持柄，所述手持柄外壁上均匀开设有防滑槽。
10.作为本实用新型进一步的方案：所述手持柄顶端一体成型有连接螺头，所述连接螺头外壁一侧铣平处理，所述连接螺头内部设置有振动头，所述振动头为t型结构，所述振动头与所述连接螺头滑动连接。
11.作为本实用新型进一步的方案：所述振动头外围设置有伸缩护套，所述伸缩护套与所述振动头以及所述连接螺头均胶接，所述伸缩护套为柔性塑料材质，且可以随着所述振动头的上下运动而折叠和展开。
12.与现有技术相比，本实用新型的有益效果是：
13.1、本实用新型通过针座固定纳米晶片微美容针，可以在振动头振动时，改变储液腔体内部的压强，将美容液从导液槽中挤出，通过纳米晶片微美容针上下高频振动打通肌肤表层通道，促进肌肤吸收，然后将美容液通过导流槽导出后，渗入到皮肤内部，实现美容，渗透力强，可以有效的锁住营养，效果更佳；
14.2、本实用新型中伸缩护套可以随着振动头的上下运动而折叠和展开，进而可以为振动头与连接螺头的内孔部位进行密封防护，避免外部灰尘进入，进而避免美容液被灰尘污染，而且可以对振动头的顶端与基筒体之间进行密封防护，可以有效的防止液体回流到仪器里面，提高使用的安全性。
附图说明

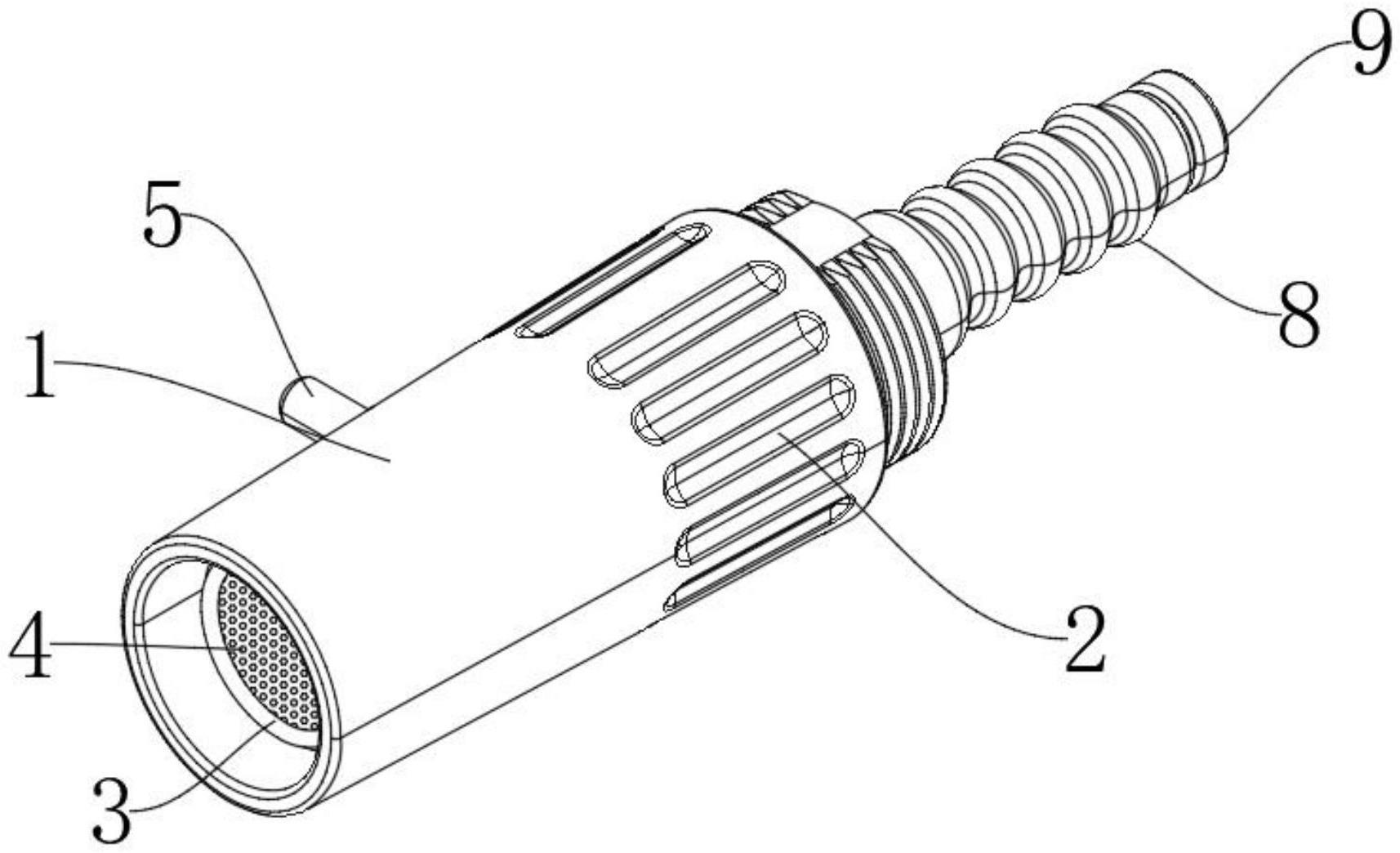

15.图1为本实用新型的结构示意图；
16.图2为本实用新型的背视结构图；
17.图3为本实用新型的剖视图。
18.图中：1、基筒体；2、手持柄；3、针座；4、纳米晶片微美容针；5、注液管；6、导向管座；7、导向槽；8、伸缩护套；9、振动头；10、滑动座；11、美容液储存腔体；12、导液槽；13、振动座；14、储液腔体；15、连接螺头。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1～3，本实用新型实施例中，一种微针针头的伸缩结构装置，包括基筒体1，基筒体1内部滑动连接有滑动座10，美容液储存腔体11底部均匀设置有纳米晶片微美容针4，纳米晶片微美容针4顶端贯穿美容液储存腔体11的底部设置，纳米晶片微美容针4的底端穿过滑动座10设置，纳米晶片微美容针4上方与滑动座10之间固定连接有针座3，通过针座3固定纳米晶片微美容针4，可以在振动头9振动时，改变储液腔体14内部的压强，将美容液从导液槽12中挤出，通过纳米晶片微美容针4上下高频振动打通肌肤表层通道，促进肌肤吸收，然后将美容液通过导流槽12导出后，渗入到皮肤内部，实现美容，渗透力强，可以有效的锁住营养，效果更佳。
21.其中，基筒体1一侧壁上开设有导向槽7，滑动座10上方位于美容液储存腔体11上方区域固定连接有与基筒体1内孔滑动连接的振动座13，振动座13内部位于滑动座10上方一体成型有储液腔体14，振动座13内壁下方等间距开设有四条导液槽12，振动座13与滑动座10固定连接，振动座13一侧壁上固定连接有贯穿导向槽7的导向管座6，导向管座6与导向槽7滑动连接，可以确保滑动座10在上下运动时，导向管座6有足够的滑动空间。
22.其中，导向管座6内部穿设有注液管5，注液管5为l型结构，注液管5另一端穿过振动座13后与美容液储存腔体11连通，美容液储存腔体11内部用于储存美容液，基筒体1上方为手持柄2，手持柄2外壁上均匀开设有防滑槽，可以通过手持手持柄2，实现对此美容针的操控。
23.其中，手持柄2顶端一体成型有连接螺头15，连接螺头15外壁一侧铣平处理，连接螺头15内部设置有振动头9，振动头9为t型结构，振动头9与连接螺头15滑动连接，振动头9与外的的振动设备进行连接。
24.其中，振动头9外围设置有伸缩护套8，伸缩护套8与振动头9以及连接螺头15均胶接，伸缩护套8为柔性塑料材质，且可以随着振动头9的上下运动而折叠和展开，伸缩护套8可以为振动头9与连接螺头15的内孔部位进行密封防护，避免外部灰尘进入，进而避免美容液被灰尘污染，提高使用的安全性，伸缩护套8可以对振动头9的顶端与基筒体1之间进行密封防护，可以有效的防止液体回流到仪器里面，伸缩护套8也可以为振动头的复位提供反向组用力，充当弹簧的作用。
25.本实用新型的工作原理是：在使用此美容针时，可以将此美容针上的注液管5与外部的美容液输送管路连接，将振动头9与外部的振动设备进行连接，然后手持手持柄2，可以将纳米晶片微美容针4对准需要美容的部位，外部振动设备带动振动头9振动，进而带动振动座13、滑动座10以及纳米晶片微美容针4同步振动，可以使得储液腔体14内部的美容液随着纳米晶片微美容针4将皮肤打通后渗透到美容部位，实现美容的效果，通过针座3固定纳米晶片微美容针4，可以在振动头9振动时，改变储液腔体14内部的压强，将美容液从导液槽12中挤出，通过纳米晶片微美容针4上下高频振动打通肌肤表层通道，促进肌肤吸收，然后将美容液通过导流槽12导出后，渗入到皮肤内部，实现美容，渗透力强，可以有效的锁住营养，效果更佳。
26.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
