1.本技术涉及测绘领域，具体涉及一种测距仪。


背景技术：

2.目前市场上的测距仪上的电池为一体式设计，电池均为内置，更换麻烦，且由于电池本身体积和重量均较大，一体式设计的测距仪就显得非常笨重，不方便携带，且由于电池更换麻烦，所以一旦测距仪没电时，就会影响到测距任务。


技术实现要素：

3.鉴于上述问题，本技术提供一种测距仪，其中的电池组件可以即插即用，可以快速给测距仪供电，且电池组件外置可拆卸，测距仪相对更加轻便。
4.为了解决上述问题，本技术提供一种测距仪，包括：底座；测距本体，设置在所述底座上；电池卡槽，设置在所述底座上；电池组件，可拆卸地安装在所述电池卡槽上，用于为所述测距本体供电。
5.其中，所述电池卡槽包括：基座，设置在所述底座上，所述基座的第一表面设有凹槽；侧壁，凸设在所述第一表面相邻的三侧边缘上，所述侧壁的表面上设有沿着第一方向延伸的滑槽；所述电池组件包括壳体以及限位部，所述壳体设有容置空间，所述壳体设有第一开口，所述限位部与所述壳体活动连接，所述限位部部分设置在所述容置空间中，部分自所述壳体上的第一开口凸出所述壳体；在安装所述电池组件时，所述电池组件自所述基座未设有所述侧壁的一侧沿着所述滑槽滑动直至凸出所述壳体的所述限位部与所述凹槽对位卡接，且在所述电池组件滑动过程中，所述滑槽在与所述第一表面垂直的第二方向限制所述电池组件的运动，且自所述第一开口凸出的所述限位部受到所述基座的挤压而朝向所述壳体运动直至在与所述凹槽对位后复位至落入所述凹槽中，进而在所述第一方向上限制所述电池组件的运动。
6.其中，所述壳体进一步设有第二开口，所述限位部的部分自所述第二开口裸露，当所述电池组件安装在所述电池卡槽上时，所述第二开口裸露，且当对自所述第二开口裸露的所述限位部施加作用力时，自所述第一开口凸出所述壳体的所述限位部朝向所述壳体运动。
7.其中，在靠近所述第一表面的方向上，所述凹槽的开口逐渐增大，且所述凹槽与所述第一方向平行的截面呈直角梯形。
8.其中，自所述第一开口凸出的所述限位部包括第一凸起、与所述第一凸起相对设置且平行的第二凸起以及连接所述第一凸起、所述第二凸起的连接部，其中，所述第一凸起、所述第二凸起以及所述连接部的表面处于同一平面；其中，所述第一凸起、所述第二凸起与所述第一方向平行的截面均呈直角梯形，且所述连接部与所述第一方向平行的截面小于所述第一凸起/所述第二凸起与所述第一方向平行的截面。
9.其中，所述测距仪进一步包括：安装架，安装在所述底座上，用于安装所述电池卡
槽。
10.其中，进一步包括：三角架，用于安装所述底座。
11.其中，进一步包括：通信电路板，用于实现所述测距本体与外部设备的通信连接。
12.其中，所述底座设有连接的第一表面以及第二表面，所述测距本体设置在所述底座的第一表面上，所述电池卡槽设置在所述底座的第二表面上。
13.其中，所述测距仪为激光测距仪。
14.有益效果：与现有技术不同的是，本技术采用电池组件外置的设计，更换电池组件简单，可以快速给测距仪供电，即插即用，同时，在不使用时，电池组件可以拆卸，使得测距仪更加轻便。
15.上述说明仅是本技术技术方案的概述，为了能够更清楚了解本技术的技术手段，而可依照说明书的内容予以实施，并且为了让本技术的上述和其它目的、特征和优点能够更明显易懂，以下特举本技术的具体实施方式。
附图说明
16.通过阅读对下文优选实施方式的详细描述，各种其他的优点和益处对于本领域普通技术人员将变得清楚明了。附图仅用于示出优选实施方式的目的，而并不认为是对本技术的限制。而且在全部附图中，用相同的附图标号表示相同的部件。在附图中：
17.图1是本技术测距仪一实施方式的结构示意图；
18.图2是本技术电池卡槽一实施方式的结构示意图；
19.图3是本技术电池组件一实施方式的结构示意图；
20.图4是凹槽沿第一方向截面轮廓结构示意图；
21.图5是本技术限位部一实施方式结构示意图；
22.图6是本技术底座一实施方式结构示意图。
具体实施方式
23.下面将结合附图对本技术技术方案的实施例进行详细的描述。以下实施例仅用于更加清楚地说明本技术的技术方案，因此只作为示例，而不能以此来限制本技术的保护范围。
24.除非另有定义，本文所使用的所有的技术和科学术语与属于本技术的技术领域的技术人员通常理解的含义相同；本文中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本技术；本技术的说明书和权利要求书及上述附图说明中的术语“包括”和“具有”以及它们的任何变形，意图在于覆盖不排他的包含。
25.在本技术实施例的描述中，技术术语“第一”“第二”等仅用于区别不同对象，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量、特定顺序或主次关系。在本技术实施例的描述中，“多个”的含义是两个以上，除非另有明确具体的限定。
26.在本文中提及“实施例”意味着，结合实施例描述的特定特征、结构或特性可以包含在本技术的至少一个实施例中。在说明书中的各个位置出现该短语并不一定均是指相同的实施例，也不是与其它实施例互斥的独立的或备选的实施例。本领域技术人员显式地和隐式地理解的是，本文所描述的实施例可以与其它实施例相结合。
27.在本技术实施例的描述中，术语“和/或”仅仅是一种描述关联对象的关联关系，表示可以存在三种关系，例如a和/或b，可以表示：单独存在a，同时存在a和b，单独存在b这三种情况。另外，本文中字符“/”，一般表示前后关联对象是一种“或”的关系。
28.在本技术实施例的描述中，技术术语“长度”“宽度”“高度”“厚度”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本技术实施例和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术实施例的限制。
29.在本技术实施例的描述中，除非另有明确的规定和限定，技术术语“安装”“相连”“连接”“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；也可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本技术实施例中的具体含义。

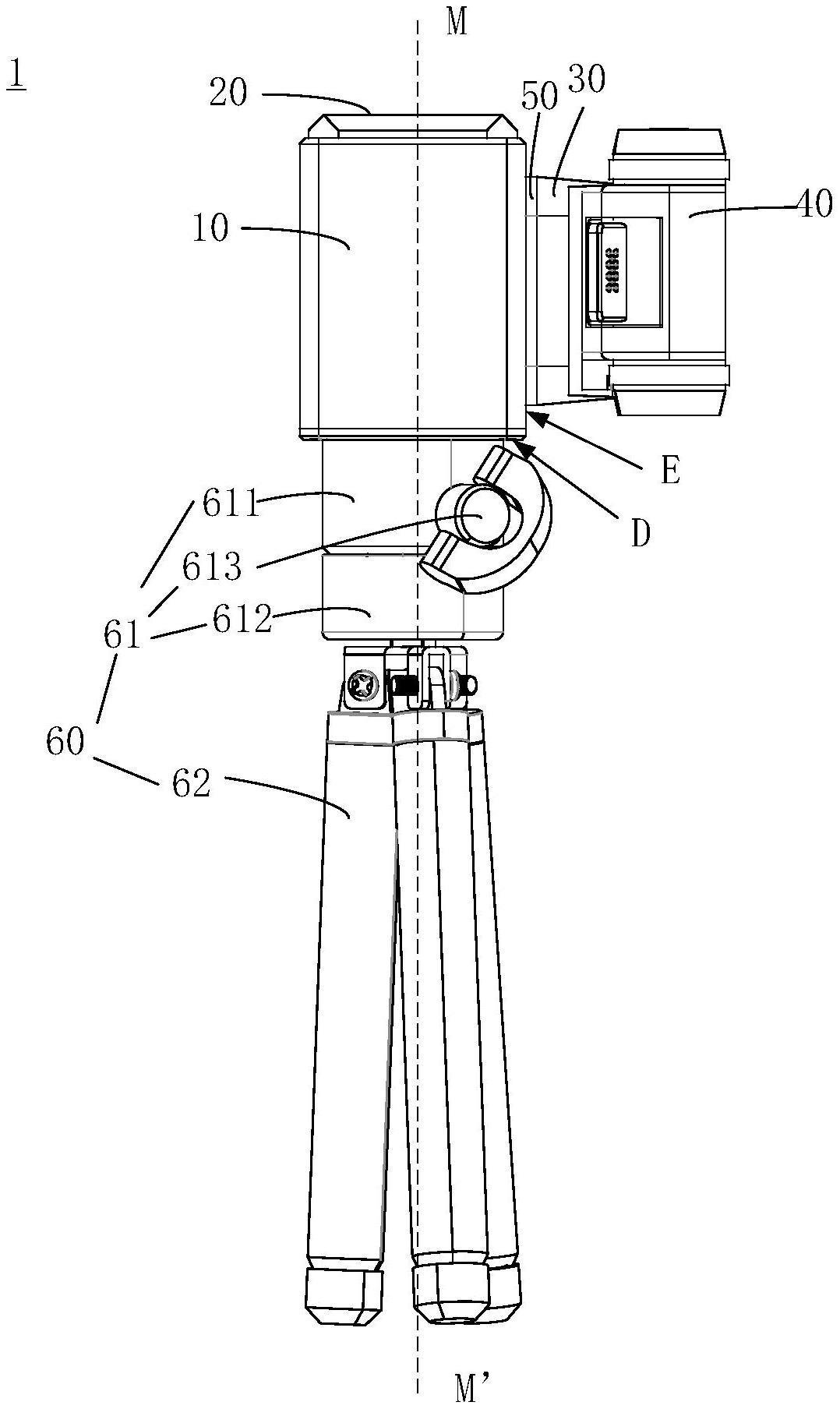

30.请参阅图1，图1是本技术测距仪一实施方式的结构示意图，其中，测距仪1包括底座10、测距本体20、电池卡槽30和电池组件40。测距本体20设置在底座10上；电池卡槽30设置在底座10上；电池组件40可拆卸地安装在电池卡槽30上，用于为测距本体20供电。
31.具体地，测距本体20用于测距，测距本体20安装在底座10上面，底座10中设置有凹槽用于容置测距本体20。电池卡槽30设置于底座10的侧壁上，电池卡槽30用于容纳部分电池组件40，电池卡槽30与测距本体20电连接，电池组件40安装固定在电池卡槽30中时，给测距本体20供电。在一些实施例中，电池组件40可包括锂离子电池、铅酸蓄电池、镍镉电池等。电池组件40从电池卡槽30中拆卸下来时，可给测距本体20断电。通过上述设计，电池组件40外置且可快速更换，以实现测距本体20的即插即用，避免了内置电池组件更换麻烦的缺陷，其次，在测距仪1不使用时，电池组件40可以快速拆卸，这样测距仪1更加轻便。
32.请参考图2，图2是本技术电池卡槽一实施方式的结构示意图，电池卡槽30包括基座301和侧壁302。其中，基座301设置在底座10上，基座301的第一表面a设有凹槽301a；侧壁302凸设在第一表面a相邻的三侧边缘上，侧壁302的表面上设有沿着第一方向x延伸的滑槽302a。
33.请参考图3，图3是本技术电池组件一实施方式的结构示意图，电池组件40包括壳体401以及限位部402，壳体401设有容置空间(图未示)，壳体401设有第一开口401a，限位部402与壳体401活动连接，限位部402部分设置在容置空间(图未示)中，部分自壳体401上的第一开口401a凸出壳体401。
34.请一并参考图2和图3，在安装电池组件40时，电池组件40自基座301未设有侧壁302的一侧沿着滑槽302a滑动直至凸出壳体401的限位部402与凹槽301a对位卡接，且在电池组件40滑动过程中，滑槽302a在与第一表面a垂直的第二方向y限制电池组件40的运动，且自第一开口401a凸出的限位部402受到基座301的挤压而朝向壳体401运动直至在与凹槽301a对位后复位至落入凹槽301a中，进而在第一方向x上限制电池组件40的运动。
35.具体地，电池卡槽30设置有凹槽301a，凹槽301a从第一表面a沿第一表面a垂直方向，向基座301内延伸，此外，在第一表面a上有从基座301向第二方向y延伸的侧壁302，其中，相对间隔设置的两处侧壁302表面设置有沿着第一方向x延伸的滑槽302a，用于电池组件40可相对于电池卡槽30沿第一方向x上相对滑动，剩下的一处侧壁302用于阻挡电池组件
40。在一些实施例中，侧壁302上可以设置有滑槽302a，滑槽类型包括钢珠式、滚轮式、齿轮式等。电池组件40包括壳体401以及限位部402，壳体401主要用于包覆并保护内部的电池，壳体401内部设置有容置空间(图未示)，用于容纳部分限位部402，另外一部分从壳体401的第一开口401a上凸出，第一开口401a的形状与限位部402靠近壳体401的形状匹配。凹槽301a可用于容纳从壳体401的第一开口401a上凸出的限位部402。当将电池组件40安装在电池卡槽30上时，电池组件40相对于电池卡槽30沿第一方向x移动，并且是从基座301未设置有侧壁302的一侧进入，电池组件40上通常可以设置与电池卡槽30上的滑槽302a相匹配的滑轨403，两者运动时相互滑动，且限制电池组件40在第二方向y上的移动。当电池组件40继续向第一方向x运动时，限位部402受到基座301向第二方向y的挤压，限位部402就会向壳体401运动，此时限位部402基本上缩进电池组件40的容置空间中，不会阻挡电池组件40继续沿第一方向x运动，当电池组件40进一步沿第一方向x运动时，限位部402移动到与凹槽301a对应的位置，限位部402就会复位，其中，在一些实施例中，复位可通过弹簧件，弹簧垫等实现复位功能，此时限位部402与凹槽301a完全卡接在一起，与侧壁302一起起到限制电池组件40沿第一方向x运动，相对设置的两个侧壁302限制电池组件40在另外两个方向的运动，电池组件40安装在电池卡槽30中，电池组件40可给测距本体20供电。通过上述设计电池组件40的仅通过第一方向x安装，更加方便，且安装完可完全固定住电池组件40，可给测距本体20稳定供电。
36.本技术的实施例中，请参阅图3，电池卡槽30还包括开孔303，开孔303主要用于电池组件40与测距本体20之间的电连接。
37.请参考图3，壳体401进一步设有第二开口401b，限位部402的部分b自第二开口401b裸露，当电池组件40安装在电池卡槽30上时，第二开口401b裸露，且当对自第二开口401b裸露的限位部402施加作用力时，自第一开口401a凸出壳体401的限位部402朝向壳体401运动。
38.具体地，当电池组件40安装在电池卡槽30中，第二开口401b裸露，限位部402的部分b从第二开口401b裸露，此时，人员可以通过按压从第二开口401b裸露的限位部402的部分b，相对应的，限位部402从第一开口401a凸出壳体401的限位部402就会向壳体401运动，此时，凹槽301a与限位部402分开卡接，沿第一方向x，电池卡槽30对电池组件40没有运动上的限制，所以电池组件40可以沿第一方向x向远离侧壁302的方向运动，直至电池组件40完全与电池卡槽30分离。通过上述设计在测距本体20不使用时，电池组件40可以轻松地从电池卡槽30中取出。
39.本技术的实施例中，第二开口401b裸露的限位部402的部分b表面还设置有凹凸结构或者纹路，该结构用于增大按压第二开口401b裸露的限位部402的部分b的摩擦力。
40.请参考图4，图4是凹槽沿第一方向截面轮廓结构示意图，在靠近第一表面a的方向上，凹槽301a的开口逐渐增大，且凹槽301a与第一方向x平行的截面呈直角梯形。
41.具体地，凹槽301a沿第一方向x的开口越靠近第一表面a，开口越大，这样在限位部402和凹槽301a对位成功后，限位部402可通过复位，可以很轻松的实现限位部402和凹槽301a之间的卡接，这样电池组件40就能固定安装给测距本体20供电。凹槽301a在第一方向x上的截面轮廓为直角梯形，其中直角梯形的直角边c起到防止电池组件40向第一方向x反方向运动的作用。
42.请一并参阅图3和图5，图5是本技术限位部一实施方式结构示意图，自第一开口401a凸出的限位部402包括第一凸起402a、与第一凸起402a相对设置且平行的第二凸起402b以及连接第一凸起402a、第二凸起402b的连接部402c，其中，第一凸起402a、第二凸起402b以及连接部402c的表面处于同一平面；其中，第一凸起402a、第二凸起402b与第一方向x平行的截面均呈直角梯形，且连接部402c与第一方向x平行的截面小于第一凸起402a或第二凸起402b与第一方向x平行的截面。
43.具体地，第一凸起402a和第二凸起402b相对设置并位于限位部402的两侧，第一凸起402a和第二凸起402b在第一方向x平行的截面均呈直角梯形，其中，直角面用于限制其沿第一方向x的方向运动，其次，限位部402两侧分别设置第一凸起402a和第二凸起402b，主要是为了更好的固定电池组件40和电池卡槽30，使得电池组件40安装完之后供电更加稳定，不会出现旋转或滑动导致的接触不良问题。连接部402c连接第一凸起402a和第二凸起402b，且连接部402c在第一方向x的截面小于第一凸起402a和第二凸起402b的截面，这样设计可以提升整个限位部402的结构强度。在一些其他的实施例中，限位部402可以是一个凸起，这样可以简化结构。
44.请参阅图1，测距仪1还包括安装架50，安装架50安装在底座10上，用于安装电池卡槽30。
45.具体地，安装架50与底座10固定连接，电池卡槽30可以安装在安装架50上，安装架50相对于电池卡槽30可以更加稳固地的固定在底座10。这样的设计方便于电池卡槽30的维护，其次，由于电池组件40本身体积重量的问题，安装架50可以承担更多的重量。在一些实施例中，为了简化设计，安装架50和电池卡槽30也可以是一体化设计。
46.请继续参阅图1，测距仪1进一步包括三角架60，用于安装底座10。
47.具体地，三角架60用于支撑底座10，并间接起到支撑测距本体20、电池卡槽30和电池组件40的作用。
48.本技术的实施例中，请参阅图1，三角架60包括旋转部61和三脚支撑部62，其中三脚支撑部62通过三根支架自由调节整个测距仪1的水平和高度。旋转部61包括固定子部612、旋转子部611和锁定子部613，其中，固定子部612与三脚支撑部62固定连接，旋转子部611可相对于固定子部612绕图示的中心线mm’(中心线mm’是旋转部61的中轴线)旋转，以支持测距仪1能在360度进行旋转并测距，锁定子部613用于在旋转子部611调整旋转并确定方位后，锁定旋转子部611和固定子部612，保证测距仪1在固定方位测量时的稳定性。
49.本技术的实施例中，测距仪1进一步包括通信电路板(图未示)，通信电路板用于实现测距本体20与外部设备的通信连接。
50.具体地，通信电路板可以是无线传感器等，用于与外部设备通信，外部设备可以是笔记本、台式机、平板电脑、手机或者测试终端显示设备等。
51.请参阅图6，图6是本技术底座一实施方式结构示意图，底座10设有连接的第一表面d以及第二表面e，测距本体20设置在底座10的第一表面d上，电池卡槽30设置在底座10的第二表面e上。
52.具体地，第一表面d一般为底座10的底部，用于支撑测距本体20，其中，第一表面d还具有开孔用于与电池组件40电连接，围绕第一表面d有多个侧壁302，第二表面e为多个侧壁302中的一个，电池卡槽30安装在第二表面e上。在本技术的实施例中，侧壁302中的一个
具有开口f，开口f用于提供测距本体20发射测试介质的空间。
53.本技术的实施例中，测距仪1为激光测距仪，激光测距仪是通过发射激光计算距离。当然，一些其他的实施例中，测距仪1还包括超声波测距仪。
