1.本实用新型涉及熔断器技术领域，具体为一种带有防风功能的熔断器。


背景技术：

2.熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
3.经检索，现有技术中申请号为cn202120587607.x的授权专利提出了一种偏置式防风熔断器，包括熔断器本体，所述熔断器本体上设有安装基座，安装基座的一端端头中央水平设有连接端头，所述连接端头与安装基座固定连接，所述安装基座的外部两侧斜上方设有熔断器安装基座，熔断器安装基座与安装基座之间固定连接，所述熔断器安装基座上设有熔断器，熔断器与水平方向成45
°
角偏置安装，熔断器的外部设有防风外罩，熔断器安装基座的上方设有连接支架，所述防风外罩与连接支架之间设有连接轴。
4.上述方案在使用时虽然能够安装更多的熔断器，但由于熔断器是固定安装在防风罩内的，需要对熔断器内的熔断丝进行更换时，不便于对熔断器进行拆除，增加了上述熔断器停电时间，且防护罩把熔断器完全包裹起来，虽然能够具有很好的防风效果，但降低了熔断器周围空气的流速速度，不便于熔断器的散热，基于此，本技术提出一种带有防风功能的熔断器。


技术实现要素：

5.本实用新型提供了一种带有防风功能的熔断器，解决了上述背景技术中提出的不便于对熔断器进行拆除，降低熔断丝更换效率；防护罩把熔断器完全包裹起来，不便于熔断器的散热的问题。
6.本实用新型提供如下技术方案：一种带有防风功能的熔断器，熔断器的熔断管与绝缘子设置成卡接的，且与熔断管端部连接的两个绝缘子之间的距离可以发生改变，实现熔断管的快速更换；在熔断管的外圈设置防风罩，降温风压对熔断管的影响，且空气可以在防风罩内流动，便于熔断管的散热。
7.一种带有防风功能的熔断器，包括底座和熔断管，所述底座顶部的一端固定连接有固定支座结构，所述底座顶部的另一端设有活动支座结构，所述活动支座结构和固定支座结构通过熔断管连接，且所述活动支座结构顶端的内侧设有防风罩，所述防风罩的另一端与固定支座结构的顶端卡接；
8.所述固定支座结构包括与底座固定连接的固定腿，所述固定腿的顶部固定连接有与熔断管端部卡接的卡套，所述卡套的外侧固定连接有与熔断管的动触点接触的静触点；
9.所述活动支座结构包括与底座顶部固定连接的限位套，所述限位套的内腔内活动连接有移动杆，所述移动杆的另一端固定连接有与底座顶部接触的活动腿，所述活动腿的顶部固定连接有与熔断管另一端卡接的另一卡套，另一所述卡套的外侧固定连接有与熔断
管另一端的动触点接触的静触点，所述移动杆与限位套通过连接结构连接；
10.所述防风罩包括与活动支座结构顶端内侧固定连接的固定片和与固定片一端活动连接的活动片，所述活动片靠近固定腿的一端固定连接有限位片，所述固定腿相应位置处设有与限位片适配的限位槽。
11.优选的，所述固定腿和活动腿两者尺寸相同，材质相同，所述固定腿为绝缘材质。
12.优选的，所述固定片的另一端和活动片的另一端均固定连接有减震条，所述固定片的顶端位于卡套的上方。
13.优选的，所述熔断管位于防风罩内腔的中部，所述卡套的外侧固定连接有定位片，所述静触点位于定位片的内腔内，所述卡套和定位片均为绝缘材质。
14.优选的，所述连接结构包括弹簧一、弹簧二和移动块，所述移动杆靠近固定腿的一端的两侧均设有与移动块适配的滑槽，滑槽内腔的中部固定连接有弹簧二，所述弹簧二的另一端与移动块固定连接，所述限位套该端的两侧设有与移动块适配的卡槽，所述移动杆的该端与限位套的另一端通过弹簧一固定连接。
15.优选的，所述移动杆靠近固定腿一端的尺寸大于其另一端的尺寸，所述移动块为l型，所述移动块的竖直端位于移动杆的上方。
16.优选的，所述固定支座结构和活动支座结构均为绝缘材质。
17.与现有技术对比，本实用新型具备以下有益效果：
18.1、该带有防风功能的熔断器，通过活动支座结构的设置，活动腿可以快速的原理固定腿，使活动腿与固定腿之间的距离增大，提高熔断管更换的效率，通过连接结构的设置，活动腿的位置能够快速的固定，便于该熔断器的使用。
19.2、该带有防风功能的熔断器，通过防风罩的设置，防风罩能够对熔断管进行防护，降低大风压对熔断管的影响，使该熔断器能够承受较大的压力，且空气能够在防风罩内进行流动，防风罩不会影响熔断管的散热，便于该熔断器的使用。
附图说明

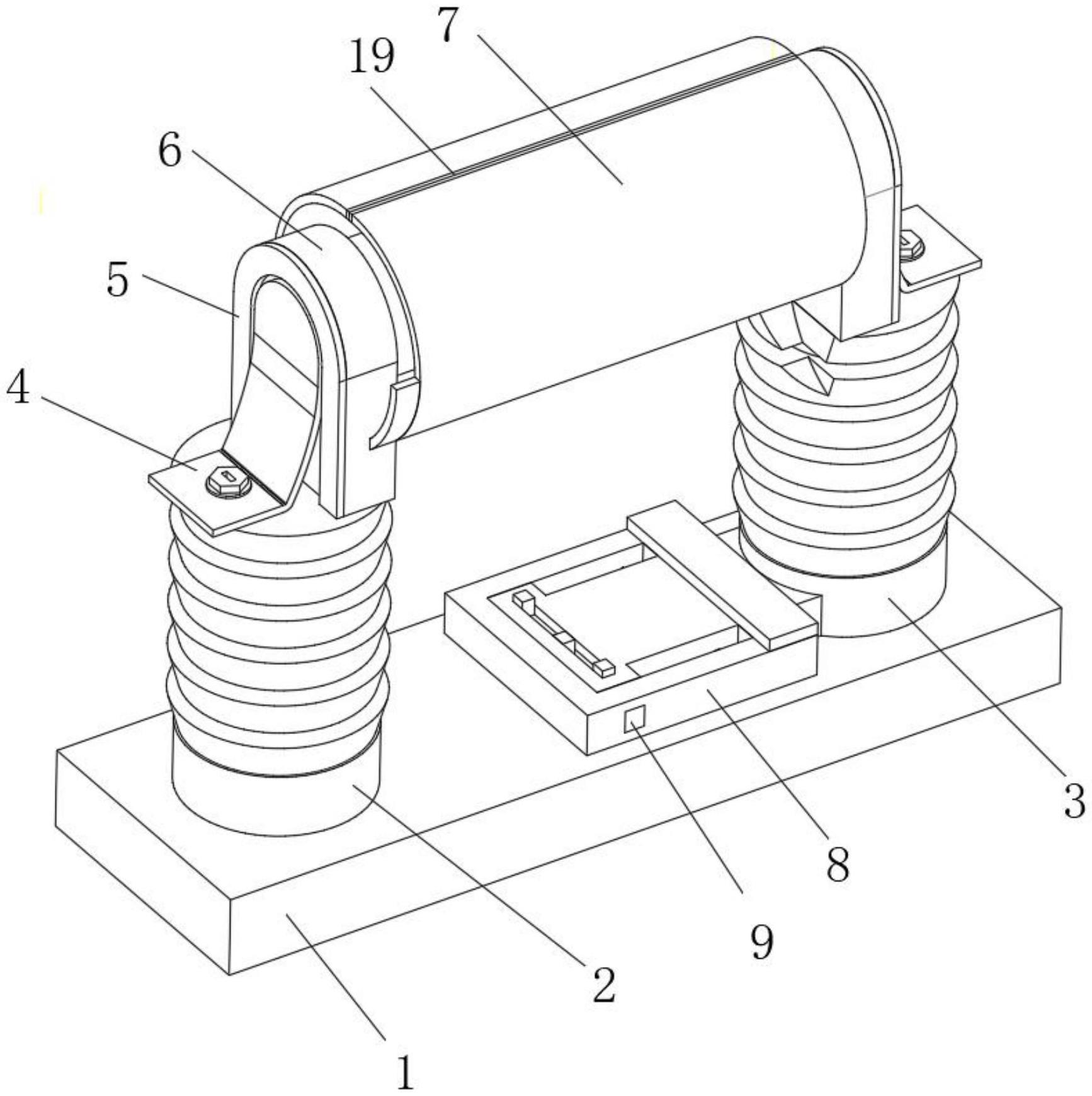

20.图1为本实用新型结构使用示意图；
21.图2为本实用新型结构熔断管更换示意图；
22.图3为本实用新型结构移动杆与限位套连接示意图；
23.图4为本实用新型结构图3爆炸示意图；
24.图5为本实用新型结构卡套示意图。
25.图中：1、底座；2、固定腿；3、活动腿；4、静触点；5、定位片；6、卡套；7、活动片；8、限位套；9、卡槽；10、移动杆；11、移动块；12、弹簧二；13、弹簧一；14、固定片；15、熔断管；17、限位槽；18、限位片；19、减震条。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
27.本实用新型提供了一种带有防风功能的熔断器，包括底座1和熔断管15，利用底座1可以把该熔断器固定在合适位置处，底座1顶部的一端固定连接有固定支座结构，底座1顶部的另一侧设有活动支座结构，固定支座结构、活动支座结构和底座1三者均为绝缘材质，提高该熔断器使用时的安全性。
28.固定支座结构包括与底座1固定连接的固定腿2。
29.活动支座结构包括与底座1顶部固定连接的限位套8，限位套8的内腔内活动连接有移动杆10，移动杆10靠近固定腿2一端的尺寸大于其另一端的尺寸，移动杆10该端顶部的两侧均设有滑槽，滑槽内腔的中部固定连接有弹簧二12，弹簧二12靠近限位套8的一端固定连接有l型的移动块11，移动块11的水平端与滑槽的内腔活动连接，移动块11的竖直端延伸至移动杆10的上方，移动杆10该端远离固定腿2的一侧的两端均固定连接有弹簧一13，弹簧一13的另一端与限位套8的内壁固定连接，且限位套8靠近固定腿2的一端的两侧均设有与移动块11水平端适配的卡槽9。
30.弹簧一13、弹簧二12和移动块11形成了连接结构，通过上述对连接结构的描述可知，当移动块11的端部与卡槽9的内腔卡接时，移动杆10与限位套8能够固定在一起，且此时弹簧一13处于拉伸的状态，使用者同时使移动块11与卡槽9分离时，在弹簧一13回弹力的作用下，移动杆10能够在限位套8的内腔内移动，且移动杆10向远离固定腿2的方向移动。
31.移动杆10的另一端延伸至限位套8的外侧，移动杆10的该端固定连接有活动腿3，活动腿3与固定腿2两者尺寸相同，材质相同，当移动杆10移动时可以带动与之固定连接的活动腿3移动，使活动腿3与固定腿2两者之间的距离可以发生改变，便于熔断管15的更换。
32.固定腿2和活动腿3两者的顶部均固定连接有l型的卡套6，卡套6水平端的顶部固定连接有静触点4，卡套6竖直端靠近静触点4的一侧固定连接有拱形的定位片5，静触点4的顶端位于定位片5的内腔内，定位片5能够对静触点4的该端进行限位，防止静触点4的位置发生移动。
33.卡套6竖直端顶端的中部设有与熔断管15端部适配的贯穿孔，且贯穿孔的内径大于定位片5顶端的内径，如此设置，定位片5能够对熔断管15的端部进行限位，且熔断管15的端部与贯穿孔的内腔处于卡接的状态，此时熔断管15的动触点与静触点4处于接触状态。
34.本实用新型提供的一种带有防风功能的熔断器还包括防风罩，防风罩包括与活动支座结构顶端内侧固定连接的固定片14和与固定片14一端活动连接的活动片7，活动片7靠近固定腿2的一端固定连接有限位片18，固定腿2相应位置处设有与限位片18适配的限位槽17，本技术的一些实施例中，固定片14与活动片7处于铰接的状态，且固定片14和活动片7两者的接触端固定连接有柔性材质的减震条19，减震条19的材质可以为橡胶，设置减震条19的目的是提高固定片14和活动片7两者之间的密封性及降低两者接触时的冲击力。
35.防风罩的顶端位于卡套6的上方，如此设置，可以使防风罩在挡风的同时不影响空气在其内部进行流动，便于熔断管15的散热。
36.通过上述描述可知，该熔断器在使用时，限位片18与限位槽17卡接，此时熔断管15位于防风罩内腔的中部，防风罩对熔断管15进行防护，降低外界大风压对熔断管15的影响，提高该熔断器的抗压性能，便于该熔断器的使用。
37.本技术的一些实施例中，固定支座结构和活动支座结构两者的材质为绝缘材质。
38.综上所述：该带有防风功能的熔断器使用时，利用底座1把该熔断器固定在合适的
位置处，防风罩对熔断管15进行防护，降低外界风压对熔断管15的影响。
39.当需要更换熔断管15时，使用者同时挤压移动块11，使两个移动块11与卡槽9分离，弹簧一13的回弹力带动移动杆10远离固定腿2，移动杆10带动与之固定连接的活动腿3远离固定腿2，活动腿3在移动过程中使防风罩与固定腿2分离，当移动杆10停止移动时，使用者打开活动片7，熔断管15的一端与卡套6分离，使用者水平一端熔断管15，使熔断管15的另一端与另一卡套6分离，完成熔断管15的拆除，熔断管15内的熔丝更换完成后，使用者把熔断管15与固定腿2上的卡套6卡接后，使用者把活动片7复位并水平拉动防护罩，使限位片18与限位槽17卡接，此时弹簧二12的回弹力推动移动块11移动，移动块11与卡槽9自动卡接，实现熔断管15的快速固定。
