园林工具
[技术领域]
[0001]
本实用新型涉及割草机的技术领域，尤其涉及一种具有光电信号传感装置的园林工具。
[

背景技术：
]
[0002]
园林工具如割草机、耙草机、翻土机等是园林维护和家庭用户使用比较频繁的工具，无论是户外大型的草坪或农场的修理、耕种，还是小型家庭庭院的整理美化，都需要园林工具在不同的工况下作业，尤其是光线黑暗的环境或者夜间环境，因此园林工具有必要配置照明光源以满足用户的使用要求。
[0003]
现有技术中有园林工具配置了照明灯，但照明灯需要用户通过手动控制电源的通断和亮度的调节，用户在专注园林操作的同时还要留心光线的变化，对灯光的强弱进行调试，对用户来说比较费事。也有的园林工具在接通电源的同时就自动打开照明灯，这样的设置比较容易浪费电能。
[0004]
因此，确有必要对现有技术加以改进，提供能够根据外界光线的明暗变化自动调节照明光源的园林工具以解决上述问题。
[

技术实现要素：
]
[0005]
针对现有技术的不足，本实用新型的目的在于提供一种能够兼顾照明和节能两种使用需求的园林工具。
[0006]
本实用新型解决现有技术问题可采用如下技术方案：一种园林工具，包括壳体、收容于所述壳体内的电机、由所述电机驱动的执行构件及控制所述电机的主控单元；其中，所述园林工具还包括位于所述壳体上的照明系统，所述照明系统包括位于壳体的顶部的光传感器及位于壳体的前部的照明灯，所述光传感器与所述照明灯电性连接于所述主控单元，所述主控单元根据所述光传感器感测到的外部光线信息以控制所述照明灯的启闭和亮度调节。
[0007]
进一步改进方案为：所述壳体设有自所述顶部向内凹陷的存储区及覆盖于所述存储区的盖板，所述主控单元容纳于所述存储区内，所述光传感器固定于所述盖板上。
[0008]
进一步改进方案为：所述光传感器固定于一集成板上并通过所述集成板连接于所述盖板上，所述光传感器外露于盖板的顶部。
[0009]
进一步改进方案为：所述盖板设有自底面向内凹陷的安装部及设置于所述安装部的两个端部的弹性卡扣，所述集成板收容于所述安装部内，所述弹性卡扣卡接于所述集成板的两端以使所述集成板固定于所述盖板上。
[0010]
进一步改进方案为：所述盖板还设有由顶面覆盖于所述安装部的保护片，所述保护片插设于所述安装部，所述保护片设有沿竖向贯穿的通孔，所述光传感器收容于所述通孔内且露出于所述盖板的顶面。
[0011]
进一步改进方案为：所述园林工具包括位于所述壳体内的电池包，所述壳体设有
接收所述电池包的容腔，所述照明灯和所述光传感器被所述容腔间隔以设置于所述容腔的两端。
[0012]
进一步改进方案为：所述园林工具还包括可枢转地覆盖于所述容腔的上方的翻盖，所述翻盖具有处于静置状态的最高点，所述照明灯与所述最高点的连线同所述照明灯与所述光传感器的连线形成夹角，所述夹角大于30
°
。
[0013]
进一步改进方案为：所述照明灯包括固定于所述壳体内的led灯板及位于所述led灯板上的led灯泡，所述led灯板电性连接于所述主控单元。
[0014]
进一步改进方案为：所述照明灯还包括露出于所述壳体的led灯罩，所述led灯罩覆盖住所述led灯泡。
[0015]
进一步改进方案为：所述园林工具为手推式割草机，所述园林工具包括位于所述壳体的下方的两对行走轮，所述照明系统位于所述两对行走轮之间。
[0016]
与现有技术相比，本实用新型具有如下有益效果：设置了照明系统的园林工具能够在光线较暗的条件下正常工作，且照明光线的强度能根据外界光线的强弱自动调整，能够避免能源的浪费。
[附图说明]
[0017]
下面结合附图对本实用新型的具体实施方式做进一步详细的说明:
[0018]

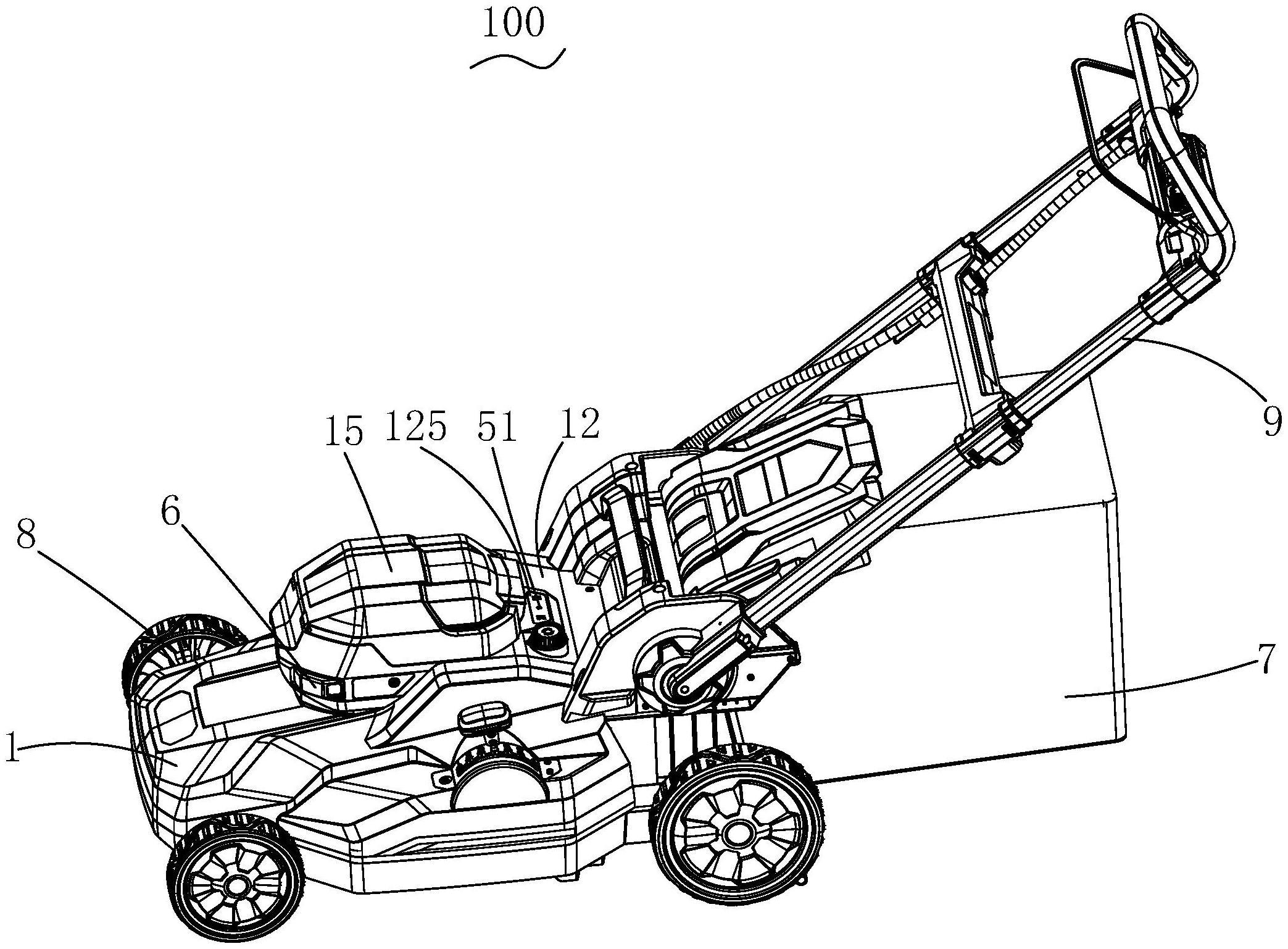

图1是本实用新型园林工具的立体示意图；
[0019]
图2是图1所示的园林工具的部分结构剖视示意图；
[0020]
图3是图1所示的园林工具的部分结构被隐藏后的示意图；
[0021]
图4是图3所示的园林工具的部分结构的放大示意图；
[0022]
图5是图1所示的园林工具的盖板的结构示意图；
[0023]
图6是图1所示的园林工具的盖板的分解示意图。
[0024]
图中附图标记的含义：
[0025]
100、割草机1、壳体2、电机
[0026]
4、主控单元5、集成板51、光传感器
[0027]
6、照明灯61、led灯罩62、led灯板
[0028]
7、集草箱8、行走轮11、容腔
[0029]
12、盖板121、安装部122、弹性卡扣123、通孔13、存储区15、翻盖
[0030]
9、推杆机构125、保护片
[具体实施方式]
[0031]
下面结合附图和实施方式对本实用新型作进一步详细说明。
[0032]
请参阅图1所示，为本实用新型涉及的园林工具，在本实施方式中，园林工具为手推式割草机100，当然，园林工具不限于此，也可以是其他需要在暗光线条件下工作的园林工具。
[0033]
在本实施方式中，割草机100包括壳体1、收容于壳体1内的电机2、由所述电机2驱动的执行构件及控制所述电机2的主控单元4；其中，所述园林工具还包括位于所述壳体1上的照明系统，所述照明系统包括位于壳体1的顶部的光传感器51及位于壳体1的前部的照明
灯6，所述光传感器51与所述照明灯6电性连接于所述主控单元4，所述主控单元4根据所述光传感器51感测到的外部光线信息以控制所述照明灯6的启闭和亮度调节。照明系统的设置有利于园林工具智能地根据外部的光线调整照明灯6的光线强弱，既能根据自然光的明暗调整照明灯6的亮度以满足暗光线条件下工作的需要，又能避免一直亮灯造成电能的消耗，有效地克服了现有技术存在的缺陷。
[0034]
具体地，本实施方式中的执行构件为安装在电机2输出轴上的割草刀片。主控单元4集成于电路板上，用于根据指令控制电机2的运行。割草机100还包括割草刀片的调高结构，用于调整割草的深度。壳体1的后部还附接有集草箱7，用于收集经过割草刀片切碎的草屑，在一些常见的实施方式中，割草刀片与集草箱7之间还设有排草风道，以利于草屑更高效地进入集草箱7。割草机100的壳体1后方还连接有推杆机构9，推杆机构9上设有开关装置以控制执行构件的运动，并在一些实施例中兼具控制行走轮8的行走的功能。推杆机构9与开关装置具有互锁设定，使得割草机100在推杆机构9收缩或折叠的情况下无法触发开关装置，从而避免意外伤人的情况发生。推杆机构9伸缩和围绕壳体1的主体转动，目的在于便于在割草机100闲置的时候进行收纳以节省存放空间。
[0035]
结合图2、3所示，所述壳体1设有自所述顶部向内凹陷的存储区13及覆盖于所述存储区13的盖板12，所述主控单元4容纳于所述存储区13内，所述光传感器51固定于所述盖板12上。存储区13为由壳体1上方向割草刀片的方向延伸形成的凹陷区，主控单元4的电路板和相关的连接线被整齐地收纳于存储区13，避免线缆的杂乱无章。
[0036]
参见图3至图6所示，光传感器51固定于一集成板5上并通过集成板5连接于所述盖板12上，所述光传感器51外露于盖板12的顶部。光传感器51通过集成板5上的线缆与主控单元4连接，从而可以将采集到的光线信息转换成电子信号传递给主控单元4。光传感器51外露于盖板12的顶部，从而更精准地采集割草机100所在工作环境的光线信息。
[0037]
结合图5、图6所示，所述盖板12设有自底面向内凹陷的的安装部121及设置于所述安装部121的两个端部的弹性卡扣122，所述集成板5收容于所述安装部121内，所述弹性卡扣122卡接于所述集成板5的两端以使所述集成板5固定于所述盖板12上。
[0038]
继续参见图5、图6，所述盖板12还设有自顶面覆盖于所述安装部121的保护片125，所述保护片125插设于所述安装部121，所述保护片125设有沿竖向贯穿的通孔123，所述光传感器51收容于所述通孔123内且露出于所述盖板12的顶面。保护片125通过嵌装的方式插设于安装部121，以覆盖住安装部121的开口，保护存储区13免受雨水的侵袭，而设于保护片的通孔123与光传感器51的尺寸匹配，以允许光传感器51露出于盖板12的顶面从而准确地采集外部的光线。
[0039]
所述园林工具包括位于壳体1的电池包，所述壳体1设有接收所述电池包的容腔11，所述照明灯6和所述光传感器51被所述容腔11间隔以设置于所述容腔11的两端。照明灯6和光传感器51分开地设置以避免照明灯6的光线照射对光传感器51所检测的光线造成干扰，影响光传感器51感光的准确率。
[0040]
重新参见图1、图2，所述园林工具还包括可枢转地覆盖于所述容腔11的上方的翻盖15，所述翻盖15具有处于静止状态的最高点，所述照明灯6与所述最高点的连线同所述照明灯6与所述光传感器51的连线形成夹角，所述夹角大于30
°
。照明灯6与光传感器51一前一后地设于翻盖15的两端，且翻盖15的高度设置阻断了照明灯6向光传感器51发射光线的路
径，使得所述光传感器51被隔绝于照明灯6的照射范围之外。
[0041]
在本实施方式中，手推式割草机100包括设于壳体1下方的两对行走轮8，照明系统设于两对行走轮8之间。所述照明系统包括两组照明灯6，所述两组照明灯6对称地设于所述翻盖15前方，帮助用户看清道路。
[0042]
具体地，所述照明灯6包括固定于所述壳体1内的led灯板62及位于所述led灯板62上的led灯泡，所述led灯板62电性连接于所述主控单元4。照明灯6在电控单元的控制下打开或关闭，并在打开时接受电控单元的指令而进行亮度调节。电控单元做出相关指令的数据来源则是光传感器51的感光数据。
[0043]
所述照明灯6还包括露出于所述壳体的led灯罩61，所述led灯罩61覆盖住所述led灯泡，led灯罩61保护led灯泡免受雨水、脏污或硬物的损坏。
[0044]
综上所述，园林工具设置的照明系统能够根据外界光线的明暗变化自动调节照明光线的强度，以取得照明和节能之间的平衡，克服现有技术的缺陷。
[0045]
本实用新型不局限于上述具体实施方式。本领域普通技术人员可以很容易地理解到，在不脱离本实用新型原理和范畴的前提下，本实用新型的园林工具还有其他很多的替代方案。本实用新型的保护范围以权利要求书的内容为准。
