1.本实用新型涉及户外灯技术领域，具体讲是指一种两用的户外灯。


背景技术：

2.随着人们生活质量的日益提高，户外出游被人们越来越重视，户外出行中，夜间出游更为惊险刺激。夜晚温度适宜时，很多露营爱好者都会选择在户外过夜，所以户外使用的露营灯是不可缺少的，而且很多营地的人们喜欢使用灯带用以装饰，以提升氛围感，这也就需要他们同时携带户外灯和灯带，不仅东西较多，携带不便，而且普通灯带在收纳的时候也比较费事。


技术实现要素：

3.针对现有技术的不足，本实用新型的目的在于提供一种两用的户外灯，以解决现有技术中在户外需要使用户外灯和灯带时需要同时携带户外灯和灯带，携带不便，并且普通灯带收纳不便的技术问题。
4.为解决上述技术问题，本实用新型提供了一种两用的户外灯，包括壳体、滚筒、灯带和把手组件，滚筒转动连接在壳体内，滚筒一端连接把手组件且把手组件位于壳体外，灯带一端连接滚筒且灯带卷绕在滚筒上，壳体上设有沿滚筒轴向设置的通槽，灯带另一端穿过通槽并露出在壳体外，滚筒内置电源且电源与灯带电连接，壳体由透明材料制成。
5.采用上述结构后，本实用新型一种两用的户外灯具有以下优点：作为户外灯使用时，灯带收纳在滚筒上、壳体内，透明的壳体能够使得灯带自壳体内向外照亮周围环境，需要作为灯带使用时，通过转动把手组件，令滚筒转动，将灯带从壳体内取出，仅通过一款产品即同时实现了户外灯和灯带的使用，方便携带，并且灯带收纳时同样只需要转动把手组件，令灯带重新缠绕在滚筒上即可，收纳方便。
6.作为改进，滚筒一端同轴连接有第一齿轮，壳体内转动连接有第二齿轮和麻花轴，麻花轴沿滚筒轴向设置，麻花轴一端同轴连接有第三齿轮，第二齿轮分别与第一齿轮和第三齿轮啮合，麻花轴上连接有滑块，滑块内连接有用于与麻花轴配合的半月销，滑块上连接有穿行在通槽内的线规，灯带穿过线规，壳体内连接有沿滚筒轴向设置的固定轴，滑块上连接有滑动连接在固定轴上的固定块；采用此种结构，不管是收纳灯带还是使用灯带，转动把手组件时，由于各个齿轮的传动，麻花轴与滚筒均为同步转动，并且使得滑块带动线规沿滚筒轴向移动，限制了灯带在滚筒轴向方向上的位移，使得灯带收纳或者取出时更加整齐。
7.作为改进，滑块呈球形。
8.作为改进，线规截面为矩形，线规上设有截面为矩形的通孔，灯带穿行在通孔内，线规的长宽大小以及通孔的长宽大小均自壳体由内往外逐渐增大。
9.作为改进，把手组件包括第一把手和第二把手，第一把手连接滚筒一端，第一把手上且远离壳体的端面上设有容纳槽，第二把手转动连接第一把手并通过转动第二把手使得第二把手位于容纳槽内；采用此种结构，折叠式的把手组件便于收纳。
10.作为改进，第一把手上设有插孔，第二把手上设有插销，通过转动第二把手使得插销插入插孔内；采用此种结构，便于第一把手与第二把手间的固定。
附图说明

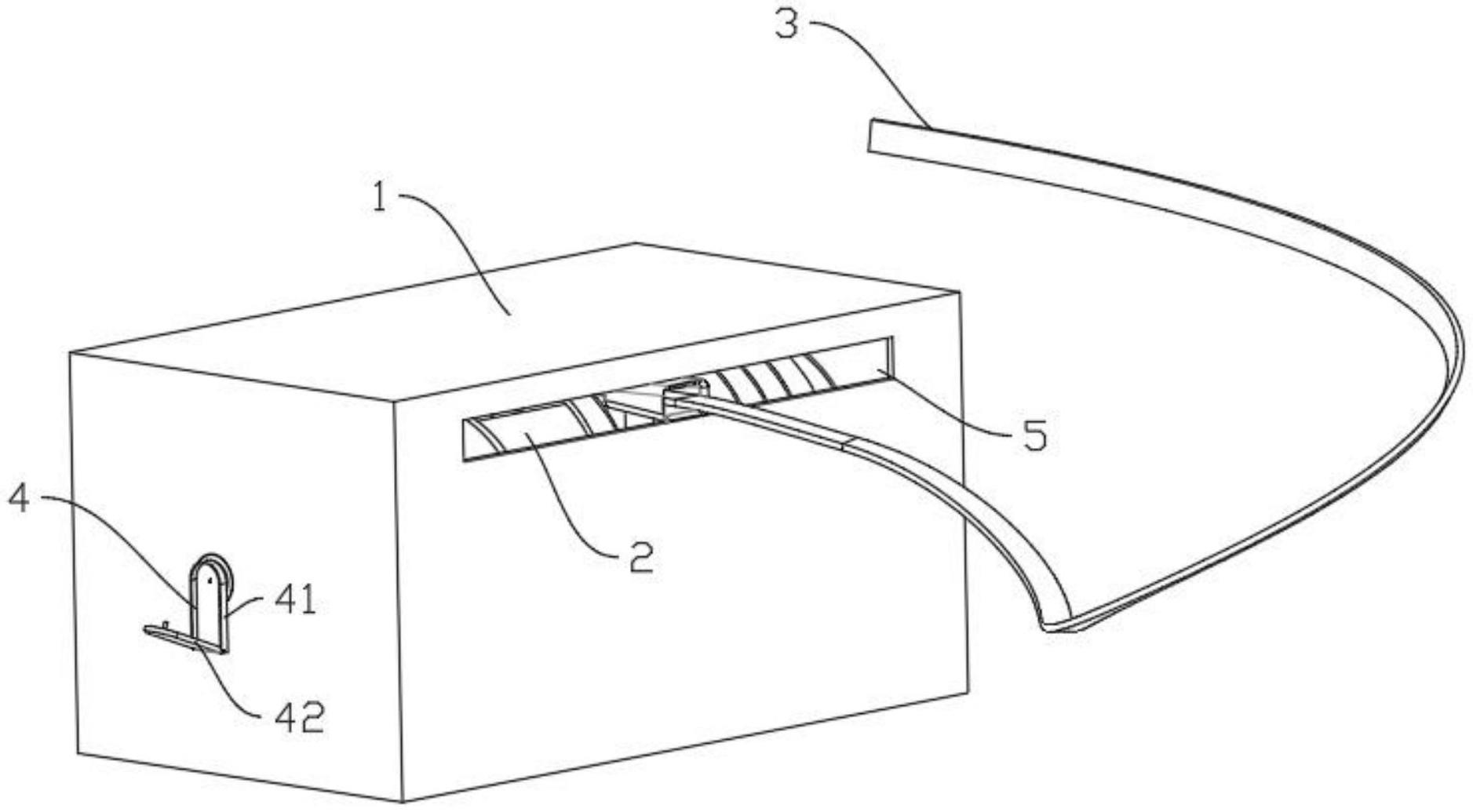

11.图1为本实用新型中整体的立体结构示意图。
12.图2为本实用新型中去除壳体后整体的立体结构示意图。
13.附图标记：1、壳体；2、滚筒；3、灯带；4、把手组件；41、第一把手；42、第二把手；5、通槽；6、第一齿轮；7、第二齿轮；8、麻花轴；9、第三齿轮；10、滑块；11、线规；12、固定轴；13、固定块；14、通孔；15、容纳槽；16、插孔；17、插销。
具体实施方式
14.下面结合附图对本实用新型一种两用的户外灯作详细说明。
15.如图1至图2所示，一种两用的户外灯，包括壳体1、滚筒2、灯带3和把手组件4，滚筒2转动连接在壳体1内，滚筒2两端分别与壳体1两端转动连接，滚筒2一端连接把手组件4且把手组件4位于壳体1外，把手组件4包括第一把手41和第二把手42，第一把手41连接滚筒2一端，第一把手41上且远离壳体1的端面上设有容纳槽15，容纳槽15使得第一把手41远离壳体1的端面上沿边缘形成侧壁状突起，第二把手42转动连接第一把手41，即第二把手42与侧壁转动连接，并通过转动第二把手42使得第二把手42位于容纳槽15内形成收纳；此外，第一把手41上设有插孔16，第二把手42上设有插销17，通过转动第二把手42使得插销17插入插孔16内使得第一把手41与第二把手42固定。
16.如图2所示，灯带3一端连接滚筒2且灯带3卷绕在滚筒2上，壳体1上设有沿滚筒2轴向设置的通槽5，灯带3另一端穿过通槽5并露出在壳体1外，滚筒2内置电源且电源与灯带3电连接，壳体1由透明材料制成。
17.如图2所示，滚筒2一端同轴连接有第一齿轮6，壳体1内转动连接有第二齿轮7和麻花轴8，麻花轴8沿滚筒2轴向设置，麻花轴8一端同轴连接有第三齿轮9，第二齿轮7分别与第一齿轮6和第三齿轮9啮合，第一齿轮6、第二齿轮7和第三齿轮9均位于壳体1内的同侧，第一齿轮6与滚筒2同步转动，第三齿轮9与麻花轴8同步转动；麻花轴8上连接有滑块10，滑块10内连接有用于与麻花轴8配合的半月销，麻花轴8与半月销的具体结构均为现有技术，在此不再赘述；滑块10上连接有穿行在通槽5内的线规11，灯带3穿过线规11，其中，滑块10呈球形，而线规11截面为矩形，线规11上设有截面为矩形的通孔14，灯带3穿行在通孔14内，线规11的长宽大小以及通孔14的长宽大小均自壳体1由内往外逐渐增大；壳体1内连接有沿滚筒2轴向设置的固定轴12，滑块10上连接有滑动连接在固定轴12上的固定块13，线规11和固定块13分别连接在滑块10上下两端。
18.不管是收纳灯带3还是使用灯带3，转动把手组件4时，由于各个齿轮的传动，麻花轴8与滚筒2均为同步转动，并且使得滑块10带动线规11沿滚筒2轴向移动，限制了灯带3在滚筒2轴向方向上的位移，使得灯带3收纳或者取出时更加整齐。作为户外灯使用时，灯带3收纳在滚筒2上、壳体1内，透明的壳体1能够使得灯带3自壳体1内向外照亮周围环境，需要作为灯带3使用时，通过转动把手组件4，令滚筒2转动，将灯带3从壳体1内取出，仅通过一款产品即同时实现了户外灯和灯带3的使用，方便携带，并且灯带3收纳时同样只需要转动把
手组件4，令灯带3重新缠绕在滚筒2上即可，收纳方便。
19.上面结合附图对本实用新型的实施方式作了详细说明，但是本实用新型并不限于上述一种实施方式，本领域技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。


技术特征：
1.一种两用的户外灯，其特征在于，包括壳体(1)、滚筒(2)、灯带(3)和把手组件(4)，所述滚筒(2)转动连接在所述壳体(1)内，所述滚筒(2)一端连接所述把手组件(4)且所述把手组件(4)位于所述壳体(1)外，所述灯带(3)一端连接所述滚筒(2)且所述灯带(3)卷绕在所述滚筒(2)上，所述壳体(1)上设有沿所述滚筒(2)轴向设置的通槽(5)，所述灯带(3)另一端穿过所述通槽(5)并露出在所述壳体(1)外，所述滚筒(2)内置电源且所述电源与所述灯带(3)电连接，所述壳体(1)由透明材料制成。2.根据权利要求1所述的一种两用的户外灯，其特征在于，所述滚筒(2)一端同轴连接有第一齿轮(6)，所述壳体(1)内转动连接有第二齿轮(7)和麻花轴(8)，所述麻花轴(8)沿所述滚筒(2)轴向设置，所述麻花轴(8)一端同轴连接有第三齿轮(9)，所述第二齿轮(7)分别与所述第一齿轮(6)和所述第三齿轮(9)啮合，所述麻花轴(8)上连接有滑块(10)，所述滑块(10)内连接有用于与所述麻花轴(8)配合的半月销，所述滑块(10)上连接有穿行在所述通槽(5)内的线规(11)，所述灯带(3)穿过所述线规(11)，所述壳体(1)内连接有沿所述滚筒(2)轴向设置的固定轴(12)，所述滑块(10)上连接有滑动连接在所述固定轴(12)上的固定块(13)。3.根据权利要求2所述的一种两用的户外灯，其特征在于，所述滑块(10)呈球形。4.根据权利要求2所述的一种两用的户外灯，其特征在于，所述线规(11)截面为矩形，所述线规(11)上设有截面为矩形的通孔(14)，所述灯带(3)穿行在所述通孔(14)内，所述线规(11)的长宽大小以及所述通孔(14)的长宽大小均自所述壳体(1)由内往外逐渐增大。5.根据权利要求1所述的一种两用的户外灯，其特征在于，所述把手组件(4)包括第一把手(41)和第二把手(42)，所述第一把手(41)连接所述滚筒(2)一端，所述第一把手(41)上且远离所述壳体(1)的端面上设有容纳槽(15)，所述第二把手(42)转动连接所述第一把手(41)并通过转动所述第二把手(42)使得所述第二把手(42)位于所述容纳槽(15)内。6.根据权利要求5所述的一种两用的户外灯，其特征在于，所述第一把手(41)上设有插孔(16)，所述第二把手(42)上设有插销(17)，通过转动所述第二把手(42)使得所述插销(17)插入所述插孔(16)内。

技术总结
本实用新型涉及一种两用的户外灯，包括壳体、滚筒、灯带和把手组件，滚筒转动连接在壳体内，滚筒一端连接把手组件且把手组件位于壳体外，灯带一端连接滚筒且灯带卷绕在滚筒上，壳体上设有沿滚筒轴向设置的通槽，灯带另一端穿过通槽并露出在壳体外，滚筒内置电源且电源与灯带电连接，壳体由透明材料制成；作为户外灯使用时，灯带收纳在滚筒上、壳体内，透明的壳体能够使得灯带自壳体内向外照亮周围环境，需要作为灯带使用时，通过转动把手组件，令滚筒转动，将灯带从壳体内取出；以解决现有技术中在户外需要使用户外灯和灯带时需要同时携带户外灯和灯带，携带不便，并且普通灯带收纳不便的技术问题。的技术问题。的技术问题。


技术研发人员：程宝来
受保护的技术使用者：宁波凯行科技有限公司
技术研发日：2023.07.04
技术公布日：2023/10/24
