1.本实用新型涉及鱼竿技术领域，尤其涉及鱼竿尾丝配重灯。


背景技术：

2.钓鱼，是很多人喜欢的一种活动，有些人，尤其喜欢夜钓，在黑暗的环境中进行夜钓，一旦离开钓位，人们寻找其自己的钓点十分的不便，为了方便人们在夜间快速找到自己的鱼竿，人们设计了一种可发光的尾件，其安装在鱼竿的末端，通过开关可以打开其内部的led灯，这样使得人们在夜间离开钓位后，可以快速知道鱼竿的位置，这些尾件都是直接螺纹连接在鱼竿的末端，由于钓鱼的过程中，不免会有水流到鱼竿末端的尾件处，人们在钓上鱼之后，需要将鱼在鱼钩上摘下，这时水就会变湿，而一般钓鱼的人们不会过度在意手中的水，便会拿起鱼竿进行操作，而钓鱼时手握的位置刚好就是尾件的部位，并且鱼上钩后，人们都会把鱼竿抬起，鱼竿顶部的水也会顺着鱼竿流下，这时，水很容易顺着间隙流入到尾件中，从而造成尾件内部led灯等电气元件的坏损，所以，如何提高尾件的密封性，是延长其使用寿命的重中之重。


技术实现要素：

3.本实用新型的目的在于避免现有技术的不足之处，提供鱼竿尾丝配重灯，从而有效解决现有技术中存在的不足之处。
4.为实现上述目的，本实用新型采取的技术方案为：鱼竿尾丝配重灯，包括透明的中空套管，所述套管的两端设置有螺纹接头，左侧所述螺纹接头内设置有密封塞，右侧螺纹接头内从左至右依次设置有led灯管、线路板、电池以及开关，所述led灯管安装在所述线路板上，led灯管向套管的内部延伸，右侧螺纹接头的外部设置有中空的安装头，所述安装头在远离套管的一端设置有用以控制所述开关开启的橡胶按键；
5.所述套管内在对应两端螺纹接头的位置均设置有挡沿，所述密封塞与所述线路板分别抵靠在两侧的挡沿处，密封塞包括封堵在左侧螺纹接头内的堵帽以及封堵在所述套管内的堵头，所述堵头的直径小于堵帽的直径，堵头上套设有密封胶圈，所述密封胶圈封堵在堵帽与左侧当挡沿之间；
6.所述堵帽在带有所述堵头的一端设置有容纳槽，所述密封胶圈安装在所述容纳槽内，密封胶圈位于容纳槽外的一端呈缩口结构，左侧的挡沿上设置有用以容纳密封胶圈缩口结构一端的坡口槽，堵帽上在沿所述容纳槽周向的位置还设置有若干齿状槽，所述齿状槽与所述容纳槽连通。
7.进一步，所述套管与两侧的螺纹接头一体成型，套管与螺纹接头由透明的有机玻璃制成。
8.进一步，所述堵帽的外侧设置有外螺纹，所述螺纹接头的内壁上设置有内螺纹，堵帽与螺纹接头螺纹连接。
9.进一步，所述安装头与右侧的螺纹接头螺纹连接，所述橡胶按键抵靠在右侧螺纹
接头的口沿处。
10.进一步，所述橡胶按键封堵在所述安装头右侧的开口处，橡胶按键朝向所述开关的一端设置有凸起部，所述凸起部抵靠在所述开关上。
11.进一步，所述安装头的右端还设置有挂环。
12.进一步，所述安装头为金属材质。
13.进一步，所述套管在靠近右侧所述螺纹接头的位置设置有环槽，所述环槽处套设有装饰环，所述安装头将所述装饰环限制在所述环槽内。
14.本实用新型的上述技术方案具有以下有益效果：本实用新型通过在密封塞一侧设置有密封胶圈，并在密封塞上设置容纳槽与齿状槽，将密封胶圈放置在容纳槽内，当使用密封塞与鱼竿的末端进行螺纹连接时，会对密封胶圈进行挤压，受到挤压的密封胶圈会产生形变并填充满齿状槽，而螺纹接头的挡沿上设置有坡口槽，密封胶圈又会被挤压至坡口槽内，从而加大了密封胶圈的密封面积，大大提高了密封塞的密封性，避免水进入到套管的内部，保证了内部电气元件的正常运行，避免其出现损坏。
附图说明

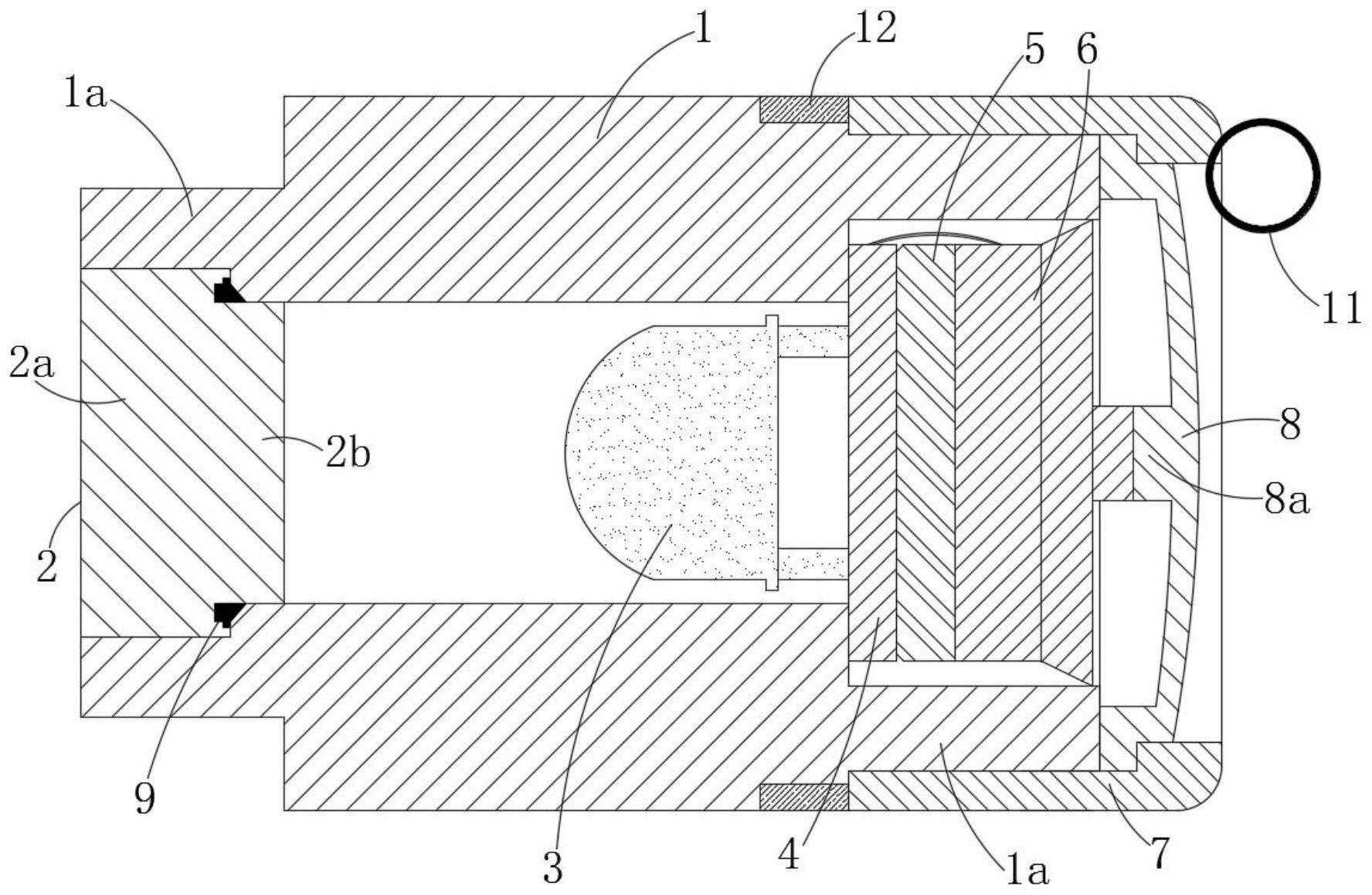

15.图1为本实用新型实施例主体剖面结构示意图；
16.图2为本实用新型实施例密封塞处安装前的剖面结构示意图；
17.图3为本实用新型实施例密封塞的立体结构示意图。
具体实施方式
18.为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和具体实施方式对本实用新型进行进一步的详细描述，需要说明的是，在不冲突的情况下，本技术的实施例及实施例中的特征可以相互组合。
19.在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用其他不同于在此描述的方式来实施，因此，本实用新型的保护范围并不受下面公开的具体实施例的限制。
20.如图1-3所示，本实施例所述鱼竿尾丝配重灯，包括透明的中空套管1，套管1的两端设置有螺纹接头1a，左侧螺纹接头1a内设置有密封塞2，右侧螺纹接头1a内从左至右依次设置有led灯管3、线路板4、电池5以及开关6，led灯管3安装在线路板4上，线路板4与开关6之间通过电线连接，led灯管3向套管1的内部延伸，右侧螺纹接头1a的外部设置有中空的安装头7，安装头7与右侧的螺纹接头1a螺纹连接，安装头7在远离套管1的一端设置有用以控制开关6开启的橡胶按键8；
21.套管1内在对应两端螺纹接头1a的位置均设置有挡沿，密封塞2与线路板4分别抵靠在两侧的挡沿处，密封塞2包括封堵在左侧螺纹接头1a内的堵帽2a以及封堵在套管1内的堵头2b，堵头2b的直径小于堵帽2a的直径，堵头2b上套设有密封胶圈9，密封胶圈9封堵在堵帽2a与左侧当挡沿之间；
22.堵帽2a在带有堵头2b的一端设置有容纳槽，密封胶圈9安装在容纳槽内，密封胶圈9位于容纳槽外的一端呈缩口结构9a，左侧的挡沿上设置有用以容纳密封胶圈9缩口结构9a一端的坡口槽10，堵帽2a上在沿容纳槽周向的位置还设置有若干齿状槽2c，齿状槽2c与容
纳槽连通。
23.套管1与两侧的螺纹接头1a一体成型，套管1与螺纹接头1a由透明的有机玻璃制成。
24.堵帽1a的外侧设置有外螺纹，左侧螺纹接头1a的内壁上设置有内螺纹，堵帽1a与左侧螺纹接头1a螺纹连接。
25.安装头7与右侧的螺纹接头1a螺纹连接，橡胶按键8抵靠在右侧螺纹接头1a的口沿处。
26.橡胶按键8封堵在安装头7右侧的开口处，橡胶按键8朝向开关6的一端设置有凸起部8a，凸起部8a抵靠在开关6上，按动橡胶按键8，使得其上面的凸起部8a向左侧移动并安装开关6，从而打开或者关闭led灯管3。
27.安装头7的右端还设置有挂环11。
28.安装头7为金属材质，金属材质的安装头7可以增加其自重，当本装置安装在鱼竿的末端后，可以增加鱼竿后端的配重，从而使得垂钓者握竿时更有手感。
29.套管1在靠近右侧螺纹接头1a的位置设置有环槽，环槽处套设有装饰环12，安装头7将装饰环12限制在环槽内，装饰环可由金属材质制作，装饰环上可印有厂家所需的标语。
30.本实用新型在进行安装时，首先将密封胶圈9套设在密封塞2的堵头2b上，然后将堵帽2a与左侧螺纹接头1a的内部进行螺纹连接，随着密封塞2螺紧在左侧的螺纹接头1a处，堵帽2a与左侧的挡沿配合会对密封胶圈9进行挤压，受到挤压的密封胶圈9会产生形变，密封胶圈9缩口结构9a一端紧密的封堵在左侧螺纹接头1a口沿处的坡口槽10内，而位于容纳槽内的密封胶圈也会形变，其会变形并填充满容纳槽外侧的齿状槽2c内，变形后的密封胶圈9可以有更大的密封面积，并且很好的封堵密封塞2与左侧螺纹接头1a之间的空隙，进而大大的提高了其密封效果，避免有水流入到套管1的内部，左侧密封塞2安装完成后，将led灯管3、线路板4、电池5以及开关6按顺序装好后沿着右侧的螺纹接头1a放入，led灯管3伸入至套管1的内部，线路板4抵靠在右侧的挡沿处，然后将橡胶按键8装配到安装头7内，并将装饰环12套设在套管1的右侧，然后将装配好的安装头7与右侧的螺纹接头1a螺纹连接，随着安装头7与右侧螺纹接头1a的连接，橡胶按键8会抵靠在开关6处，安装头7左侧的口沿会抵靠在装饰环12的右侧，这样便完成了配重灯的组装，配重灯整体装配完成后，通过左侧螺纹接头1a的外螺纹与鱼竿的末端螺纹连接，便将其安装在鱼竿之上，按动橡胶按键8，便可以触发开关6接通电源，并使得led灯管3在套管1内点亮。
31.本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
