1.本实用新型涉及灯柱安装技术领域，具体为一种便于灯柱安装间隙调整的机构。


背景技术：

2.户外灯光艺术装置(outdoorlightartinstallation)是指运用各种灯光技术和材料，以创意性的方式将灯光元素融入到自然风景或建筑环境中，从而形成具有想象力和审美价值的作品。户外灯光艺术装置常常被用于城市夜间综合体、游乐园、公共广场、艺术展览等场所。户外灯光艺术装置具备以下几个特点：
3.1、融合性：结合周边环境，使其与环境高度融合，保护自然环境，不影响环境清洁卫生。
4.2、创新性：灯光技术、文化内涵、设计理念等方面均需有一定的设计创意和反思精神。
5.3、高科技性：应用光电技术、智能控制等高科技手段，在呈现艺术效果的同时，增加了艺术装置的科技含量和观赏性。
6.4、互动性：可以受到观者的情感共鸣和参与，形成群众互动的艺术氛围。
7.传统的户外灯光艺术装置通常采用固定的灯柱间距，无法实现形态和尺寸的自由调整，限制了艺术表现的多样性。
8.为了解决上述技术问题的缺陷，研发出了一种便于灯柱安装间隙调整的机构。


技术实现要素：

9.本实用新型的目的在于提供一种便于灯柱安装间隙调整的机构，本实用新型整体结构简单，使用者可以轻松调节led灯柱之间的空隙大小，实现灯光艺术装置的多样化形态和视觉效果。
10.为实现上述目的，本实用新型提供如下技术方案：一种便于灯柱安装间隙调整的机构，包括调整机构本体，调整机构本体包括调节基座，所述调节基座上开设有连接组件，所述调节基座顶部端面固定设置有灯柱主体，并且通过连接组件实现调节基座和灯柱主体之间的固定连接，所述灯柱主体可拆卸，相邻的两组调节基座之间通过连接板进行固定连接。
11.采用上述技术方案，本实用新型整体结构简单，使用者可以轻松调节led灯柱之间的空隙大小，实现灯光艺术装置的多样化形态和视觉效果。
12.本实用新型进一步设置为：
13.所述调节基座由多组钢板相互焊接形成一体化设置的框架结构，并且调节基座顶端和底端的钢板上均开设有固定孔，所述固定孔采用多组设置，相邻两组固定孔间距为50mm。
14.本实用新型进一步设置为：
15.所述连接组件设置有螺杆和螺帽。
16.本实用新型进一步设置为：
17.所述灯柱主体的安装座上开设有对应的个连接组件位，其中连接组件位与调节基座通过螺杆连接，并且通过螺帽进行固定。
18.采用上述技术方案，通过将螺杆由上至下分别穿入灯柱主体安装座的连接组件位以及固定孔内，然后在将螺帽拧紧至螺杆上，进而实现灯柱主体和调节基座之间的固定连接。
19.本实用新型进一步设置为：
20.位于两侧的连接组件位之间的灯柱主体的安装座上开设有固定孔位，固定孔位采用两组设置，并且与调节基座对应的固定孔之间通过膨胀螺杆进行整体固定。
21.本实用新型进一步设置为：
22.所述固定孔呈50mm对称均匀分布，且孔大小一致，均为14mm，便于快速安装、调节间距。
23.本实用新型进一步设置为：
24.所述调节基座顶端和底端均开设有多组过线孔，所述过线孔为4cm*2cm，并且过线孔沿调节基座的横向位置呈矩阵式均匀分布。
25.本实用新型进一步设置为：
26.所述调节基座内设有线槽，在线槽内预埋电气电缆，电气电缆快接端子一头穿过过线孔与灯柱主体的快接端子连接，
27.采用上述技术方案，通过配备有快插式的电气电缆端子提高连接的方便性和快捷性。
28.本实用新型进一步设置为：
29.相邻两组调节基座相拼接位置处的顶端和底端均固定设置有连接板，所述连接板上开设有多组螺纹孔，螺纹孔内螺纹连接紧固螺杆，所述紧固螺杆由上至下依次穿过连接板的螺纹孔和调节基座的固定孔，然后通过紧固螺母进行位置固定。
30.采用上述技术方案，通过两组上下对应设置的连接板实现相邻两组调节基座之间的连接固定，使其可无限延展调节基座长度，安装更多灯柱主体。
31.与现有技术相比，本实用新型的有益效果是：
32.1、本实用新型整体结构简单，使用者可以轻松调节led灯柱之间的空隙大小，实现灯光艺术装置的多样化形态和视觉效果。
33.2、本实用新型具有调节灵活性、高精度、稳定性和快速调节等优点，同时还具备个性化的设计和可持续重复利用的特点。
附图说明

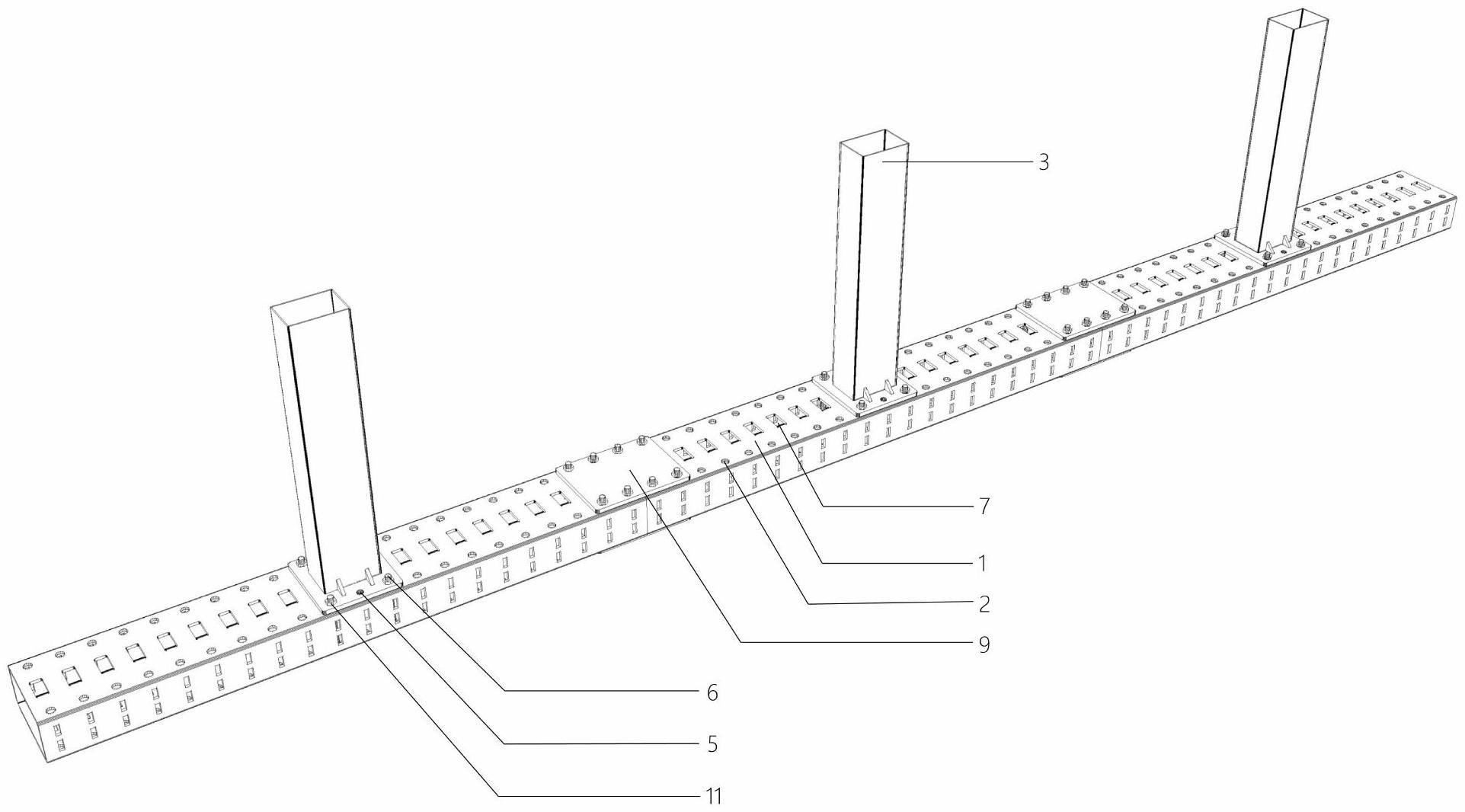

34.图1为本实用新型实施例整体结构示意图；
35.图2为本实用新型实施例的正视图；
36.图3为本实用新型实施例图2中a-a方向的侧视图；
37.图4为本实用新型实施例图2中a-a方向的过线图；
38.图5为本实用新型实施例的阵列示意图；
39.图6为本实用新型实施例的阵列过线示意图；
40.图7为本实用新型实施例的部分结构线示意图；
41.图8为本实用新型实施例的爆炸图；
42.图中：1、调节基座；2、固定孔；3、灯柱主体；5、固定孔位；6、螺杆；7、过线孔；9、连接板；10、电气电缆；11、螺帽；12、连接组件；13、紧固螺杆；14、紧固螺母。
具体实施方式
43.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
44.请参阅图1-8，本实用新型提供一种技术方案：一种便于灯柱安装间隙调整的机构，包括调整机构本体，调整机构本体包括调节基座1，所述调节基座1由多组钢板相互焊接形成一体化设置的框架结构，相邻的两组调节基座1之间通过连接板9进行固定连接。
45.请参阅图1-8，为了解决传统的户外灯光艺术装置通常采用固定的灯柱间距，无法实现形态和尺寸的自由调整，限制了艺术表现的多样性的问题，所述调节基座1上开设有连接组件12，所述调节基座1顶部端面固定设置有灯柱主体3，并且通过连接组件12实现调节基座1和灯柱主体3之间的固定连接，所述灯柱主体3可拆卸，所述调节基座1顶端和底端的钢板上均开设有固定孔2，所述固定孔2采用多组设置，相邻两组固定孔间距为50mm；所述连接组件12设置有螺杆6和螺帽11；
46.所述灯柱主体3的安装座上开设有对应的4个连接组件位，其中连接组件位与调节基座1通过螺杆6连接，并且通过螺帽11进行固定。
47.在本实施方式中，通过将螺杆6由上至下分别穿入灯柱主体3安装座的连接组件位以及固定孔2内，然后在将螺帽11拧紧至螺杆6上，进而实现灯柱主体3和调节基座1之间的固定连接。
48.请参阅图1-8，位于两侧的连接组件位之间的灯柱主体3的安装座上开设有固定孔位5，固定孔位5采用两组设置，并且与调节基座1对应的固定孔之间通过膨胀螺杆进行整体固定；
49.所述固定孔2呈50mm对称均匀分布，且孔大小一致，均为14mm，便于快速安装、调节间距。
50.请参阅图1-8，通过配备有快插式的电气电缆端子，进而提高连接的方便性和快捷性，通过在所述调节基座1顶端和底端均开设有多组过线孔7，所述过线孔7为4cm*2cm，并且过线孔7沿调节基座1的横向位置呈矩阵式均匀分布；
51.所述调节基座1内设有线槽，在线槽内预埋电气电缆10，电气电缆10快接端子一头穿过过线孔7与灯柱主体3的快接端子连接，
52.请参阅图1-8，为了实现相邻两组调节基座之间的连接，所述相邻两组调节基座1相拼接位置处的顶端和底端均固定设置有连接板9，所述连接板9上开设有多组螺纹孔，螺纹孔内螺纹连接紧固螺杆13，所述紧固螺杆13由上至下依次穿过连接板9的螺纹孔和调节基座1的固定孔，然后通过紧固螺母14进行位置固定。
53.在本实施方式中，通过两组上下对应设置的连接板实现相邻两组调节基座1之间
的连接固定，使其可无限延展调节基座长度，安装更多灯柱主体。
54.本实用新型的使用流程以及工作原理是：
55.本实用新型在使用时，首先通过在调节基座1内设有线槽，并且预埋电气电缆10，然后在安装时仅需将电气电缆10快接端子一头穿过过线孔7与灯柱主体3的快接端子连接，另一端通过线槽延伸至出线端；
56.此外，调节基座1上的固定孔2还可看作为尺度标记，用于指示连接件的伸缩长度和旋转角度，以帮助用户准确地调节灯柱间的空隙大小。
57.本实用新型在连接两组相邻的调节基座1时，此时仅需将上下两组连接板安装至相邻的两组调节基座的上下两端，然后将紧固螺杆13由上至下依次穿过连接板9的螺纹孔和调节基座1的固定孔，然后拧紧紧固螺母，进而实现上下两组连接板和相邻的两组调节基座的上下两端进行固定连接；
58.然后当需要调整灯柱主体3的位置时，仅需将灯柱主体3的安装座移动至想要的位置，然后通过将螺杆6由上至下分别穿入灯柱主体3安装座的连接组件位以及固定孔2内，然后在将螺帽11拧紧至螺杆6上，进而实现灯柱主体3和调节基座1之间的固定连接，当需要进行拆卸时，反向操作即可。
59.本实用新型具有以下优点：
60.1、灵活性：可以根据需要自由调整led灯柱之间的空隙大小，实现装置的不同形态和尺寸；可以根据艺术创作的需求，灵活地设计和展现多样化的视觉平面效果。
61.2、多样性：灯柱间空隙的可调节性使得观众可以欣赏到不同空隙大小所呈现的不同视觉效果。观众可以根据自己的喜好和观赏角度，感受不同灯柱间空隙大小的影响，享受立体感和层次感的多样性，进一步提升了观赏体验的丰富性和吸引力。
62.3、高精度：本实用新型具备高度的调节精度；通过安装到不同固定孔2的点位，即可快速计算出每根灯柱主体3的间距，操作者可以轻松地实现对灯柱间空隙的精确调节，并确保调节后的精度。
63.4、稳定性：通过标准尺寸的紧固件锁定机制，这有助于避免由于松动或变形引起的空隙变化，保持装置的稳定性和一致性。
64.5、快速调节：改良后的灯柱间空隙调节机制使得调节过程更加便捷和高效；使用者可以通过控制紧固件的安装位置，实现布局的灵活变化。无需使用复杂的工具或设备，节省时间和成本，使使用者能够更加自由地创作和表达。
65.6、可持续性：本实用新型置具有较高的可持续性。使用者可以根据不同的展览场地或活动需求进行调整，使装置能够适应不同环境，并在不同的展览和活动中重复使用。这有助于提高装置的经济效益和可持续性；且本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。
66.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
