1.本发明涉及一种车辆用灯具，更具体而言，涉及一种利用一个透镜更加清楚地实现近光束图案的聚光区域和漫射光区域的车辆用灯具。


背景技术：

2.车辆配备有具有照明功能和信号功能的各种种类的灯具，照明功能用于在夜间行驶时容易确认位于车辆周边的对象物，信号功能用于向其他车辆的驾驶人或道路行人告知车辆的行驶状态。
3.例如，配备有主要以照明功能为目的的前照灯(head lamp)及雾灯(fog lamp)，以信号功能为目的的转向灯(turn signal lamp)、尾灯(tail lamp)、刹车灯(brake lamp)、侧示廓灯(side marker)等，法规规定了这些灯具的设置标准和规格，以充分发挥其各个功能。
4.前照灯形成近光束图案或远光束图案，使得在夜间等周围环境较暗的状况下行驶车辆时能够确保驾驶员的前方视野，其对安全驾驶起着非常重要的作用。
5.在这种前照灯中，根据屏蔽部件的驱动而选择性地形成近光束图案或远光束图案的前照灯可以以一个灯模块而被提供，形成近光束图案的前照灯和形成远光束图案的前照灯也可以以单独的灯模块而被提供。
6.前照灯在平常时主要保持近光束图案，以预防对相反方向行驶的对向车辆的驾驶员或前方车辆的驾驶员产生眩目，在高速行驶时或周边亮度较暗的地方行驶的情况下，根据需要形成远光束图案，从而有助于安全驾驶。
7.根据聚光度，近光束图案可以包括彼此不同的区域。与其他区域相比，为了防止对向车辆的驾驶员的眩目的同时充分地提供近距离前方的视野，聚光区域也可以包括截止线(cut off line)。在相关区域中未明确地形成截止线的情况下，可能会对对向车辆的驾驶员产生眩目，或者可能无法充分地确保前方视野。
8.因此，需要一种清楚地呈现根据聚光度的近光束图案的各个区域的发明。
9.现有技术文献
10.韩国公开专利公报第10-2016-0012470号(2016.02.03)


技术实现要素：

11.本发明所要解决的技术问题涉及一种利用一个透镜更加清楚地实现近光束图案的聚光区域和扩散光区域的车辆用灯具。
12.本发明所要解决的技术问题不限于以上提及的技术问题，本领域技术人员可以从以下的记载明确理解未提及的其他技术问题。
13.根据本发明的实施例的一种车辆用灯具包括：第一光束图案形成部，照射用于形成第一光束图案的第一光；以及透镜，透射所述第一光以形成所述第一光束图案，其中，所述第一光束图案形成部包括：第一光源，照射所述第一光；以及屏蔽件，阻断从所述第一光
源向所述透镜照射的第一光的一部分，所述透镜包括：扩散透镜，提供使入射的光以线的形状集中并射出的焦点线；以及点透镜，提供使入射的光以点的形状集中并射出的焦点。
14.所述第一光束图案包括：扩散图案；以及点图案，以小于所述扩散图案的尺寸形成且与所述扩散图案重叠，所述屏蔽件包括：点屏蔽件，为了形成所述点图案而阻断入射的光的一部分；以及扩散屏蔽件，为了形成所述扩散图案而阻断入射的光的一部分，其中，透射所述扩散透镜的光形成所述扩散图案，透射所述点透镜的光形成所述点图案。
15.所述点屏蔽件包括：边界屏蔽件，为了形成所述点图案的上侧边界线而阻断入射的光的一部分；以及倾斜屏蔽件，为了形成所述点图案的上侧边界线和倾斜线而阻断入射的光的一部分。
16.所述车辆用灯具包括：第一车辆用灯具，布置于车辆的左侧；以及第二车辆用灯具，布置于车辆的右侧，其中，所述第一车辆用灯具包括第一倾斜屏蔽件以及第一边界屏蔽件，所述第二车辆用灯具包括第二倾斜屏蔽件以及第二边界屏蔽件，其中，在所述第一倾斜屏蔽件布置为相比于所述第一边界屏蔽件靠近平行于所述车辆的行驶方向的车辆中心线的情况下，所述第二倾斜屏蔽件布置为相比于所述第二边界屏蔽件远离所述车辆中心线，并且在所述第一倾斜屏蔽件布置为相比于所述第一边界屏蔽件远离所述车辆中心线的情况下，所述第二倾斜屏蔽件布置为相比于所述第二边界屏蔽件靠近所述车辆中心线。
17.所述扩散透镜具有沿一侧较长的形状，所述点透镜布置于所述扩散透镜的两侧。
18.所述第一光束图案形成部包括：多个第一反射器，将从所述第一光源照射的第一光反射到所述点透镜，其中，至少一个第一反射器向布置于所述扩散透镜的两侧的所述点透镜中的每一个反射第一光。
19.所述倾斜屏蔽件布置成对应于布置于所述扩散透镜的两侧的所述点透镜中的布置于一侧的点透镜。
20.所述透镜的光出射面遍及整个区域具有连续的曲率或包括具有不连续的曲率的至少一个区间。
21.所述车辆用灯具还包括：第二光束图案形成部，照射用于形成与所述第一光束图案不同的第二光束图案的第二光，其中，所述第二光束图案形成部包括：第二光源，照射所述第二光，所述第一光束图案形成部包括：第一反射器，反射从所述第一光源照射的第一光，所述第二光束图案形成部包括：第二反射器，反射从所述第二光源照射的第二光。
22.所述第一反射器和所述第二反射器分别配备为多个，所述多个第一反射器和所述多个第二反射器沿所述透镜的长度方向并排布置，并且所述多个第一反射器和所述多个第二反射器交替布置。
23.根据本发明的另一实施例的一种车辆用灯具包括：第一光束图案形成部，形成第一光束图案，其中，所述第一光束图案形成部包括：光源部，照射用于形成所述第一光束图案的光；反射器，反射从所述光源部照射的光；以及透镜，透射被所述反射器反射的光以形成所述第一光束图案，其中，当从正面观察时，所述透镜提供沿彼此不同的方向较长地形成的第一焦点线和第二焦点线。
24.所述第一焦点线沿横向方向较长地形成，所述第二焦点线从所述第一焦点线沿上侧倾斜方向或下侧倾斜方向延伸形成。
25.所述第一光束图案形成部还包括：屏蔽件，阻断从所述反射器向所述透镜照射的
光的一部分，其中，所述屏蔽件具有对应于所述第一焦点线和所述第二焦点线的形状。
26.所述第一光束图案包括：扩散图案；以及点图案，以小于所述扩散图案的尺寸形成并与所述扩散图案重叠，其中，所述光源部包括多个光源，所述多个光源包括：第一光源，用于形成所述扩散图案；以及第二光源，用于形成所述点图案。
27.所述反射器包括对应于所述多个光源的多个反射部，其中，所述多个反射部包括：第一反射部，反射所述第一光源的光；以及第二反射部，反射所述第二光源的光，其中，所述第一反射部具有对应于所述第一焦点线的姿势，所述第二反射部具有对应于所述第二焦点线的姿势。
28.所述第二反射部以仅通过所述第二焦点线而不通过所述第一焦点线的方式反射光，或者以通过所述第一焦点线和所述第二焦点线二者的方式反射光。
29.在所述第一光束图案的上侧边界形成有截止线，所述截止线包括边界线和倾斜线，被所述第二反射部反射而通过所述第二焦点线的光用于形成所述倾斜线。
30.所述透镜的光出射面遍及整个区域具有连续的曲率，所述透镜的光入射面包括：第一入射面，接收用于形成所述第一焦点线的光；以及第二入射面，接收用于形成所述第二焦点线的光，其中，在所述第一入射面和所述第二入射面的边界，所述第一入射面的曲率和所述第二入射面的曲率不连续。
31.所述透镜包括：第一透镜部，形成所述第一焦点线；以及第二透镜部，形成所述第二焦点线，其中，所述第一入射面包括光在所述第一透镜部分入射的面，所述第二入射面包括光在所述第二透镜部入射的表面。
32.所述第一入射面的顶点相对于所述透镜的底部的高度均匀地形成而与所述第二透镜部的距离无关，所述第二入射面的顶点相对于所述透镜的底部的高度随着与所述第一透镜部的距离越远而增加或减小。
33.其他实施例的具体事项包括在详细说明及附图中。
34.如上所述，根据本发明的实施例的车辆用灯具，具有如下优点：通过将具有彼此不同的折射率的多个透镜部分包括在一个透镜中，从而更加清楚地实现近光束图案的聚光区域和扩散光区域。
附图说明
35.图1是示出从车辆的前方观察的车辆用灯具的图。
36.图2是示出第一光束图案的图。
37.图3是示出第二光束图案的图。
38.图4是根据本发明的实施例的车辆用灯具的立体图。
39.图5是扩散屏蔽件的立体图。
40.图6是倾斜屏蔽件的立体图。
41.图7是透镜的主视图。
42.图8是透镜的平面图。
43.图9是示出为了形成第一光束图案而从车辆用灯具射出光的情形的图。
44.图10是示出为了形成第二光束图案而从车辆用灯具射出光的情形的图。
45.图11是示出根据本发明的另一实施例的车辆用灯具的图。
46.图12是示出从车辆的前方观察的车辆用灯具的图。
47.图13是示出第一光束图案的图。
48.图14是示出第二光束图案的图。
49.图15是图12所示的第一光束图案形成部的立体图。
50.图16是用于说明光借由第一光束图案形成部被照射的情形的图。
51.图17是用于说明反射器与聚焦线之间的布置关系的图。
52.图18是透镜的主视图。
53.图19是用于说明透镜的聚焦线的图。
54.图20是透镜的平面图。
55.图21是透镜的后视图。
56.图22是用于说明第一透镜部分的剖面的图。
57.图23是用于说明第二透镜部分的剖面的图。
58.附图标记说明：
59.10、11：车辆用灯具
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
20：车辆
60.30：车辆用灯具
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
40：车辆
61.100、400：第一光束图案形成部110、410：第一光源
62.120、420：第一反射器
63.131a、131b、132、431a、431b、432：屏蔽件
64.200、500：第二光束图案形成部210、510：第二光源
65.220、520：第二反射器
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
300：透镜
66.310、610：扩散透镜
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
320、620：点透镜
67.600：第一透镜
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
700：第二透镜
68.800：第一光束图案形成部
ꢀꢀꢀꢀꢀꢀꢀ
810：光源部
69.811：第一光源
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
812：第二光源
70.820：反射器
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
821：第一反射部
71.822：第二反射部
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
830：屏蔽件
72.831：第一屏蔽部
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
832：第二屏蔽部
73.840：透镜
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
841：第一透镜部
74.842：第二透镜部
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
900：第二光束图案形成部
具体实施方式
75.以下，参照附图来详细说明本发明的优选实施例。参照与附图一起的详细后述的实施例，可以明确本发明的优点和特征以及达成这些的方法。然而，本发明可以实现为互不相同的多种形态，并不限于以下公开的实施例，提供本实施例仅用于使本发明的公开完整并向本发明所属技术领域中具有普通知识的人完整地告知发明的范围，本发明仅由权利要求书的范围所定义。在整个说明书中，相同附图标记指代相同构成要素。
76.除非另有定义，否则本说明书中使用的所有术语(包括技术术语和科学术语)使用为与本发明所属技术领域的具备基本知识的人员共同理解的含义。此外，除非另有明确且特殊的定义，否则通常使用的词典中定义的术语不应被理想地或过度地解释。
77.图1是示出从车辆的前方观察的车辆用灯具的图，图2是示出第一光束图案的图，图3是示出第二光束图案的图。
78.参照图1，根据本发明的实施例的车辆用灯具10构成为包括第一光束图案形成部100以及第二光束图案形成部200。
79.在本发明的实施例中，车辆用灯具10分别安装于车辆20的前方两侧，以在车辆20在夜间或诸如隧道等暗的地方行驶时可以确保前方视野。据此，将以车辆用灯具10用作前照灯的情况为主进行说明。然而，这仅仅是用于帮助理解本发明的一示例，本发明的车辆用灯具10不限于前照灯，也可以用作安装在车辆20中的各种灯，诸如雾灯、尾灯、刹车灯、转向灯、位置灯、日间行车灯等。
80.车辆用灯具10可以形成用于确保车辆前方的近距离视野的第一光束图案lp(参照图2)，并且可以形成用于确保车辆前方的远距离视野的第二光束图案hp(参照图3)。第一光束图案lp可以包括近光束图案，第二光束图案hp可以包括远光束图案。
81.第一光束图案形成部100可以照射光而形成第一光束图案lp，第二光束图案形成部200可以照射光而形成与第一光束图案lp不同的第二光束图案hp。
82.参照图2，第一光束图案lp可以包括扩散图案sd以及点图案st。
83.扩散图案sd可以形成为相对较宽的尺寸，点图案st可以形成为比扩散图案sd小的尺寸。
84.点图案st可以重叠于扩散图案sd。点图案st重叠在扩散图案sd的区域是光集中的区域，以下称为聚光区域，除了聚光区域之外，仅由扩散图案sd形成的区域称为扩散光区域。由于聚光区域通过扩散图案sd与点图案st重叠而形成，并且扩散光区域仅由扩散图案sd形成，因此聚光区域可以表现出比扩散光区域高的亮度。
85.聚光区域是向驾驶员的关注所集中的近距离前方区域照射的光束图案，可以借由聚光区域更加顺利地确保车辆20的近距离前方视野。
86.在第一光束图案lp的上侧边界可以形成截止线bl1、bl2、sl。
87.截止线bl1、bl2、sl可以包括边界线bl1、bl2以及倾斜线sl。边界线bl1、bl2可以包括第一边界线bl1以及第二边界线bl2。第一边界线bl1和第二边界线bl2可以形成第一光束图案lp的上侧边界。例如，第一边界线bl1和第二边界线bl2可以平行于地面形成。
88.倾斜线sl可以在倾斜于第一边界线bl1和第二边界线bl2的长度方向的方向上形成，从而连接第一边界线bl1和第二边界线bl2。因此，第一边界线bl1和第二边界线bl2可以具有彼此不同的高度。图2示出了第二边界线bl2形成为高于第一边界线bl1的情形。
89.另外，根据本发明的若干实施例，截止线可以仅包括边界线，而不包括倾斜线。在这种情况下，一条边界线可以形成第一光束图案lp的上侧边界。以下，将以截止线bl1、bl2、sl包括边界线bl1、bl2和倾斜线sl全部的情形为主进行说明。
90.参照图3，第二光束图案hp表示向远距离前方区域照射的光束图案。
91.在第二光束图案hp借由第二光束图案形成部200形成的情况下，可以更加顺利地确保车辆20的远距离前方视野。

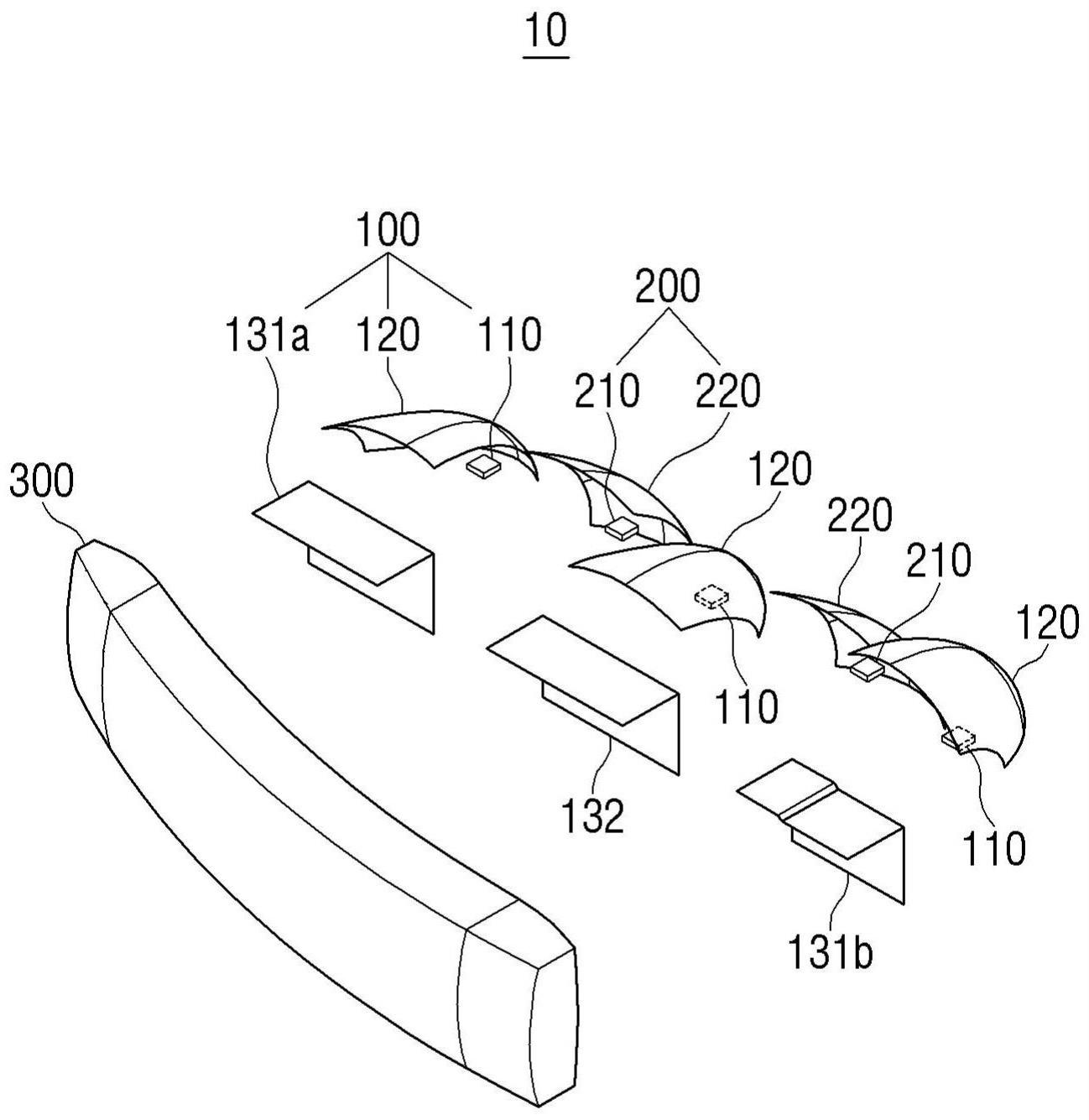

92.图4是根据本发明的实施例的车辆用灯具的立体图，图5是扩散屏蔽件的立体图，图6是倾斜屏蔽件的立体图，图7是透镜的主视图，图8是透镜的平面图。
93.参照图4，根据本发明的实施例的车辆用灯具10构成为包括第一光束图案形成部
100、第二光束图案形成部200以及透镜300。
94.第一光束图案形成部100可以照射用于形成第一光束图案lp的第一光，第二光束图案形成部200可以照射用于形成与第一光束图案lp不同的第二光束图案hp的第二光。
95.第一光束图案形成部100构成为包括第一光源110、第一反射器120以及屏蔽件131a、131b、132。
96.第一光源110可以照射第一光。第一光源110作为产生光的发光模块，可以是发光二极管(led：light emitting diode)、激光或灯泡类型的光源中的一种。
97.第一反射器120可以反射从第一光源110照射的第一光。借由第一反射器120反射的光可以照射到透镜300。
98.屏蔽件131a、131b、132起到阻断从第一光源110向透镜300照射的第一光的一部分的作用。即，屏蔽件131a、131b、132可以阻断在第一反射器120反射而向透镜300照射的第一光的一部分。
99.参照图4至图6，屏蔽件131a、131b、132可以包括点屏蔽件131a、131b以及扩散屏蔽件132。
100.点屏蔽件131a、131b可以为了形成点图案st而阻断入射的光的一部分。扩散屏蔽件132可以为了形成扩散图案sd而阻断入射的光的一部分。
101.参照图5，扩散屏蔽件132可以包括阻断入射的光的一部分的阻断板pl。
102.阻断板pl可以提供为弯折或不包括曲率的平面状态，并且其边缘可以具有直线的形状。据此，通过扩散屏蔽件132的光可以形成具有直线边界的光束图案。
103.在本发明中，点屏蔽件131a、131b可以包括边界屏蔽件131a以及倾斜屏蔽件131b。边界屏蔽件131a可以为了形成点图案st的上侧边界线bl1、bl2而阻断入射的光的一部分。倾斜屏蔽件131b可以为了形成点图案st的上侧边界线bl1、bl2和倾斜线sl而阻断入射的光的一部分。
104.图5示出了扩散屏蔽件132，但边界屏蔽件131a也与扩散屏蔽件132相同地可以包括边缘为直线的平面形态的阻断板pl。
105.参照图6，倾斜屏蔽件131b可以包括第一阻断板pl1、第二阻断板pl2及第三阻断板pl3。
106.第一阻断板pl1和第二阻断板pl2可以分别提供为弯折或不包括曲率的平面形态，并且其边缘可以具有直线的形状。据此，通过第一阻断板pl1和第二阻断板pl2的光可以分别形成具有直线边界的光束图案。
107.第一阻断板pl1和第二阻断板pl2可以布置成其宽的表面彼此平行。据此，通过第一阻断板pl1和第二阻断板pl2的光的上侧边界可以彼此平行，而且这可以形成点图案st的第一边界线bl1和第二边界线bl2。
108.在第一阻断板pl1与第二阻断板pl2之间可以配备有第三阻断板pl3。第三阻断板pl3可以连接第一阻断板pl1和第二阻断板pl2。第三阻断板pl3可以连接第一阻断板pl1的一侧边缘和第二阻断板pl2的一侧边缘。
109.第三阻断板pl3可以布置成其宽的表面相对于第一阻断板pl1和第二阻断板pl2的宽的表面倾斜。如前所述，通过第一阻断板pl1和第二阻断板pl2的光的上侧边界可以形成点图案st的边界线bl1、bl2。通过第三阻断板pl3的光的边界可以形成点图案st的倾斜线
sl。
110.根据本发明的实施例的车辆用灯具10可以分别布置于车辆20的左侧和右侧。以下，将布置于车辆20的左侧的车辆用灯具10称为第一车辆用灯具(未示出)，将布置于车辆20的右侧的车辆用灯具10称为第二车辆用灯具(未示出)。第一车辆用灯具和第二车辆用灯具可以分别包括倾斜屏蔽件131b和边界屏蔽件131a。以下，将配备在第一车辆用灯具的倾斜屏蔽件131b和边界屏蔽件131a分别称为第一倾斜屏蔽件和第一边界屏蔽件，将配备在第二车辆用灯具的倾斜屏蔽件131b和边界屏蔽件131a分别称为第二倾斜屏蔽件和第二边界屏蔽件。
111.在第一倾斜屏蔽布置成比第一边界屏蔽件靠近平行于车辆20的行驶方向的车辆中心线(未示出)的情况下，第二倾斜屏蔽件可以布置成比第二边界屏蔽件远离车辆中心线。并且，在第一倾斜屏蔽件布置成比第一边界屏蔽件远离车辆中心线的情况下，第二倾斜屏蔽件可以布置成比第二边界屏蔽件靠近车辆中心线。
112.再次参照图4，第二光束图案形成部200构成为包括第二光源210以及第二反射器220。
113.第二光源210可以照射第二光。第二光源210作为产生光的发光模块，可以是发光二极管(led：light emitting diode)、激光或灯泡类型的光源中的一种。
114.第二反射器220可以反射从第二光源210照射的第二光。借由第二反射器220反射的光可以照射到透镜300。
115.透镜300可以使第一光和第二光透射而形成第一光束图案lp和第二光束图案hp。
116.第一光束图案lp可以通过第一光透射透镜300而形成，第二光束图案hp可以通过第二光透射透镜300而形成。透镜300可以均透射第一光束图案形成部100的第一光和第二光束图案形成部200的第二光。
117.另外，如前所述，第一光束图案lp可以包括点图案st和扩散图案sd。点图案st表示光的集中度高于扩散图案sd的光的集中度的光束图案。
118.形成第一光束图案lp的第一光源110可以配备为多个。多个第一光源110中的一部分可以用于形成点图案st，剩余的可以用于形成扩散图案sd。在此，用于形成点图案st的第一光源(以下，称为点光源)以及用于形成扩散图案sd的第一光源(以下，称为扩散光源)可以是提供相同的性能的光源。例如，点光源和扩散光源可以照射相同亮度的光。
119.为了使由具有相同的性能的点光源和扩散光源引起的光能够形成彼此不同的集中度的光区域，透镜300可以包括具有彼此不同的光的集中度的部分。透射透镜300中具有相对高的集中度的部分的光可以形成点图案st，透射透镜300中具有相对低的集中度的部分的光可以形成扩散图案sd。并且，透射具有相对低的集中度的部分的光也可以形成第二光束图案hp。
120.参照图7和图8，透镜300构成为包括扩散透镜310以及点透镜320。
121.扩散透镜310可以使入射的光以线的形状集中并透射，点透镜320可以使入射的光以点的形状集中并透射。
122.透射扩散透镜310的光可以形成扩散图案sd，透射点透镜320的光可以形成点图案st。透射扩散透镜310的光也可以形成第二光束图案hp。
123.第一光源110中的扩散光源的光可以透射扩散透镜310而形成第一光束图案lp的
扩散图案sd，第二光源210的光可以透射扩散透镜310而形成第二光束图案hp。并且，第一光源110中的点光源的光可以透射点透镜320而形成第一光束图案lp的点图案st。
124.扩散透镜310可以具有沿一侧方向较长的形状。例如，扩散透镜310可以具有大体上平行于地面的较长的形状。点透镜320可以布置于扩散透镜310的两侧。在扩散透镜310的长度方向的两侧末端可以布置有点透镜320。
125.参照图7和图8，透镜300的光出射面310a、320a可以遍及整个区域具有连续的曲率。
126.即，透镜300的光出射面310a、320a可以遍及整个区域不包括不连续的边界，并且即使在扩散透镜310的光出射面310a与点透镜320的光出射面320a之间的边界，曲率也可以连续地形成。在本发明中，“曲率为连续”意味着相邻区域的曲率相同或相似且不急剧变更。
127.另外，根据本发明的若干实施例，透镜300的光出射面310a、320a也可以包括具有不连续曲率的至少一个区间。以下，将以透镜300的光出射面310a、320a遍及整个区域具有连续的曲率的情形为主进行说明。
128.由于透镜300的光出射面310a、320a遍及整个区域具有连续的曲率，因此当从外部观察时，对于车辆用灯具10而言，可以观察到对应于透镜300的光出射面310a、320a的一个表面。第一光束图案lp和第二光束图案hp均可以通过从外部观察到的一个面来实现。
129.另外，根据本发明的若干实施例，透镜300的光出射面310a、320a也可以包括遍及整个区域具有不连续的曲率的至少一个区域。在这样的情况下，以与不连续的曲率对应的边界为基准，光出射面310a、320a可以被观察为多个面。
130.扩散透镜310可以提供聚焦线fl以使入射的光以线的形状集中并射出，点透镜320可以提供焦点f以使入射的光以点的形状集中并射出。入射的光在透射扩散透镜310的情况下，可以平行于扩散透镜310的长度方向形成较长的扩散图案sd，而入射的光在透射点透镜320的情况下，可以形成横向长度和纵向长度相对相似的点图案st。
131.如图8所示，扩散透镜310的光出射面310a和光入射面310b可以具有相似或相同的曲率。据此，透射扩散透镜310的光可以按照原样照射，或者可以在纵向方向上集中且在横向方向上扩散地照射。
132.为了使入射的光集中，点透镜320可以以凸透镜的形状被提供。例如，点透镜320可以以非球面透镜的形状被提供。
133.另外，为了使透镜300的光出射面310a、320a被观察为一个面，点透镜320的光出射面320a应具有与扩散透镜310的光出射面310a相似的曲率。扩散透镜310的光出射面310a无法实现为凸形。
134.据此，点透镜320的光入射面320b可以具有向外侧凸出的形状。通过使点透镜320的光入射面320b凸出地形成，点透镜320可以使入射的光集中而照射。
135.扩散透镜310的光入射面310b和点透镜320的光入射面320b可以连续地连接。曲率在扩散透镜310的光入射面310b与点透镜320的光入射面320b之间的边界中连续地形成。由于曲率在扩散透镜310的光入射面310b与点透镜320的光入射面320b之间的边界中连续地形成，因此可以减少借由透射扩散透镜310的光的光束图案与借由透射点透镜320的光的光束图案之间的异质感。
136.点透镜320的光入射面320b的曲率可以形成为大于扩散透镜310的光入射面310b
的曲率。据此，点透镜320的焦距可以形成为短于扩散透镜310的焦距。
137.图9是示出为了形成第一光束图案而从车辆用灯具射出光的情形的图，图10是示出为了形成第二光束图案而从车辆用灯具射出光的情形的图。
138.参照图9，从第一光束图案形成部100照射的第一光l1可以透射透镜300。
139.透射透镜300的第一光l1可以形成第一光束图案lp。第一光束图案形成部100的第一光源110中的扩散光源的光可以透射扩散透镜310而形成扩散图案sd。并且，第一光束图案形成部100的第一光源110中的点光源的光可以透射点透镜320而形成点图案st。
140.点透镜320可以分别配备在扩散透镜310的两侧末端，并且可以单独地配备用于向各个点透镜320照射光的第一光源110。与一侧点透镜320对应的第一光源110的光可以在被第一反射器120反射之后通过边界屏蔽件131a而照射到点透镜320。与另一侧点透镜320对应的第一光源110的光可以在被第一反射器120反射之后通过倾斜屏蔽件131b照射到点透镜320。
141.透射两侧点透镜320的光可以形成第一光束图案lp的点图案st。其中，通过倾斜屏蔽件131b的光可以形成点图案st的边界线bl1、bl2以及倾斜线sl。
142.倾斜屏蔽件131b可以布置成对应于布置于扩散透镜310的两侧的点透镜320中的布置于一侧的点透镜320。即，倾斜屏蔽件131b可以布置成对应于布置在扩散透镜310的两侧的点透镜320中的一侧的点透镜320，并且边界屏蔽件131a可以布置成对应于另一侧的点透镜320。
143.第一光源110中的扩散光源的光可以透射扩散透镜310。相应的光可以形成第一光束图案lp的扩散图案sd。
144.第一反射器120可以将从第一光源110照射的第一光l1反射到点透镜320。
145.第一反射器120可以配备为多个，至少一个第一反射器120可以将第一光l1反射到布置于扩散透镜310的两侧的各个点透镜320。例如，至少一个第一反射器120可以将第一光l1反射到布置于扩散透镜310的一侧的点透镜320，并且至少一个第一反射器120可以将第一光l1反射到布置于扩散透镜310的另一侧的点透镜320。图9示出了一个第一反射器120将第一光l1反射到各个点透镜320的情形。
146.参照图10，从第二光束图案形成部200照射的第二光l2可以透射透镜300。透射透镜300的第二光l2可以形成第二光束图案hp。
147.第一光源110和第二光源210可以分别配备为多个。与此相同，第一反射器120和第二反射器220可以分别配备为多个。多个第一光源110和第二光源210可以沿透镜300的长度方向并排布置。并且，多个第一反射器120和第二反射器220可以沿透镜300的长度方向并排布置。
148.第一反射器120和第二反射器220可以交替布置。第二反射器220可以与第一反射器120相邻地布置，第一反射器120可以与第二反射器220相邻地布置。
149.与第二反射器220相比，第一反射器120可以与透镜300相邻地布置。与第二光束图案形成部200相比，第一光束图案形成部100可以在相对靠近透镜300的距离处照射光。由于第二光束图案形成部200可以在相对远离透镜300的距离处照射光，因此第二光束图案hp可以遍及比第一光束图案lp宽的范围内形成。
150.图11是示出根据本发明的另一实施例的车辆用灯具的图。
151.参照图11，根据本发明的另一实施例的车辆用灯具11构成为包括第一光束图案形成部400、第二光束图案形成部500以及透镜600、700。
152.第一光束图案形成部400可以照射用于形成第一光束图案lp的第一光，第二光束图案形成部500可以照射用于形成与第一光束图案lp不同的第二光束图案hp的第二光。
153.第一光束图案形成部400构成为包括第一光源410、第一反射器420以及屏蔽件431a、431b、432。屏蔽件431a、431b、432可以构成为包括点屏蔽件431a、431b以及扩散屏蔽件432。在此，点屏蔽件431a、431b可以包括边界屏蔽件431a以及倾斜屏蔽件431b。
154.由于第一光源410、第一反射器420以及屏蔽件431a、431b、432的形态和功能与前述的第一光源110、第一反射器120以及屏蔽件131a、131b、132的形态和功能相同或相似，因此将省略详细的说明。
155.第二光束图案形成部500构成为包括第二光源510以及第二反射器520。由于第二光源510和第二反射器520的形态和功能与前述的第二光源210和第二反射器220的形态和功能相同或相似，因此将省略详细的说明。
156.透镜600、700可以包括第一透镜600以及第二透镜700。第一透镜600可以使第一光透射以形成第一光束图案lp，第二透镜700可以使第二光透射以形成第二光束图案hp。从第一光束图案形成部400照射的光透射第一透镜600，从第二光束图案形成部500照射的光透射第二透镜700。
157.第一光束图案形成部400和第二光束图案形成部500可以在被分离的状态下彼此相邻地布置。然而，从第一光束图案形成部400照射的第一光可以不入射至第二透镜700，从第二光束图案形成部500照射的第二光可以不入射至第一透镜600。虽未图示，也可以配备有防止第一光入射至第二透镜700并防止第二光入射至第一透镜600的遮光膜(未示出)。
158.第一透镜600可以包括扩散透镜610以及点透镜620。扩散透镜610可以使入射的光在纵向方向上集中，并且可以在横向方向上扩散并透射。点透镜620可以使入射的光在纵向方向和横向方向上集中并透射。由于扩散透镜610和点透镜620的形态和功能与前述的扩散透镜310和点透镜320的形态和功能相同或相似，将省略详细的说明。
159.第二透镜700可以仅包括扩散透镜，该扩散透镜使入射的光仅在纵向方向上集中，并且在水平方向上扩散并透射。因此，第二透镜700可以使入射的光在水平方向上不集中，而照原样透射或扩散并透射。
160.图12是示出从车辆的前方观察的车辆用灯具的图，图13是示出第一光束图案的图，图14是示出第二光束图案的图。
161.参照图12，根据本发明的实施例的车辆用灯具30构成为包括第一光束图案形成部800以及第二光束图案形成部900。
162.在本发明的实施例中，车辆用灯具30分别安装于车辆40的前方两侧，以在车辆40在夜间或诸如隧道等暗的地方行驶时，可以确保前方视野。据此，将以车辆用灯具30用作前照灯的情况为主进行说明。然而，这仅仅是用于帮助理解本发明的一示例，本发明的车辆用灯具30不限于前照灯，也可以用作安装在车辆40的各种灯，诸如雾灯、尾灯、刹车灯、转向灯、位置灯、日间行车灯等。
163.车辆用灯具30可以形成用于确保车辆前方的近距离视野的第一光束图案lp(参照图13)，并且可以形成用于确保车辆前方的远距离视野的第二光束图案hp(参照图14)。第一
光束图案lp可以包括近光束图案，第二光束图案hp可以包括远光束图案。
164.第一光束图案形成部800可以照射光而形成第一光束图案lp，第二光束图案形成部900可以照射光而形成与第一光束图案lp不同的第二光束图案hp。第一光束图案形成部800和第二光束图案形成部900可以彼此相邻地布置。
165.第一光束图案lp可以确保关于车辆40的近距离前方的视野，第二光束图案hp可以确保关于车辆40的远距离前方的视野。
166.参照图13，第一光束图案lp可以包括扩散图案sd以及点图案st。
167.扩散图案sd可以形成为相对较宽的尺寸，点图案st可以形成为比扩散图案sd小的尺寸。
168.点图案st可以重叠于扩散图案sd。点图案st重叠在扩散图案sd的区域是光集中的区域，以下称为聚光区域，除了聚光区域之外，仅由扩散图案sd形成的区域称为扩散光区域。由于聚光区域通过扩散图案sd与点图案st重叠而形成，并且扩散光区域仅由扩散图案sd形成，因此聚光区域可以表现出比扩散光区域较高的亮度。
169.聚光区域是向驾驶员的关注所集中的近距离前方区域照射的光束图案，可以借由聚光区域更加顺利地确保车辆40的近距离前方视野。
170.在第一光束图案lp的上侧边界可以形成截止线bl1、bl2、sl。
171.截止线bl1、bl2、sl可以包括边界线bl1、bl2以及倾斜线sl。边界线bl1、bl2可以包括第一边界线bl1以及第二边界线bl2。第一边界线bl1和第二边界线bl2可以形成第一光束图案lp的上侧边界。例如，第一边界线bl1和第二边界线bl2可以平行于地面形成。
172.倾斜线sl可以在倾斜于第一边界线bl1和第二边界线bl2的长度方向的方向上形成，从而连接第一边界线bl1和第二边界线bl2。因此，第一边界线bl1和第二边界线bl2可以具有彼此不同的高度。图13示出了第二边界线bl2形成为高于第一边界线bl1的情形。
173.另外，根据本发明的若干实施例，截止线可以仅包括边界线，而不包括倾斜线。在这种情况下，一条边界线可以形成第一光束图案lp的上侧边界。以下，将以截止线bl1、bl2、sl包括边界线bl1、bl2和倾斜线sl全部的情形为主进行说明。
174.参照图14，第二光束图案hp表示向远距离前方区域照射的光束图案。
175.在第二光束图案hp借由第二光束图案形成部900形成的情况下，可以更加顺利地确保车辆40的远距离前方视野。
176.图15是第一光束图案形成部的立体图。
177.参照图15，根据本发明的实施例的第一光束图案形成部800构成为包括光源部810、反射器820、屏蔽件830以及透镜840。
178.光源部810可以照射用于形成第一光束图案lp的光。光源部810可以包括多个光源811、812。光源811、812作为产生光的发光模块，可以是发光二极管(led：light emitting diode)、激光或灯泡类型的光源中的一种。第一光束图案lp可以借由从多个光源811、812照射的光而形成。
179.反射器820可以反射从光源部810照射的光。反射器820可以包括对应于多个光源811、812的多个反射部821、822。从一个光源811、812照射的光可以被对应于相关光源811、812的反射部821、822反射。
180.透镜840可以使被反射器820反射的光透射而形成第一光束图案lp。透过透镜840
并向车辆40的前方照射的光可以形成第一光束图案lp。
181.另外，如前所述，第一光束图案lp作为向车辆40的近距离前方照射的光束图案，可以包括截止线bl1、bl2、sl。为了形成截止线bl1、bl2、sl，在反射器820的光照射路径上可以布置有屏蔽件830。屏蔽件830可以阻断从反射器820向透镜840照射的光的一部分。未被屏蔽件830阻断的光可以透射透镜840，从而可以形成包括截止线bl1、bl2、sl的第一光束图案lp。
182.透镜840可以提供弯折的焦点线。具体而言，当从正面观察时，透镜840可以提供沿彼此不同方向较长地形成的第一焦点线fl1和第二焦点线fl2(参照图19)。第一焦点线fl1可以在水平方向上较长地形成，第二焦点线fl2可以从第一焦点线fl1沿上侧倾斜方向延伸形成。
183.另外，根据本发明的若干实施例，第二焦点线fl2也可以从第一焦点线fl1沿下侧倾斜方向延伸形成。以下，将以第二聚焦线fl2从第一聚焦线fl1沿上侧倾斜方向延伸形成的情况为主进行说明。
184.在本发明中，焦点线表示借由透镜840形成的焦点以线的形态较长地形成的线。由于配备于第一光束图案形成部800的透镜840具有沿一侧较长的形状，因此借由透镜840形成的焦点也可以以线的形态较长地形成。
185.屏蔽件830可以具有对应于第一焦点线fl1和第二焦点线fl2的形状。屏蔽件830可以以大体上平行于从反射器820向透镜840照射的光的方向的板的形态被提供。在与透镜840相邻的屏蔽件830的边界(以下，称为焦点边界)可以形成透镜840的焦点线fl。屏蔽件830的焦点边界可以与透镜840的焦点线fl重合，也可以不重合。即使在焦点边界与焦点线fl不重合的情况下，可以与焦点边界相邻地形成焦点线fl。由于焦点边界与焦点线fl重合或相邻，因此可以清楚地形成第一光束图案lp的截止线bl1、bl2、sl。以下，将以焦点边界与焦点线fl重合的情况为主进行说明。
186.屏蔽件830可以包括第一屏蔽部831以及第二屏蔽部832。第一焦点线fl1可以形成于第一屏蔽部831的焦点边界，第二焦点线fl2可以形成于第二屏蔽部832的焦点边界。
187.第二焦点线fl2可以从第一焦点线fl1的末端沿上侧倾斜方向延伸形成。与此相同，第二屏蔽部832可以从第一屏蔽部831的末端沿上侧倾斜方向延伸形成。
188.向第一焦点线fl1照射的光可以用于形成截止线bl1、bl2、sl的第一边界线bl1和第二边界线bl2，向第二焦点线fl2照射的光可以用于形成截止线bl1、bl2、sl的倾斜线sl。随着第一屏蔽部831和第二屏蔽部832布置成与第一焦点线fl1和第二焦点线fl2的形状匹配，通过屏蔽件830而入射至透镜840的光可以清楚地形成第一光束图案lp的边界线bl1、bl2和倾斜线sl。
189.图16是用于说明光借由第一光束图案形成部被照射的情形的图。
190.参照图16，为了形成第一光束图案lp，第一光束图案形成部800可以照射光。
191.光源部810中所包括的多个光源811、812可以照射光。从多个光源811、812照射的光可以被反射部821、822反射而照射到透镜840。
192.在反射器820与透镜840之间可以配备有屏蔽件830。屏蔽件830可以阻断从反射器820向透镜840照射的光的一部分。透镜840的焦点线fl可以形成于屏蔽件830的焦点边界。从反射器820射出的光可以与焦点边界的形状匹配地被阻断而照射到透镜840。据此，第一
光束图案lp可以包括与焦点边界对应的形状的边界。
193.如前所述，第一光束图案lp可以包括扩散图案sd以及点图案st。多个光源811、812中的一部分光源可以用于形成扩散图案sd，剩余的光源可以用于形成点图案st。以下，将用于形成扩散图案sd的光源811称为第一光源，将用于形成点图案st的光源812称为第二光源。并且，将反射器820的反射部821、822中的反射第一光源811的光的反射部821称为第一反射部，将反射第二光源812的光的反射部822称为第二反射部。
194.第一反射部821可以反射光以使其通过第一焦点线fl1。被第一反射部821反射而通过第一焦点线fl1且透射透镜840的光可以用于形成扩散图案sd。
195.第二反射部822可以反射光以使其通过第二焦点线fl2。例如，第二反射部822可以反射光使其仅通过第二焦点线fl2而而不通过第一焦点线fl1。
196.或者，根据本发明的若干实施例，第二反射部822也可以反射光使其通过第一焦点线fl1和第二焦点线fl2全部。在这种情况下，被第二反射部822反射的光可以通过第一焦点线fl1和第二焦点线fl2相交的点p。
197.被第二反射部822反射而通过第二焦点线fl2或者通过第一焦点线fl1和第二焦点线fl2并透射透镜840的光可以用于形成点图案st。并且，被第二反射部822反射而通过第二焦点线fl2的光也可以用于形成前述的截止线bl1、bl2、sl的倾斜线sl。
198.图17是用于说明反射器与焦点线之间的布置关系的图。
199.参照图17，反射器820中所包括的多个反射部821、822可以具有对应于焦点线fl的姿势。
200.反射器820可以包括多个反射部821、822。多个反射部821、822中的第一反射部821可以用于形成扩散图案sd，第二反射部822可以用于形成点图案st。
201.第一反射部821可以配备为至少一个。在第一反射部821为一个的情况下，第一反射部821可以具有对应于第一聚焦线fl1的长度方向的长的形状。在第一反射部821为多个的情况下，多个反射部821可以沿第一焦点线fl1的长度方向并排布置。并且，第一反射部821可以具有对应于第一焦点线fl1的姿势。例如，当从前方观察反射器820时，第一反射部821的下侧线可以平行于第一焦点线fl1。以下，将以第一反射部821为多个的情形为主进行说明。
202.第二反射部822可以配备为至少一个。第二反射部822可以具有对应于第二焦点线fl2的姿势。例如，当从前方观察反射器820时，第二反射部822的下侧线可以平行于第二焦点线fl2。
203.另外，根据本发明的若干实施例，第二反射部822可以具有对应于第一焦点线fl1的姿势。例如，当从前方观察反射器820时，第二反射部822的下侧线可以平行于第一焦点线fl1。
204.图18是透镜的主视图，图19是用于说明透镜的焦点线的图。
205.参照图18，当从正面观察时，透镜840可以包括连续的一个光出射面843。
206.即，透镜840的光出射面843可以不包括遍及整个区域不连续的边界。因此，当从外部观察时，第一光束图案形成部800可以被观察到与透镜840的光出射面843对应的形状的表面。
207.另外，根据本发明的若干实施例，透镜840的光出射面843也可以包括不连续的边
界。在这种情况下，光出射面843可以基于不连续的边界而被观察到多个表面。
208.参照图19，透镜840的焦点线fl可以包括第一焦点线fl1以及第二聚焦点fl2。
209.第一焦点线fl1可以在横向方向上较长地形成，第二焦点线fl2可以从第一聚焦线fl1沿上侧倾斜方向延伸形成。第一焦点线fl1和第二焦点线fl2可以形成于屏蔽件830的焦点边界。第一焦点线fl1可以用于形成边界线bl1、bl2，第二焦点线fl2可以用于形成倾斜线sl。
210.为了形成第一焦点线fl1和第二焦点线fl2，透镜840可以具有固有的形状。以下，将通过图20和图22说明透镜的具体形状。
211.图20是透镜的平面图，图21是透镜的后视图，图22是用于说明第一透镜部的剖面的图，图23是用于说明第二透镜部的剖面的图。
212.参照图20和图21，透镜840可以包括第一透镜部841以及第二透镜部842。
213.第一透镜部841可以形成第一焦点线fl1，第二透镜部842可以形成第二焦点线fl2。
214.透镜840可以包括光入射面844a、844b以及光出射面843。光入射面844a、844b可以接收从反射器820照射的光，光出射面843可以射出入射至光入射面844a、844b的光。
215.光出射面843可以遍及整个区域具有连续的曲率。据此，光出射面843可以不包括遍及整个区域不连续的边界。在本发明中，“曲率为连续”意味着相邻区域的曲率相同或相似且不急剧变更。
216.另外，根据本发明的若干实施例，透镜840的光出射面843也可以包括具有不连续曲率的至少一个区间。以下，将以透镜840的光出射面843遍及整个区域具有连续的曲率的情形为主进行说明。
217.光入射面844a、844b可以包括第一入射面844a以及第二入射面844b。第一入射面844a可以接收用于形成第一焦点线fl1的光，第二入射面844b可以接收用于形成第二焦点线fl2的光。第一入射面844a可以包括光入射到第一透镜部841的面，第二入射面844b可以包括光入射到第二透镜部842的面。
218.第一入射面844a和第二入射面844b可以彼此连接。在第一入射面844a与第二入射面844b之间可以形成有边界bd。在第一入射面844a和第二入射面844b的边界bd中，第一入射面844a的曲率和第二入射面844b的曲率可以不连续地形成。在第一入射面844a和第二入射面844b的边界bd中，两侧的曲率可以不连续地形成。据此，如图21所示，第一聚焦线fl1和第二聚焦线fl2可以从其接合点沿不同方向延伸形成。
219.第一入射面844a和第二入射面844b可以在各个区域中具有连续的曲率。另外，根据本发明的若干实施例，第一入射面844a和第二入射面844b也可以分别包括具有不连续的曲率的至少一个区间。
220.如图21所示，第一焦点线fl1可以形成为大体上平行于横向方向，相反，第二聚焦线fl2可以从第一聚焦线fl1的末端沿上侧倾斜方向延伸。
221.参照图22，第一入射面844a的顶点a1、a2、a3、a4、a5相对于透镜840的底部的高度可以均匀地形成而与第二透镜部842的距离无关。
222.例如，遍及第一透镜部841的长度方向的整个区间的第一入射面844a的顶点a1、a2、a3、a4、a5相对于透镜840的底部的高度可以相同。据此，如图21所示，第一焦点线fl1可
以形成为在透镜840的长度方向上大体上平行的直线的形态。
223.参照图23，第二入射面844b的顶点b1、b2、b3、b4、b5相对于透镜840的底部的高度可以随着与第一透镜部841的距离越远而增加。
224.遍及第二透镜部842的长度方向的整个区间的第二入射面844b的顶点b1、b2、b3、b4、b5相对于透镜840的底部的高度可以根据与第一透镜部841的距离而不同。即，第二入射面844b的顶点b1、b2、b3、b4、b5相对于透镜840的底部的高度可以随着与第一透镜部841的距离越远而增加。参照图23进行说明，相比于与最靠近第一透镜部841的第二入射面844b的顶点b5的高度，最远离第一透镜部841的第二入射面844b的顶点b1的高度可以形成为更高。由于第二入射面844b的顶点b1、b2、b3、b4、b5相对于透镜840的底部的高度随着与第一透镜部841的距离越远而增加，因此第二焦点线fl2可以形成为相对于透镜840的长度方向切斜的直线的形态。
225.由于借由透镜840引起的焦点线fl包括沿彼此不同方向延伸形成的第一焦点线fl1和第二焦点线fl2，因此第一光束图案lp的边界线bl1、bl2和倾斜线sl可以更加清楚地形成。
226.以上，参照附图对本发明的实施例进行了说明，但本发明所属技术领域中具备普通知识的人员可以理解在不改变其技术思想或必要特征的情况下本发明可以以其他具体的形态实施。因此，应理解以上描述的实施例在所有方面都是示例性的，而非限制性的。
