1.本实用新型涉及台灯技术领域，尤其是涉及的是一种可摇动调整照射方向的台灯。


背景技术：

2.台灯一般指放在桌子上用的有底座的电灯，随着科技的进步，台灯的外观、造型也在不断的发展，在保持其照明，便于阅读、学习和工作之余，对于台灯的造型要求也越来越高。使用过程中，由于使用者的身形、坐姿不同，为了在使用时能够更好的保护眼睛，常常需要调整台灯的照光角度，使其在照清桌面的节灯罩同时避开眼睛直射，但是现有的台灯调节要么是通过调整可变形的灯臂，要么就用铰链调，但是可变形的灯臂观赏性较差，且容易在固定好角度再次发生位移，铰链调节仅限于180
°
的调节，调整角度小。


技术实现要素：

3.本实用新型的其他特征和优点将在随后的说明书中阐述，并且部分地从说明书中变得显而易见，或者通过实施本实用新型而了解。本实用新型的目的和其他优点可通过说明书以及说明书附图中所特别指出的结构来实现和获得。
4.本实用新型的目的在于克服上述不足，提供一种可摇动调整照射方向的台灯，具有调整光向的方式简单、调整范围广、结构简单，观赏性强的优点。
5.本实用新型提供了一种可摇动调整照射方向的台灯，包括底座、一端与该底座连接的支撑杆、灯泡座和灯罩。该支撑杆的另一端设有空心的连接件，该连接件远离该支撑杆的一端向中心方向弯折。该灯泡座包括转动件和弧形固定片，该转动件的一端嵌入该连接件，另一端设于该弧形固定片的重心位置。该灯罩为双层结构，该灯罩上设有连接孔，该弧形固定片的周边从该连接孔的侧壁插入，使该弧形固定片部分嵌入该灯罩。
6.本实用新型采用转动件卡住该连接件来连接灯泡座和支撑杆，使固定在灯泡座上的灯泡可以在支撑杆上实现360
°
的旋转调整，同时在灯泡座上设置嵌入该双层灯罩的弧形固定片，使灯罩可以在弧形固定片上平移，实现灯罩的角度调整，大大增加了调整的角度范围。
7.在一些实施例中，该台灯还包括弧形遮光罩，该灯罩上设有出光孔，该弧形遮光罩从该出光孔的侧壁插入，该灯罩的上表面设有调节孔，该弧形遮光罩的上表面固设有调节杆，该调节杆从该调节孔中伸出，移动该调节杆可以调整该弧形遮光罩在该灯罩内的位置。弧形遮光罩对灯罩出光孔的大小进行调解，通过嵌入遮光罩的方式保持台灯的美观性，通过调节杆调整弧形遮光罩在出光孔上的暴露面积，避免光直射眼睛。
8.在一些实施例中，该转动件靠近该连接的一端为圆球状。圆球状使转动件的转动更为平滑，更易于调整。
9.在一些实施例中，该转动件与该弧形固定片的连接处设有延伸部，该延伸部的底部直径小于该连接件的最小直径。在使用过程中，因为延伸部直径小于该连接件的直径，可
以将整个转动件带动延伸部推入连接件内，用于不需要角度调节时固定灯罩。
10.在一些实施例中，该底座的底部设有橡胶防滑层。橡胶防滑层增加底座对桌面的摩擦，避免在调整角度过程中台灯失去平衡。
11.在一些实施例中，该支撑杆包括第一连接杆和第二连接杆，该第一连接杆和第二连接杆通过螺旋连接。第一连接杆和第二连接杆通过螺旋连接，可拆卸设置便于台灯的运输的同时，增加灯罩与底座的组合方式，降低生产成本。
12.通过采用上述的技术方案，本实用新型的有益效果是：本实用新型通过设置嵌入连接件的转动件，实现台灯灯泡座的360
°
调整，同时配合嵌入灯罩的弧形固定件，实现灯罩的360
°
调节，其结构简单，大大增加了台灯光向的调整范围，通过摇动灯罩就可以实现多角度调节，调整方式简单，观赏性强。
13.应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本公开。
14.无疑的，本实用新型的此类目的与其他目的在下文以多种附图与绘图来描述的较佳实施例细节说明后将变为更加显见。
15.为让本实用新型的上述和其他目的、特征和优点能更明显易懂，下文特举一个或数个较佳实施例，并配合所示附图，作详细说明如下。
附图说明
16.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例共同用于解释本实用新型，并不构成对本实用新型的限制。
17.在附图中，相同的部件使用相同的附图标记，并且附图是示意性的，并不一定按照实际的比例绘制。
18.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单的介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一个或数个实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据此类附图获得其他的附图。

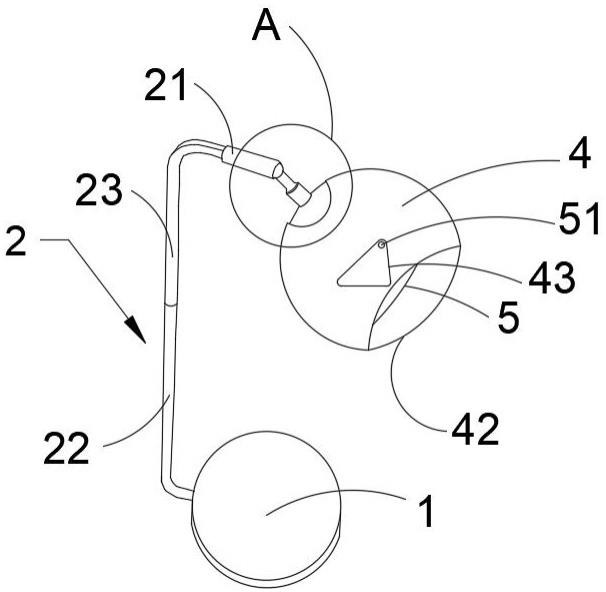

19.图1为本实用新型一种可摇动调整照射方向的台灯的整体结构示意图；
20.图2为图1中a处局部放大图；
21.图3为本实用新型一种可摇动调整照射方向的台灯的灯泡座和灯罩的结构图；
22.图4为本实用新型一种可摇动调整照射方向的台灯的单层灯罩内部图；
23.主要附图标记说明：
24.1.底座；
25.2.支撑杆；
26.21.连接件；
27.22.第一连接杆；
28.23.第二连接杆；
29.3.灯泡座；
30.31.转动件；
31.311.延伸部；
32.32.弧形固定片；
33.4.灯罩；
34.41.连接孔；
35.42.出光孔；
36.43.调节孔；
37.5.弧形遮光罩；
38.51.调节杆。
具体实施方式
39.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合具体实施方式对本实用新型进一步详细说明。应当理解，此处所描述的具体实施方式仅仅用以解释本实用新型，但并不用于限定本实用新型。
40.参照图1-4，图1为图1为本实用新型一种可摇动调整照射方向的台灯的整体结构示意图；图2为图1中a处局部放大图；图3为本实用新型一种可摇动调整照射方向的台灯的灯泡座和灯罩的结构图；图4为本实用新型一种可摇动调整照射方向的台灯的单层灯罩内部图。
41.本实用新型提供了一种可摇动调整照射方向的台灯，包括底座1、支撑杆2、灯泡座3、灯罩4和弧形遮光罩5。该底座1的底部设有橡胶防滑层。该支撑杆2包括第一连接杆22和第二连接杆23，该第一连接杆22和第二连接杆23通过螺旋连接。该支撑杆2的一端与该底座1连接，该支撑杆2的另一端设有空心的连接件21，该连接件21远离该支撑杆2的一端向中心方向弯折，该灯泡座3包括转动件31和弧形固定片32，该转动件31的一端嵌入该连接件21且为圆球状，该转动件31的另一端设于该弧形固定片32的重心位置，该转动件31与该弧形固定片32的连接处设有延伸部311，该延伸部311的底部直径小于该连接件21的最小直径。该灯罩4为双层结构，该灯罩4上设有连接孔41和出光孔42，该弧形固定片32的周边从该连接孔41的侧壁插入，使该弧形固定片32部分嵌入该灯罩4。该弧形遮光罩5从该出光孔42的侧壁插入，该灯罩4的上表面设有调节孔43，该弧形遮光罩5的上表面固设有调节杆51，该调节杆51从该调节孔43中伸出，移动该调节杆51可以调整该弧形遮光罩5在该灯罩4内的位置。
42.工作原理：台灯使用时，手拿着灯罩4将转动件31从连接件21内拔出，下一步摇动调整灯泡座3的角度，然后调整灯罩4和灯泡座3的角度，若因灯罩4的光太过于发散而直射眼睛，则移动调节杆51的位置带动弧形遮光板调整灯罩4出光孔42的大小。
43.应该理解的是，本实用新型所公开的实施例不限于这里所公开的特定处理步骤或材料，而应当延伸到相关领域的普通技术人员所理解的此类特征的等同替代。还应当理解的是，在此使用的术语仅用于描述特定实施例的目的，而并不意味着限制。
44.说明书中提到的“实施例”意指结合实施例描述的特定特征、或特性包括在本实用新型的至少一个实施例中。因此，说明书通篇各个地方出现的短语或“实施例”并不一定均指同一个实施例。
45.此外，所描述的特征或特性可以任何其他合适的方式结合到一个或多个实施例中。在上面的描述中，提供一些具体的细节，例如厚度、数量等，以提供对本实用新型的实施例的全面理解。然而，相关领域的技术人员将明白，本实用新型无需上述一个或多个具体的
细节便可实现或者也可采用其他方法、组件、材料等实现。
