1.本实用新型涉及汽车维修设备领域，特别涉及一种机动车故障修理照明灯。


背景技术：

2.随着社会的不断发展，汽车的数量不断增加，这让车辆维修工作不断增多，由于维修时经常拆卸螺栓等小部件，设在房顶的照明灯无法满足照明需要，需要设置专门的照明设备。
3.现有技术中，针对汽车底盘进行修理时，为了具有良好的照明效果，常常需要修理工单手持点光源进行照射，或者多人配合修理，操作起来不但费时费力，还不能满足不同高度上的照明需求，因此，我们公开了一种机动车故障修理照明灯来满足汽车底盘修理时的照明需求。


技术实现要素：

4.本实用新型的目的在于提供一种机动车故障修理照明灯，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种机动车故障修理照明灯，包括安装在支撑座上的射灯，所述支撑座包括位置相对应的移动座与底座，所述移动座与所述底座之间还设有升降组件，所述升降组件包括滑动套设在滑筒内的滑杆，以及安装在滑筒上用于固定所述滑杆的紧固螺栓，所述射灯通过转动座转动安装在所述底座上，且所述射灯上还设有用于保护光源的透镜保护盖，所述转动座上还设有用于清理所述透镜保护盖的毛刷，所述毛刷与所述转动座之间设有弹簧。
6.优选地，所述滑杆安装在所述底座的底部，所述滑筒安装在所述移动座上，且所述滑杆的底端滑动套设在所述滑筒内。
7.优选地，所述紧固螺栓螺纹套接在所述滑筒上，且所述紧固螺栓的一端延伸至所述滑筒内并与所述滑杆相抵触，所述紧固螺栓的另一端连接有多个分布均匀的转杆。
8.优选地，所述转动座安装在所述底座的顶部，所述转动座上还安装有支撑臂，所述支撑臂上设有阻尼圈，所述射灯的外壁上连接有套设在对应所述阻尼圈内的支架。
9.优选地，所述转动座上还开设有安装槽，所述安装槽内滑动套设有安装座，多个所述毛刷均安装在所述安装座上，且所述毛刷能够与所述射灯上的所述透镜保护盖表面相接触。
10.优选地，所述弹簧安装在所述安装槽内，且所述弹簧的两端分别抵接在所述安装座与所述安装槽的底侧内壁上。
11.优选地，所述移动座的底部安装有多个具备自锁能力的万向轮。
12.本实用新型的技术效果和优点：
13.1、本实用新型结构合理，需要对车辆的底盘进行修理时，首先将支撑座整体移动至合适位置，随后转动射灯，调节光照角度，以适应不同位置上的维修需求，相较于现有技
术，无需人工手持，省时省力，同时，为了确保照明效果，根据底盘升降高度，滑动滑杆至对应高度后，转动转杆带动紧固螺栓转动，将滑杆抵紧，从而调节射灯的高度，以适应不同高度上的照明需求；
14.2、本实用新型中，通过设置阻尼圈，能够在射灯转动至对应角度后保持静止，提高照明时的稳定程度，当修理工作完成时，通过转动射灯进行收纳，在转动的过程中，通过多组毛刷自主擦拭透镜保护盖的表面，避免油污残留，从而确保后续射灯的照射效果，通过弹簧，确保毛刷能够与射灯保持接触，并且方便取出毛刷进行定期清理维护。
附图说明

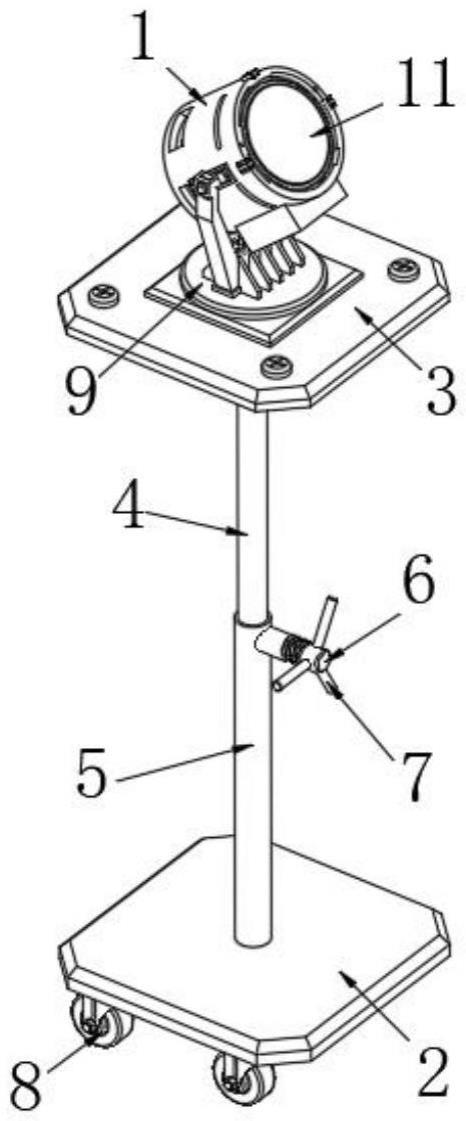

15.图1为本实用新型立体结构示意图；
16.图2为本实用新型部分立体结构示意图；
17.图3为本实用新型底座立体结构示意图；
18.图4为本实用新型安装槽立体结构示意图。
19.图中：1、射灯；2、移动座；3、底座；4、滑杆；5、滑筒；6、紧固螺栓；7、转杆；8、万向轮；9、转动座；10、支撑臂；11、透镜保护盖；12、安装槽；13、毛刷；14、阻尼圈；15、弹簧。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.本实用新型提供了如图1-4所示的一种机动车故障修理照明灯，包括安装在支撑座上的射灯1，支撑座包括位置相对应的移动座2与底座3，移动座2与底座3之间还设有升降组件，升降组件包括滑动套设在滑筒5内的滑杆4，以及安装在滑筒5上用于固定滑杆4的紧固螺栓6，射灯1通过转动座9转动安装在底座3上，且射灯1上还设有用于保护光源的透镜保护盖11，转动座9上还设有用于清理透镜保护盖11的毛刷13，毛刷13与转动座9之间设有弹簧15，使用时，将支撑座移动至合适位置后，通过转动射灯1，调节其光照角度，以适应不同位置上的维修需求，同时，通过升降组件调底座3的高度，进而适配不同身高的维修工使用，另外，通过设置的透镜保护盖11，能够在维修时避免油污落入射灯1的内部造成污染，并在维修结束后，通过转动射灯1，使得毛刷13能够对透镜保护盖11的表面进行擦拭，除去透镜保护盖11上的油污，确保后续使用时的光照强度。
22.进一步的，本实施例中，滑杆4安装在底座3的底部，滑筒5安装在移动座2上，且滑杆4的底端滑动套设在滑筒5内，紧固螺栓6螺纹套接在滑筒5上，且紧固螺栓6的一端延伸至滑筒5内并与滑杆4相抵触，紧固螺栓6的另一端连接有多个分布均匀的转杆7，需要对车辆的底盘进行修理时，首先将支撑座整体移动至合适位置，随后转动射灯1，调节光照角度，以适应不同位置上的维修需求，相较于现有技术，无需人工手持，省时省力，同时，为了确保照明效果，根据底盘升降高度，滑动滑杆4至对应高度后，转动转杆7带动紧固螺栓6转动，将滑杆4抵紧，从而调节射灯1的高度，以适应不同高度上的照明需求。
23.进一步的，本实施例中，转动座9安装在底座3的顶部，转动座9上还安装有支撑臂
10，支撑臂10上设有阻尼圈14，射灯1的外壁上连接有套设在对应阻尼圈14内的支架，转动座9上还开设有安装槽12，安装槽12内滑动套设有安装座，多个毛刷13均安装在安装座上，且毛刷13能够与射灯1上的透镜保护盖11表面相接触，弹簧15安装在安装槽12内，且弹簧15的两端分别抵接在安装座与安装槽12的底侧内壁上，通过设置阻尼圈14，能够在射灯1转动至对应角度后保持静止，提高照明时的稳定程度，当修理工作完成时，通过转动射灯1进行收纳，在转动的过程中，通过多组毛刷13自主擦拭透镜保护盖11的表面，避免油污残留，从而确保后续射灯1的照射效果，通过弹簧15，确保毛刷13能够与射灯1保持接触，并且方便取出毛刷13进行定期清理维护。
24.进一步的，本实施例中，移动座2的底部安装有多个具备自锁能力的万向轮8，通过设置万向轮8，便于移动支撑座及其上的射灯1，以满足不同位置上的照明需求。
25.本实用工作原理：需要对车辆的底盘进行修理时，首先将支撑座整体移动至合适位置，随后转动射灯1，调节光照角度，以适应不同位置上的维修需求，相较于现有技术，无需人工手持，省时省力，同时，为了确保照明效果，根据底盘升降高度，滑动滑杆4至对应高度后，转动转杆7带动紧固螺栓6转动，将滑杆4抵紧，从而调节射灯1的高度，以适应不同高度上的照明需求。
26.通过设置阻尼圈14，能够在射灯1转动至对应角度后保持静止，提高照明时的稳定程度，当修理工作完成时，通过转动射灯1进行收纳，在转动的过程中，通过多组毛刷13自主擦拭透镜保护盖11的表面，避免油污残留，从而确保后续射灯1的照射效果，通过弹簧15，确保毛刷13能够与射灯1保持接触，并且方便取出毛刷13进行定期清理维护。
27.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
