1.本技术实施例涉及电气工程设备技术领域，尤其涉及一种电气工程用连接辅助工具。


背景技术：

2.电气工程在建设过程中，所有与电相关的建设都属于电气工程的一部分，其中，电气工程中常需要对各中电缆进行连接，各个电缆之间的连接能够保证电气设备的稳定运转，因此，电缆之间的连接是电气工程中极为重要一环，若是电缆之间的连接出现电缆脱落或是松开的情况，则会带来很大的安全隐患。
3.其中，在建设电气工程时需要对若干个电缆进行连接，且各个电缆之间的连接需要准确无误，不可连错电缆，在现有技术中，通常是由工作人员对多根电缆进行连接，因此在实际连接过程中，两根电缆的连接可能不太牢固，会出现之前连接的电缆发生脱落的问题，使得工作人员还需重新进行配合，从而加大了工作人员的劳动强度，耗时耗力，工作效率较低。基于此，本技术提供了一种电气工程用连接辅助工具用于解决上述问题。


技术实现要素：

4.本技术实施例提供了一种电气工程用连接辅助工具，能将两根电缆进行紧固连接，避免出现电缆发生脱落的问题，从而减轻工作人员的劳动强度，有助于提高工作效率。
5.本技术提供了一种电气工程用连接辅助工具，包括：第一连接块、第二连接块、第一夹持件、第二夹持件、伸缩杆件和线缆连接组件；
6.所述第一连接块和所述第二连接块之间通过所述伸缩杆件连接，所述伸缩杆件用于控制所述第一连接块和所述第二连接块之间的距离，所述第一夹持件安装在所述第一连接块上，所述第二夹持件安装在所述第二连接块上，所述第一连接块和所述第二连接块之间安装有所述线缆连接组件，所述线缆连接组件用于连接所述第一夹持件和所述第二夹持件上的线缆。
7.可选的，所述第一连接块和所述第二连接块上均设置有开槽，所述开槽上均设置有贯穿的开口，所述开口设置在同一直线上。
8.可选的，所述第一夹持件安装在所述第一连接块的开槽上，所述第一夹持件包括第一伸缩杆、第二伸缩杆、第一弧形夹板和第二弧形夹板，所述第一伸缩杆和所述第二伸缩杆安装在所述第一连接块的开槽上，所述第一伸缩杆的伸缩端与所述第一弧形夹板连接，所述第二伸缩杆的伸缩端与所述第二弧形夹板连接，所述第一弧形夹板和所述第二弧形夹板之间组合形成第一夹持区域。
9.可选的，所述第一夹持区域与所述开口设置在同一直线上。
10.可选的，所述第二夹持件安装在所述第二连接块的开槽上，所述第二夹持件包括第三伸缩杆、第四伸缩杆、第三弧形夹板和第四弧形夹板，所述第三伸缩杆和所述第四伸缩杆安装在所述第二连接块的开槽上，所述第三伸缩杆的伸缩端与所述第三弧形夹板连接，
所述第四伸缩杆的伸缩端与所述第四弧形夹板连接，所述第三弧形夹板和第四弧形夹板之间组合形成第二夹持区域。
11.可选的，所述第二夹持区域与所述开口设置在同一直线上。
12.可选的，所述线缆连接组件包括接线板体和接线板槽，所述第一连接块外部安装有所述接线板体，所述第二连接块外部安装有所述接线板槽，所述接线板体与所述接线板槽适配连接。
13.可选的，所述接线板体上设置有第一开孔，所述接线板槽上设置有第二开孔，所述第一开孔和所述第二开孔设置在同一直线上。
14.可选的，所述第一开孔和所述开口设置在同一直线上。
15.可选的，所述第一夹持件和所述第二夹持件上设置有防滑条纹。
16.从以上技术方案可以看出，本技术实施例具有以下优点：
17.本技术电气工程用连接辅助工具设置有第一连接块、第二连接块、第一夹持件、第二夹持件、伸缩杆件和线缆连接组件，其中，第一连接块和第二连接块之间通过伸缩杆件连接，伸缩杆件用于控制第一连接块和第二连接块之间的距离，第一夹持件安装在第一连接块上，第二夹持件安装在第二连接块上，第一连接块和第二连接块之间安装有线缆连接组件，线缆连接组件用于连接第一夹持件和第二夹持件上的线缆。
18.进而可知，将需要连接的两根线缆分别放置第一连接块和第二连接块上，使得线缆分别穿过第一连接块和第二连接块的开口，线缆穿过开口之后接触到线缆连接组件，在伸缩杆件的作用下，带动第一连接块和第二连接块进行移动，使得线缆连接组件之间相互接触，从而能够将放置在线缆连接组件之间的电缆进行挤压接触，有效避免出现电缆发生脱落的问题，从而减轻工作人员的劳动强度，有助于提高工作效率。
附图说明

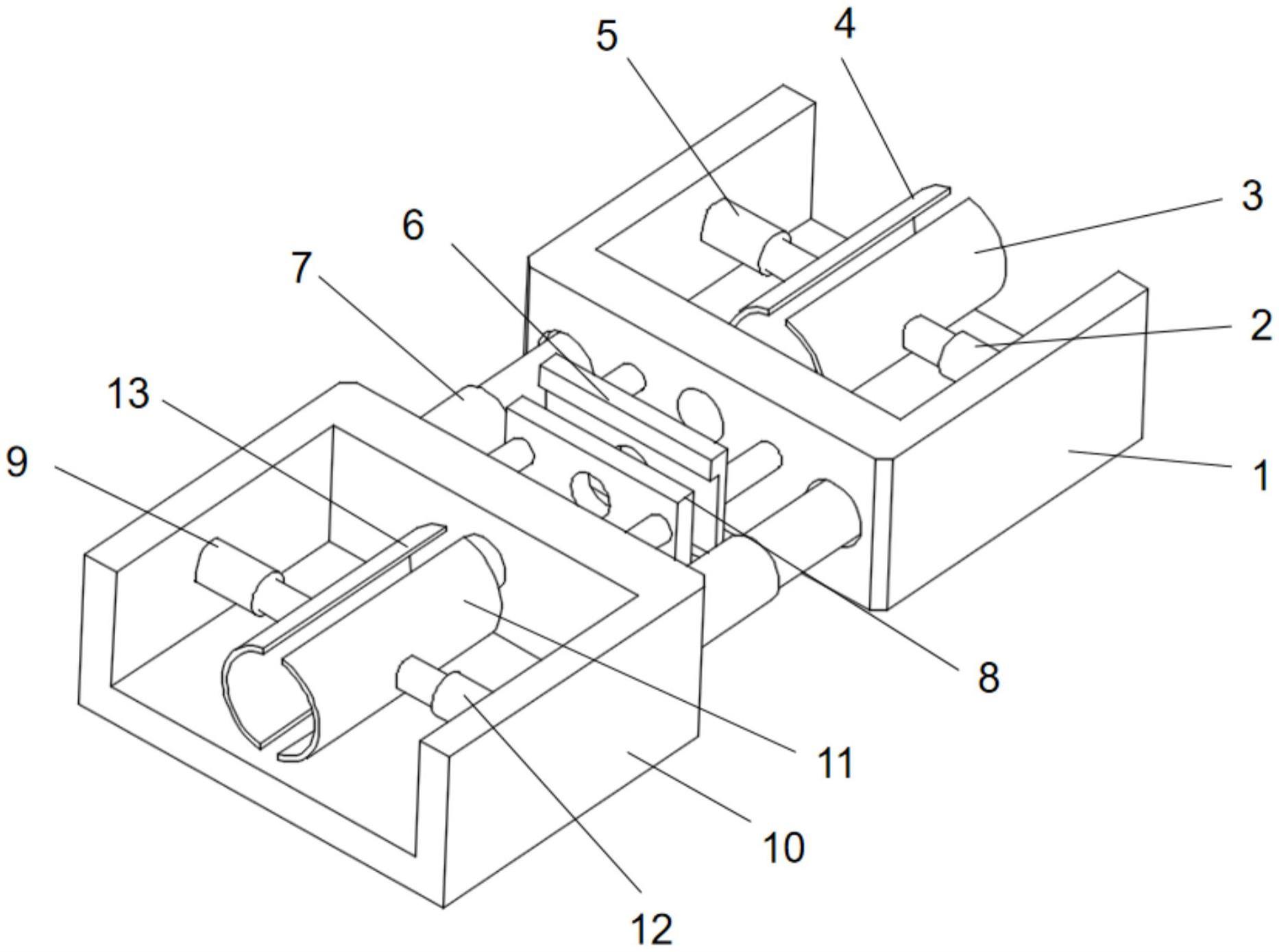

19.图1为本技术电气工程用连接辅助工具的整体结构的一个示意图；
20.图2为本技术电气工程用连接辅助工具的整体结构的另一个示意图；
21.图3为本技术电气工程用连接辅助工具中放置有线缆的连接示意图；
22.图4为本技术电气工程用连接辅助工具的整体结构的另一个示意图。
23.图中：1、第一连接块；2、第一伸缩杆；3、第一弧形夹板；4、第二弧形夹板；5、第二伸缩杆；6、接线板槽；7、伸缩杆件；8、接线板体；9、第三伸缩杆；10、第二连接块；11、第四弧形夹板；12、第四伸缩杆；13、第三弧形夹板；14、线缆。
具体实施方式
24.在本技术中，术语“上”、“下”、“左”、“右”、“前”、“后”、“顶”、“底”、“内”、“外”、“中”、“竖直”、“水平”、“横向”、“纵向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅用于说明各部件或组成部分之间的相对位置关系，并不特别限定各部件或组成部分的具体安装方位。
25.并且，上述部分术语除了可以用于表示方位或位置关系以外，还可能用于表示其他含义，例如术语“上”在某些情况下也可能用于表示某种依附关系或连接关系。对于本领域普通技术人员而言，可以根据具体情况理解这些术语在本技术中的具体含义。
26.此外，术语“安装”、“设置”、“设有”、“连接”、“相连”应做广义理解。例如，可以是固定连接，可拆卸连接，或整体式构造；可以是机械连接，或电连接；可以是直接相连，或者是通过中间媒介间接相连，又或者是两个装置、元件或组成部分之间内部的连通。对于本领域普通技术人员而言，可以根据具体情况理解上述术语在本技术中的具体含义。
27.此外，在本技术中所附图式所绘制的结构、比例、大小等，均仅用于配合说明书所揭示的内容，以供本领域技术人员了解与阅读，并非用于限定本技术可实施的限定条件，故不具有技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本技术所能产生的功效及所能达成的目的下，均仍应落在本技术所揭示的技术内容涵盖的范围内。
28.下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本技术保护的范围。
29.在现有技术中，通常是由工作人员对多根电缆进行连接，因此在实际连接过程中，两根电缆的连接可能不太牢固，会出现之前连接的电缆发生脱落的问题，使得工作人员还需重新进行配合，从而加大了工作人员的劳动强度，耗时耗力，工作效率较低。
30.基于此，本技术提供了一种电气工程用连接辅助工具，能将两根电缆进行连接，避免出现电缆发生脱落的问题，从而减轻工作人员的劳动强度，有助于提高工作效率。
31.请参阅图1至图4，本技术提供了一种电气工程用连接辅助工具，包括：第一连接块1、第二连接块10、第一夹持件、第二夹持件、伸缩杆件7和线缆连接组件；所述第一连接块1和所述第二连接块10之间通过所述伸缩杆件7连接，所述伸缩杆件7用于控制所述第一连接块1和所述第二连接块10之间的距离，所述第一夹持件安装在所述第一连接块1上，所述第二夹持件安装在所述第二连接块10上，所述第一连接块1和所述第二连接块10之间安装有所述线缆连接组件，所述线缆连接组件用于连接所述第一夹持件和所述第二夹持件上的线缆14。
32.在本技术实施例中，在第一连接块1上安装有第一夹持件，第二连接块10上安装有第二夹持件，通过第一夹持件可对一根线缆14进行夹持固定，通过第二夹持件可对另一根线缆14进行夹持固定，使得在实际应用中，当第一夹持件和第二夹持件对线缆14进行夹持固定之后，由于第一连接块1和第二连接块10上均设置有开槽，且开槽上均设置有贯穿的开口，开口设置在同一直线上，将夹持后的两根线缆14通过开口向外伸出，向外伸出的线缆14会接触到线缆连接组件。其中，需要说明的是，线缆连接组件仅是与两根线缆14接触，但不连接，即两根线缆14悬挂在线缆连接组件上，然后在伸缩杆件7的作用下，带动第一连接块1和第二连接块10进行移动，当第一连接块1和第二连接块10进行移动时，会带动线缆连接组件相互靠近，使得线缆连接组件之间相互接触，从而能够将放置在线缆连接组件之间的电缆进行挤压接触，完成对两根线缆14的紧固连接，当需要对多根线缆14进行两两配对时，可使用本技术电气工程用连接辅助工具进行辅佐进行连接，可有效提高工作效率。
33.可选的，所述第一夹持件安装在所述第一连接块1的开槽上，所述第一夹持件包括第一伸缩杆2、第二伸缩杆5、第一弧形夹板3和第二弧形夹板4，所述第一伸缩杆2和所述第二伸缩杆5安装在所述第一连接块1的开槽上，所述第一伸缩杆2的伸缩端与所述第一弧形
