1.本实用新型涉及光伏发电技术领域，尤其涉及一种光伏发电调节支架。


背景技术：

2.光伏板进行光伏发电时需要使用支架进行安装和支撑，传统的支架不能调节角度，这样导致光伏板的角度也不能进行调节，不能使光伏板根据季节和时间改变其采光角度。
3.现有技术cn210273940u公开一种基于光伏发电的可调节支架，固定支柱顶端中部开设有活动转槽，活动转槽内部嵌入活动连接有连接转座，固定支柱一侧边部固定连接有伸缩套筒，伸缩套筒内部嵌入活动连接有伸缩支架，伸缩支架底端转动连接有连接耳板，连接转座和连接耳板顶端均固定连接有光伏支架，通过活动转槽、连接转座、伸缩套筒、拆装边板、伸缩支架、固定槽、紧固旋钮和连接耳板便于光伏支架的安装，同时能够对光伏支架的安装角度进行便捷的调节，使得光伏支架上安装的光伏组件的采光角度能够便捷的进行调节，以此使光伏组件在实际应用中能够最大程度上接收太阳光。
4.上述装置能够调节光伏组件的角度，但是需要手动旋转紧固旋钮，再调节光伏支架的角度，调节完成后旋紧紧固旋钮，这样调节费时费力，降低了调节效率。


技术实现要素：

5.本实用新型的目的在于提供一种光伏发电调节支架，解决了现有的一种基于光伏发电的可调节支架需要手动旋转紧固旋钮，再调节光伏支架的角度，调节完成后旋紧紧固旋钮，这样调节费时费力，降低了调节效率的问题。
6.为实现上述目的，本实用新型提供了一种光伏发电调节支架，包括底座和光伏板，还包括位于所述底座和所述光伏板之间的调节组件；所述调节组件包括固定架、安装板、安装架、齿轮、齿条和驱动构件，所述固定架与所述底座固定连接，并位于所述底座的一侧，所述安装板与所述固定架转动连接，并设置在所述固定架上，所述安装架与所述底座固定连接，并与所述安装板转动连接，且位于所述底座靠近所述安装板的一侧，所述齿轮与所述安装板固定连接，并位于所述安装架内部，所述齿条与所述安装架滑动连接，并与所述齿轮啮合，且位于所述安装架内部，所述驱动构件设置在所述安装架上，并驱动所述齿条进行移动。
7.其中，所述驱动构件包括驱动电机、螺纹杆和螺纹套，所述驱动电机与所述安装架固定连接，并位于所述安装架内部；所述螺纹杆设置在所述驱动电机上，并与所述驱动电机的输出端连接；所述螺纹套与所述螺纹杆螺纹连接，并与所述齿条固定连接，且套设在所述螺纹杆上。
8.其中，所述调节组件还包括导向块，所述导向块与所述齿条固定连接，并位于所述齿条的一侧。
9.其中，所述螺纹套具有定位凸起，所述定位凸起设置在所述螺纹套上，并位于所述
螺纹套的一侧。
10.其中，所述底座包括底板和转动板，所述转动板与所述固定架固定连接，并与所述安装架固定连接，且设置在所述固定架上；所述底板与所述转动板转动连接，并位于所述转动板远离所述固定架的一侧。
11.本实用新型的一种光伏发电调节支架，当需要调节所述光伏板的角度时，启动所述驱动构件，使所述驱动构件带动所述齿条进行移动，由于所述齿条和所述齿轮啮合，这样使所述齿条的移动能够驱动所述齿轮进行转动，进而带动所述安装板进行转动，所述安装板的转动还带动所述光伏板进行转动，使所述光伏板能够根据光线的照射调节角度，从而实现方便工作人员调节所述光伏板的角度的目的。
附图说明
12.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。
13.图1是本实用新型第一实施例的光伏发电调节支架的整体结构示意图。

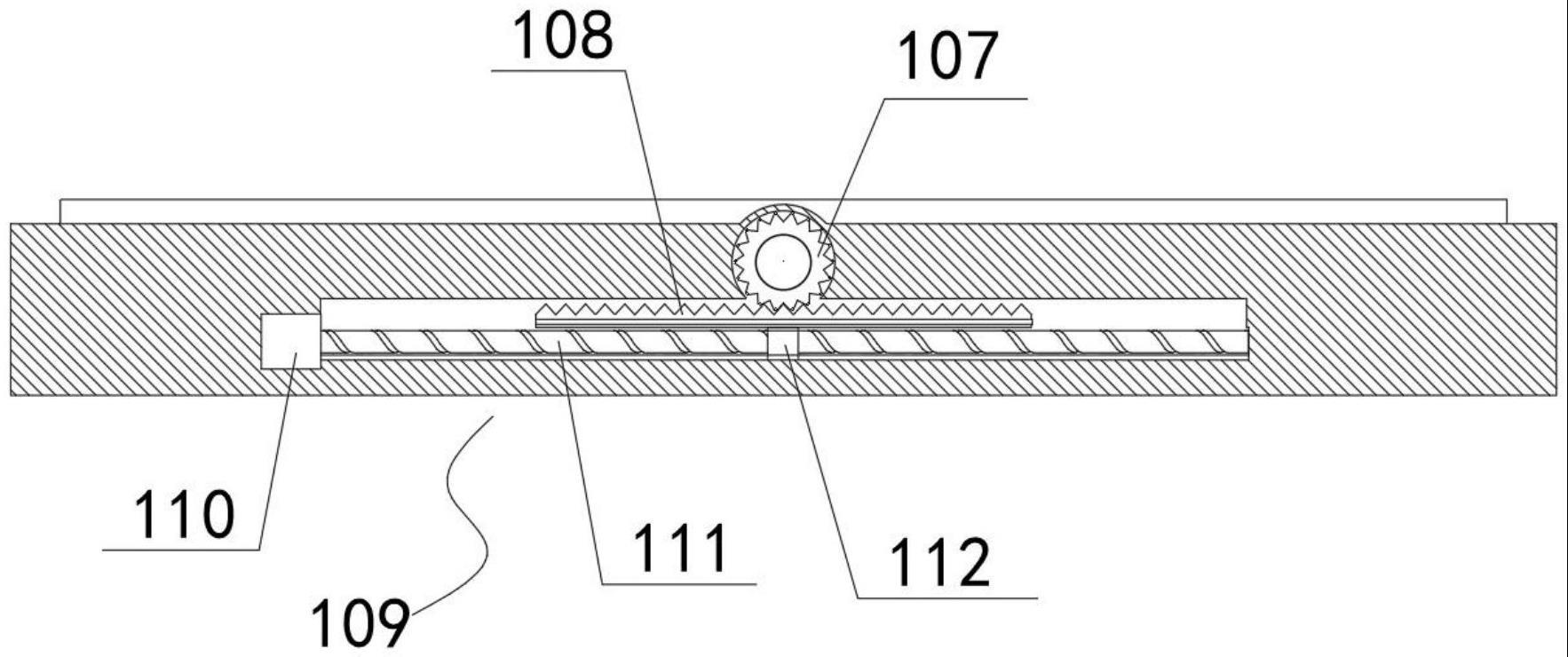

14.图2是本实用新型第一实施例的驱动构件的结构示意图。
15.图3是本实用新型第一实施例的导向块的安装结构示意图。
16.图4是本实用新型第二实施例的转动板的安装结构示意图。
17.图中：101-底座、102-光伏板、103-调节组件、104-固定架、105-安装板、106-安装架、107-齿轮、108-齿条、109-驱动构件、110-驱动电机、111-螺纹杆、112-螺纹套、113-导向块、114-定位凸起、201-底板、202-转动板。
具体实施方式
18.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。
19.第一实施例：
20.请参阅图1至图3，其中图1是光伏发电调节支架的整体结构示意图，图2是驱动构件的结构示意图，图3是导向块的安装结构示意图。
21.本实用新型提供一种光伏发电调节支架，包括底座101、光伏板102和调节组件103，所述调节组件103包括固定架104、安装板105、安装架106、齿轮107、齿条108、驱动构件109和导向块113，所述驱动构件109包括驱动电机110、螺纹杆111和螺纹套112，所述螺纹套112具有定位凸起114，通过所述驱动构件109驱动所述齿条108进行左右移动，使所述齿条108带动所述齿轮107进行转动，进而带动所述安装板105进行顺时针或逆时针的转动，从而方便调节所述光伏板102的角度，可以理解的是，前述方案可以用在使用光伏板进行光伏发电时，还可以用于解决现有的一种基于光伏发电的可调节支架需要手动旋转紧固旋钮，再调节光伏支架的角度，调节完成后旋紧紧固旋钮，这样调节费时费力，降低了调节效率的问题上。
22.针对本具体实施方式，通过所述光伏板102进行光伏发电。
23.其中，所述固定架104与所述底座101固定连接，并位于所述底座101的一侧，所述
安装板105与所述固定架104转动连接，并设置在所述固定架104上，所述安装架106与所述底座101固定连接，并与所述安装板105转动连接，且位于所述底座101靠近所述安装板105的一侧，所述齿轮107与所述安装板105固定连接，并位于所述安装架106内部，所述齿条108与所述安装架106滑动连接，并与所述齿轮107啮合，且位于所述安装架106内部，所述驱动构件109设置在所述安装架106上，并驱动所述齿条108进行移动，通过所述安装板105安装所述光伏板102，所述安装板105通过轴承与所述固定架104和所述安装架106之间进行转动，当需要调节所述光伏板102的角度时，启动所述驱动构件109，使所述驱动构件109带动所述齿条108进行移动，由于所述齿条108和所述齿轮107啮合，这样使所述齿条108的移动能够驱动所述齿轮107进行转动，进而带动所述安装板105进行转动，所述安装板105的转动还带动所述光伏板102进行转动，使所述光伏板102能够根据光线的照射调节角度，从而实现方便工作人员调节所述光伏板102的角度的目的。
24.其次，所述驱动电机110与所述安装架106固定连接，并位于所述安装架106内部；所述螺纹杆111设置在所述驱动电机110上，并与所述驱动电机110的输出端连接；所述螺纹套112与所述螺纹杆111螺纹连接，并与所述齿条108固定连接，且套设在所述螺纹杆111上，通过所述驱动电机110的工作带动所述螺纹杆111进行转动，进而使所述螺纹杆111驱动所述螺纹套112进行移动，使所述螺纹套112带动所述齿条108进行移动，从而实现驱动所述齿条108进行左右移动的目的。
25.同时，所述导向块113与所述齿条108固定连接，并位于所述齿条108的一侧，所述导向块113设置有两个，并分别位于所述齿条108的两侧，所述安装架106上设置有与所述导向块113配合的导向槽，通过所述导向块113对所述齿条108的移动进行导向，使所述齿条108的移动更加稳定。
26.另外，所述定位凸起114设置在所述螺纹套112上，并位于所述螺纹套112的一侧，所述安装架106上还设置有与所述定位凸起114配合的定位槽，这样使所述螺纹套112只能进行移动，不能发生转动，从而使所述螺纹杆111的转动能够驱动所述螺纹套112进行移动。
27.使用本实施例的光伏发电调节支架时，当需要对所述光伏板102的角度进行调节时，启动所述驱动电机110带动所述螺纹杆111进行转动，进而使所述螺纹杆111驱动所述螺纹套112进行移动，使所述螺纹套112带动所述齿条108进行左右移动，进而使所述齿条108能够驱动所述齿轮107进行顺时针或逆时针转动，从而带动所述安装板105进行转动，使所述安装板105能够带动所述光伏板102进行转动，根据光线的照射调节角度调节所述光伏板102的角度，实现方便工作人员调节所述光伏板102的角度的目的。
28.第二实施例：
29.在第一实施例的基础上，请参阅图4，图4是第二实施例的转动板的安装结构示意图，本实施例的所述底座101包括底板201和转动板202。
30.针对本具体实施方式，所述转动板202与所述固定架104固定连接，并与所述安装架106固定连接，且设置在所述固定架104上；所述底板201与所述转动板202转动连接，并位于所述转动板202远离所述固定架104的一侧，所述底板201能够通过螺栓安装在地面上，通过所述转动板202的转动，带动所述固定架104和所述安装架106进行转动，进而带动所述安装板105和所述光伏板102进行水平角度的调节，从而增加对所述光伏板102的调节范围，提升调节效果。
31.以上所揭露的仅为本技术一种或多种较佳实施例而已，不能以此来限定本技术之权利范围，本领域普通技术人员可以理解实现上述实施例的全部或部分流程，并依本技术权利要求所作的等同变化，仍属于本技术所涵盖的范围。
