1.本实用新型属于变压整流器技术领域，特别是涉及一种具有散热结构的变压整流器。


背景技术：

2.变压整流器是一种用电设备，具有多重保护措施，而变压整流器使用时会发出较大热量，现有变压整流器无法及时进行散热导致机器无法使用，并且机器结构固定想要对其进行检查非常不便操作，影响使用。


技术实现要素：

3.本实用新型的目的在于提供一种具有散热结构的变压整流器，解决现有的问题。
4.为解决上述技术问题，本实用新型是通过以下技术方案实现的：
5.本实用新型为一种具有散热结构的变压整流器，包括安装箱，所述安装箱一侧面设置有散热槽，所述散热槽一侧面安装有安装架，所述安装架一侧面安装有支撑架，所述支撑架一侧面安装有转动轴，所述支撑架和转动轴转动配合，所述转动轴上表面安装有转动带，所述转动轴和转动带转动配合，所述转动带内下表面安装有连接轴，所述转动带和连接轴转动配合，所述连接轴一侧面安装有限位板，所述连接轴另一侧面安装有转动电机，所述连接轴和转动电机转动配合，所述转动电机一侧面安装有固定座，所述转动轴一侧面安装有扇叶，所述散热槽另一侧面安装有支撑轴，所述支撑轴上表面安装有转动块，所述转动块和支撑轴转动配合，所述转动块上表面安装有遮雨板，通过安装转动电机、散热槽和遮雨板，利用转动带和转动轴转动配合，控制转动电机带动扇叶转动进行散热，并打开遮雨板进行排气同时遮雨，防止散热时有雨水落入机器中，导致损坏部件，需要散热时打开遮雨板然后控制转动电机进行散热。
6.优选地，所述安装箱另一侧面安装有安装块，所述安装块一侧面设置有调节槽，所述调节槽一侧面安装有调节轴，所述调节轴一侧面安装有调节块，所述调节轴和调节块转动配合，所述调节块一侧面安装有挡板，所述挡板一侧面安装有把手，通过安装调节轴、调节块和挡板，利用调节轴和调节块转动配合，控制把手转动挡板方便维修检查时开关安装箱。
7.优选地，所述安装箱内下表面安装有安装底座和控制箱，所述安装底座上表面安装有整流器主体，所述安装箱下表面设置有出线口。
8.本实用新型具有以下有益效果：
9.本实用新型通过安装转动电机、散热槽和遮雨板，利用转动带和转动轴转动配合，控制转动电机带动扇叶转动进行散热，并打开遮雨板进行排气同时遮雨，防止散热时有雨水落入机器中，导致损坏部件，需要散热时打开遮雨板然后控制转动电机进行散热；通过安装调节轴、调节块和挡板，利用调节轴和调节块转动配合，控制把手转动挡板方便维修检查时开关安装箱。
10.当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
附图说明
11.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

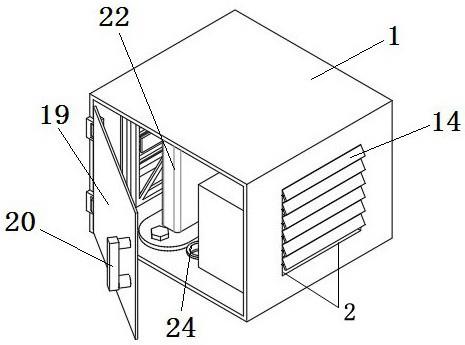

12.图1为本实用新型的整体结构示意图；
13.图2为本实用新型的主视结构示意图；
14.图3为图2中a-a剖面结构示意图；
15.图4为图2中b-b剖面结构示意图；
16.图5为图2中a部分局部放大图；
17.图6为图4中b部分局部放大图。
18.附图中，各标号所代表的部件列表如下：
19.1、安装箱；2、散热槽；3、安装架；4、支撑架；5、转动轴；6、转动带；7、连接轴；8、限位板；9、转动电机；10、固定座；11、扇叶；12、支撑轴；13、转动块；14、遮雨板；15、安装块；16、调节槽；17、调节轴；18、调节块；19、挡板；20、把手；21、安装底座；22、整流器主体；23、控制箱；24、出线口。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
21.在本实用新型的描述中，需要理解的是，术语“上”、“中”、“外”、“内”等指示方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的组件或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
22.如图所示，本实用新型为一种具有散热结构的变压整流器，包括安装箱1，安装箱1一侧面设置有散热槽2，散热槽2一侧面安装有安装架3，安装架3一侧面安装有支撑架4，支撑架4一侧面安装有转动轴5，支撑架4和转动轴5转动配合，转动轴5上表面安装有转动带6，转动轴5和转动带6转动配合，转动带6内下表面安装有连接轴7，转动带6和连接轴7转动配合，连接轴7一侧面安装有限位板8，连接轴7另一侧面安装有转动电机9，连接轴7和转动电机9转动配合，转动电机9一侧面安装有固定座10，转动轴5一侧面安装有扇叶11，散热槽2另一侧面安装有支撑轴12，支撑轴12上表面安装有转动块13，转动块13和支撑轴12转动配合，转动块13上表面安装有遮雨板14，通过安装转动电机9、散热槽2和遮雨板14，利用转动带6和转动轴5转动配合，控制转动电机9带动扇叶11转动进行散热，并打开遮雨板14进行排气同时遮雨，防止散热时有雨水落入机器中，导致损坏部件，需要散热时打开遮雨板14然后控制转动电机9进行散热。
23.其中，安装箱1另一侧面安装有安装块15，安装块15一侧面设置有调节槽16，调节
槽16一侧面安装有调节轴17，调节轴17一侧面安装有调节块18，调节轴17和调节块18转动配合，调节块18一侧面安装有挡板19，挡板19一侧面安装有把手20，通过安装调节轴17、调节块18和挡板19，利用调节轴17和调节块18转动配合，控制把手20转动挡板19方便维修检查时开关安装箱1。
24.其中，安装箱1内下表面安装有安装底座21和控制箱23，安装底座21上表面安装有整流器主体22，安装箱1下表面设置有出线口24。
25.如图所示，本实用新型为一种具有散热结构的变压整流器，其中转动电机优选为ye3-160l-4，使用时控制把手20打开挡板19，然后打开遮雨板14，控制转动电机9进行散热，通过安装转动电机9、散热槽2和遮雨板14，利用转动带6和转动轴5转动配合，控制转动电机9带动扇叶11转动进行散热，并打开遮雨板14进行排气同时遮雨，防止散热时有雨水落入机器中，导致损坏部件，需要散热时打开遮雨板14然后控制转动电机9进行散热；通过安装调节轴17、调节块18和挡板19，利用调节轴17和调节块18转动配合，控制把手20转动挡板19方便维修检查时开关安装箱1。
