1.本实用新型涉及收纳置物用品技术领域，具体涉及一种可以用于对物品进行接水沥水的收纳托盘。


背景技术：

2.为了收纳碗碟、筷子、杯子等物品，人们发明了各种置物装置，如置物架、置物筒、置物盒、碗碟架等，以便于把上述各种物品集中收纳。然而，由于这些物品一般都是清洗后直接放到置物装置上，物品沥出的水会直接流到灶台或桌面上。为此，人们又设计了一些收纳托盘用来接收上述物品沥出的水，但普通收纳盘一般需要人工倒水使用不方便。为此，人们通过在托盘侧面设置导出槽，这样可以将托盘靠近洗菜盆等放置，以便通过导出槽将接到的水自行导出到洗菜盆，从而不需要人工倒水，极大地方便了使用。但目前市面上的此类托盘通常都是固定的，其缺点主要是放置物品的空间不能明显调节，餐具较多时不便于增加空间来放置。


技术实现要素：

3.本实用新型要解决的技术问题是提供一种结构简单、设计合理、可改变置物空间放置不同数量餐具的多功能伸缩托盘。
4.为解决上述技术问题，本实用新型采用如下技术方案：一种多功能伸缩托盘，其特征在于：包括有活动盘和固定盘，固定盘通过滑配结构安装在活动盘的底面，使活动盘形成可从侧面朝外拉出的结构，活动盘拉出时与固定盘形成阶梯状结构，活动盘完全缩进时则层叠于固定盘的上方；在活动盘内靠近一侧边缘的位置设置有导水孔，固定盘覆盖于导水孔下方，通过导水孔将固定盘与活动盘连通；在固定盘的一侧设置有朝外伸出用于将水往外导流的导出槽，导出槽与固定盘内部连通；在活动盘及固定盘内分别设置有若干固定柱。
5.进一步地，在活动盘的底部前后两边各设置有朝下伸出的对接边，两对接边的内壁上设置有滑槽；固定盘的上部前后两边各设置有滑边，通过滑边嵌入在滑槽中，使活动盘形成可相对固定盘滑动的结构。
6.进一步地，在活动盘内靠近固定盘拉出的一侧设置有下凹的集水槽，所述导水孔设置于该集水槽中。
7.进一步地，所述导出槽设置于固定盘往外拉出的一侧，能尽量加长导水的距离。
8.进一步地，在活动盘及固定盘的底面分别设置有若干支脚，各支脚均装有防滑垫且底面相互齐平；活动盘的支脚采用镶插安装结构，固定盘的支脚则与固定盘为一体结构。
9.可通过固定柱插接固定有固定架，通过固定架安装有置物筒。也可通过固定柱插接固定有碗碟架，在碗碟架上安装有置物筒。
10.进一步地，置物筒上设置有挂钩，通过挂钩挂在固定架或碗碟架上使置物筒悬于活动盘或固定盘外面；在置物筒底部设置有伸出于置物筒外的导入槽，导入槽伸入活动盘或固定盘内，筷子、勺子等餐具沥下的水会通过导入槽流进活动盘，再通过导水孔流入固定
盘，最后通过导出槽流入洗菜盆等下水设施内。
11.还可以在活动盘和/或固定盘内通过固定柱插接固定有碗架和/或碟架，以便放置碗、碟等餐具。
12.进一步地，在活动盘的侧壁上设置有一装饰圈，装饰圈可采用不锈钢制作，其嵌设于活动盘的外壁上，使其外表面与活动盘的外壁齐平。
13.本实用新型通过将固定盘与活动盘做成可伸缩活动的结构，当需要放置的餐具较少时，可将活动盘收回且整体放置在离洗菜盆较近的地方使用时，活动盘接到的水会通过导水孔流入固定盘后再通过导出槽导到洗菜盆中；当需要放置的餐具较多时，可将活动盘拉出使用时，活动盘接到的水会通过导水孔流入固定盘后再通过导出槽导到洗菜盆中。这样可以增加放置碗碟等餐具的空间。
附图说明

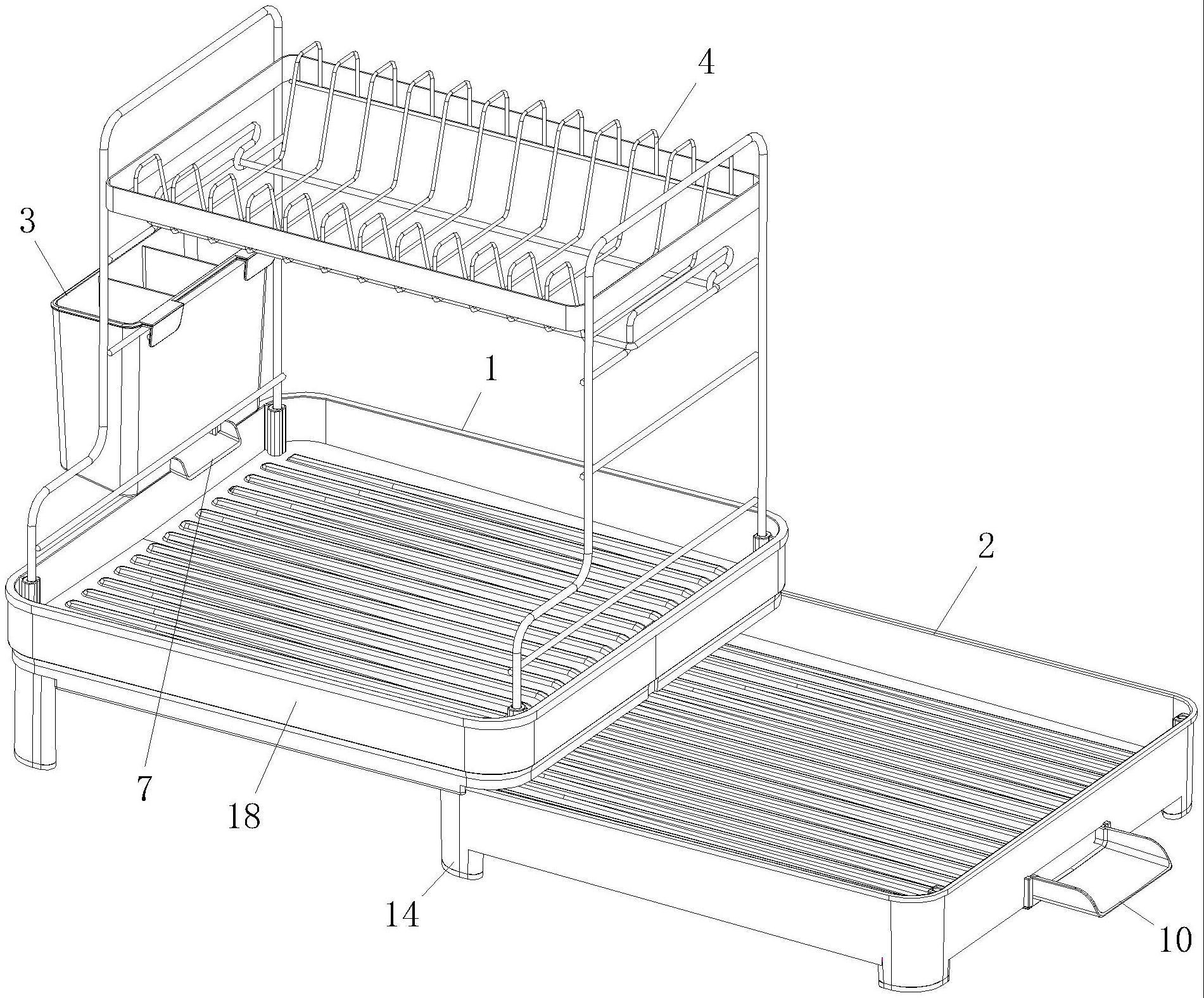

14.图1为本实用新型第一种实施方式的结构图；
15.图2为本实用新型第一种实施方式另一角度的结构图；
16.图3为图2的局部放大图；
17.图4为本实用新型第二种实施方式的结构图；
18.图5为本实用新型第三种实施方式的立体结构图；
19.图6为本实用新型第四种实施方式的立体结构图。
20.图中，1为活动盘，2为固定盘，3为置物筒，4为碗碟架，5为碗架，6为碟架，7为导入槽，8为固定架，9为挂钩，10为导出槽，11为集水槽，12为导水孔，13为固定柱，14为支脚，15为对接边，16为滑槽，17为滑边，18为装饰圈。
具体实施方式
21.参照图1-图6，所述多功能伸缩托盘，包括有活动盘1和固定盘2，固定盘2通过滑配结构安装在活动盘1的底面，使活动盘1形成可从侧面朝外拉出的结构，活动盘1拉出时与固定盘2形成阶梯状结构，活动盘1完全缩进时则层叠于固定盘的上方；在活动盘1内靠近一侧边缘的位置设置有导水孔12，固定盘2覆盖于导水孔12下方，通过导水孔12将固定盘2与活动盘1连通，使活动盘1内的水能流入固定盘2中；在固定盘2的一侧设置有朝外伸出用于将水往外导流的导出槽10，导出槽10与固定盘2内部连通；在活动盘1及固定盘2内分别设置有若干固定柱13。
22.在活动盘1的底部前后两边各设置有朝下伸出的对接边15，两对接边15的内壁上设置有滑槽16；固定盘2的上部前后两边各设置有滑边17，通过滑边17嵌入在滑槽16中，使活动盘1形成可相对固定盘2滑动的结构。
23.在活动盘1内靠近固定盘2拉出的一侧设置有下凹的集水槽11，便于聚集活动盘1内的水；导水孔12设置于该集水槽11中，便于排干活动盘1内的水。
24.所述导出槽10设置于固定盘2往外拉出的一侧，能尽量加长导水的距离。
25.在活动盘1及固定盘2的底面分别设置有若干支脚14，各支脚14均装有防滑垫且底面相互齐平；活动盘1的支脚14采用镶插安装结构，在包装运输时可拆下或者折叠活动盘1的支脚14，以节省空间，降低成本；固定盘2的支脚14则与固定盘2为一体结构。
26.可通过固定柱13插接固定有固定架8，通过固定架8安装有置物筒3，如图5和图6所示。也可通过固定柱13插接固定有碗碟架4，在碗碟架4上安装有置物筒3，如图1、图2和图4所示。
27.置物筒3上设置有挂钩9，通过挂钩9挂在固定架8或碗碟架4上使置物筒3悬于活动盘1或固定盘2外面；在置物筒3底部设置有伸出于置物筒3外的导入槽7，导入槽7伸入活动盘1或固定盘2内，筷子、勺子等餐具沥下的水会通过导入槽7流进活动盘1，再通过导水孔12流入固定盘2，最后通过导出槽10流入洗菜盆等下水设施内。
28.还可以在活动盘1和/或固定盘2内通过固定柱13插接固定有碗架5和/或碟架6，以便放置碗、碟等餐具，如图5、图6所示。
29.在活动盘1的侧壁上设置有一装饰圈18，装饰圈18可采用不锈钢制作，其嵌设于活动盘1的外壁上，使其外表面与活动盘1的外壁齐平。
30.以上已将本实用新型做一详细说明，以上所述，仅为本实用新型之较佳实施例而已，当不能限定本实用新型实施范围，即凡依本申请范围所作均等变化与修饰，皆应仍属本实用新型涵盖范围内。


技术特征：
1.一种多功能伸缩托盘，其特征在于：包括有活动盘和固定盘，固定盘通过滑配结构安装在活动盘的底面，使活动盘形成可从侧面朝外拉出的结构，活动盘拉出时与固定盘形成阶梯状结构，活动盘完全缩进时则层叠于固定盘的上方；在活动盘内靠近一侧边缘的位置设置有导水孔，固定盘覆盖于导水孔下方，通过导水孔将固定盘与活动盘连通；在固定盘的一侧设置有朝外伸出用于将水往外导流的导出槽，导出槽与固定盘内部连通；在活动盘及固定盘内分别设置有若干固定柱。2.根据权利要求1所述的多功能伸缩托盘，其特征在于：在活动盘的底部前后两边各设置有朝下伸出的对接边，两对接边的内壁上设置有滑槽；固定盘的上部前后两边各设置有滑边，通过滑边嵌入在滑槽中，使活动盘形成可相对固定盘滑动的结构。3.根据权利要求1所述的多功能伸缩托盘，其特征在于：在活动盘内靠近固定盘拉出的一侧设置有下凹的集水槽，所述导水孔设置于该集水槽中。4.根据权利要求1所述的多功能伸缩托盘，其特征在于：所述导出槽设置于固定盘往外拉出的一侧。5.根据权利要求1所述的多功能伸缩托盘，其特征在于：在活动盘及固定盘的底面分别设置有若干支脚，各支脚均装有防滑垫且底面相互齐平；活动盘的支脚采用镶插安装结构，固定盘的支脚则与固定盘为一体结构。6.根据权利要求1所述的多功能伸缩托盘，其特征在于：通过固定柱插接固定有固定架，通过固定架安装有置物筒。7.根据权利要求6所述的多功能伸缩托盘，其特征在于：通过固定柱插接固定有碗碟架，在碗碟架上安装有置物筒。8.根据权利要求6或7所述的多功能伸缩托盘，其特征在于：置物筒上设置有挂钩，通过挂钩挂在固定架或碗碟架上使置物筒悬于活动盘或固定盘外面；在置物筒底部设置有伸出于置物筒外的导入槽，导入槽伸入活动盘或固定盘内。9.根据权利要求1所述的多功能伸缩托盘，其特征在于：在活动盘和/或固定盘内通过固定柱插接固定有碗架和/或碟架。10.根据权利要求1所述的多功能伸缩托盘，其特征在于：在活动盘的侧壁上设置有一装饰圈，装饰圈嵌设于活动盘的外壁上，使其外表面与活动盘的外壁齐平。

技术总结
本实用新型公开了一种多功能伸缩托盘，包括有活动盘和固定盘，固定盘通过滑配结构安装在活动盘的底面，在活动盘内靠近一侧边缘设有导水孔，固定盘覆盖于导水孔下方，固定盘一侧设有导出槽。本实用新型通过将固定盘与活动盘做成可伸缩活动的结构，当需要放置的餐具较少时，可将活动盘收回且整体放置在离洗菜盆较近的地方使用时，活动盘接到的水会通过导水孔流入固定盘后再通过导出槽导到洗菜盆中；当需要放置的餐具较多时，可将活动盘拉出使用时，活动盘接到的水会通过导水孔流入固定盘后再通过导出槽导到洗菜盆中。这样可以增加放置碗碟等餐具的空间。等餐具的空间。等餐具的空间。


技术研发人员：汤德东
受保护的技术使用者：江门市江海区简尚家居用品有限公司
技术研发日：2023.03.13
技术公布日：2023/10/24
