1.本发明涉及外墙穿管施工技术，具体为一种被动式超低能耗绿色建筑外墙穿管结构及施工方法。


背景技术：

2.被动房又称被动式超低能耗绿色建筑，是各种技术产品的集成建筑，通过充分利用可再生能源使所有消耗的一次性能源总和不超过120千瓦
·
小时/(平米.年)的房屋。如此低的能耗标准，是通过高隔热隔音、密封性强的建筑外墙和可再生能源得以实现，因此被动房需要良好的保温性以及气密性。
3.针对被动房的外墙穿管一般将套管先预先安装在随外墙一同浇筑，现有穿墙管采用单层和双层穿管结构进行安装，例如cn105909879a公开的穿墙防水结构，利用密封膏、填充材料进行迎水面的防水处理，预埋螺杆、内法兰、内档板将密封圈从内部密封安装。再如cn112610755a公开的穿墙防水结构，迎水面采用灌浆柱封堵，内侧采用螺杆和连接柱压紧雨水膨胀材料，从内侧进行检漏。二者共同点都是在墙体结构完成后进行施工穿管，这样就导致操作复杂且双层结构间的整体性差，防水效果也相对较差，同时在墙体成型后再进行穿墙管的防水密封施工繁琐且密封效果差，故此继续一种能够解决上述难题的穿墙结构以及为此解决上述穿墙结构问题的装置。


技术实现要素：

4.本发明为解决现有后穿管防水保温密封施工存在防水保温密封质量差的难题和现有设备无法在墙体施工时一同完成双层套管间填胶完成防水保温密封的难题，具体方案如下：一种被动式超低能耗绿色建筑外墙穿管结构，包括预埋套管、模板和注胶装置，预埋套管的外侧安装有止水环和连接结构，预埋套管上开设有注胶口，预埋套管的内部穿插布设有穿墙管，穿墙管和预埋套管之间布设有填充腔，填充腔和注胶口互通，模板通过连接盘、螺钉和预埋套管固定安装，注胶装置包括注胶桶，注胶桶的底部安装有注胶头，注胶桶上安装有钩挂件。
5.经上述穿墙管双层结构可以消除以往焊接方式固定穿墙结构对施工人员的操作能力和位置控制能力提出要求，利用注胶装置能够有效解决现有手段没有在钢筋构件内部对双层管结构内部有效注胶填充的装置。
6.所述连接结构包括周向布设且沿预埋套管长度布设的多组连接爪。
7.所述注胶桶和注胶口均设置有两个，钩挂件包括一个螺套一、两个螺套二、两个螺杆一、两个螺杆二，螺套一的两端均螺纹连接有螺杆一，螺杆一的自由端固接在注胶桶上，螺套二转动布设于螺杆一上，螺杆二螺纹安装在螺套二的自由端，螺杆二上设置有钩挂结构。
8.所述连接盘上设置有凸轮型凹槽和进气口，凸轮型凹槽内安装有气囊。
9.当所述注胶口位于两端时，预埋套管可以为腰型结构，腰型结构为中部细两端粗。
10.当一所述注胶口位于端部、另一所述注胶口位于中部时，预埋套管可以为腰型结构，腰型结构为中部粗两端细。
11.两个所述注胶口可以均为注胶用，也可以为一个注胶、另一个排胶用。
12.所述预埋套管的中部开设有排胶口，排胶口处安装有单向疏通结构。
13.一种被动式超低能耗绿色建筑外墙穿管结构施工方法，所述穿墙结构上述所述的结构；
14.预埋套管预安装：将外墙钢筋绑扎完成，并预留空间安装预埋套管，旋转预埋套管进入预留空间，连接爪钩挂在钢筋上，要求限制预埋套管上下左右方向上的运动或要求连接数量至少三组，前后方向上位置固定，连接爪绑扎/焊接于就近钢筋上；
15.注胶：将两个注胶桶的注胶头经螺杆一和螺套一调节间距，注胶头插接于注胶口内，旋转螺套二和或调节螺杆二的外伸长度将钩挂结构挂接于就近的钢筋上；
16.穿管：在预埋套管内部穿插穿墙管，调整穿墙管两端外露钢筋的距离，注胶桶连接外部注胶管向填充空腔内注密封胶；
17.模板安装：将两组模板分别安装与预埋套管两端，两组模板外侧各安装一连接盘，连接盘通过螺钉和预埋套管连接固定；
18.浇筑：拆除注胶装置，安装其他部件，进行浇筑，浇筑时发现连接盘处漏浆时，经进气口鼓吹气囊将凸轮型凹槽填充封堵漏浆点。
19.本发明相对现有技术具备以下优点：首先提供一种对墙体和双层套管间填胶同时施工的新方案，利用该施工方案能够将有效确保墙体先成型后施工穿管导致的复杂操作和防水保温密封性差的难题，实用性更强，利用注胶装置在钢筋构件内部现场操作，在安装预埋套管和穿墙管后进行填充腔的密封胶填充施工，确保二者的整体防水保温效果，采用密封胶的黏附性强使防水保温砂浆无法达到的效果。同时预埋套管可以采用中间细两端粗或中间粗两端细的结构，方便注胶后的密实，还可以设置对应的排胶口，利用排胶口的单向疏通结构能够将所注入的胶进行密实处理，单向疏通结构(pe膜)的一端相互吸附且承插于预埋套管内部，当密实后的密封胶会将单向导通结构顶推，至单向疏通结构处漏胶，即可判断出密封胶充满填充腔内部，随后将单向导通结构内部的胶去外排干净后反锥入填充腔内形成封堵结构(pe膜会吸附在一起防止渗漏)，在后续通水实验时可以根据通水实验时的压力表数值直接判断，或者不外接压力表的情况下可以观察单向疏通结构是否出现积水外顶现象，如果该处单向导通结构有外顶现象则代表填充腔内部存在缝隙，如果没有则表示密封充实。利用连接盘防止直接采用模板和预埋套管安装后易出现的漏浆现象，出现漏浆时可以通过进气口鼓吹气囊将凸轮型凹槽填充封堵漏浆点。
附图说明

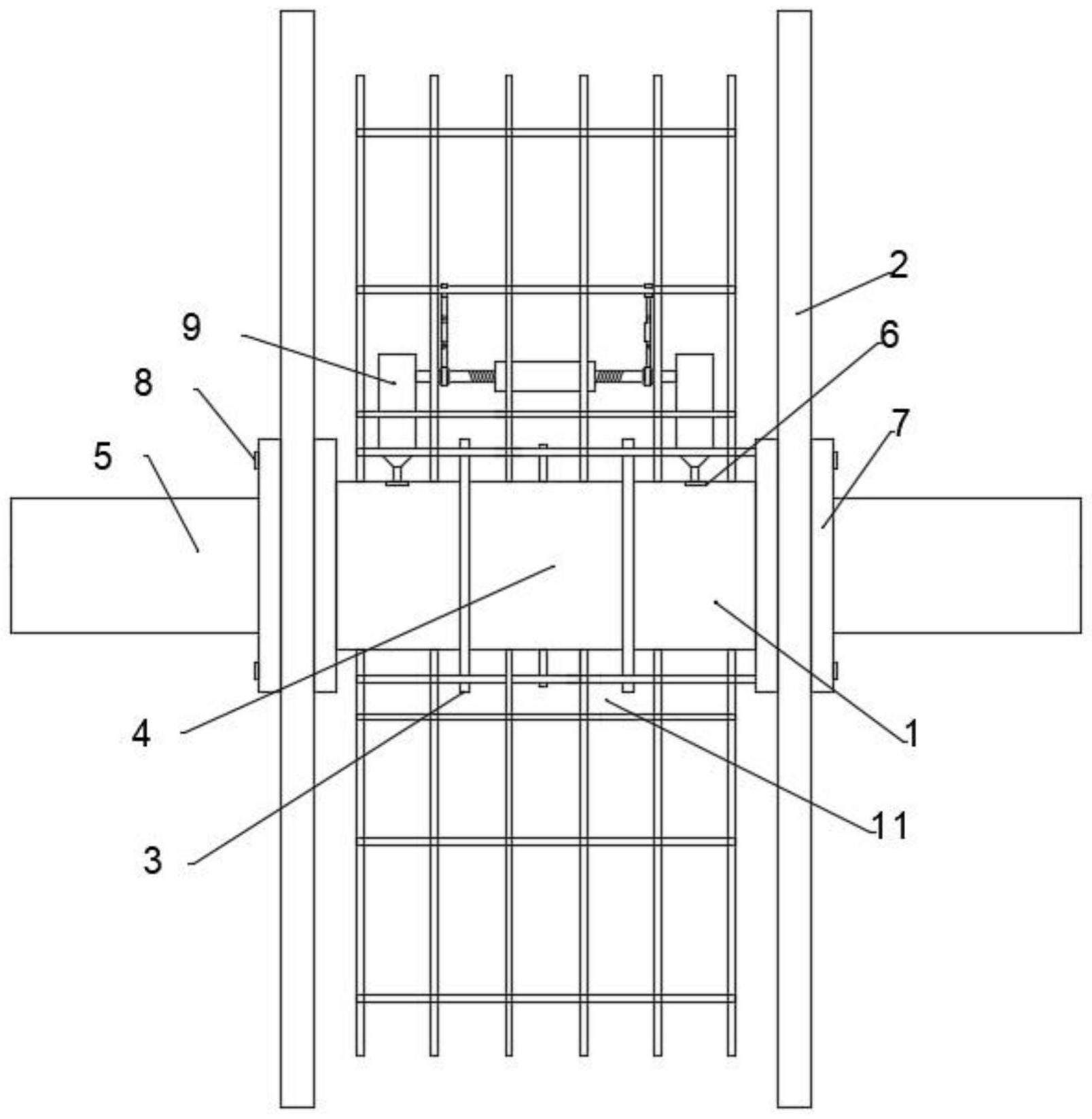

20.图1为本发明的提出的一种被动式超低能耗绿色建筑外墙穿管结构的结构示意图。
21.图2为本发明的提出的一种被动式超低能耗绿色建筑外墙穿管结构的剖面图一。
22.图3为本发明的提出的一种被动式超低能耗绿色建筑外墙穿管结构的注胶装置的结构图。
23.图4为本发明的提出的一种被动式超低能耗绿色建筑外墙穿管结构的剖面图二。
24.图5为本发明的提出的一种被动式超低能耗绿色建筑外墙穿管结构的剖面图三。
25.图6为本发明的提出的一种被动式超低能耗绿色建筑外墙穿管结构的剖面图四。
26.图7为本发明的提出的一种被动式超低能耗绿色建筑外墙穿管结构的连接盘侧视图。
27.图8为本发明提出的一种被动式超低能耗绿色建筑外墙穿管结构的单向疏通结构示意图。
具体实施方式
28.参照图1至图7所示，一种被动式超低能耗绿色建筑外墙穿管结构，包括预埋套管1、模板2和注胶装置，预埋套管1的外侧安装有止水环3和连接结构4，其中连接结构4包括周向布设且沿预埋套管1长度布设的多个连接爪11，连接爪11可以多个环形布设也可以采用沿轴线方向旋转布设完成和对应就近的钢筋钩挂安装。在安装时通过旋转连接结构4将连接爪11和对应钢筋连接，连接后的连接爪11在确定预埋套管1的两端和对应模板2距离后与对应的钢筋焊接或绑扎固定布设。预埋套管1上开设有注胶口6，利用注胶口6利于向预埋套管1和穿墙管5之间威慑的填充腔进行填充密封胶，预埋套管1的内部穿插布设有穿墙管5，穿墙管5和预埋套管1之间布设有填充腔，填充腔和注胶口6互通，模板2通过连接盘7、螺钉8和预埋套管1的端部结构固定安装，注胶装置包括注胶桶9，注胶桶9的底部安装有注胶头12，注胶桶9上安装有钩挂件10。在注胶时，将注胶头12和注胶口6进行对接处理，可以将注胶口6采用阶梯口结构，这样利于向内部填充。钩挂件10利于将注胶桶9悬挂于钢筋上，利于注胶时稳定注胶。注胶桶9用于连接外界注胶设备。
29.注胶桶9和注胶口6均设置有两个，钩挂件10包括一个螺套一13、两个螺套二14、两个螺杆一15、两个螺杆二16，螺套一13的两端均螺纹连接有螺杆一15，螺杆一15的自由端固接在注胶桶9上，其中一个螺纹杆二16转动布设于螺杆一15上，两个螺杆二16螺纹安装在螺套二14的自由端，另一个螺杆二16上设置有钩挂结构17。通过钩挂结构17、螺杆一15、螺杆二16、螺套一13和螺套二14进行间距的调整，同时还能将注胶桶9和就近的钢筋固结，进而确保注胶桶9和注胶口6的稳定对接，确保注胶时的结构稳定。
30.如图7所示，连接盘7上设置有凸轮型凹槽18和进气口19，二者均布设于相对模板2的一侧，凸轮型凹槽18内安装有气囊20，如果在混凝土砂浆在该处出现泄漏时，可以经过进气口19向气囊20内部供气，进而消除漏浆的隐患，同时在进气口19安装有单向阀用于防止漏气。
31.其中一种实施方式：当所述注胶口6位于两端时，预埋套管1可以为腰型结构，腰型结构为中部细两端粗。利用中部细两端粗能够确保预埋套管1和穿墙管5之间的填充腔被密封胶密实。
32.其中一种实施方式：当一所述注胶口6位于端部、另一所述注胶口6位于中部时，预埋套管1可以为腰型结构，腰型结构为中部粗两端细，经过中部的注胶口6能够将内部的空气从该处排出，也能利于密封胶的充实。
33.其中一种实施方式：两个所述注胶口6均为注胶用，或一个注胶用、另一个排胶用。可以根据实际需要择机而定注胶/排胶的功能。
34.其中一种实施方式：如图6、图8所示，所述预埋套管1的中部开设有排胶口，排胶口
处安装有单向疏通结构21。单向疏通结构21为两片相互吸附(静电)的pe膜,利用排胶口的单向疏通结构21能够便于分辨将内部注胶程度，同时在发现单向疏通结构21出现排胶后，将单向疏通结构内部的密封胶外排干净后反锥入填充腔内形成封堵结构，在后续通水实验时可以根据通水实验时的压力表数值直接判断，或者不外接压力表的情况下可以观察单向疏通结构是否出现积水外顶现象，如果有外顶现象则代表出现渗漏现象，如果没有则表示密封充实。
35.一种被动式超低能耗绿色建筑外墙穿管结构施工方法，所述穿墙结构如权利要求1至8任一项所述的结构；
36.预埋套管1预安装：将外墙钢筋绑扎完成，并预留空间安装预埋套管1，旋转预埋套管1进入预留空间，连接爪11钩挂在钢筋上，要求限制预埋套管1上下左右方向上的运动或要求连接数量至少三组，前后方向上位置固定，连接爪11绑扎/焊接于就近钢筋上；
37.注胶：将两个注胶桶9的注胶头12经螺杆一15和螺套一13调节间距，注胶头12插接于注胶口6内，旋转螺套二14和或调节螺杆二16的外伸长度将钩挂结构17挂接于就近的钢筋上；
38.穿管：在预埋套管1内部穿插穿墙管5，调整穿墙管5两端外露钢筋的距离，注胶桶9连接外部注胶管向填充空腔内注密封胶；
39.模板2安装：将两组模板2分别安装与预埋套管1两端，两组模板2外侧各安装一连接盘7，连接盘7通过螺钉8和预埋套管1连接固定；
40.浇筑：安装其他部件，进行浇筑，浇筑时发现连接盘7处漏浆时，经进气口19鼓吹气囊20将凸轮型凹槽18填充封堵漏浆点。
