1.本实用新型涉及电脑桌技术领域，特别是涉及一种电竞桌。


背景技术：

2.普通的电脑桌柜均为桌子形状，其显示器、键盘等均放置在固定位置，高度、角度均无法调节，所以使用者必须保持一定的姿势进行操作，长时间操作容易造成肌肉僵硬、酸痛等，市面上有出现一些电竞桌椅，其为一体结构，结构复杂、制造成本较高。


技术实现要素：

3.本实用新型的目的是提供一种电竞桌，能够调整显示屏的高度、角度以及其与用户的距离，能够快速且单独调整键盘的位置，整体结构简单，且调整操作方便。
4.为了实现上述目的，本实用新型提供了一种电竞桌，包括下层桌板、底座、支撑立柱、连接横杆、连接座、活动杆、调整杆和可调节桌面，所述可调节桌面包括屏幕连接杆、连接斜杆、上层桌板和键盘托架，所述支撑立柱设置在所述底座，所述下层桌板连接在所述支撑立柱的中部，所述连接横杆的第一端通过第一转轴与所述支撑立柱的顶部转动连接，所述连接座通过第二转轴与所述连接横杆的第二端转动连接，所述活动杆的第一端通过第三转轴与所述连接座转动连接，所述调整杆的第一端通过第四转轴与所述活动杆的第二端转动连接，所述连接斜杆连接在所述屏幕连接杆与所述上层桌板之间，所述连接斜杆与所述调整杆的第二端连接，所述屏幕连接杆上设有用于连接显示屏的安装座，所述键盘托架通过第五转轴与所述上层桌板转动连接，所述第一转轴与所述第二转轴均沿竖直方向延伸，所述第三转轴、所述第四转轴与所述第五转轴均沿水平方向延伸。
5.作为本实用新型优选的方案，所述键盘托架包括连接架、键盘架和阻尼万向节，所述连接架通过所述第五转轴与所述上层桌板转动连接，所述键盘架通过所述阻尼万向节安装在所述连接架的顶面。
6.作为本实用新型优选的方案，所述安装座通过第六转轴与所述屏幕连接杆转动连接，所述第六转轴均沿竖直方向延伸。
7.作为本实用新型优选的方案，所述下层桌板的后端两侧设有与所述底座连接的支撑杆，两个所述支撑杆之间连接有置物篮，所述置物篮位于所述下层桌板的下方。
8.作为本实用新型优选的方案，所述底座、所述支撑杆、所述连接横杆与所述活动杆中的至少一个设有排插粘贴座。
9.作为本实用新型优选的方案，所述底座上设有配重水箱。
10.作为本实用新型优选的方案，所述底座上设有置物桌板，所述置物桌板的高度低于所述下层桌板的高度，所述置物桌板与所述下层桌板呈阶梯状布置，所述底座的左右两侧均设有连接板，所述连接板的顶部均与所述置物桌板和所述下层桌板连接，所述置物桌板、所述下层桌板与两个所述连接板围合形成用于放置所述配重水箱的空腔。
11.作为本实用新型优选的方案，所述底座的底面设有多个滚轮。
12.作为本实用新型优选的方案，所述连接斜杆上设有用于放置手机的手机卡槽。
13.作为本实用新型优选的方案，所述上层桌板上设有用于放置水杯的凹槽，所述上层桌板的底面设有挂钩；所述下层桌板内嵌设有无线充电器。
14.本实用新型实施例一种电竞桌与现有技术相比，其有益效果在于：
15.本实用新型中的连接横杆能绕支撑立柱360
°
转动，活动杆通过连接座能够绕连接横杆的第二端360
°
转动，活动杆同时通过第三转轴实现上下摆动，可调节桌面通过调整杆与活动杆连接，进而实现可调节桌面能够第四转轴实现上下摆动，用户能够根据使用需求任意调整角度至合适位置，能够调整显示屏的高度、角度以及其与用户的距离，而且键盘托架绕第五转轴上下摆动，能够快速且单独调整键盘的位置，整体结构简单、紧凑，且调整操作方便，通过布置下层桌板与上层桌板方便放置物品。
附图说明
16.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例的附图作简单地介绍。

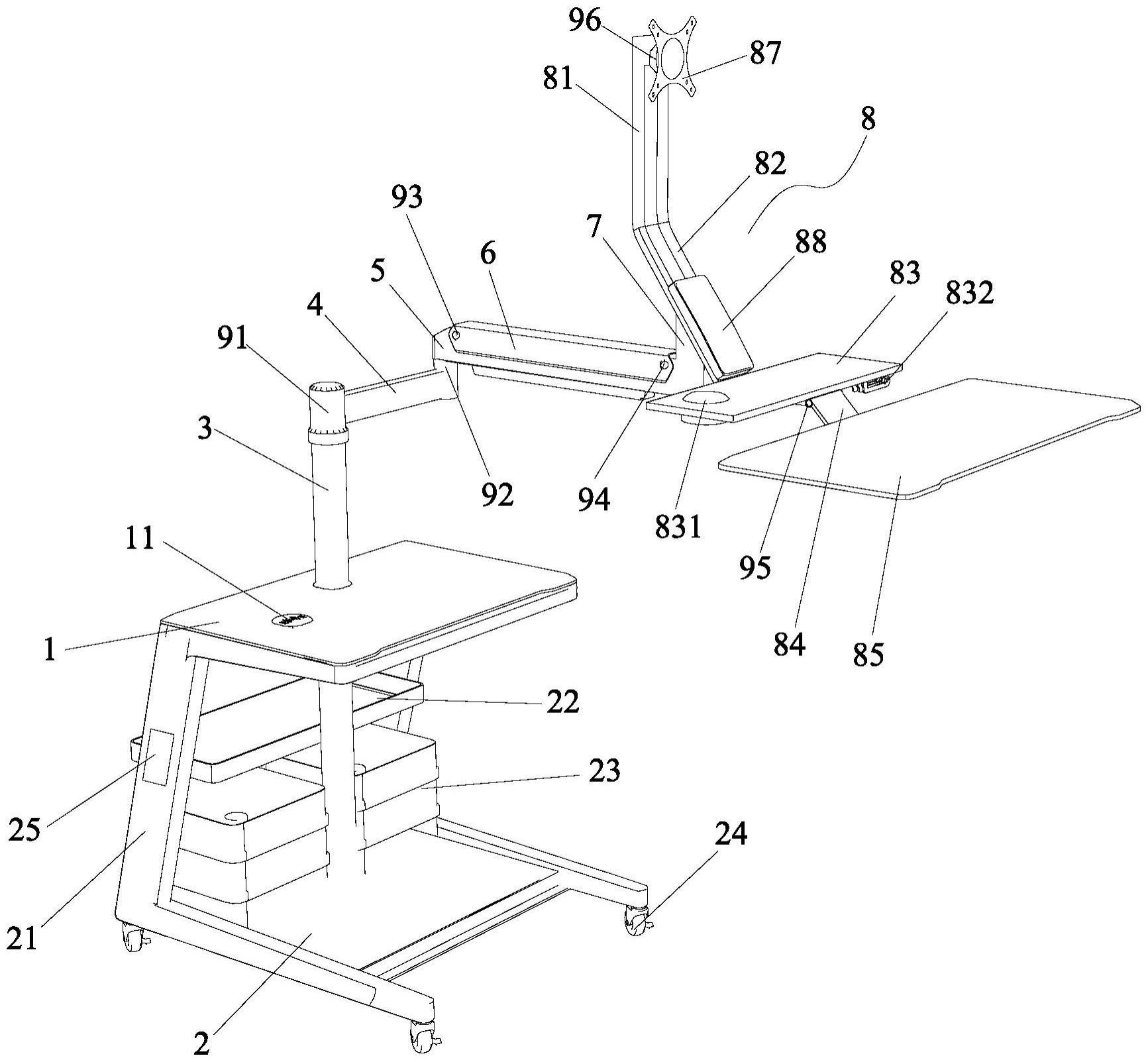

17.图1是本实用新型实施例1提供的一种电竞桌的立体图；
18.图2是本实用新型实施例1提供的一种电竞桌的侧视图；
19.图中，1为下层桌板；11为无线充电器；2为底座；21为支撑杆；22为置物篮；23为配重水箱；24为滚轮；25为排插粘贴座；3为支撑立柱；4为连接横杆；5为连接座；6为活动杆；7为调整杆；8为可调节桌面；81为屏幕连接杆；82为连接斜杆；83为上层桌板；831为凹槽；832为挂钩；84为连接架；85为键盘架；86为阻尼万向节；87为安装座；88为手机卡槽；91为第一转轴；92为第二转轴；93为第三转轴；94为第四转轴；95为第五转轴；96为第六转轴。
具体实施方式
20.下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。
21.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“左”、“右”、“前”、“后”、“顶”、“底”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
22.如图1和图2所示，本实用新型优选实施例1的一种电竞桌，包括下层桌板1、底座2、支撑立柱3、连接横杆4、连接座5、活动杆6、调整杆7和可调节桌面8，所述可调节桌面8包括屏幕连接杆81、连接斜杆82、上层桌板83和键盘托架，所述支撑立柱3设置在所述底座2，所述下层桌板1连接在所述支撑立柱3的中部，所述连接横杆4的第一端通过第一转轴91与所述支撑立柱3的顶部转动连接，所述连接座5通过第二转轴92与所述连接横杆4的第二端转动连接，所述活动杆6的第一端通过第三转轴93与所述连接座5转动连接，所述调整杆7的第一端通过第四转轴94与所述活动杆6的第二端转动连接，所述连接斜杆82连接在所述屏幕连接杆81与所述上层桌板83之间，所述连接斜杆82与所述调整杆7的第二端连接，所述屏幕连接杆81上设有用于连接显示屏的安装座87，所述键盘托架通过第五转轴95与所述上层桌板83转动连接，所述第一转轴91与所述第二转轴92均沿竖直方向延伸，所述第三转轴93、所
述第四转轴94与所述第五转轴95均沿水平方向延伸，底座2能够放置电脑主机，下层桌板1与上层桌板83能够作为置物台放置物品。
23.本实用新型中的连接横杆4能绕支撑立柱3360
°
转动，活动杆6通过连接座5能够绕连接横杆4的第二端360
°
转动，活动杆6同时通过第三转轴93实现上下摆动，可调节桌面8通过调整杆7与活动杆6连接，进而实现可调节桌面8能够第四转轴94实现上下摆动，用户能够根据使用需求任意调整角度至合适位置，能够调整显示屏的高度、角度以及其与用户的距离，而且键盘托架绕第五转轴95上下摆动，能够快速且单独调整键盘的位置，整体结构简单、紧凑，且调整操作方便通过布置下层桌板与上层桌板方便放置物品。
24.示例性的，所述键盘托架包括连接架84、键盘架85和阻尼万向节86，所述连接架84通过所述第五转轴95与所述上层桌板83转动连接，所述键盘架85通过所述阻尼万向节86安装在所述连接架84的顶面，这样能够进一步能调整键盘架85的角度，以满足用户的键盘放置需求。
25.示例性的，所述安装座87通过第六转轴96与所述屏幕连接杆81转动连接，所述第六转轴96均沿竖直方向延伸，这样能够单独调整显示屏的角度，而无需通过调整连接横杆4与活动杆6以调整显示屏的角度。第一转轴91、第二转轴92、第三转轴93、第四转轴94、第五转轴95和第六转轴96均为阻尼转轴。
26.示例性的，所述下层桌板1的后端两侧设有与所述底座2连接的支撑杆21，两个所述支撑杆21之间连接有置物篮22，所述置物篮22位于所述下层桌板1的下方，在置物篮22内能放置个人物品，增加电竞桌的储物容量。
27.示例性的，所述底座2、所述支撑杆21、所述连接横杆4与所述活动杆6中的至少一个设有排插粘贴座25，能够将排座粘贴在排插粘贴座25上，这样能够方便将电竞桌上的用电产品(显示屏、电脑主机、无线充电器11、手机充电器等)的插头插设在排插上。
28.示例性的，所述底座2上设有配重水箱23，保证整个电竞桌的稳定性。
29.示例性的，所述连接斜杆82上设有用于放置手机的手机卡槽88，方便用户放置手机同时能够看到手机屏幕内容。
30.示例性的，所述底座2的底面设有多个滚轮24，滚轮24上设有锁定机构，方便快速移动整张电竞桌。
31.示例性的，所述上层桌板83上设有用于放置水杯的凹槽831，这样有效避免水杯倾倒，所述上层桌板83的底面设有挂钩832，方便用户挂设物品；所述下层桌板1内嵌设有无线充电器11，这样方便用户手机充电。
32.实施例2
33.本实施例与实施例1的区别在于，所述底座2上设有置物桌板，所述置物桌板的高度低于所述下层桌板1的高度，所述置物桌板与所述下层桌板1呈阶梯状布置，这样方便用户根据需要将物品分别放置于置物桌板、下层桌板2和上层桌板83，有利于物品分类放置，所述底座2的左右两侧均设有连接板，所述连接板的顶部均与所述置物桌板和所述下层桌板2连接，所述置物桌板、所述下层桌板2与两个所述连接板围合形成用于放置所述配重水箱23的空腔。当然，连接板上可以设置挂钩与置物框，以便于增加置物容量。
34.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可
以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
35.以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和替换，这些改进和替换也应视为本实用新型的保护范围。
