1.本实用新型属于幕墙施工技术领域，特别涉及一种转角处玻璃幕墙的连固结构。


背景技术：

2.随着建筑多样化发展，幕墙越来越多的被用于建筑外立面。在幕墙的施工中，玻璃幕墙被广泛应用。一般的玻璃幕墙施工多用于直线型墙面设置，且玻璃幕墙在直线处对接连接，对接连接处多采用全隐、半隐或全明等连接形式，这些形式在转角处均不适用，尤其在转角处还需与立柱和横梁固定，由此需要进行针对性设计，由此保证转角处的有效连接和固定。


技术实现要素：

3.本实用新型提供了一种转角处玻璃幕墙的连固结构，用以解决转角处玻璃幕墙的密封设计、与立柱的连接以及与横梁的连接等技术问题。
4.为实现上述目的，本实用新型采用如下技术方案：
5.一种转角处玻璃幕墙的连固结构，包含呈直角分别的第一中空玻璃幕墙和第二中空玻璃幕墙、连接于第一中空玻璃幕墙和第二中空玻璃幕墙外侧的铝合金装饰盖板、连接第一中空玻璃幕墙和第二中空玻璃幕墙转角处内侧的铝合金立柱、连接于铝合金立柱两侧且分别与第一中空玻璃幕墙和第二中空玻璃幕墙平行设置的铝合金横梁、连接于铝合金立柱与第一中空玻璃幕墙之间的第一对接件，以及连接于铝合金立柱与第二中空玻璃幕墙之间的第二对接件；
6.所述第一对接件包含第一对接板和设置于第一对接板上的第一对接垫板，所述第一对接板一端连接于铝合金立柱和压块组件之间，另一端连接压接第一对接垫板；
7.所述第二对接件包含第二对接板和设置于第二对接板上的第二对接垫板，所述第二对接板一端连接于铝合金立柱和压块组件之间，另一端连接压接第二对接垫板。
8.进一步的，所述第一中空玻璃幕墙和第二中空玻璃幕墙均为双层玻璃且外侧玻璃的长度短于内侧玻璃，内侧玻璃和外侧玻璃连接处设置有梯形密封胶，转角处的两梯形密封胶之间设置有密封棒。
9.进一步的，所述第一对接板和第二对接板均包含矩形框、连接于矩形框一端的外伸直线端板以及连接于矩形框另一端的外伸斜线端板。
10.进一步的，所述外伸直线端板与矩形框呈直角连接，外伸直线端板与压块组件对应连接；
11.所述外伸斜线端板分别与第一中空玻璃幕墙和第二中空玻璃幕墙平行设置，且外伸斜线端板分别与第一中空玻璃幕墙和第二中空玻璃幕墙之间对应设置第一对接垫板和第二对接垫板。
12.进一步的，所述铝合金立柱两侧连接有立柱连板，立柱连板一侧与铝合金横梁连接，一侧与铝合金立柱通过螺栓组件连接。
13.进一步的，所述铝合金立柱包含矩形的立柱主体、设置于立柱主体临近转角一侧中部的柱中凹槽和柱侧凹槽，所述柱侧凹槽两侧设置有柱中凹槽。
14.进一步的，所述压块组件包含压板、连接于压板中部的压杆以及连接于压杆上的压紧螺母。
15.进一步的，所述压板为山形件且山形件中部为中空设置穿接压杆，所述压板两侧边部与外伸直线端板压接连接。
16.进一步的，所述压杆插接于柱中凹槽内，且柱中凹槽对应压紧螺母卡接的挡板。
17.本实用新型的有益效果体现在：
18.1）本实用新型通过双层玻璃不等长设计，利于保证连接处的梯形密封和密封棒的连接设置；
19.2）本实用新型通过第一对接件和第二对接件的设置，利于保证玻璃幕墙与立柱之间的连接，且通过压块组件的联合设置，利于对第一对接件和第二对接件的进一步固定；
20.3）本实用新型通过立柱连板的设置，利于保证铝合金横梁和铝合金立柱之间的连接，保证转角处的整体稳定性。
21.本实用新型的其它特征和优点将在随后的说明书中阐述，并且部分地从说明书中变得显而易见，或者通过实施本实用新型而了解；本实用新型的主要目的和其它优点可通过在说明书中所特别指出的方案来实现和获得。
附图说明

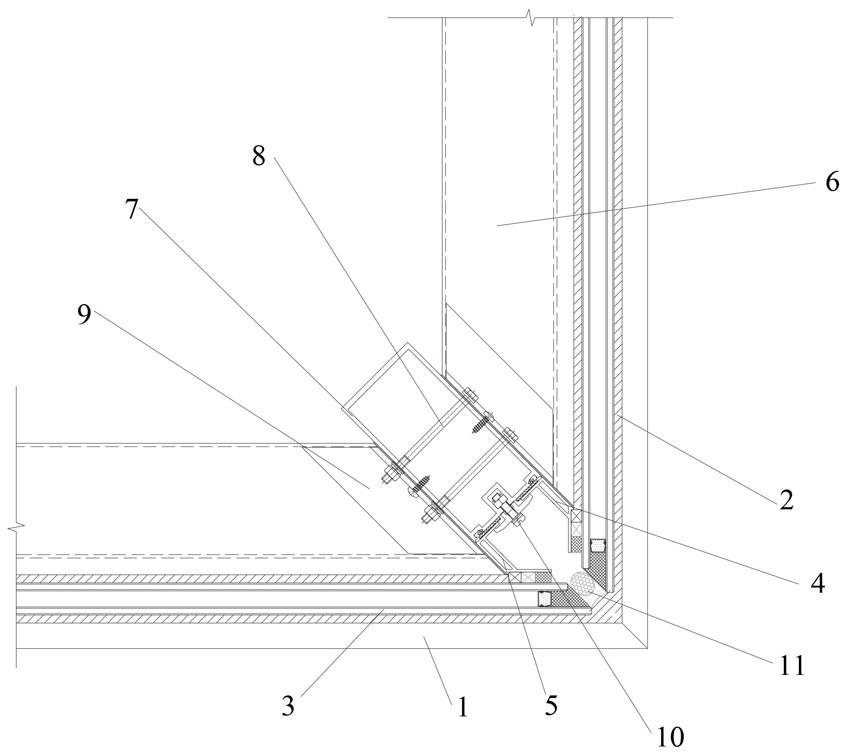

22.图1是转角处玻璃幕墙的连固结构示意图；
23.图2是第一对接件结构示意图；
24.图3是第二对接件结构示意图；
25.图4是铝合金立柱结构示意图；
26.图5是压块组件结构示意图。
27.附图标记：1-铝合金装饰盖板、2-第一中空玻璃幕墙、3-第二中空玻璃幕墙、4-第一对接件、41-第一对接板、42-第一对接垫板、5-第二对接件、51-第二对接板、52-、53-第二对接垫板、6-铝合金横梁、7-铝合金立柱、71-立柱主体、72-柱中凹槽、73-柱侧凹槽、8-螺栓组件、9-立柱连板、10-压块组件、101-压板、102-压杆、103-压紧螺母、11-密封棒。
具体实施方式
28.以某外立面玻璃幕墙建筑施工为例，为了保证转角处玻璃幕墙的高效固定连接，通过转角处玻璃幕墙的连固结构进行施工，如图1至图5所示，连固结构包含呈直角分别的第一中空玻璃幕墙2和第二中空玻璃幕墙3、连接于第一中空玻璃幕墙2和第二中空玻璃幕墙3外侧的铝合金装饰盖板1、连接第一中空玻璃幕墙2和第二中空玻璃幕墙3转角处内侧的铝合金立柱7、连接于铝合金立柱7两侧且分别与第一中空玻璃幕墙2和第二中空玻璃幕墙3平行设置的铝合金横梁6、连接于铝合金立柱7与第一中空玻璃幕墙2之间的第一对接件4，以及连接于铝合金立柱7与第二中空玻璃幕墙3之间的第二对接件5。
29.本实施例中，第一对接件4包含铝合金或钢制的第一对接板41和设置于第一对接板41上的第一对接垫板42，第一对接垫板42为橡胶板；第一对接板41一端连接于铝合金立
柱7和压块组件10之间，另一端连接压接第一对接垫板42；第二对接件5包含铝合金或钢制的第二对接板51和设置于第二对接板51上的第二对接垫板52，第二对接垫板52为橡胶板；第二对接板51一端连接于铝合金立柱7和压块组件10之间，另一端连接压接第二对接垫板52。
30.本实施例中，第一中空玻璃幕墙2和第二中空玻璃幕墙3均为双层玻璃且外侧玻璃的长度短于内侧玻璃，内侧玻璃和外侧玻璃连接处设置有梯形密封胶，转角处的两梯形密封胶之间设置有密封棒11。
31.本实施例中，第一对接板41和第二对接板51均为钢制或铝合金制作而成，包含矩形框、连接于矩形框一端的外伸直线端板以及连接于矩形框另一端的外伸斜线端板。外伸直线端板与矩形框呈直角连接，外伸直线端板与压块组件10对应连接；外伸斜线端板分别与第一中空玻璃幕墙2和第二中空玻璃幕墙3平行设置，且外伸斜线端板分别与第一中空玻璃幕墙2和第二中空玻璃幕墙3之间对应设置第一对接垫板42和第二对接垫板52。
32.本实施例中，铝合金立柱7两侧连接有立柱连板9，立柱连板9为角形件且每个侧板适应铝合金横梁6设置为平行四边形；立柱连板9一侧与铝合金横梁6连接，一侧与铝合金立柱7通过螺栓组件8连接。铝合金立柱7包含矩形的立柱主体71、设置于立柱主体71临近转角一侧中部的柱中凹槽72和柱侧凹槽73，柱侧凹槽73两侧设置有柱中凹槽72。
33.本实施例中，压块组件10包含钢制或铝合金制作的压板101、连接于压板101中部的压杆102以及连接于压杆102上的压紧螺母103。压板101为山形件，山形件中部为中空设置穿接压杆102；压杆102为钢制或铝合金制作的；压板101两侧边部与外伸直线端板压接连接。压杆102插接于柱中凹槽72内，且柱中凹槽72对应压紧螺母103卡接的挡板。
34.以上所述仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内所想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
