1.本实用新型属于输送设备技术领域，具体涉及一种便于清洁的输送机设备。


背景技术：

2.带式输送机又称胶带输送机，广泛应用于家电、电子、电器、机械、烟草、注塑、邮电、印刷、食品等各行各业，物件的组装、检测、调试、包装及运输等，然而在输送过程中粉状或块状的物料会残留传送皮带表面，会对下次输送的物体进行污染，因此需要使用工具对该输送机进行清理，但是清理出的废屑可能会落到外界的地面上，还需要使用附属工具对清理出的废屑进行清理，操作较为麻烦，因此需要一种便于清洁的输送机设备来解决上述问题。


技术实现要素：

3.本实用新型的目的在于提供一种便于清洁的输送机设备，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种便于清洁的输送机设备，包括输送机构，所述输送机构的正面通过传动组件与抽风组件连接，所述抽风组件与输送机构连接，所述抽风组件通过连接管与清理组件连接，所述清理组件设在输送机构下，所述清理组件与四个拉紧组件连接，四个拉紧组件设在同一个输送机构内，所述输送机构下设有收集箱。
5.作为一种优选的实施方式，所述输送机构包括输送架，所述输送架的背面连接有电机，所述电机的输出轴与输送组件连接，所述输送组件设在输送机构内，所述输送组件的正面与传动组件连接，所述输送组件与清理组件搭接，四个拉紧组件设在同一个输送架内，所述抽风组件与输送架连接。
6.作为一种优选的实施方式，所述传动组件包括第一带轮，所述第一带轮与输送组件连接，所述第一带轮通过皮带与第二带轮传动连接，所述第二带轮连接在抽风组件的正面。
7.作为一种优选的实施方式，所述抽风组件包括抽风壳，所述抽风壳与输送架连接，所述抽风壳内设有转动杆，所述转动杆卡接在第二带轮内，所述转动杆外卡接有扇叶，所述抽风壳的正面卡接有多个防尘网，所述抽风壳通过连接管与清理组件相连通。
8.作为一种优选的实施方式，所述清理组件包括收集壳，所述收集壳与四个拉紧组件连接，所述收集壳的正面开设有通孔，所述收集壳与连接管连接，所述收集壳通过通孔与连接管相连通，所述收集壳内卡接有滤网，所述收集壳上连接有清理板，所述清理板搭接在输送组件下，所述收集壳下连接有四个连接板。
9.作为一种优选的实施方式，所述拉紧组件包括导向杆，所述导向杆与连接板连接，所述导向杆滑动连接在导向孔内，四个导向孔均开设在输送架内，所述导向杆外套接有弹簧，所述弹簧的两端分别与连接板和输送架连接。
10.与现有技术相比，本实用新型的有益效果是：
11.本实用新型，通过设置有清理板、扇叶、通孔、连接管、滤网、收集壳、第一带轮、皮带、第二带轮和输送组件，控制电机工作，输送组件在电机的作用下发生转动，转动的输送组件可对货物进行输送，因输送组件与清理板接触，清理板可将输送组件表面的废屑刮落，同时转动的输送组件通过第一带轮、皮带、第二带轮和转动杆带动扇叶在抽风壳内转动，清理板清理出的废屑被吸入收集壳内，同时收集箱对掉落的废屑进行收集，该设备在对物体进行输送的过程中便可对其内部的输送组件进行清洁，使得输送组件表面不易因附着有废屑进而对输送的货物造成污染，且清理出的废屑还可自动进行清理，操作便捷；
12.本实用新型，通过设置有导向杆、导向孔、弹簧、连接板和收集壳，当清理板在清理过程中发生磨损时，四个连接板可在四个弹簧弹力的作用下带动收集壳向上运动，向上运动的收集壳可带动清理板始终与输送组件接触，使得清理板可始终对转动的输送组件进行清洁操作。
附图说明

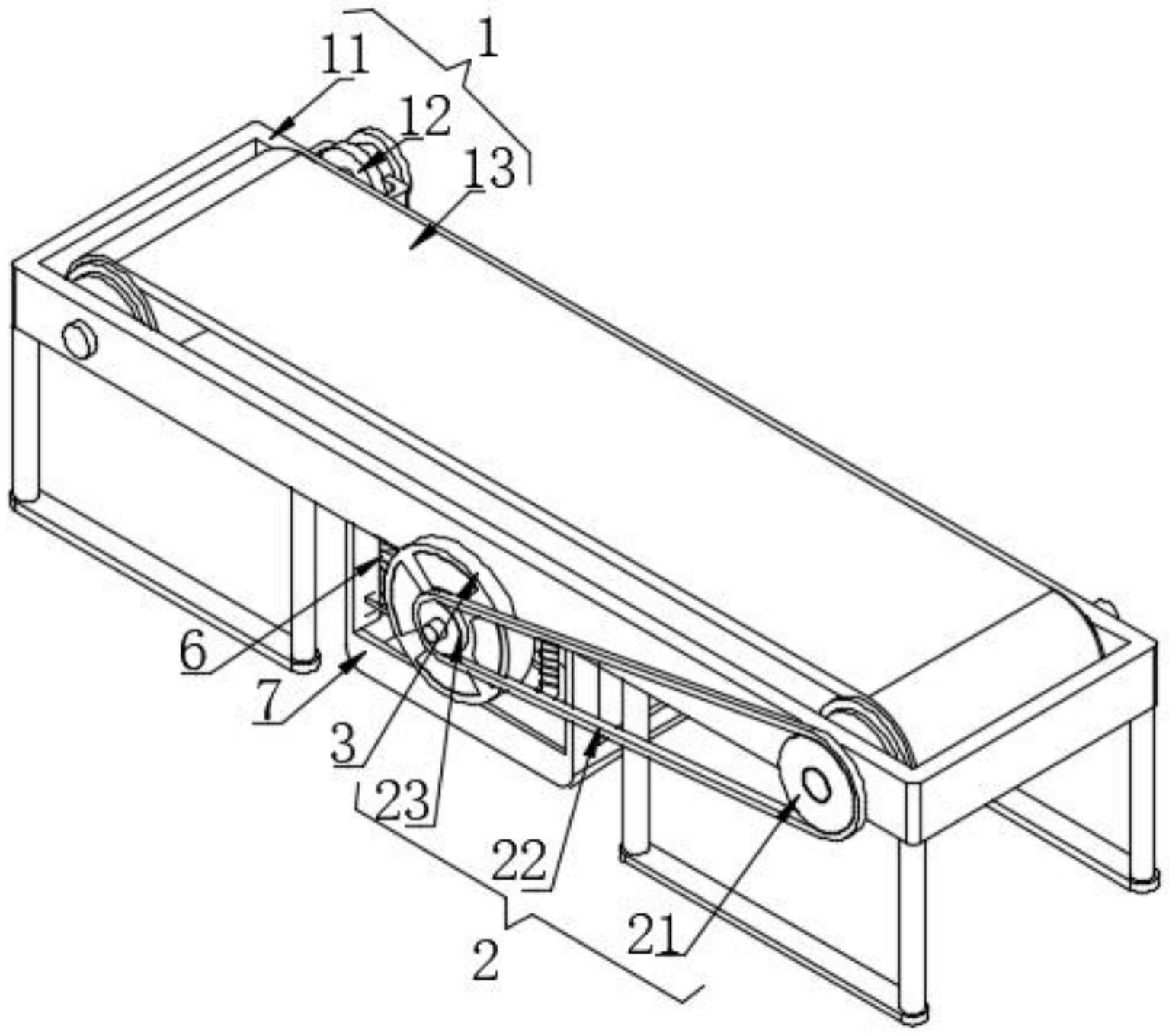

13.图1为本实用新型立体的结构的示意图；
14.图2为本实用新型侧视立体的剖面结构的示意图；
15.图3为本实用新型图2中a处放大的结构的示意图；
16.图4为本实用新型正视立体的剖面结构的示意图；
17.图5为本实用新型俯视立体的剖面结构的示意图；
18.图6为本实用新型图5中b处放大的结构的示意图。
19.图中：1、输送机构；11、输送架；12、电机；13、输送组件；2、传动组件；21、第一带轮；22、皮带；23、第二带轮；3、抽风组件；31、抽风壳；32、转动杆；33、扇叶；34、防尘网；4、连接管；5、清理组件；51、收集壳；52、通孔；53、滤网；54、清理板；55、连接板；6、拉紧组件；61、导向杆；62、导向孔；63、弹簧；7、收集箱。
具体实施方式
20.下面结合实施例对本实用新型做进一步的描述。
21.以下实施例用于说明本实用新型，但不能用来限制本实用新型的保护范围。实施例中的条件可以根据具体条件做进一步的调整，在本实用新型的构思前提下对本实用新型的方法简单改进都属于本实用新型要求保护的范围。
22.请参阅图1-6，本实用新型提供一种便于清洁的输送机设备，包括输送机构1，输送机构1的正面通过传动组件2与抽风组件3连接，输送机构1包括输送架11，输送架11的背面连接有电机12，电机12的输出轴与输送组件13连接，通过设置电机12，工作的电机12可带动输送组件13在输送架11内转动；
23.输送组件13设在输送机构1内，输送组件13的正面与传动组件2连接，输送组件13与清理组件5搭接，四个拉紧组件6设在同一个输送架11内，抽风组件3与输送架11连接，传动组件2包括第一带轮21，第一带轮21与输送组件13连接，第一带轮21通过皮带22与第二带轮23传动连接，第二带轮23连接在抽风组件3的正面，抽风组件3与输送机构1连接，抽风组件3通过连接管4与清理组件5连接，抽风组件3包括抽风壳31，抽风壳31与输送架11连接，抽
风壳31内设有转动杆32，转动杆32卡接在第二带轮23内，通过设置皮带22，因第一带轮21通过皮带22与第二带轮23传动连接，当第一带轮21转动时，转动的第一带轮21可通过皮带22带动第二带轮23转动；
24.转动杆32外卡接有扇叶33，抽风壳31的正面卡接有多个防尘网34，抽风壳31通过连接管4与清理组件5相连通，清理组件5设在输送机构1下，清理组件5与四个拉紧组件6连接，清理组件5包括收集壳51，收集壳51与四个拉紧组件6连接，收集壳51的正面开设有通孔52，收集壳51与连接管4连接，收集壳51通过通孔52与连接管4相连通，通过设置连接管4，因连接管4设为软管，当收集壳51在竖直方向上运动时，连接管4发生变形，变形的连接管4可将收集壳51和抽风壳31稳固的连接在一起；
25.收集壳51内卡接有滤网53，通过设置滤网53，滤网53可对进入收集壳51内的废屑进行阻挡，使得废屑不易通过滤网53、通孔52和连接管4运动到抽风壳31内进而对抽风壳31内的扇叶33造成污染；
26.收集壳51上连接有清理板54，清理板54搭接在输送组件13下，收集壳51下连接有四个连接板55，四个拉紧组件6设在同一个输送机构1内，输送机构1下设有收集箱7，通过设置收集箱7，收集箱7可对掉落的废屑进行收集；
27.拉紧组件6包括导向杆61，导向杆61与连接板55连接，导向杆61滑动连接在导向孔62内，四个导向孔62均开设在输送架11内，导向杆61外套接有弹簧63，弹簧63的两端分别与连接板55和输送架11连接，通过设置导向杆61和导向孔62，因导向杆61滑动连接在导向孔62内，导向孔62可对导向杆61进行限位，使得导向杆61在运动时不会发生晃动，与导向杆61连接的连接板55可带动收集壳51沿着导向杆61的轴向方向平稳的进行运动。
28.本实用新型的工作原理及使用流程：当需要对该设备进行使用时，控制电机12工作，因输送组件13由两个输送辊和一个输送带构成，电机12带动其中一个输送辊转动，转动的输送辊通过输送带带动另一个输送辊转动，转动的输送带可对货物进行输送，因输送带与清理板54接触，清理板54可将输送带表面的废屑刮落，同时转动的另一个输送辊带动第一带轮21转动，转动的第一带轮21通过皮带22带动第二带轮23转动，转动的第二带轮23通过转动杆32带动扇叶33在抽风壳31内转动，转动的扇叶33可通过连接管4、通孔52和收集壳51对清理板54清理出的废屑进行吸取，使得废屑进入收集壳51内，同时清理板54刮落出的大的废屑在自身重力的作用下落到收集箱7内。
