1.本技术是关于电子产品技术领域，尤其是关于一种装饰组件和电子设备。


背景技术：

2.电子设备如手机，其用途越来越广泛，已经成为了人们日常工作、生活中最重要的工具之一。
3.装饰灯在电子设备中主要起到装饰作用，例如，手机上的装饰灯，在来电或者收到短信时，会闪烁不同的灯光效果。
4.但是如何将装饰灯的灯效做到柔和，而不刺眼是业界追求的目标。


技术实现要素：

5.本技术提供了一种装饰组件和电子设备，能够克服相关技术中存在的问题。所述技术方案如下：
6.第一方面，根据本技术，提供了一种装饰组件，其特征在于，包括发光组件和导光件，所述导光件覆盖在所述发光组件上；
7.所述导光件具有容纳腔，所述容纳腔中盛放有导光液；
8.所述导光件用于将所述发光组件发出的光束经过所述容纳腔中的导光液导出。
9.在一种可能的实施方式中，所述导光液包括至少两种液体，且所述至少两种液体互不相溶，每种液体具有一种颜色。
10.在一种可能的实施方式中，所述容纳腔的位置和所述发光组件的位置相对；
11.靠近所述发光组件的第一腔壁，以及与所述第一腔壁位置相对的第二腔壁均具有透光性。
12.在一种可能的实施方式中，所述容纳腔的位置和所述发光组件的位置错开；
13.与所述发光组件位置相对的第三腔壁具有反射面，所述发光组件位于所述反射面的入射光路上，所述容纳腔位于所述反射面的出射光路上；
14.所述第三腔壁，以及邻近所述第三腔壁，且远离所述发光组件的第二腔壁均具有透光性。
15.在一种可能的实施方式中，所述容纳腔的形状呈环状。
16.在一种可能的实施方式中，所述装饰组件还包括均光件，所述均光件位于所述导光件的背对所述发光组件的一侧。
17.在一种可能的实施方式中，所述装饰组件还包括遮挡件，所述遮挡件的透光率在5％-60％之间，所述遮挡件位于所述导光件的背对所述发光组件的一侧。
18.在一种可能的实施方式中，所述装饰组件还包括挡光圈，所述挡光圈位于所述发光组件和所述导光件之间，且所述发光组件发出的光束位于所述挡光圈的圈内。
19.在一种可能的实施方式中，所述发光组件包括发光件和电路板，所述发光件位于所述电路板的表面，所述电路板用于和所述装饰组件所在电子设备的主板电连接。
20.第二方面，根据本技术，提供了一种电子设备，所述电子设备包括安装座、覆盖件和第一方面所述的装饰组件；
21.所述安装座具有安装槽，所述装饰组件位于所述安装槽中，所述覆盖件覆盖在所述导光件的背对所述发光组件的一侧，且所述覆盖件具有透光性。
22.在一种可能的实施方式中，所述安装槽中具有通槽，所述安装槽设置有台阶部；
23.所述装饰组件的导光件位于所述安装槽中，并搭接在所述台阶部上，以覆盖在所述通槽上；
24.所述发光组件的电路板穿过所述通槽位于所述安装槽的下方，所述发光组件的发光件位于所述通槽中。
25.在一种可能的实施方式中，所述电子设备包括后摄像头，所述安装座为所述后摄像头的后摄像头座，所述覆盖件为所述后摄像头的镜片；
26.或者，所述电子设备包括中框和显示屏，所述安装座为所述中框，所述覆盖件为所述显示屏的盖板。
27.在一种可能的实施方式中，所述覆盖件的面对所述装饰组件的下表面具有透光率在5％-60％之间的遮挡涂层。
28.在本技术实施例中，该装饰组件包括发光组件和导光件，导光件覆盖在发光组件上，导光件具有容纳腔，容纳腔中盛放有导光液，这样，发光组件发出的光束能够透过容纳腔的导光液而向外发出。而与光束直接向外发出相比，显然光束经过导光液再向外发出，能够使发出的光束更加柔和、均匀以及不刺眼。
29.另外，导光液能够在容纳腔中流动，能够使经过导光液而发出的光束呈现出流光效果。
30.应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本技术。
附图说明
31.此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本技术的实施例，并与说明书一起用于解释本技术的原理。在附图中：
32.图1是根据实施例示出的一种装饰组件的爆炸示意图；
33.图2是根据实施例示出的一种装饰组件的发光组件的结构示意图；
34.图3是根据实施例示出的一种装饰组件的结构示意图；
35.图4是根据实施例示出的一种装饰组件的结构示意图；
36.图5是根据实施例示出的一种装饰组件的导光件的结构示意图；
37.图6是根据实施例示出的一种包括均光件的装饰组件的结构示意图；
38.图7是根据实施例示出的一种导光件和均光件的爆炸示意图；
39.图8是根据实施例示出的一种遮挡件和导光件的爆炸示意图；
40.图9是根据实施例示出的一种遮挡件、均光片和导光件的爆炸示意图；
41.图10是根据实施例示出的一种包括挡光圈的装饰组件的结构示意图；
42.图11是根据实施例示出的一种挡光圈和发光组件的装配示意图；
43.图12是根据实施例示出的一种包括安装座、装饰组件和覆盖件的电子设备的爆炸
示意图；
44.图13是根据实施例示出的一种安装座的结构示意图；
45.图14是根据实施例示出的一种包括安装座、装饰组件和覆盖件的电子设备的截面示意图；
46.图15是图14中a的局部放大示意图。
47.图例说明：
48.1、发光组件；11、发光件；12、电路板。
49.2、导光件；21、容纳腔；211、第一腔壁；212、第二腔壁；213、第三腔壁；214、第四腔壁；2131、反射面。
50.3、均光件；4、遮挡件；5、挡光圈。
51.10、安装座；20、覆盖件；30、装饰组件；101、安装槽；1011、通槽。
52.通过上述附图，已示出本技术明确的实施例，后文中将有更详细的描述。这些附图和文字描述并不是为了通过任何方式限制本技术构思的范围，而是通过参考特定实施例为本领域技术人员说明本技术的概念。
具体实施方式
53.为使本公开的目的、技术方案和优点更加清楚，下面将结合附图对本公开实施方式作进一步地详细描述。
54.本公开的实施方式部分使用的术语仅用于对本公开的实施例进行解释，而非旨在限定本公开。除非另作定义，此处使用的技术术语或者科学术语应当为本公开所属领域内具有一般技能的人士所理解的通常意义。本公开专利申请说明书以及权利要求书中使用的“第一”、“第二”、“第三”以及类似的词语并不表示任何顺序、数量或者重要性，而只是用来区分不同的组成部分。同样，“一个”或者“一”等类似词语也不表示数量限制，而是表示存在至少一个。“包括”或者“包含”等类似的词语意指出现在“包括”或者“包含”前面的元件或者物件涵盖出现在“包括”或者“包含”后面列举的元件或者物件及其等同，并不排除其他元件或者物件。“连接”或者“相连”等类似的词语并非限定于物理的或者机械的连接，而是可以包括电性的连接，不管是直接的还是间接的。“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变后，则所述相对位置关系也可能相应地改变。
55.本技术提供了一种装饰组件，该装饰组件可以应用于电子设备，电子设备可以是手机、平板电脑、笔记本、电子书阅读器和智能音箱等具有光效特性的电子产品，其中，本技术实施例对装饰组件所具体应用的电子设备不做限定。
56.装饰组件应用在电子设备中，可以安装在电子设备的任意位置处，例如，如果电子设备包括后摄像头，那么，装饰组件可以安装在后摄像头中，通过后摄像头的镜片向外发光。又例如，如果电子设备包括显示屏，那么，装饰组件可以安装在显示屏的盖板的下方，而盖板一般为玻璃盖板，进而可以通过盖板向外发光。其中，装饰组件位于显示屏的下方的方案中，装饰组件可以位于显示屏的边缘位置，环绕显示屏而设置。又例如，如果电子设备不仅包括显示屏，还包括前摄像头，而前摄像头通常位于显示屏的盖板下方，那么，装饰组件也可以安装在前摄像头中，位于显示屏的下方，装饰组件可以通过显示屏的盖板向外发光。
57.其中，下文示例装饰组件的具体应用时再详细介绍装饰组件在电子设备中的安
装，其中，本实施例对装饰组件具体安装在电子设备的哪种位置处不做具体限定，可以根据电子设备的实际产品结构，而灵活选择。
58.下面将介绍该装饰组件的具体结构。
59.如图1所示，该装饰组件包括发光组件1和导光件2。如图2所示，发光组件1可以包括发光件11和电路板12，发光件11位于电路板12的表面，电路板12用于和装饰组件所在电子设备的主板电连接。其中，电路板12可以是柔性电路板。
60.在另一种示例中，发光组件1也可以只包括发光件11，而不包括电路板12，发光件11可以通过电线与装饰组件所在电子设备的主板电连接。
61.在一种示例中，发光组件1的发光件11可以是led(light-emitting diode，发光二极管)三色灯。发光件11的数量可以是一个或多个，本实施例对发光件11的数量不做限定，可以根据设计需求，灵活选择。
62.以上是发光组件1的介绍，下面介绍导光件2。
63.如图3所示，导光件2覆盖在发光组件1上，如导光件2覆盖在发光组件1的发光件11上。导光件2用来将发光件11发出的光束，按照一定的效果向外导出，例如，将发光件11发出的光束变成温和以后向外导出，又例如，将发光件11发出的光束呈现出流光效果以后向外导出，又例如，将发光件11发出的光束呈现出炫彩以后向外导出。
64.为了实现透光导光件2的光束，能够呈现一定效果，继续参考图3所示，导光件2具有容纳腔21，其中，容纳腔21设置在导光件2的内部，是导光件2内部的空腔结构，其中，容纳腔21中盛放有导光液。参考图3所示，覆盖在发光组件1上的导光件2能够将发光组件1发出的光束经过容纳腔21中的导光液导出。
65.其中，导光液在容纳腔21中流动，那么，透过导光液的光束会有流动效果，将会使透过导光液的光束具有流光效果，进而，导光件2能够将发光组件1发出的光束呈现出流光效果以后向外导出。
66.其中，导光液在容纳腔21中流动，那么，入射至导光液的光束，在导光液中发生多次反射和折射而后从导光液中出射，那么，将会使透过导光液的光束变得柔和，进而，导光件2能够将发光组件1发出的光束，变得柔和以后向外导出。
67.其中，导光液也可以具有颜色，那么，透过导光液的光束将会带有颜色，进而，导光件2能够将发光组件1发出的光束呈现一定颜色以后向外导出。
68.在一种示例中，为了使导光件2能够将发光件11发出的光束呈现炫彩效果，相应的，容纳腔21中的导光液包括至少两种液体，且所包括的至少两种液体互不相溶，也即是，多种液体中两两之间相互不溶合，不会溶合为一种液体，每种液体具有一种颜色。
69.这样，由于多种液体之间相互不溶合，那么，这些液体相互独立存在，又由于每种液体携带有一种颜色，那么，这些颜色也不会因为液体的溶合而变成一种颜色，进而使得导光液具有多种颜色。那么，发光件11发出的光束穿过多种颜色的导光液以后，将会呈现多种颜色，进而呈现出炫彩效果。
70.可见，导光液包括多种不相溶的液体，每种液体携带一种颜色，可以使发光件11发出的光束呈现出炫彩效果以后而向外导出。
71.在一种示例中，导光液所包括的多种不相溶的液体，例如，可以是不相溶的水和矿物油，还是可以是水和四氯化碳溶液。其中，本实施例对导光液的具体所包括的不相溶液体
不做限定，在设计中可以灵活选择，满足不相溶即可。
72.在一种示例中，每种液体所携带的颜色，在设计阶段可以任意选择，例如，这些液体所分别携带的颜色可以是黄、红和橙等暖色系，也可以是蓝、绿和紫等冷色系，还可以冷暖色系搭配。其中，本实施例对各个液体所携带的颜色不做具体限定，在设计阶段，可以根据所想达到的炫彩效果而灵活选择。
73.在一种示例中，如上述所述，导光件1覆盖在发光组件1上，发光组件1的发光件11发出的光束能够进入到容纳腔21中，并且能穿过容纳腔21的导光液而射出。那么，相应的，容纳腔21包括透光性的腔壁，容纳腔21中的导光液也具有透光性。
74.关于容纳腔21的哪一个腔壁具有透光性，与容纳腔21和发光组件1的发光件11之间的位置相关。
75.例如，容纳腔21和发光件11之间的一种位置关系可以是，如图3所示，容纳腔21的位置和发光组件1的发光件11的位置相对，如可以是容纳腔21的中心位置和发光件11的中心位置正相对，或者，接近正相对。
76.为了使发光件11发出的光束能够进入到容纳腔21中，相应的，继续参考图3所示，靠近发光件11的第一腔壁211具有透光性，以使发光件11发出的光束能够透过第一腔壁211，透射至容纳腔21中。
77.为了使进入到容纳腔21的光束能够从容纳腔21中透射出，相应的，继续参考图3所示，与第一腔壁211位置相对的第二腔壁212也具有透光性。
78.这样，参考图3中的箭头所示，其中，箭头表示光束的路径示意，发光件11发出的光束先透过第一腔壁211，透射至容纳腔21中，在容纳腔21中再透过导光液，入射至第二腔壁212，之后透过第二腔壁212向外发出。
79.上述是发光件11发出的光束直接进入到导光件2的容纳腔21中，在另一种示例中，发光件11发出的光束也可以间接进入到导光件2的容纳腔21中。

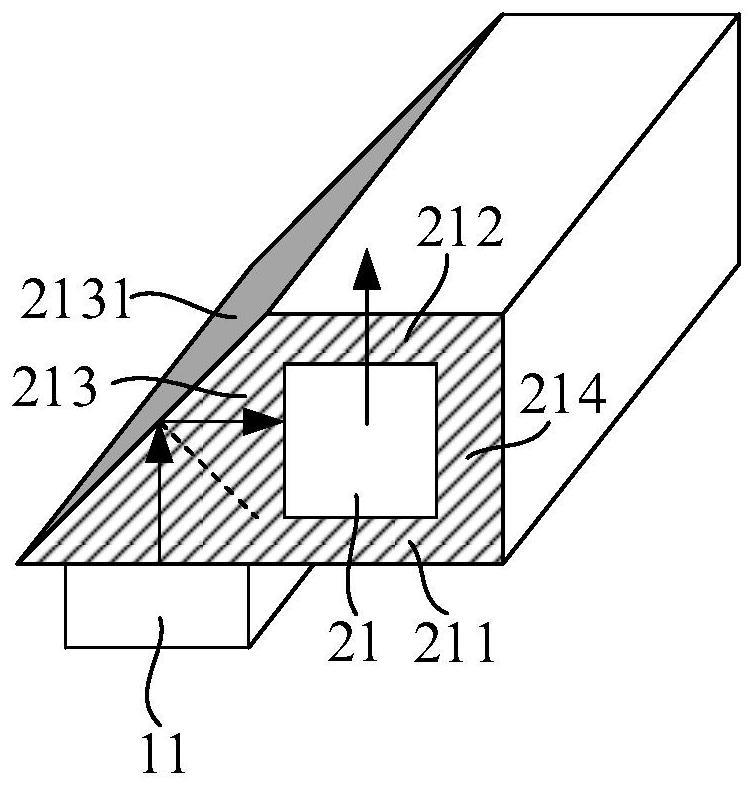

80.又例如，容纳腔21和发光件11之间的另一种位置关系可以是，如图4所示，容纳腔21的位置和发光组件1的发光件11的位置相错开，其中，相错开可以是完全错开，也可以是部分错开，首先介绍如图4所示的完全错开的位置关系。
81.为了使发光件11发出的光束能够进入到容纳腔21中，相应的，继续参考图4所示，与发光组件1位置相对的第三腔壁213具有反射面2131，例如，位于发光件11上方的第三腔壁213具有反射面2131，图4中填充阴影部分即为反射面2131。反射面2131的入射光路和发光组件1的发光件11的位置相对，也即是，发光组件1的发光件11位于反射面2131的入射光路上。而反射面2131的出射光路和容纳腔21的位置相对，也即是，容纳腔21位于反射面2131的出射光路上。
82.其中，反射面2131可以是全反射面。反射面2131可以是通过在第三腔壁213表面的镀膜而实现，反射面2131也可以是通过在第三腔壁213的表面贴反射膜来实现，其中本实施例对在第三腔壁213上形成反射面2131的方式不做限定，可以在设计阶段灵活选择。
83.这样，发光件11虽然和容纳腔21的位置相互错开，但是借助导光件1的反射面2131，能够将光束传导至容纳腔21中，例如，发光件1发出的光束，先入射至反射面2131上，而后光束经过反射面2131的反射，再入射至容纳腔21中。
84.为了使发光件11发出的光束能够入射至反射面2131，相应的，继续参考图4所示，
具有反射面的第三腔壁213具有透光性。这样，发光件11发出的光束便能透过第三腔壁213入射至反射面2131上。
85.为了使进入到容纳腔21的光束能够从容纳腔21中透射出，相应的，继续参考图4所示，邻近第三腔壁213，且远离发光组件1的发光件11的第二腔壁212均具有透光性。
86.这样，参考图4中的箭头所示，其中，箭头表示光束的路径示意，发光件11发出的光束先透过第三腔壁213，入射至反射面2131，光束经过反射面2131的反射后，再透过第三腔壁213，透射至容纳腔21中，在容纳腔21中再透过导光液，入射至第二腔壁212，之后透过第二腔壁212向外发出。
87.上述是发光件11和容纳腔21的位置完全错开的示例，在另一种示例中，发光件11和容纳腔21的位置也可以部分错开，也即是，两者有交错部分。该情况下，第三腔壁213依然具有反射面2131，第三腔壁213和第二腔壁212依然具有透光性，在此基础上，和第三腔壁213邻近且靠近发光件11的第一腔壁211也可以具有透光性。
88.这样，发光件11发出的光束，一部分光束依次经过第三腔壁213、反射面2131、第三腔壁213、导光液和第二腔壁212而向外导出，另一部分光束依次经过第一腔壁211、导光液和第二腔壁213而向外导出。
89.其中，本实施例对发光组件1的发光件11和容纳腔21的具体位置关系不做具体限定，能够促使发光件11发出的光束进入到容纳腔21中，并从容纳腔21中出射即可。
90.关于导光件2的透光性，上述阐述了第一腔壁211和第二腔壁212可以具有透光性，第三腔壁213和第二腔壁212可以具有透光性，第一腔壁211、第二腔壁212和第三腔壁213可以具有透光性，不管哪一种示例，都是导光件2具有局部透光性。
91.在另一种示例中，导光件2也可以整体具有透光性，那么，第一腔壁211、第二腔壁212、第三腔壁213和第四腔壁214均具有透光性，该方案中，为了使发光件11发出的光束最终都从第二腔壁212向外导出，相应的，由于第三腔壁213具有反射面2131，使得光束不会通过第三腔壁213而向远离第四腔壁214的方向出射(即向图4中的第三腔壁213的左方向出射)。而为了避免光束穿过第四腔壁214而向远离第三腔壁213的方向出射(即向图4中的第四腔壁213的右方向出射)，相应的，第四腔壁214的远离容纳腔21腔内的表面也可以具有反射面，或者，该装饰组件安装在电子设备中以后，与第四腔壁214挨着的结构件具有挡光效果，使得即使光束透过第四腔壁214，也无法向第四腔壁214背对第三腔壁213的方向出射。
92.以上是关于发光件11发出的光束如何穿过导光件2的容纳腔21而射出的方案，下面将介绍导光件2的结构。
93.在一种示例中，为了使发光件11发出的光束尽可能进入到导光件2的容纳腔21中，相应的，导光件2的面积大于发光件11的面积，使得导光件2能够将发光件11全部覆盖住。
94.在另一种示例中，发光件11的数量为多个，那么，导光件2可以将全部的发光件11覆盖住。
95.在另一种示例中，由于导光件2的容纳腔21中的导光液在流动中，会将发光件11发出的光束呈现流光效果，那么，为了增强流光效果，可以通过增强导光液在容纳腔21中的流动性。而为了增强导光液在容纳腔21中的流动性，可以通过增大容纳腔21的体积来实现，例如，可以增大容纳腔21的长度，也可以增大容纳腔21的宽度，还可以既增大容纳腔21的长度，又增大容纳腔21的宽度。其中，本实施例对增大容纳腔21的长度还是宽度不做限定，可
以根据装饰组件在电子设备中所安装的空间灵活选择。
96.例如，如图5所示，容纳腔21的形状可以呈环状，环状的容纳腔21，其长度比较长，是通过增大容纳腔21的长度来实现增大容纳腔21的体积，以增强导光液在容纳腔21中的流动性，而使装饰组件向外导出的光束的流光效果增强。
97.在一种示例中，由于容纳腔21是设置在导光件2中，那么，而为了增大容纳腔21的体积，可以通过增大导光件2的体积实现。其中，增大导光件2的体积可以通过增大导光件2的长度和/或宽度。其中，本实施例对增大导光件2的长度还是宽度不做限定，可以根据装饰组件在电子设备中所安装的空间灵活选择。
98.例如，如图5所示，导光件2的形状可以呈环状，环状的导光件2，其长度比较长，那么，可以沿着导光件2的长度方向在其内部设置容纳腔21，使得容纳腔21的形状也是呈环状。
99.需要指出的是，无论导光件2的形状如何，都可以在容纳腔21的第三腔壁213的表面设置反射面2131。如果发光件11的数量为多个，均匀排布在第三腔壁213的下方，那么，第三腔壁213的沿着整个长度方向均具有反射面2131。而如果发光件11的数量较少，例如，一个或两个，并未沿着第三腔壁213的全部长度方向排布，那么，可以根据这些发光件11的发光视场，来选择沿着第三腔壁213的长度方向在局部位置设置反射面2131，可以参见图7。其中，本实施例对环状的导光件2，反射面2131是沿着长度方向，在第三腔壁213的全部位置设置，还是沿着长度方向，在第三腔壁213的局部位置设置，不做具体限定，可以根据发光件11的数量以及发光件11的发光视场而灵活选择。
100.以上是关于导光件2的介绍，装饰组件不仅可以包括发光组件1和导光件2，还可以包括均光件、遮挡件和挡光圈等中的至少一种。
101.例如，如图6所示，装饰组件还可以包括均光件3，均光件3位于导光件2的背对发光组件1的一侧，例如，均光件3可以位于导光件2的背对发光件11的一侧，如均光件3可以覆盖在容纳腔21的第二腔壁212，例如，均光件3可以通过胶层固定在容纳腔21的第二腔壁212的外表面上。
102.在一种示例中，均光件3是一种膜片，入射至均光件3的光束，会在均光件3的内部经过反射和/或折射，而后从均光件3中出射，这样出射的光束会向更多方向发出，达到均光的效果。
103.这样，从容纳腔21中出射的光束，经过均光件3再向外发出，使得装饰组件向外发出的光束更加均匀而不集中，进一步达到灯效柔和不刺眼的效果。
104.在一种示例中，均光件3的形状可以是和导光件2的形状相适配，例如，如图7所示，导光件2的形状为环状，那么，均光件3的形状也可以为环状，位于导光件2的第二腔壁212的外表面，例如，可以通过胶层实现固定。
105.在另一种示例中，由于均光件3用于对从第二腔壁212透射的光束进行均光，相应的，均光件3也可以覆盖在第二腔壁212的有光束出射的位置处。
106.其中，本实施例对均光件3的形状不做限定，可以以均光件3的形状和导光件2的形状相适配进行示例。
107.又例如，如图8所示，装饰组件还可以包括遮挡件4，其中，遮挡件4为膜片，遮挡件4位于导光件2的背对发光组件1的一侧。其中，遮挡件4用来遮挡住装饰组件的其它部件，以
达到美观效果，那么，遮挡件4可以将装饰组件的其它部件全部覆盖住，例如，可以将整个导光件2覆盖住。
108.例如，如果导光件2的形状为环状，那么，如图8所示，遮挡件4的形状可以呈矩形片状，将整个导光件2全部覆盖。
109.在一种示例中，遮挡件4起到遮丑美观作用，那么，遮挡件4可以位于装饰组件的最外层。例如，如果装饰组件不包括均光件3，那么，如图8所示，遮挡件4可以直接覆盖在导光件2的背对发光组件1的一侧。又例如，如果装饰组件包括均光件3，如图9所示，那么，遮挡件4可以直接覆盖在均光件3的背对导光件2的一侧，也即是，间接覆盖在导光件2的背对发光组件1的一侧。
110.由于装饰组件还需要将灯效向外发出，相应的，遮挡件4具有一定的透光性，其透光率可以在5％-60％之间。其中，本实施例对遮挡件4的透光性不做具体限定，可以综合考虑遮挡效果和透光效果而确定遮挡件4的透光性，达到既可以遮丑美观的效果，又满足装饰组件的灯效的导出效果。
111.在另一种示例中，装饰组件不通过遮挡件4，也能达到遮丑美观的效果，例如，如果装饰组件不包括均光片3，那么，可以在装饰组件的导光件2的第二腔壁212的外表面涂覆遮挡涂层，例如，可以通过丝印的方式涂覆遮挡涂层。其中，遮挡涂层的透光率在5％-60％之间，其材质可以是油墨。又例如，如果装饰组件包括均光片3，那么，可以在均光片3的背对导光件2的表面涂覆上述遮挡涂层。
112.其中，通过涂覆遮挡涂层达到遮丑美观的方式，与通过增加遮挡件4的方式达到遮丑美观的方式相比，涂覆遮挡涂层的方式，工艺简单，而且遮挡涂层的厚度小于遮挡件4的厚度，例如，遮挡涂层的厚度一般小于等于0.02mm，而遮挡件4为膜片，其厚度一般达到0.03mm。
113.在另一种示例中，不仅可以在装饰组件的最外层结构件(如导光件2或均光件3)的外表面，涂覆遮挡涂层，也可以在覆盖在装饰组件的覆盖件的内表面涂覆遮挡涂层，该方案将会在电子设备的介绍中阐述。
114.又例如，装饰组件还可以包括挡光圈5，如图10所示，挡光圈5位于发光组件1和导光件2之间，如图11所示，发光组件1的发光件11位于挡光圈5的圈内，以使发光组件1发出的光束位于挡光圈5的圈内。
115.其中，挡光圈5的材质可以是泡棉。
116.在一种示例中，挡光圈5位于发光组件1和导光件2之间，例如，如图11并参考图10所示，可以位于发光组件1的电路板12和导光件2之间，挡光圈5通过胶粘方式固定在电路板12的表面，发光件11位于挡光圈5的圈内。如图10所示，导光件2覆盖在挡光圈5上，两者之间可以通过胶层固定在一起。
117.这样，通过在发光组件1的发光件11外设置挡光圈5，可以使得发光件11发出的光束集中在挡光圈5的圈内，避免发光件11发出的光束向四周扩散，而影响到所在电子设备的其他部件。例如，装饰组件安装在后摄像头中，挡光圈5可以避免发光件11发出的光束，影响到后摄像头内的图像传感器的曝光效果。
118.在本技术实施例中，该装饰组件包括发光组件和导光件，导光件覆盖在发光组件上，导光件具有容纳腔，容纳腔中盛放有导光液，这样，发光组件发出的光束能够透过容纳
腔的导光液而向外发出。而与光束直接向外发出相比，显然光束经过导光液再向外发出，能够使发出的光束更加柔和、均匀以及不刺眼。
119.而且，导光液能够在容纳腔中流动，能够使经过导光液而发出的光束呈现出流光效果。
120.另外，如果导光液具有颜色，还能够使经过导光液而发出的光束呈现出一定的颜色，使灯光具有颜色效果。进一步，如果导光液具有多种颜色，那么，还能够使经过导光液而发出的光束呈现出炫彩效果。
121.本技术实施例还提供了一种电子设备，上述装饰组件安装在电子设备中，例如，如图12所示，电子设备包括安装座10，如图13所示，安装槽101可以包括通槽1011，如图14以及图15所示，装饰组件的导光件2位于安装槽101中，例如，导光件2的底部和安装槽101的槽底上表面邻近或接近。如图13所示，发光组件1的电路板12穿过通槽1011位于安装槽101的槽底的下方，而电路板12表面上的发光件11位于通槽1011中。
122.如图14以及图15所示，所述安装槽101中具有通槽1011，所述安装槽101设置有台阶部；所述装饰组件30的导光件2位于所述安装槽101中，并搭接在所述台阶部上，以覆盖在所述通槽1011上。
123.其中，通过通槽1011伸出到安装槽101下方的电路板12，用来与安装座10下方的电子设备的主板电连接，以使主板可以控制发光件11发光。
124.关于电路板12的固定方式，可以与安装座10固定，或者，也可以与电子设备的位于安装座10下方的结构件固定，例如，如果安装座10下方的结构件为中框，那么电路板12和中框固定，而如果位于安装座10下方的结构件为上天线支架，那么电路板12和上天线支架固定。其中，本实施例对电路板12具体固定在哪里不做限定。
125.如图12所示，电子设备还包括覆盖件20，覆盖件20覆盖在装饰组件上，例如，覆盖件20覆盖在导光件2的背对发光组件1的一侧。其中，为了使发光组件1的发光件11发出的光束能够向外导出，相应的，覆盖件20具有透光性。
126.其中，如果覆盖件20还起到遮挡装饰组件内部结构件的作用，那么，覆盖件20的透光率在5％-60％之间。
127.例如，覆盖件20的面对装饰组件的内表面可以涂覆遮挡涂层，如上述所述，遮挡涂层的材质可以是油墨。
128.在一种示例中，覆盖件20的内表面涂覆有遮挡涂层的方案中，装饰组件可以不包括遮挡件4。也即是，由于遮挡涂层和遮挡件4的作用相同，所以，可以通过遮挡件4实现遮丑美观的效果，也可以通过遮挡涂层实现遮丑美观的效果，而对于通过涂覆遮挡涂层实现遮丑美观的方案中，遮挡涂层可以涂覆在覆盖件20的内表面，当然，也可以涂覆在覆盖件20的外表面，还可以涂覆在均光件3的背对导光件2的上表面。
129.关于安装座10和覆盖件20具体指的是电子设备的哪些部件。
130.在一种示例中，电子设备可以包括后摄像头，安装座10可以是后摄像头的后摄像头座，覆盖件20可以是后摄像头的镜片。其中，附图12至图15示意的是装饰组件安装在后摄像头中的示意图。
131.在另一种示例中，电子设备可以包括中框和显示屏，安装座10可以是中框，覆盖件20可以是显示屏的盖板，其中，盖板通常为玻璃盖板。
132.对于安装座10为中框，覆盖件20为显示屏的盖板的方案中，装饰组件可以分布在显示屏的盖板下方的任意位置处。例如，装饰组件可以环绕着显示屏的周围而设置。又例如，如果电子设备包括前摄像头，装饰组件的位置可以靠近前摄像头的位置。
133.其中，本实施例对装饰组件具体安装在电子设备的哪个位置不做限定，可以根据电子设备的实际结构产品而灵活选择。
134.在本技术实施例中，该电子设备所包括的装饰组件，如上述所述，包括发光组件和导光件，导光件覆盖在发光组件上，导光件具有容纳腔，容纳腔中盛放有导光液，这样，发光组件发出的光束能够透过容纳腔的导光液而向外发出。而与光束直接向外发出相比，显然光束经过导光液再向外发出，能够使发出的光束更加柔和、均匀以及不刺眼。
135.而且，导光液能够在容纳腔中流动，能够使经过导光液而发出的光束呈现出流光效果。
136.另外，如果导光液具有颜色，还能够使经过导光液而发出的光束呈现出一定的颜色，使灯光具有颜色效果。进一步，如果导光液具有多种颜色，那么，还能够使经过导光液而发出的光束呈现出炫彩效果。
137.以上所述仅为本技术的可选实施例，并不用以限制本技术，凡在本技术的原则之内，所作的任何修改、等同替换、改进等，均应包含在本技术的保护范围之内。
