1.本发明涉及水处理领域，尤其涉及一种废水处理循环利用设备。


背景技术：

2.废水一般是指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。通常如某一生产和生活过程中产生的、已失去使用价值或无法利用的水，废水排入环境可造成水污染。
3.废水的产生形式具有多种，如在废气处理过程中，废气中特别是化工厂、钢铁厂、制药厂，以及炼焦厂和炼油厂等及人类生活所带来的生活废气的产生，排放的废气气味大，严重污染环境以及影响人体健康。
4.各类生产企业排放的工业废气是大气污染物的重要来源。大量工业废气如果未经处理达标后排入大气，必然使大气环境质量下降，给人体健康带来严重危害，给国民经济造成巨大损失。工业废气中有毒有害物质可通过呼吸道和皮肤进入人体后，长期低浓度或短期高浓度接触可造成人体的呼吸、血液、肝脏等系统和器官暂时性和永久性病变，尤其是苯并芘类多环芳烃能使人体直接致癌以引起人类的高度重视。
5.随着经济的不断发展，环境保护越发重要。这样，就需要企业对废气进行处理达标之后才能排放。其中，常用的设备如洗涤塔，它是在可浮动填料层气体净化器的基础上改进而产生的，广泛应用于工业废气净化、除尘等方面的前处理，净化效果很好。
6.然而，现有的洗涤塔功能单一，不能适应实际使用的需要，废气处理效率低，而且，产生大量的废水，不能循环利用，造成浪费。


技术实现要素：

7.本发明的目的是提供一种废水处理循环利用设备，以解决上述背景技术中提出的废水不能循环利用等问题。
8.本发明的技术方案为：包括依次设置的洗涤塔一、洗涤塔二、净化器、水雾过滤器、排风机和排风管，所述洗涤塔一和洗涤塔二均垂直设置，所述洗涤塔一的中下部一侧连接进气管、顶部连接排气管，所述洗涤塔二的顶部连接排气管，中下部一侧通过管道连接水雾过滤器，所述净化器连接在洗涤塔一和洗涤塔二之间，所述净化器包括净化罐和一对吸水泵，一对吸水泵分别对应连接洗涤塔一和洗涤塔二、用于将洗涤塔一和洗涤塔二内的废水吸至净化罐的顶部，所述净化罐内设有三层过滤层，从上到下分别为鹅卵石层、石英砂和人工合成滤料；所述水雾过滤器通过管道连接排风机的进风口，所述排风机的出风口连接排风管；所述洗涤塔一和洗涤塔二内从下到上依次设有间隔的填料层和喷淋嘴，所述喷淋
嘴的进水连通净化罐；所述洗涤塔一内的填料层位于进气管的上方。
9.所述填料层和喷淋嘴为一组，所述洗涤塔一和洗涤塔二内分别设有两组。
10.所述喷淋嘴的顶、底部分别设有出水口、用于间隔出水。
11.所述填料层为鲍尔环填料。
12.所述洗涤塔一连接进气管的管口设有导向板。
13.所述洗涤塔的底部设有滑轮。
14.所述排气管呈倒u形，所述排气管上连接设有正负压风机。
15.本发明在工作中，通过设置洗涤塔一和洗涤塔二，便于提高处理效果；在洗涤塔一和洗涤塔二之间设置净化器，便于将处理过程中产生的废水进行过滤处理，从而实现循环利用，节能可靠。
16.在处理后，洗涤后的废气进入除水雾设备，去除空气中的水汽；最后，使有害废气经净化后终达标排放。
17.其中，洗涤塔一、二在工作时，废气经过进气管进入洗涤塔一，再通过排气管进入洗涤塔二，其中，经过填料层，废气与吸收液进行气液两相充分接触吸收，其中的水溶性物质及颗粒物被吸收液吸收，除去了大部分的挥发性有机物及颗粒物废气，吸收液在塔底经水泵增压后在塔内喷淋而下，最后回流至塔底循环使用。
18.本发明方便可靠，提高了处理效果。
附图说明
19.为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。附图中，各部分并不一定按照实际的比例绘制。

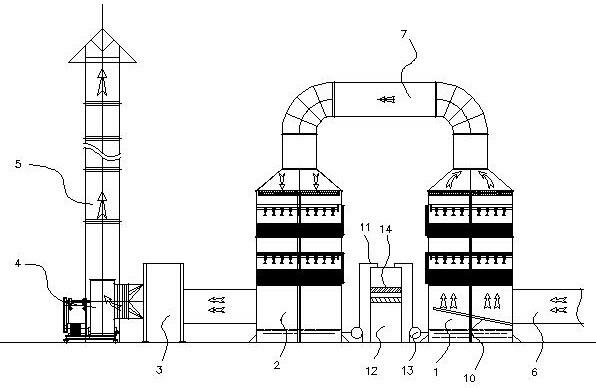

20.图1是本发明的结构示意图，图2是洗涤塔一的结构示意图；图中1是洗涤塔一，2是洗涤塔二，3是水雾过滤器，4是排风机，5是排风管，6是进气管，7是排气管，8是填料层，9是喷淋嘴，10是导向板，11是净化器，12是净化罐，13是吸水泵，14是过滤层。
具体实施方式
21.下面详细描述本发明的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本发明，而不能理解为对本发明的限制。
22.在本发明的描述中，需要理解的是，术语“上”、
ꢀ“
下”、
ꢀ“
左”、
ꢀ“
右”、
ꢀ“
竖直”、
ꢀ“
水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。在本发明的描述中，除非另有说明，
ꢀ“
多个”的含义是两个或两个以上。
23.本发明如图1-2所示，包括依次设置的洗涤塔一1、洗涤塔二2、净化器11、水雾过滤
器3、排风机4和排风管5，所述洗涤塔一1和洗涤塔二2均垂直设置，所述洗涤塔一1的中下部一侧连接进气管6、顶部连接排气管7，所述洗涤塔二2的顶部连接排气管7，中下部一侧通过管道连接水雾过滤器3，所述净化器11连接在洗涤塔一1和洗涤塔二2之间，所述净化器11包括净化罐12和一对吸水泵13，一对吸水泵分别对应连接洗涤塔一和洗涤塔二、用于将洗涤塔一和洗涤塔二内的废水吸至净化罐的顶部，所述净化罐内设有三层过滤层14，从上到下分别为鹅卵石层、石英砂和人工合成滤料；三层过滤层可根据不同的加工情况，进行选择配置。
24.所述水雾过滤器3通过管道连接排风机4的进风口，所述排风机4的出风口连接排风管5；所述洗涤塔一1和洗涤塔二2内从下到上依次设有间隔的填料层8和喷淋嘴9，所述喷淋嘴的进水连通净化罐；所述洗涤塔一1内的填料层8位于进气管的上方。
25.本发明在工作中，通过设置洗涤塔一和洗涤塔二，便于提高处理效果；在洗涤塔一和洗涤塔二之间设置净化器，便于将处理过程中产生的废水进行过滤处理，从而实现循环利用，节能可靠。
26.在处理后，洗涤后的废气进入除水雾设备，去除空气中的水汽；最后，使有害废气经净化后终达标排放。
27.其中，洗涤塔一、二在工作时，废气经过进气管进入洗涤塔一，再通过排气管进入洗涤塔二，其中，经过填料层，废气与吸收液进行气液两相充分接触吸收，其中的水溶性物质及颗粒物被吸收液吸收，除去了大部分的挥发性有机物及颗粒物废气，吸收液在塔底经水泵增压后在塔内喷淋而下，最后回流至塔底循环使用。
28.本发明方便可靠，提高了处理效果。
29.所述填料层8和喷淋嘴9为一组，所述洗涤塔一和洗涤塔二内分别设有两组。
30.设置两组，便于提高处理效率；同时，便于更换其中任一组，保证洗涤塔一、二的可靠运行。
31.所述喷淋嘴9的顶、底部分别设有出水口、用于间隔出水。
32.在喷淋嘴的顶、底部分别设置出水，经过填料层，废气与吸收液进行气液两相充分接触吸收，其中的水溶性物质及颗粒物被吸收液吸收，除去了大部分的挥发性有机物及颗粒物废气，吸收液在塔底经水泵增压后在塔内喷淋而下，最后回流至塔底循环使用。
33.顶、底部错开出水，适应不同的工况。
34.所述填料层8为鲍尔环填料。
35.通过设置鲍尔环填料，便于提高通量，减小阻力，提高分离效率。
36.所述洗涤塔一连接进气管的管口设有导向板10。
37.设置导向板，便于将废气进行导向，使其朝向填料层。
38.所述洗涤塔的底部设有滑轮。
39.设置滑轮，便于移动，节省人力，操作可靠。
40.所述排气管呈倒u形，所述排气管上连接设有正负压风机。
41.设置正负压风机，便于将废气从洗涤塔一转移至洗涤塔二，提高效率。从洗涤塔一
内吸气，再排至洗涤塔二内，风口朝向不同。
