1.本发明涉及针灸装置技术领域，具体为中医康复多功能针灸装置。


背景技术：

2.电子针灸是针灸临床中常用的一种方式，具有很好的辅助治疗作用，电子针灸仪本身有几种波形，包括疏密波、连续波以及断续波，不同的波形针对不同的疾病具有很好的治疗效果，在临床上根据不同的疾病选用不同的波形，运用电针治疗仪具有增强疗效的作用。
3.在针灸推拿的过程中往往对人体某些部位辅以中药熏蒸以达到更高的治疗效果，但现有的治疗床没有可使得中药锅放置的结构，且如公开号“cn109718095a”公开的一种针灸治疗装置中通过限位装置便于转动装置和下降装置的切换，保证扎针和行针分开，便于行针与扎针分开，但是一次只能填充一根针灸装置，导致治疗过程中需要操作人员反复进行填针。
4.此外如公开号“cn217660579u”公开的一种多功能针灸推拿治疗床通过设置可收容和和展开的可伸出板，方便患者调整治疗时的姿势，但是在患者上床接受治疗时其没有调节结构，对于不同身材的患者降低了使用便捷性。


技术实现要素：

5.本发明的目的在于提供中医康复多功能针灸装置，以解决上述背景技术中提出的不具有对艾灸装置进行放置的结构、一次只能填充一根针灸装置导致治疗过程中需要操作人员反复进行填针、患者上床接受治疗时其没有调节结构对于不同身材的患者降低了使用便捷性的问题。
6.为实现上述目的，本发明提供如下技术方案：中医康复多功能针灸装置，包括固定底板，所述固定底板的上表面固定连接有2个收纳板，且收纳板的表面设置有开口，并且收纳板的开口中安装有伸缩板，所述2个伸缩板的上表面固定连接有针灸床板，且针灸床板的表面均匀开设有艾灸孔，所述固定底板的后表面设置有支撑架，且支撑架的上表面嵌入式安装有电动推杆一，并且电动推杆一的输出端外表面安装有连接臂；
7.调节机构，所述调节机构设于固定底板的内部以及伸缩板的下端，用于调节本装置的高度便于使用者使用；
8.所述调节机构包括：
9.固定在固定底板内部的传动电机，固定连接在传动电机输出端的传动齿轮，连接在固定底板内部的2个双头连杆，贯穿安装于伸缩板下表面的伸缩丝杆，固定连接于伸缩丝杆下表面的调节齿轮；
10.针灸机构，所述针灸机构设于连接臂的一端，用于对针进行收纳并进行扎针操作；
11.所述针灸机构包括：
12.连接在连接臂一端下表面的收纳圆盘，固定连接在连接臂侧表面的电动推杆二，
安装在收纳圆盘表面开口内壁的限位块，嵌入式安装在收纳圆盘侧表面的挤压板，设置在限位块凹槽中的针本体，连接在收纳圆盘开口内壁的联动块，贯穿安装于联动块下端侧表面的复位推板；
13.艾灸机构，所述艾灸机构设于固定底板的上表面与收纳板和伸缩板的内部，用于对针灸后的使用者进行艾灸操作；
14.所述艾灸机构包括：
15.固定在固定底板上表面的电动推杆三，固定在电动推杆三输出端的安装板，嵌入式安装在伸缩板侧表面的定位夹板，安装在固定底板表面的2个滑动挡板，设置于安装板上表面的灸柱。
16.优选的，收纳板与伸缩板构成滑动连接，所述艾灸孔的中心与灸柱一一对应，且艾灸孔的内径大于灸柱的外径。
17.优选的，传动齿轮与固定底板构成转动连接，且固定底板与双头连杆构成转动连接，所述双头连杆的两端设置于齿轮，且双头连杆通过齿轮与传动齿轮构成啮合连接，并且双头连杆通过齿轮与调节齿轮构成啮合连接。
18.优选的，调节齿轮和伸缩丝杆分别与收纳板构成转动连接，且伸缩丝杆与伸缩板构成螺纹连接，所述电动推杆一与连接臂构成转动连接，且连接臂为两段式伸缩设计。
19.优选的，收纳圆盘与连接臂构成转动连接，所述电动推杆二的输出端设置有推板，所述限位块与收纳圆盘构成滑动连接，且限位块与收纳圆盘之间连接有弹簧。
20.优选的，挤压板与限位块构成滑动连接，且挤压板与限位块之间连接有弹簧，所述联动块与收纳圆盘构成滑动连接，且收纳圆盘滑槽的内壁设置有凸起。
21.优选的，复位推板与联动块构成滑动连接，且复位推板与联动块之间连接有弹簧，并且复位推板一端的上表面为倾斜设计，所述安装板与固定底板构成滑动连接，且安装板的侧表面为倾斜设计。
22.优选的，定位夹板一端的侧表面为弧形设计，且定位夹板分别与伸缩板和针灸床板之间连接有弹簧，所述滑动挡板与定位夹板构成卡合连接，且滑动挡板与针灸床板构成滑动连接，并且2个滑动挡板之间连接有弹簧。
23.与现有技术相比，本发明的有益效果是：该中医康复多功能针灸装置：
24.1.通过调节机构中的双头连杆，使本装置在工作时通过传动电机带动传动齿轮转动，使得传动齿轮通过齿块带动双头连杆转动，双头连杆带动另一侧的调节齿轮转动，使得调节齿轮通过伸缩丝杆带动表面的伸缩板滑动，从而对针灸床板的高度进行调整，便于本装置根据患者身材进行调节，便于患者使用；
25.2.通过针灸机构中的收纳圆盘，使本装置通过收纳圆盘对多个针本体进行收纳，通过电动推杆二推动限位块对针本体进行下降从而插入患者皮肤，提高工作的稳定性，并且通过转动收纳圆盘从而便于更换针本体进行使用，提高本装置的实用性；
26.3.通过艾灸机构中的定位夹板，使本装置在工作时通过安装板的滑动从而推动两侧的定位夹板进行滑动，使得定位夹板松开两个滑动挡板，使得弹簧推动2个滑动挡板滑动远离从而漏出艾灸孔，随后通过安装板上滑通过灸柱对患者进行艾灸，提高本装置的泛用性。
附图说明

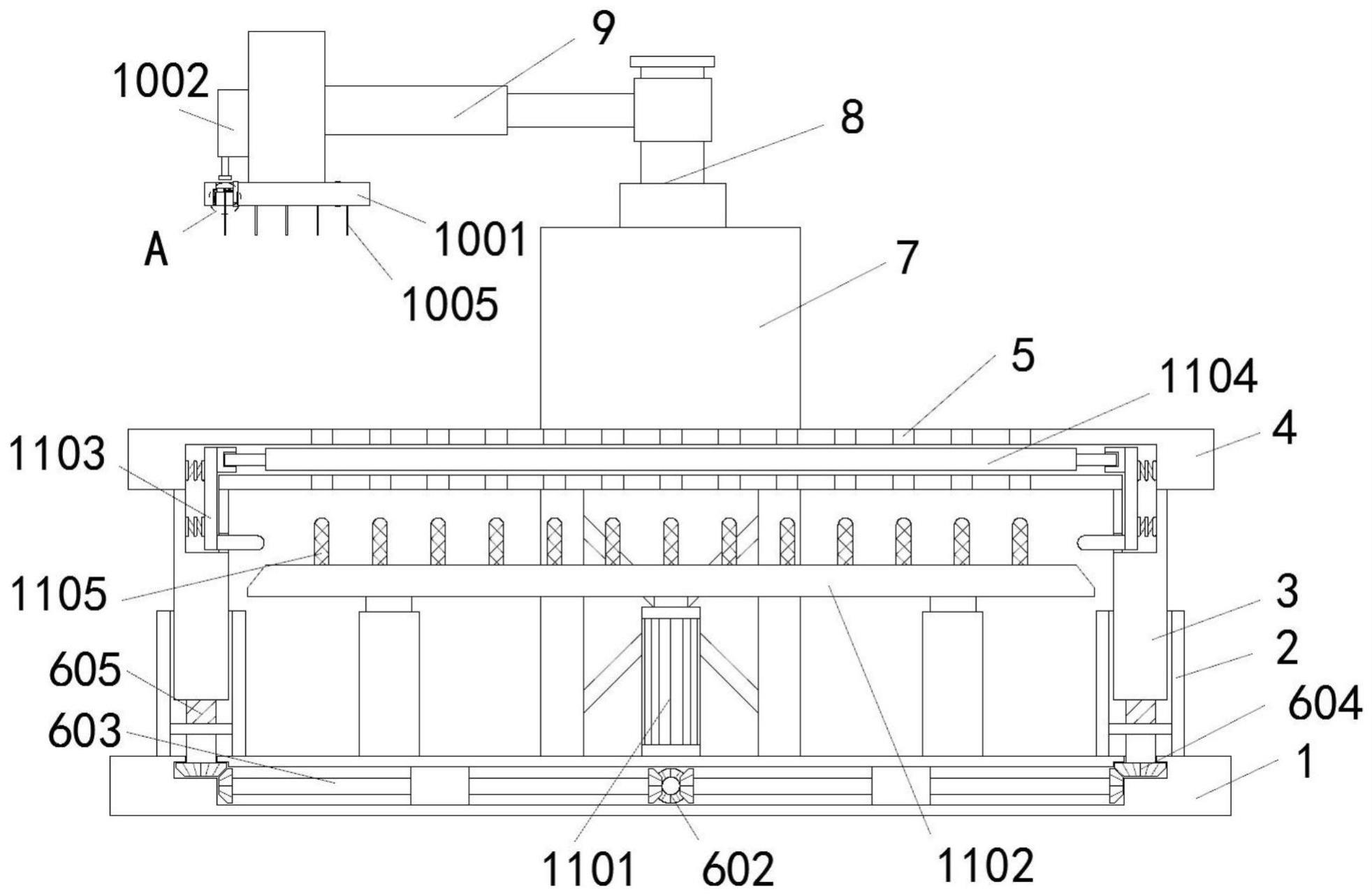

27.图1为本发明整体正剖视结构示意图；
28.图2为本发明整体俯视结构示意图；
29.图3为本发明整体俯剖视结构示意图；
30.图4为本发明定位夹板与滑动挡板连接俯剖视结构示意图；
31.图5为本发明支撑架与电动推杆一连接正剖视结构示意图；
32.图6为本发明图1中a处放大结构示意图。
33.图中：1、固定底板；2、收纳板；3、伸缩板；4、针灸床板；5、艾灸孔；601、传动电机；602、传动齿轮；603、双头连杆；604、调节齿轮；605、伸缩丝杆；7、支撑架；8、电动推杆一；9、连接臂；1001、收纳圆盘；1002、电动推杆二；1003、限位块；1004、挤压板；1005、针本体；1006、联动块；1007、复位推板；1101、电动推杆三；1102、安装板；1103、定位夹板；1104、滑动挡板；1105、灸柱。
具体实施方式
34.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
35.本技术实施例提供中医康复多功能针灸装置，该中医康复多功能针灸装置通过通过调节机构根据患者的身材对本装置的高度进行调节，随后通过针灸机构对患者进行针灸操作，最后通过艾灸机构对患者进行艾灸操作，提高康复治疗的效果。
36.以下对该中医康复多功能针灸装置进行详细说明。需说明的是，以下实施例的描述顺序不作为对实施例优选顺序的限定。
37.下面结合附图和具体实施方式对本技术予以详细描述。
38.请参阅图1-6中，本实施例提供的中医康复多功能针灸装置，包括：固定底板1，固定底板1的上表面固定连接有2个收纳板2，且收纳板2的表面设置有开口，并且收纳板2的开口中安装有伸缩板3，2个伸缩板3的上表面固定连接有针灸床板4，且针灸床板4的表面均匀开设有艾灸孔5，固定底板1的后表面设置有支撑架7，且支撑架7的上表面嵌入式安装有电动推杆一8，并且电动推杆一8的输出端外表面安装有连接臂9；
39.在本实施例中中医康复多功能针灸装置主要包括固定底板1、收纳板2、伸缩板3、针灸床板4、艾灸孔5、支撑架7、电动推杆一8、连接臂9、调节机构、针灸机构和艾灸机构，其中本方案提供的中医康复多功能针灸装置通过传动电机601带动传动齿轮602转动，使得传动齿轮602带动2个双头连杆603转动，通过调节齿轮604带动伸缩丝杆605转动后带动表面的伸缩板3滑动，从而调节高度，通过电动推杆二1002推动限位块1003下滑从而将针本体1005插入患者皮肤中，最后通过电动推杆三1101推动安装板1102上滑，挤压定位夹板1103松开滑动挡板1104，便于漏出艾灸孔5便于进行艾灸操作。
40.在一些实施例中，调节机构包括：固定在固定底板1内部的传动电机601，固定连接在传动电机601输出端的传动齿轮602，连接在固定底板1内部的2个双头连杆603，贯穿安装于伸缩板3下表面的伸缩丝杆605，固定连接于伸缩丝杆605下表面的调节齿轮604，在使用
本装置时根据患者的身材，通过传动电机601带动传动齿轮602转动，通过传动齿轮602带动2个双头连杆603转动，双头连杆603通过齿轮带动调节齿轮604转动，调节齿轮604带动伸缩丝杆605转动从而带动表面的伸缩板3相对收纳板2滑动，便于调节本装置的高度进行使用。
41.在一些实施例中，针灸机构包括：连接在连接臂9一端下表面的收纳圆盘1001，固定连接在连接臂9侧表面的电动推杆二1002，安装在收纳圆盘1001表面开口内壁的限位块1003，嵌入式安装在收纳圆盘1001侧表面的挤压板1004，设置在限位块1003凹槽中的针本体1005，连接在收纳圆盘1001开口内壁的联动块1006，贯穿安装于联动块1006下端侧表面的复位推板1007，在针灸时，通过电动推杆二1002推动限位块1003下滑，使得限位块1003将下端的针本体1005插入患者的皮肤中，随后限位块1003表面的挤压板1004被弹簧推动插入联动块1006表面的凹槽，随后限位块1003被弹簧带动联动块1006上滑，当收纳圆盘1001内壁的凸起推动复位推板1007时，复位推板1007推动挤压板1004松开限位块1003进行复位。
42.在一些实施例中，艾灸机构包括：固定在固定底板1上表面的电动推杆三1101，固定在电动推杆三1101输出端的安装板1102，嵌入式安装在伸缩板3侧表面的定位夹板1103，安装在固定底板1表面的2个滑动挡板1104，设置于安装板1102上表面的灸柱1105，在针灸结束后通过电动推杆三1101推动安装板1102上滑，使得安装板1102推动2个定位夹板1103滑动，使得定位夹板1103的上端松开滑动挡板1104，使得弹簧推动2个滑动挡板1104滑动伸出针灸床板4，从而漏出艾灸孔5，便于提高灸柱1105对患者的使用效果。
43.在一些实施例中，收纳板2与伸缩板3构成滑动连接，艾灸孔5的中心与灸柱1105一一对应，且艾灸孔5的内径大于灸柱1105的外径，通过收纳板2与伸缩板3的滑动连接，便于提高本装置的工作高度，通过艾灸孔5对灸柱1105进行收纳，在艾灸操作时通过艾灸孔5提高保温效果。
44.在一些实施例中，传动齿轮602与固定底板1构成转动连接，且固定底板1与双头连杆603构成转动连接，双头连杆603的两端设置于齿轮，且双头连杆603通过齿轮与传动齿轮602构成啮合连接，并且双头连杆603通过齿轮与调节齿轮604构成啮合连接，通过传动齿轮602转动带动2个双头连杆603转动，使得双头连杆603带动调节齿轮604转动便于对2个伸缩板3进行同步调节。
45.在一些实施例中，调节齿轮604和伸缩丝杆605分别与收纳板2构成转动连接，且伸缩丝杆605与伸缩板3构成螺纹连接，电动推杆一8与连接臂9构成转动连接，且连接臂9为两段式伸缩设计，通过伸缩板3与收纳板2的滑动提高稳定性，通过电动推杆一8带动表面的连接臂9滑动，使得连接臂9带动一端的针灸机构调节工作高度，并且通过转动连接臂9改变针灸的位置便于使用。
46.在一些实施例中，收纳圆盘1001与连接臂9构成转动连接，电动推杆二1002的输出端设置有推板，限位块1003与收纳圆盘1001构成滑动连接，且限位块1003与收纳圆盘1001之间连接有弹簧，通过转动收纳圆盘1001更换使用的针本体1005，随后通过电动推杆二1002推动限位块1003将针本体1005插入患者皮肤中。
47.在一些实施例中，挤压板1004与限位块1003构成滑动连接，且挤压板1004与限位块1003之间连接有弹簧，联动块1006与收纳圆盘1001构成滑动连接，且收纳圆盘1001滑槽的内壁设置有凸起，限位块1003带动表面的挤压板1004滑动，随后挤压板1004被弹簧推动伸入联动块1006表面的凹槽从而对针本体1005进行解锁松开。
48.在一些实施例中，复位推板1007与联动块1006构成滑动连接，且复位推板1007与联动块1006之间连接有弹簧，并且复位推板1007一端的上表面为倾斜设计，安装板1102与固定底板1构成滑动连接，且安装板1102的侧表面为倾斜设计，随后弹簧拉动限位块1003上滑，使得挤压板1004带动联动块1006上滑，最后收纳圆盘1001滑槽内壁的凸起将推动复位推板1007的一端使其滑动，使得复位推板1007推动挤压板1004复位从而松开联动块1006使其通过重力下滑。
49.在一些实施例中，定位夹板1103一端的侧表面为弧形设计，且定位夹板1103分别与伸缩板3和针灸床板4之间连接有弹簧，滑动挡板1104与定位夹板1103构成卡合连接，且滑动挡板1104与针灸床板4构成滑动连接，并且2个滑动挡板1104之间连接有弹簧。，通过定位夹板1103对滑动挡板1104限位固定，使本装置便于作为普通床铺进行使用，在艾灸操作时通过安装板1102推动定位夹板1103松开滑动挡板1104，使得滑动挡板1104漏出艾灸孔5便于灸柱1105伸入提高艾灸的效果。
50.尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
