1.本实用新型属于电气设备领域，具体涉及一种防潮电器柜。


背景技术：

2.安放在阴冷区域内的电器柜内部容易受潮，加上柜体内电器运行会产生热量。现有电器柜一般通过柜体侧面的透气孔或者排风扇进行排湿散热，防潮效果差，散热效率低，柜内湿热空气下会加速柜体内部腐蚀，甚至引起柜内电路短路。


技术实现要素：

3.为了解决现有技术的不足，本实用新型旨在提供一种防潮电器柜，本装置防潮排湿效果好，散热效率高，从而有效降低柜内生锈腐蚀程度，避免电路受潮短路。
4.为了实现上述目的，本实用新型采用的技术方案为：
5.一种防潮电器柜，包括柜体和设在柜体内部的安装架，所述柜体包括外壳体和内壳体，外壳体与内壳体之间设有通风腔；外壳体顶部安装有鼓风机，鼓风机的出风口通过进气阀与通风腔相连通；安装架设在内壳体中部的安装腔内；内壳体两侧壁上对应开设有通风口，通风口处设有导风组件；柜体底部的排气口与安装腔相连通，排气口处安装有排气阀。
6.优选地，所述导风组件包括气缸、连杆和多个沿竖直方向安装在通风口处的导风板，导风板的中部转动连接在通风口上，竖直活动设置的连杆与导风板靠近通风腔的端部转动连接；所述气缸转动铰接在外壳体的内侧壁上，气缸的活塞端向下倾斜转动连接在连杆上。
7.优选地，所述柜体底部设有斗型的凹槽，排气口设在凹槽中部。
8.优选地，所述安装架上可拆卸安装有壳体，壳体内设有活性炭。
9.优选地，所述导风板的下端设有第一卡槽，下方相邻的导风板上端设有与第一卡槽相配合的第二卡槽。
10.优选地，所述第二卡槽内固定设有第一密封条。
11.优选地，所述导风板的两侧边设有与通风口侧壁配合的第二密封条。
12.优选地，所述通风口上端向下突出设有与顶部导风板的第二卡槽配合的卡块；通风口下方设有与底部导风板的第一卡槽配合的第三卡槽。
13.优选地，所述安装腔内设有温湿度计。
14.本实用新型具有的有益效果为：
15.1. 本实用新型进气阀打开后，鼓风机向通风腔中鼓风，通风腔中气流会从顶部向下鼓吹，由鼓风腔两侧的通风口吹入安装腔内，从而实现电器柜的快速排湿、散热。
16.2. 股入通风腔内风，通过通风口吹向安装架上的电器组件，当气缸伸长时会带动连杆向下移动，使导风板以转轴中心逐渐向上摆动；而气缸收缩时，连杆向上移动，带动导风板向下摆动，进而在导风板的导风作用下，使进入安装腔内的风向不断改变，可对中间的
安装架上的电器组件进行有效散热除湿。
17.3. 导风板竖直闭合时，上方导风板导风板的第一卡槽卡入下方导风板的第二卡槽内，并在第一密封条的作用下起到有效封闭作用，进而提高导风板之间的密封性能。
18.4. 导风板的两侧边设有与通风口侧壁配合的第二密封条，从而提高导风板与通风口侧壁之间的密封性。
19.5. 通风口通过与卡块、第三卡槽配合，能够提高通风口上、下端部与导风板之间的连接密封性能。
20.6. 斗型设计的凹槽便于水滴向排气口处汇集，打开排气阀后，不仅可使积水排出，而且股入安装腔内的气流由上向下流动也通过排气阀排出，能够加速柜体的干燥风干处理，防潮效果更佳。其中排气阀选用单向电控阀，柜体内的空气只能向外排出，避免外部潮气通过排气阀进入柜体内部。
附图说明

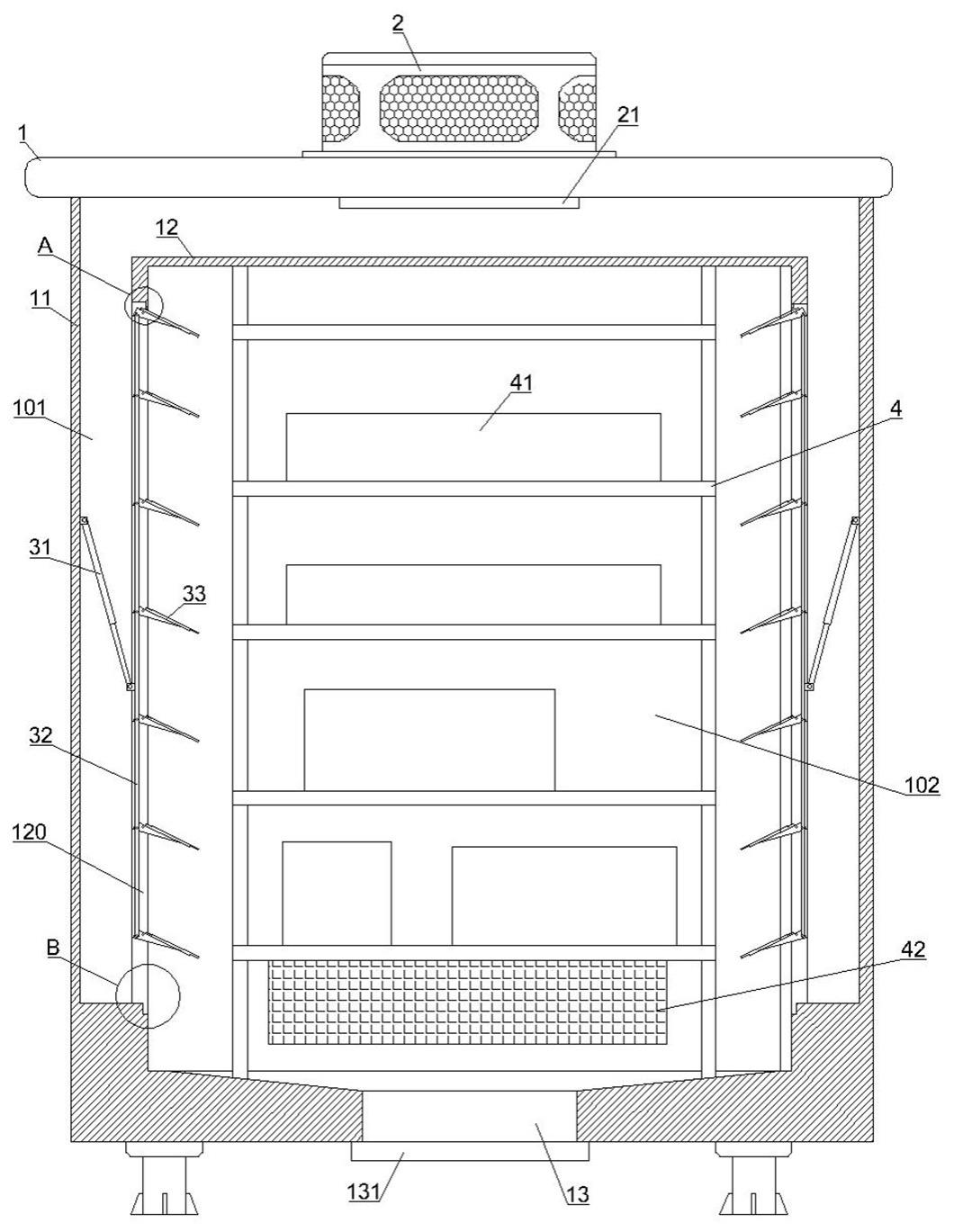

21.图1为本实用新型柜体内部的结构示意图；
22.图2为本实用新型导风板与连杆之间的连接示意图；
23.图3为图1中a处放大图；
24.图4为图1中b处放大图。
具体实施方式
25.下面结合附图对本实用新型的原理进行和特征进行描述，所举例只用于解释本实用新型，并非限定本实用新型的使用范围。
26.如图1-4所示，本实用新型提出了一种防潮电器柜，包括柜体1和柜体1前侧的密封门（图中未画出）。柜体1包括外壳体11和内壳体12，外壳体11与内壳体12之间的空腔为通风腔101。外壳体11顶部中间安装有鼓风机2，鼓风机2的出风口通过进气阀21与通风腔101相连通，进气阀21为电控阀。进气阀21打开后，鼓风机2向通风腔101中鼓风，通风腔101中气流会从顶部向下鼓吹，由鼓风腔两侧的通风口120吹入安装器102内，从而实现电器柜的快速排湿、散热。
27.内壳体12中部腔体内为安装器102，安装架4固定设在安装器102内，电器组件41固定在安装架4上。内壳体12左右两侧壁上对应开设有通风口120，两个通风口120处均对称设有导风组件。导风组件包括气缸31、连杆32和多个沿竖直方向安装在通风口120处的导风板33。其中导风板33的中部通过转轴333转动连接在通风口120上，竖直活动设置的连杆32与导风板33靠近通风腔101的端部转动连接；气缸31转动铰接在外壳体11的内侧壁上，气缸31的活塞端向下倾斜转动连接在连杆32左侧中部。股入通风腔101内风，通过通风口120吹向安装架4上的电器组件41，当气缸31伸长时会带动连杆32向下移动，使导风板33以转轴333中心逐渐向上摆动；而气缸31收缩时，连杆32向上移动，带动导风板33向下摆动，进而在导风板33的导风作用下，使进入安装器102内的风向不断改变，可对中间的安装架4上的电器组件41进行有效散热除湿。
28.当气缸31收缩由连杆32带动导风板33转动至竖直状态时，多个导风板33之间互相配合共同组成一个平面板，可对通风口120处起到闭合封堵作用，可避免外壁潮气通过通风
腔101向安装器102内渗透。其中导风板33的下端设有第一卡槽331，下方相邻的导风板33上端设有第二卡槽332，第二卡槽332内固定设有第一密封条3321。导风板33竖直闭合时，上方导风板33导风板33的第一卡槽331卡入下方导风板33的第二卡槽332内，并在第一密封条3321的作用下起到有效封闭作用，进而提高导风板33之间的密封性能。
29.导风板33的两侧边设有与通风口120侧壁配合的第二密封条，从而提高导风板33与通风口120侧壁之间的密封性。
30.通风口120上端向下突出设有与最上方的一个导风板33的第二卡槽332配合的卡块121；通风口120下方设有与最下方的一个导风板33的第一卡槽331配合的第三卡槽122，从而提高通风口120上、下端部与导风板33之间的连接密封性能。
31.柜体1底部的排气口13与安装器102相连通，柜体1底部设有斗型的凹槽，排气口13设在凹槽中部。排气口13处安装有排气阀131。潮气凝集而成的水滴会向下聚集在柜体1底部，斗型设计的凹槽便于水滴向排气口13处汇集，打开排气阀131后，不仅可使积水排出，而且股入安装器102内的气流由上向下流动也通过排气阀131排出，能够加速柜体1的干燥风干处理，防潮效果更佳。其中排气阀131选用单向电控阀，柜体1内的空气只能向外排出，避免外部潮气通过排气阀131进入柜体1内部。
32.安装架4上可拆卸安装有壳体42，壳体42内设有活性炭，活性炭能起到辅助除湿作用，提高防潮效果。
33.安装器102内设有温湿度计，温湿度计与柜体1上的控制器相连。温湿度计可对柜体1内部的温度和湿度进行实时监测，从而由控制器控制鼓风机2、气缸31以及控制阀的动作与开闭。
34.使用本实用新型时，控制进气阀21和排气阀131打开，鼓风机2动作向通风腔101中鼓风，通过气缸31不断伸缩动作，由连杆32带动导风板33不断上下摆动，使进入安装器102内的风向不断改变，可对中间的安装架4上的电器组件41进行有效散热、除湿。本装置防潮排湿效果好，散热效率高，从而有效降低柜内生锈腐蚀程度，避免电路受潮短路。
35.显然，以上所描述的实施例仅仅是本技术一部分实施例，而不是全部的实施例，附图中给出了本技术的较佳实施例，但并不限制本技术的专利范围。本技术可以以许多不同的形式来实现，相反地，提供这些实施例的目的是使对本技术的公开内容的理解更加透彻全面。尽管参照前述实施例对本技术进行了详细的说明，对于本领域的技术人员来而言，其依然可以对前述各具体实施方式所记载的技术方案进行修改，或者对其中部分技术特征进行等效替换。凡是利用本技术说明书及附图内容所做的等效结构，直接或间接运用在其他相关的技术领域，均同理在本技术专利保护范围之内。
