1.本发明涉及一种自动排水装置，具有涉及一种能够无需人为参与控制开关的自动排水装置。


背景技术：

2.目前矿井采掘工作面设计的排水系统在满足正常排水的情况下，仍然存在顺槽局部区域有少量的出水点，通常采取通过施工水沟将散水引至相对低洼的地点临时存放，然后进行集中外排。由于水量较小，通常采用风泵通过软管与主排水管道连通，通过风源驱动将积水排出。
3.虽然最终达到排水目的，但在操作排水阀门时，需要人工进行调节阀门的开放量来控制排水流量，浪费人工。若人为调节的排水量过大，浪费风源；若人为调节排水量过小，就会使积水过多甚至溢出。并且出水点的出水量不是一成不变的，所以就需要工作人员经常性的去观察水位和排水流量，耗时耗力。一旦工作人员忘记关闭阀门，风源就会源源不断的流出，造成了风压的浪费。频繁的操作阀门也容易造成阀门自身的损坏，增加了成本。


技术实现要素：

4.本发明的目的是提供一种能够自动控制阀门的排水装置，解决了人工浪费、风能浪费的问题，节省了人工，降低了成本。
5.本发明为了实现上述目的，采用的技术j9九游会真人的解决方案是：
6.一种自动排水装置，包括连接件和风泵，所述连接件的两侧设有连通组件，连通组件用于连接风源和风泵；所述连接件内设有堵头，堵头一端通过复位弹簧与连接件连接，另一端与浮球组件连接，所述堵头用于控制连通组件的通风情况；连接件通过移动组件连接在底座上，底座上固定有风泵。
7.进一步地，所述连通组件包括第一连接口和第二连接口，第一连接口与第二连接口在同一水平线上，所述堵头位于第一连接口与第二连接口之间，第一连接口与送风管道连通，第二连接口通过管道与风泵连通。
8.进一步地，所述浮球组件包括浮球、导杆和活动杆，所述浮球通过导杆与活动杆连接，活动杆与堵头连接；所述活动杆通过连接杆固定在连接件上，活动杆能够以连接杆为中心旋转。
9.进一步地，所述移动组件包括立柱和横杆，所述立柱的一端固定在底座上，另一端通过连接螺母与横杆固定连接；横杆与连接件固定连接。
10.进一步地，所述导杆上通过连接底座与活动杆连接，连接底座与活动杆上设有螺栓孔，螺栓穿过螺栓孔使连接底座与活动杆固定连接。
11.本发明与现有技术相比，具有如下优点和有益效果：
12.本发明通过在连通组件之间设有堵头，堵头的位置通过浮球组件控制，浮球置于积水池中，积水池中的水上升的过程中会为浮球提供浮力，浮球在受到浮力后通过活动杆
使堵头产生位移，连通组件就会将风能传递到风泵中，风泵就会为排出积水池中的水提供动力。随着积水池中的水排出，浮球就会下降，同时使堵头下降并重新使连通组件隔断，风能就不会为风泵提供动力，即停止排水。本发明通过积水池中的水为浮球提供浮力控制堵头的位置来实现排水系统的自动启动或关闭，节省了人力物力。
附图说明

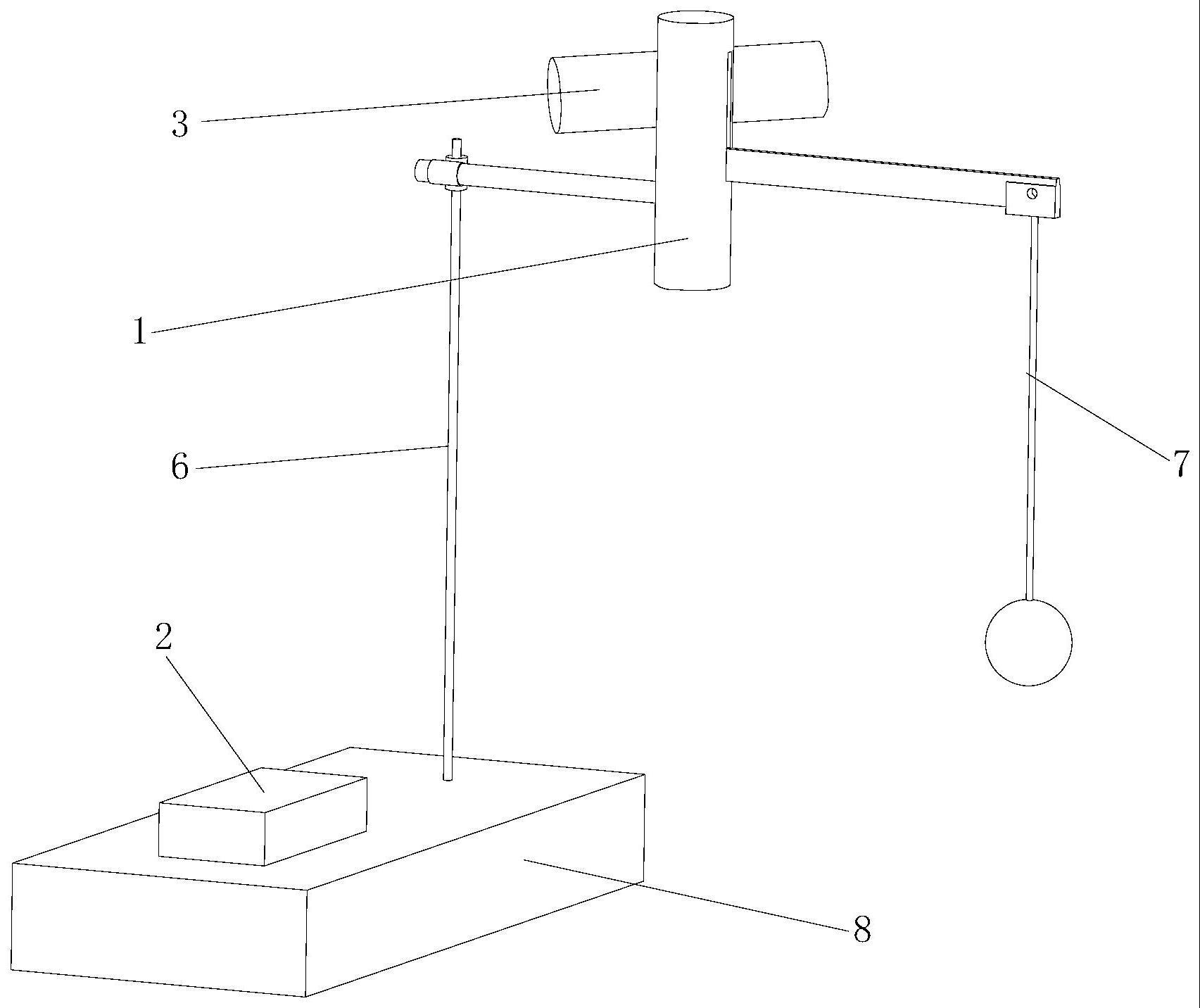

13.图1为一种自动排水装置示意图。
14.图2为一种自动排水装置主视图。
15.图3为沿图2中a-a直线的剖面图。
16.图4为一种自动排水装置右视图。
17.图5为沿图4中b-b直线的剖面图。
具体实施方式
18.如图1至图5所示，一种自动排水装置，包括连接件1和风泵2，所述连接件1的两侧设有连通组件3，连通组件3用于连通风源和风泵2；所述连接件1内设有堵头4，堵头4一端通过复位弹簧5与连接件1连接，另一端与浮球组件7连接，所述堵头4用于控制连通组件3的通风情况；连接件1通过移动组件6连接在底座8上，底座8上固定有风泵2。当浮球组件7受到积水水位上升产生的浮力后，会使堵头4压缩复位弹簧5，使连通组件3连通，使风源通过连通组件3为风泵2提供动力，风泵2通过管道与排水管道连通，最终实现自动排水。随着积水水位的下降，复位弹簧5会给堵头4施加复位的力，使堵头4重新回到连通组件3之间，使连通组件3断开，风泵2也不会受到风源提供的动力，即停止排水。至此实现自动排水的目的，节省了人力，无需工作人员去控制排水量，也节省了风能。
19.所述连通组件3包括第一连接口11和第二连接口12，第一连接口11与第二连接口12在同一水平线上，所述堵头4位于第一连接口11与第二连接口12之间，第一连接口11与送风管道连通，第二连接口12通过管道与风泵2连通。风泵2通过管道与排水管道连接，当风泵2受到风源传递的动力后，风泵2通过排水管道使积水池中的水排出。
20.所述浮球组件7包括浮球21、导杆22和活动杆23，所述浮球21通过导杆22与活动杆23连接，活动杆23与堵头4连接；所述活动杆23通过连接杆24固定在连接件1上，活动杆23能够以连接杆24为中心旋转。所述连接件1上设有活动槽25，活动杆23位于活动槽25中，活动杆23能以连接杆24为中心轴在活动槽25内移动。
21.所述浮球21置于积水池中，受到积水池为浮球21提供的浮力后，浮球21将浮力通过导杆22传递给活动杆23，活动杆23以连接杆24为轴发生旋转，最终使堵头4发生位移，连通组件3使风源与风泵2连通。
22.所述移动组件6包括立柱31和横杆32，所述立柱31的一端固定在底座8上，另一端通过连接螺母33与横杆32固定连接；横杆32与连接件1固定连接。所述立柱31上设有螺纹，连接螺母33通过在立柱31上旋转能够改变横杆32与立柱31的相对位置。所述导杆22上通过连接底座8与活动杆23连接，连接底座8与活动杆23上设有螺栓孔，螺栓穿过螺栓孔使连接底座8与活动杆23固定连接。底座8固定在积水池边，能够根据池边的环境状况对底座8进行固定，当底座8的固定位置不支持浮球21放置进水池中时，能够通过移动横杆32，使横杆32
与立柱31产生相对位移，便能使浮球21置于水池中；也使横杆32在立柱31上向下移动，使浮球21的高度降低，使浮球21更多的体积进入到水池中，增大浮力，也会使排水量增大。
23.当然，上述说明并非是对本发明的限制，本发明也并不仅限于上述举例，本技术领域的技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也应属于本发明的保护范围。


技术特征：
1.一种自动排水装置，其特征在于，包括连接件和风泵，所述连接件的两侧设有连通组件，连通组件用于连接风源和风泵；所述连接件内设有堵头，堵头一端通过复位弹簧与连接件连接，另一端与浮球组件连接，所述堵头用于控制连通组件的通风情况；连接件通过移动组件连接在底座上，底座上固定有风泵。2.根据权利要求1所述的一种自动排水装置，其特征在于，所述连通组件包括第一连接口和第二连接口，第一连接口与第二连接口在同一水平线上，所述堵头位于第一连接口与第二连接口之间，第一连接口与送风管道连通，第二连接口通过管道与风泵连通。3.根据权利要求1所述的一种自动排水装置，其特征在于，所述浮球组件包括浮球、导杆和活动杆，所述浮球通过导杆与活动杆连接，活动杆与堵头连接；所述活动杆通过连接杆固定在连接件上，活动杆能够以连接杆为中心旋转。4.根据权利要求1所述的一种自动排水装置，其特征在于，所述移动组件包括立柱和横杆，所述立柱的一端固定在底座上，另一端通过连接螺母与横杆固定连接；横杆与连接件固定连接。5.根据权利要求3所述的一种自动排水装置，其特征在于，所述导杆上通过连接底座与活动杆连接，连接底座与活动杆上设有螺栓孔，螺栓穿过螺栓孔使连接底座与活动杆固定连接。6.根据权利要求3所述的一种自动排水装置，其特征在于，所述连接件上设有活动槽，活动杆位于活动槽中，活动杆能以连接杆为中心轴在活动槽内移动。

技术总结
本发明涉及一种自动排水装置，具有涉及一种能够无需人为参与控制开关的自动排水装置。一种自动排水装置，包括连接件和风泵，连接件的两侧设有连通组件，连通组件用于连接风源和风泵；所述连接件内设有堵头，堵头一端通过复位弹簧与连接件连接，另一端与浮球组件连接，堵头用于控制连通组件的通风情况；连接件通过移动组件连接在底座上，底座上固定有风泵。连通组件包括第一连接口和第二连接口，第一连接口与第二连接口在同一水平线上，所述堵头位于第一连接口与第二连接口之间，第一连接口与送风管道连通，第二连接口通过管道与风泵连通。本发明通过积水池中的水为浮球提供浮力控制堵头的位置来实现排水系统的自动启动或关闭，节省了人力物力。节省了人力物力。节省了人力物力。


技术研发人员：吴继飞 杨绪钦 孙新磊 孔凡卫 陈国庆 张凯 吴百旭 徐洪义
受保护的技术使用者：临沂矿业集团菏泽煤电有限公司郭屯煤矿
技术研发日：2023.06.27
技术公布日：2023/10/24
