具有防堵塞结构的结晶釜的制作方法-j9九游会真人

1.本实用新型涉及结晶釜技术领域，具体为具有防堵塞结构的结晶釜。


背景技术：

2.结晶釜是物料混合反应后，夹层内需冷冻媒水急剧降温的结晶设备，其关键环节在于夹层面积的大小，搅拌器的结构形式和物料出口形式，罐体内高精度抛光，以及罐体内清洗无死角的要求来满足工艺使用条件。
3.目前结晶釜在使用时，结晶釜底部由于结晶沉淀，容易造成结晶釜堵塞，反应液无法排出或排出量降低，甚至在放料阀门打开后，需要蒸汽或水将结晶沉积物捅开，再进行放料，使用非常麻烦。为此，我们提出一种具有防堵塞结构的结晶釜。


技术实现要素：

4.本实用新型的目的在于提供一种具有防堵塞结构的结晶釜，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：具有防堵塞结构的结晶釜，包括：结晶釜；出料口；搅拌机构，搅拌机构位于结晶釜内部，搅拌机构能够对结晶釜内部进行搅拌；防堵机构，防堵机构位于出料口处，防堵机构能够防止结晶釜内的结晶对出料口进行堵塞。
6.优选的，搅拌机构包括位于结晶釜上方有电机，电机下方固定连接有搅拌棍，搅拌棍位于结晶釜内部，搅拌棍与结晶釜转动连接，搅拌棍外围固定连接有搅拌杆，搅拌杆远离搅拌棍一端有能够防止结晶釜内的结晶物附着的搅拌件。
7.优选的，搅拌件包括位于搅拌杆远离搅拌棍一端开设伸缩孔，伸缩孔内壁底部固定连接有复位弹簧，复位弹簧远离伸缩孔底部一端固定连接有垫片，垫片与伸缩孔滑动连接，垫片远离复位弹簧一端固定连接有伸缩杆，伸缩杆与伸缩孔滑动连接，伸缩杆远离垫片一端有滚轮，滚轮与伸缩杆转动连接，伸缩杆一端固定连接有刮刀。
8.优选的，搅拌棍下方转动连接有环形刀，环形刀远离搅拌棍一端与伸缩杆底部转动连接。
9.优选的，防堵机构包括位于出料口内壁开设螺旋槽，螺旋槽内滑动连接有支撑块，支撑块靠近出料口中央一端固定连接有防堵环，防堵环远离支撑块一端固定连接有多个旋刀。
10.优选的，出料口开设转动槽，螺旋槽与转动槽相通，支撑块远离防堵环一端固定连接有转动环，转动环位于转动槽内，转动环与转动槽转动连接。
11.优选的，旋刀呈扁平状，旋刀远离支撑块一端为尖端。
12.本实用新型至少具备以下有益效果：
13.本实用新型在使用时，能够防止结晶釜底部结晶沉淀，造成结晶釜堵塞，反应液无法排出或排出量降低，甚至在放料阀门打开后，需要蒸汽或水将结晶沉积物捅开，再进行放
料，本设计在结晶釜工作时，能够通过搅拌棍对结晶釜内壁进行剐蹭，防止结晶物沉积，在出料口处可通过防堵机构对出料口处的结晶物沉淀进行清理，在使用时非常方便。
附图说明

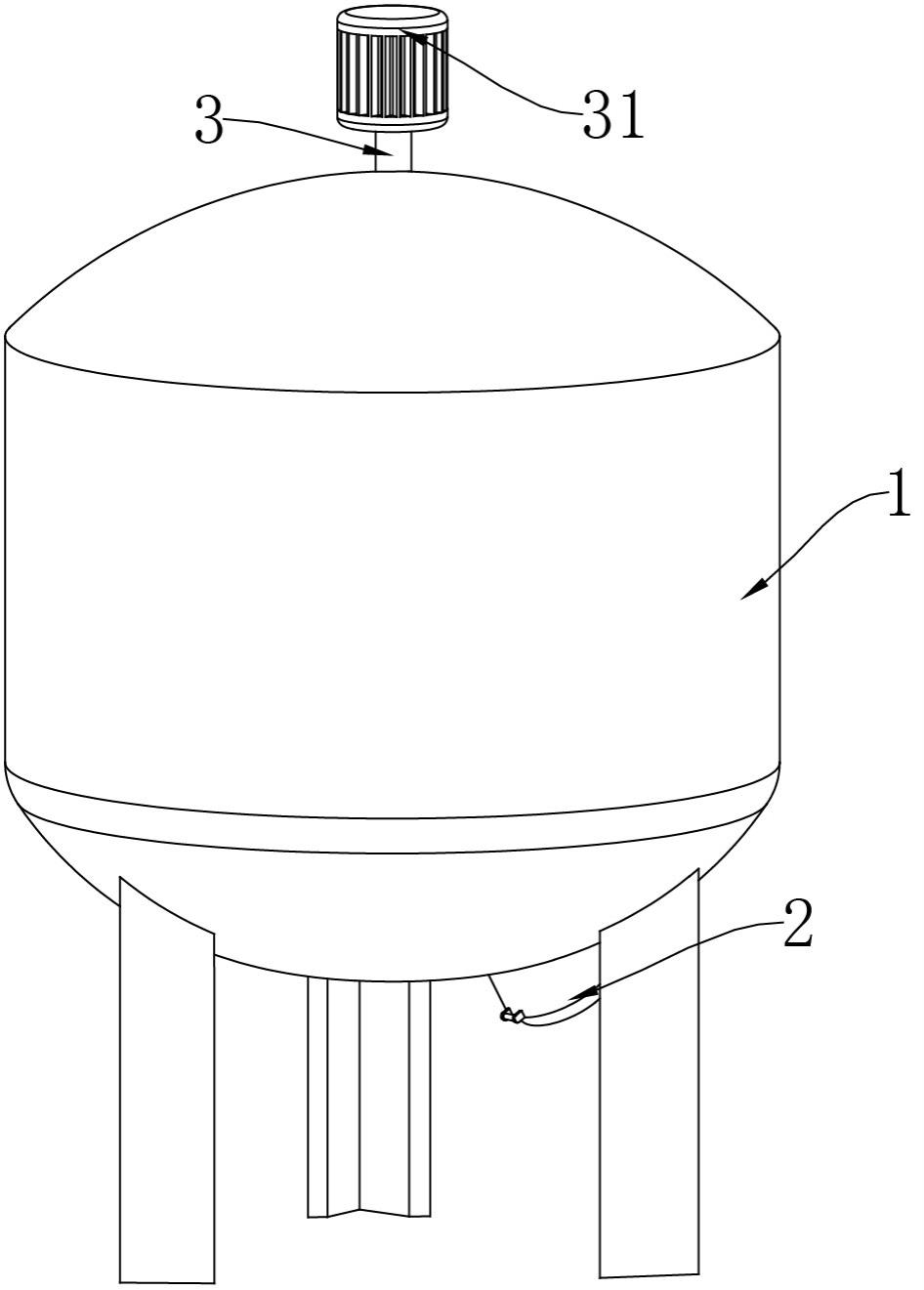

14.图1为本实用新型结晶釜整体结构示意图；
15.图2为本实用新型结晶釜整体剖视结构示意图；
16.图3为本实用新型搅拌杆部分剖视放大结构示意图；
17.图4为本实用新型出料口整体放大结构示意图；
18.图5为本实用新型出料口侧面剖视放大结构示意图。
19.图中：1-结晶釜；2-出料口；3-搅拌机构；31-电机；32-搅拌棍；33-搅拌杆；34-搅拌件；35-伸缩孔；36-复位弹簧；37-垫片；38-伸缩杆；39-滚轮；310-刮刀；311-环形刀；4-防堵机构；41-螺旋槽；42-支撑块；43-防堵环；44-旋刀；45-转动槽；46-转动环。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1-5，本实用新型提供一种技术方案：具有防堵塞结构的结晶釜，包括结晶釜1；出料口2；搅拌机构3，搅拌机构3位于结晶釜1内部，搅拌机构3能够对结晶釜1内部进行搅拌；防堵机构4，防堵机构4位于出料口2处，防堵机构4能够防止结晶釜1内的结晶对出料口2进行堵塞，在结晶釜1工作时，结晶釜1底部结晶沉淀，造成结晶釜1堵塞，反应液无法排出或排出量降低，甚至在出料口2阀门打开后，需要蒸汽或水将结晶沉积物捅开，再进行放料，本实用新型在使用时能够防止结晶釜1工作时结晶物沉积导致的结晶釜1堵塞，在结晶釜1内部的防堵装置能够实现自动化，在使用时非常方便。
22.搅拌机构3包括位于结晶釜1上方有电机31，电机31下方固定连接有搅拌棍32，搅拌棍32位于结晶釜1内部，搅拌棍32与结晶釜1转动连接，搅拌棍32外围固定连接有搅拌杆33，搅拌杆33远离搅拌棍32一端有能够防止结晶釜1内的结晶物附着的搅拌件34，搅拌件34包括位于搅拌杆33远离搅拌棍32一端开设伸缩孔35，伸缩孔35内壁底部固定连接有复位弹簧36，复位弹簧36远离伸缩孔35底部一端固定连接有垫片37，垫片37与伸缩孔35滑动连接，垫片37远离复位弹簧36一端固定连接有伸缩杆38，伸缩杆38与伸缩孔35滑动连接，伸缩杆38远离垫片37一端有滚轮39，滚轮39与伸缩杆38转动连接，伸缩杆38一端固定连接有刮刀310，搅拌棍32下方转动连接有环形刀311，环形刀311远离搅拌棍32一端与伸缩杆38底部转动连接，在结晶釜1工作时，结晶釜1内部的搅拌棍32通过电机31带动转动开始搅拌，搅拌棍32带动搅拌杆33转动，搅拌杆33在转动时带动伸缩杆38转动，伸缩杆38远离搅拌杆33一端的滚轮39在结晶釜1内壁滚动，防止刮刀310破坏结晶釜1内壁，滚轮39在结晶釜1内部滚动时结晶釜1内壁挤压滚轮39或滚轮39未触碰到结晶釜1内壁时，伸缩杆38能够通过复位弹簧36在伸缩孔35内伸缩进行调节，确保刮刀310能够铲除附着在结晶釜1内壁的沉淀结晶物，位于刮刀310下方的环形刀311与搅拌棍32纵向转动连接，环形刀311可跟随搅拌棍32横向
转动，环形刀311转动时效果与刮刀310相同，并且伸缩杆38在调整时，由于环形刀311与伸缩杆38转动连接，环形刀311可跟随伸缩杆38调整位置而改变与结晶釜1内壁的角度。
23.防堵机构4包括位于出料口2内壁开设螺旋槽41，螺旋槽41内滑动连接有支撑块42，支撑块42靠近出料口2中央一端固定连接有防堵环43，防堵环43远离支撑块42一端固定连接有多个旋刀44，出料口2开设转动槽45，螺旋槽41与转动槽45相通，支撑块42远离防堵环43一端固定连接有转动环46，转动环46位于转动槽45内，转动环46与转动槽45转动连接，旋刀44呈扁平状，旋刀44远离支撑块42一端为尖端，在需要出料时，将出料口2阀门打开，此时结晶物沉积在出料口2处，可转动转动环46，转动环46在转动槽45内转动，转动环46转动时带动与转动环46固定连接的支撑块42在螺旋槽41内转动，支撑块42转动时带动与支撑块42固定连接的防堵环43转动，防堵环43内侧的旋刀44转动时能够将结晶物旋出，将出料口2处的结晶物清理完成后，结晶釜1内部的结晶物与反应液可通过出料口2排出，在操作时非常简单。
24.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
