1.本发明涉及一种设置于坐便器的洁身器，更详细地，涉及一种冲水时能够防止飞沫溅射的坐便器用洁身器，其能够在排便结束后冲水时防止在坐便器内部中产生的飞沫溅射到外部，使得浴室保持更加清洁的状态。


背景技术：

2.通常，洁身器(bidet)是指清洗带清洗功能的座圈，是一种不仅设置在酒店、旅馆等的住宿场所，还设置在普通家庭的排便设备的坐便器上，从而在排便后用适当水压的清洗水来清洗用户的肛门及其周边，据此不用卫生纸也能够进行后续处理的卫生设备。
3.这种洁身器包括：座圈，布置成沿坐便器上部覆盖，并且中央被开放；清洗喷嘴单元，布置在座圈的开口部后方侧，用于喷出清洗水；控制部，布置在座圈的一侧，并且设置有用于控制停止/电源、座圈温度、清洁喷嘴单元操作等的多个操作按钮。座圈上设置有用于检测用户是否坐在座圈的落座传感器。并且，在控制单元中，通过落座传感器来判断用户是否坐在座圈上，并且只有在用户坐在座圈上的状态下，通过操作按钮来操作清洗喷嘴单元才能喷出清洗水。并且，若在布置有这种洁身器的坐便器中排便结束后冲水，则储存在水槽中的水流入坐便器内部的同时产生涡流并排出。
4.但是,在这种现有的坐便器中，当用户排便后冲水时，由于因冲水而产生的涡流和逆流水压导致飞沫(污水)溅射到浴室地板上，尤其是存在由于肉眼难以识别的细菌飞散而造成整个浴室被污染的缺点。尤其，在现有的坐便器中为了节约水而倾向于通过减少直供水管或排水管来提高排水压，但是在这种情况下，存在坐便器涡流猛烈地排出污水后导致飞沫量和细菌飞散更加严重的问题。


技术实现要素：

5.技术课题
6.本发明是为了解决这样的技术问题而提出的，本发明的目的在于提供一种冲水时能够防止飞沫溅射的坐便器用洁身器，其通过改善喷出清洗水的洁身器喷嘴单元来防止坐便器冲水时因涡流和逆流水压产生的飞沫溅射到坐便器外部的现象，从而能够使得浴室保持更加清洁的状态。
7.技术方案
8.用于实现上述目的的本发明的特征在于，一种坐便器用洁身器包括：座圈，放置在坐便器上部，并且中心部位被开放，使用户能够坐着排便；落座传感器，布置于所述座圈的一侧，用于检测用户的落座与否；洁身器喷嘴单元，布置成在所述座圈的后方下侧可向前方进退移动，并且能够在前端喷射出清洗水；清洗水阀，布置在清洗水供应软管的途中，用于控制清洗水向所述洁身器喷嘴单元侧供应；控制部，布置在所述座圈的一侧，并且设置有用于控制所述清洗水阀的开闭的操作按钮。
9.所述清洗水阀出口侧的清洗水供应软管中布置有用于将空气混入到供应给所述
洁身器喷嘴单元的清洗水的空气泵，其中，所述洁身器喷嘴单元包括：第一清洗水管、第二清洗水管，在前端上部分别设置有能够向用户的肛门及局部喷出清洗水的洁身器喷嘴；第三清洗水管，在前端下部设置有用于将清洗水以圆顶形态喷向坐便器的底部的屏蔽喷嘴；分配器，用于将开放所述清洗水阀而流入的清洗水选择并引导至第一清洗水管、第二清洗水管、第三清洗水管中的一个，并且，所述控制部当通过所述落座传感器检测到用户排便后在所述座圈中起身而执行坐便器冲水操作时，控制所述分配器使混入有空气的清洗水能够供应至所述第三清洗水管的同时使所述清洗水阀进行预定时间的操作开放，将混入有空气的清洗水通过所述第三清洗水管的屏蔽喷嘴在坐便器上部以圆顶形态喷射，从而能够防止坐便器冲水时产生的飞沫溅射到坐便器10外部。
10.并且，本发明的特征在于，所述屏蔽喷嘴布置有倒漏斗形状的扩散引导件，以使混入有空气的清洗水通过所述屏蔽喷嘴流出的同时沿着所述扩散引导件的外表面流动而以圆顶形态喷射。
11.并且，本发明的特征在于，在所述清洗水阀出口侧的清洗水供应软管中设置用于将向所述洁身器喷嘴单元供应的清洗水加热至35～45℃的清洗水加热器。
12.并且，本发明的特征在于，所述控制部在使所述洁身器喷嘴单元前进的状态下，通过第三清洗水管的屏蔽喷嘴喷射清洗水。
13.技术效果
14.根据利用上述构成而实现的根据本发明的冲水时能够防止飞沫溅射的坐便器用洁身器，通过落座传感器检测到用户排便后在所述座圈中起身而执行坐便器冲水操作时，分配器引导混入有空气的清洗水供应至第三清洗水管的同时使清洗水阀进行预定时间的开放操作。因此，混入有空气的清洗水通过第三清洗水管的屏蔽喷嘴在坐便器上部以圆顶形态喷射，从而防止坐便器冲水时因涡流和逆流水压产生的飞沫溅射到坐便器外部的现象，使得浴室保持更加清洁的状态。
15.并且，基于根据本发明的冲水时能够防止飞沫溅射的坐便器用洁身器，在屏蔽喷嘴中布置有倒漏斗形状的扩散引导件，从而混入有空气的清洗水通过屏蔽喷嘴流出的同时沿着所述扩散引导件的外表面流动而以圆顶形态更宽广地喷射。因此，冲水时清洗水以覆盖坐便器内部整个区域的方式宽广地分散排出，从而可以更有效地防止在坐便器内侧底部中产生的飞沫溅射到外部。
16.并且，基于根据本发明的冲水时能够防止飞沫溅射的坐便器用洁身器，通过设置在清洗水阀出口侧的清洗水供应软管中的清洗水加热器将向洁身器喷嘴单元供应的清洗水加热至35～45℃，因此具有通过热水喷射进一步提高清洗力和除臭效果的优点。
17.并且，基于根据本发明的冲水时能够防止飞沫溅射的坐便器用洁身器，在洁身器喷嘴单元前进的状态下通过第三清洗水管的屏蔽喷嘴喷射清洗水时，水柱从坐便器的中心上部向下方保持圆顶形态，从而具有能够更有效地防止飞沫溅射现象的优点。
附图说明

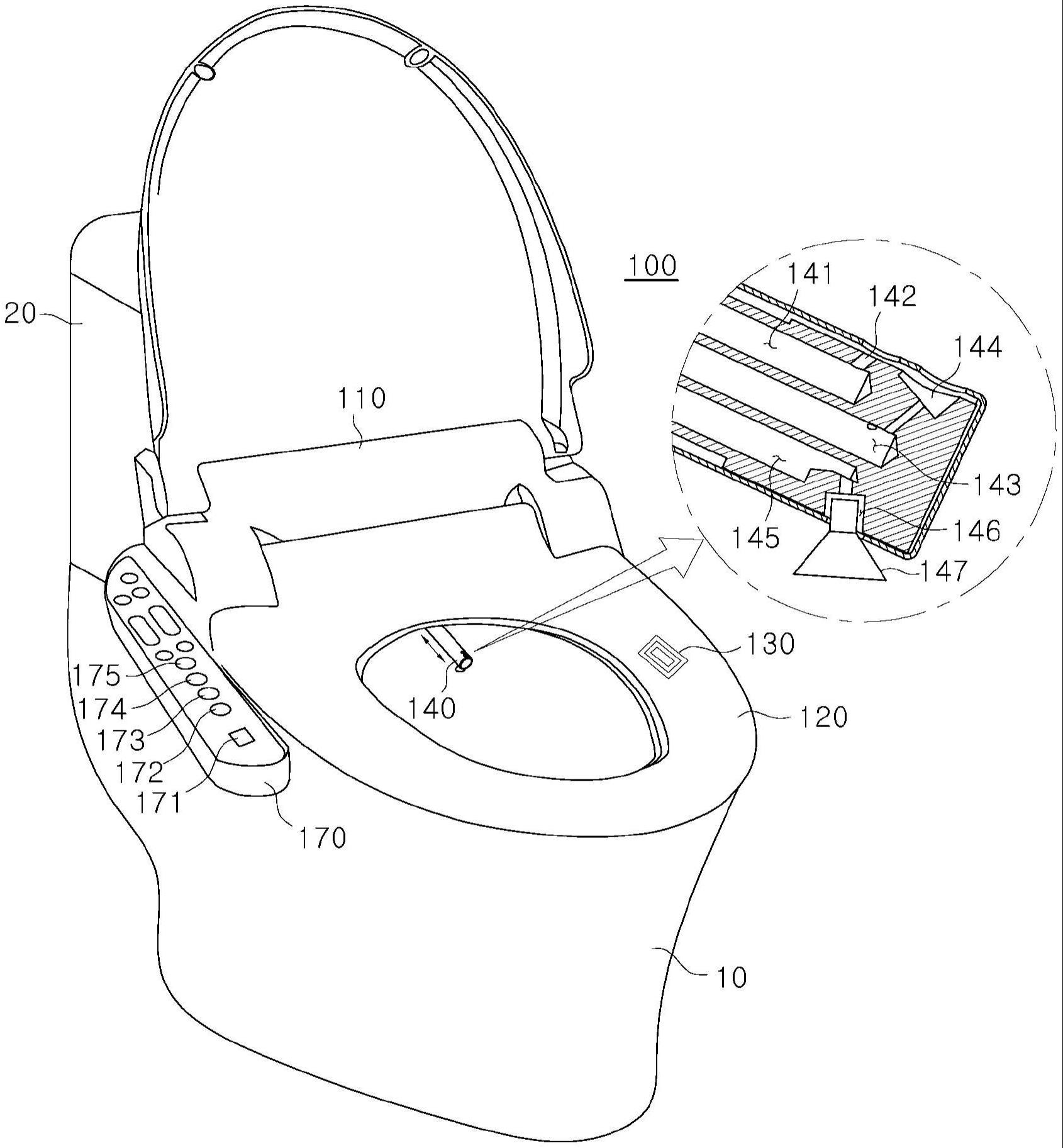

18.图1是示意性地示出根据本发明的坐便器用洁身器的图。
19.图2和图3是示意性地示出应用于本发明的坐便器用洁身器的洁身器喷嘴单元的图。
20.图4是示意性地示出根据本发明的洁身器喷嘴单元的底面结构的图。
21.图5是示出根据本发明的洁身器在清洗模式时清洗水喷出操作的图。
22.图6是示出根据本发明的洁身器在洁身器模式时清洗水喷出操作的图。
23.图7是示出根据本发明的洁身器在冲水模式时清洗水喷出操作的图。
24.附图标记说明：
25.10：坐便器
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
20：水槽
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
100：洁身器
26.110：主体
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
120：座圈
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
130：落座传感器
27.140：洁身器喷嘴单元
ꢀꢀꢀ
141：第一清洗水管
ꢀꢀꢀꢀ
142：洁身器喷嘴
28.143：第二清洗水管
ꢀꢀꢀꢀꢀ
144：洁身器喷嘴
ꢀꢀꢀꢀꢀꢀ
145：第三清洗水管
29.146：屏蔽喷嘴
ꢀꢀꢀꢀꢀꢀꢀꢀꢀ
147：扩散引导件
ꢀꢀꢀꢀꢀꢀ
148：分配器
30.149：齿条
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
150：清洗水供应软管
ꢀꢀ
160：清洗水阀
31.170：控制部
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
171～175：操作按钮180：空气泵
32.190：清洗水加热器
具体实施方式
33.以下，参照附图针对本发明的一个优选的实施例进行说明。参照附图进行简略说明，图1至图4是示出根据本发明的坐便器用洁身器的整体的构成和洁身器喷嘴单元的构成的图，图5至图7是示出根据本发明的坐便器用洁身器中按各模式的清洗水喷出操作的图。
34.如图1至图3所示，根据本发明的冲水时能够防止飞沫溅射的坐便器用洁身器100包括：主体110，布置有电子部件，并且固定于坐便器10的后方部；座圈120，铰接于主体110的前方部并放置在坐便器10上部；落座传感器130，用于检测用户的落座与否；洁身器喷嘴单元140，布置成在座圈120的后方下侧可向前方进退移动，并且能够在前端喷射清洗水；清洗水阀160，布置在清洗水供应软管150的中间，并且用于控制清洗水向洁身器喷嘴单元140侧供应；控制部170，布置在座圈120的一侧，并且设置有用于控制所述清洗水阀160的开闭的操作按钮。
35.座圈120放置在坐便器10上部，并且中心部位被开放，使用户能够坐着排便。
36.落座传感器130布置在座圈120的一侧以检测用户的落座与否，优选地，该落座传感器130由能够检测微电流通过的用户的臀部的接触的静电传感器构成。控制部170被编程为通过该落座传感器130能够判断用户为了排便而坐在座圈120上，或者排便后起身。
37.洁身器喷嘴单元140布置成在主体110的中心部位，其前端部朝向坐便器10中心向下倾斜。尤其，洁身器喷嘴单元140布置成在座圈120的后方下侧可向前方进退移动，并且可以在前端中喷射出清洗水。为此，如图2、图3所示，洁身器喷嘴单元140沿着固定布置于主体110的中心部位的齿条149可进退移动，并且所述洁身器喷嘴单元140包括：第一清洗水管141、第二清洗水管143，在前端上部分别设置有能够向用户的肛门及局部周边喷出清洗水的洁身器喷嘴142、144；第三清洗水管145，在前端下部设置有用于将清洗水以圆顶形态喷向坐便器10的底部的屏蔽喷嘴(shield nozzle)146；分配器148，用于将从外部流入的清洗水选择引导至第一清洗水管141、第二清洗水管143、第三清洗水管145中的一个。第一清洗水管141的洁身器喷嘴142用于清洗男女用户的肛门，第二清洗水管143的洁身器喷嘴142用于清洗女性用户的局部。并且，第三清洗水管145的屏蔽喷嘴146用于在坐便器10冲水时将
清洗水在坐便器10上部以圆顶(dome)的形态喷雾以形成屏蔽膜。如图3、图4所示，这种屏蔽喷嘴146布置有从上部到下部直径越来越大的倒漏斗形状的扩散引导件147，从而清洗水通过屏蔽喷嘴146流出的同时沿着扩散引导件147的外表面流动并以圆顶的形态喷射。再次详细说明，洁身器喷嘴142、144构成为朝向用户的肛门或局部周边而向上侧具有直进性地喷出清洗水，然而屏蔽喷嘴146构成为在坐便器10的内侧上部向下方宽广地以圆顶形态喷雾清洗水。
38.分配器148通过由各个控制模式执行的马达驱动而将清洗水选择并引导至第一清洗水管141、第二清洗水管143、第三清洗水管145中的一个。这种分配器148的驱动根据各模式而被编程于控制部170。
39.如图2所示，清洗水阀160布置在清洗水供应软管150的途中，并且用于控制清洗水向洁身器喷嘴单元140侧供应，优选地，利用借由控制部170的电信号开闭的电磁阀构成。并且，清洗水阀160出口侧(下游侧)的清洗水供应软管150布置有空气泵180，空气泵180用于将空气混入到供应给洁身器喷嘴单元140侧的清洗水中。将空气混入清洗水中，以便更温和地喷水来进行洗涤(清洗)。并且，在清洗水阀160出口侧的清洗水供应软管150中设置有用于将向洁身器喷嘴单元140侧供应的清洗水加热至35～45℃的清洗水加热器190。在本发明的实施例中，设置为清洗水经过清洗水加热器190而被加热至40℃左右。这是为了向洁身器喷嘴单元140侧供应热水，从而进一步提高清洗力和除臭效果。
40.控制部170布置在座圈120的一侧，使用户在坐着的状态下可以便利地操作，在此布置有用于控制诸如停止/电源171、清洗172、洁身173、干燥174、除臭175等多种功能的多个按钮171～175。即，当用户在排便后按下清洗按钮172时，分配器148将混入有空气的清洗水引导至第一清洗水管141，因此清洗水通过第一清洗水管141的洁身器喷嘴142进行喷射。并且，当用户按下洁身按钮173时，分配器148将混入有空气的清洗水引导至第二清洗水管143，因此清洗水通过第二清洗水管143的洁身器喷嘴144进行喷射。
41.另外，当用户从座圈120起身时，控制部170通过机械或电操作来开放存储有水的水槽20的冲水阀(未示出)，从而实现冲水操作，另外，控制部170控制分配器148、洗净水阀160及空气泵180，使混入有空气的洗净水通过第三洗净水管145的屏蔽喷嘴146喷射预定时间。
42.以下，参照图5至图7进一步详细说明根据控制部170的操作模式的洁身器喷嘴单元140的清洗水喷出过程及由此引起的作用效果。
43.首先，当用户坐在座圈120上排便后在该状态下按下控制部170的清洗按钮172时，洁身器喷嘴单元140前进预定距离，借由分配器148而从外部流入的清洗水将被引导至第一清洗水管141，并且清洗水阀160进行开放操作预定时间，并驱动空气泵180。因此，如图5所示，混入有空气的清洗水通过第一清洗水管141的洁身器喷嘴142向上侧喷出，从而清洗用户的肛门及其周边。另外，通过清洗水阀160的开放而流入的清洗水经过清洗水加热器190加热，从而通过40℃左右的温水进行清洗。这种清洗模式操作在控制部170中设定的时间段内进行，并且当在设定时间段内完清洗水的喷出时，洁身器喷嘴单元140后退并保持待机状态。
44.并且，当女性用户坐在座圈120上小便后按下控制部170的洁身按钮173时，洁身器喷嘴单元140前进预定距离，借由分配器148而从外部流入的清洗水将被引导至第二清洗水
管143，并且清洗水阀160进行开放操作预定时间，并驱动空气泵180。因此，如图6所示，混入有空气的清洗水通过第二清洗水管143的洁身器喷嘴144向上侧喷出，从而清洗女性用户的局部及其周边。在开放清洗水阀160时流入的清洗水经过清洗水加热器190加热，从而通过40℃左右的温水进行清洗。这种洁身模式操作在控制部170中设定的时间段内进行，并且当在设定时间段内完成清洗水的喷出时，洁身器喷嘴单元140后退并保持待机状态。
45.另外，当用户排便结束后从座圈120起身时，控制部170通过机械或电操作来开放存储有水的水槽20的冲水阀(未示出)，从而执行冲水操作。并且，控制部170控制为清洗水阀160进行预定时间(本发明的实施例中是13～16秒)的开放操作，并驱动空气泵180，并且分配器148将从外部流入的清洗水引导至第三清洗水管145。因此，如图7所示，在座便器冲水模式中混入有空气的清洗水通过第三清洗水管145的屏蔽喷嘴146而在坐便器10上部向下以圆顶形态喷雾预定时间，从而可以防止坐便器10冲水时因涡流和逆流水压产生的飞沫溅射到坐便器10外部。尤其，屏蔽喷嘴146布置有倒漏斗形状的扩散引导件147，使混入有空气的清洗水通过屏蔽喷嘴146流出的同时沿着扩散引导件147的外表面流动并以圆顶形态更宽广地喷射。此时，经过清洗水阀160流入的清洗水经过清洗水加热器190而加热，并通过屏蔽喷嘴146和扩散引导件147喷射排出40℃左右的温水。这种通过第三清洗水管145的屏蔽喷嘴146的清洗水喷雾操作在洁身器喷嘴单元140后退或前进的状态下全都能进行。优选地，如图7所示，当洁身器喷嘴单元140在前进状态下通过第三清洗水管145的屏蔽喷嘴146喷射清洗水(温水)时，水柱从坐便器10的中心上部向下方保持圆顶形态，从而可以更有效地防止飞沫溅射的现象。
46.产业上的可利用性
47.本发明广泛应用于如下的坐便器用洁身器领域：通过改善洁身器喷嘴单元而在坐便器冲水时向坐便器底部以圆顶形态喷射清洗水，从而可以防止在坐便器内部中产生的飞沫溅射到外部的现象。
