利用线上网络的定制型鞋垫的订购系统的制作方法-j9九游会真人

1.本发明涉及一种利用线上网络订购鞋垫(insole)的系统，具体而言，涉及一种顾客无需去商场也能够通过线上来订购最适合于顾客的脚部的鞋垫的系统。


背景技术：

2.两只脚加起来有52块大小不一的骨头、众多的关节、肌腱、韧带、神经、血管汇集在一起，从而起到支撑我们身体并保持平衡的重要作用。脚部的异常和变形会对膝盖、骨盆、腰部、颈部等整个骨骼系统产生影响。
3.鞋垫(insole)是插到鞋子内部而提高鞋子的穿着感并在缓解步行或运动时产生的冲击来保护使用者的脚部的同时减轻疲劳感的手段。
4.鞋垫被称为第二双鞋，其重要性不亚于鞋子，在购买鞋子时，存在最初的鞋垫有时无法反映使用者的脚部状态的情况，在脚部出现异常或变形的情况下更是如此。
5.近来，为了保持健康而对使脚部舒适的功能性鞋垫的需求在逐渐增加。由于功能性鞋垫是量产的成品，因此与定制型鞋垫相比，在价格、购买时间方面具有优势。然而，虽然功能性鞋垫本身是为了用户的脚部健康而制作的，但与定制型鞋垫相比，存在难以满足用户的所有脚部状态的局限性。
6.定制型鞋垫是反映用户脚部状态而制作的，因此更有利于脚部的健康。特别是患有脚部异常、变形或诸如足底筋膜炎之类的脚部疾病的人们更偏爱于定制型鞋垫。但定制型鞋垫需要直接到卖场并进行一一手工制作，因此在制作时间、费用方面存在负担。
7.韩国授权专利第10-1899064号公开了一种利用智能设备通过脚部尺寸测量信息来制作定制型组装鞋垫的系统和方法。


技术实现要素：

8.技术问题
9.本发明的目的在于通过简单的线上而不是前往卖场的方式而提供最适合于用户的脚部类型的定制型鞋垫。
10.技术方案
11.为了实现上述目的，根据本发明的利用线上网络的定制型鞋垫的订购系统，其特征在于，包括：顾客终端100，输入并传送顾客的个人信息及足部图像信息；供应商服务器200，通过网络与所述顾客终端100连接，根据从所述顾客终端100传送的足部图像信息来判定足部类型，并向所述顾客终端100传送适合于足部类型的鞋垫类型信息；供应商终端300，通过网络与所述顾客终端100或所述供应商服务器200连接，输出顾客的鞋垫订购信息，其中，所述供应商服务器200包括：顾客信息数据库210，存储顾客的个人信息及足部图像信息；及足部分析处理器220，分析足部图像信息而算出足部类型。
12.在一形态中，所述足部图像信息包括后足部(rearfoot)图像，所述足部分析处理器220包括：轮廓线提取部221，从所述后足部图像中特定后足部的轮廓线；跟骨二分线设定
部222，在所述提取的轮廓线中设定跟骨二分线(calcaneal bisection line)；下肢二分线设定部225，在后足部图像中设定下肢二分线(lower leg bisection line)；足部类型判定部226，从所述跟骨二分线和所述下肢二分线中算出足部类型；及鞋垫选定部227，根据所述足部类型选定适合顾客的鞋垫类型。
13.在一形态中，所述足部分析处理器220还包括：足部图像校正部223，对从后足部图像中提取的轮廓线的噪音或误差进行校正。
14.在一形态中，所述供应商服务器200还包括：标准模型数据库230，与足部图像相关，所述足部分析处理器220还包括：图像匹配部224，使所述提取的轮廓线或所述校正的轮廓线与所述标准模型数据库的标准模型彼此匹配。
15.在一形态中，所述跟骨二分线是在后足部轮廓线中使连接内侧踝骨(medial malleolus)和足底部位的内侧面而生成的跟骨内侧线与连接外侧踝骨(lateral malleolus)和足底部位的外侧面而生成的跟骨外侧线彼此左右对称的中心轴。
16.在一形态中，所述跟骨二分线是彼此连接将内侧踝骨和外侧踝骨之间距离二等分的踝骨中心点和将足底部位的内侧面和外侧面之间距离二等分的足底中心点而生成的线。
17.在一形态中，将内侧踝骨和外侧踝骨之间的距离二等分的点设定为踝骨中心点，以所述踝骨中心点为基准设定预定半径，将所述半径和小腿(leg)的轮廓线交叉的两侧交点二等分的点设定为小腿中心点，并将所述踝骨中心点和所述小腿中心点彼此连接而形成所述下肢二分线。
18.在一形态中，所述足部类型从以下六种类型中选定：
19.①
a型：后足部为失代偿性内翻(uncompensated rearfoot varus)，前足部为最高的三级外翻(forefoot valgus)，足弓的高度为三级，整体上为三级的旋后(supinated)型；
20.②
b型：后足部为外翻(rearfoot valgus)，前足部为易变性外翻(forefoot valgus)，足弓的高度为一级，整体上为一级的旋前(pronated)型；
21.③
c型：后足部为失代偿性内翻，前足部为正中(neutral)，足弓高度为中间的二级，整体上为正中(neutral，normal)型；
22.④
d型：后足部为代偿性内翻，前足部为正中，足弓高度为一级，整体上为二级的旋前型；
23.⑤
e型：后足部为失代偿性内翻，前足部为二级内翻，足弓高度为二级，整体上为二级的旋后型；
24.⑥
f型：后足部代偿性内翻(compensated rearfoot varus)，前足部为内翻，足弓的高度为零级，整体上为三级的旋前型。
25.在一形态中，适用于所述a型的鞋垫的后足部形成为外侧(lateral)高于内侧(medial)5～15度的倾斜角度，前足部形成为所述第二跖骨头、第三跖骨头、第四跖骨头及第五跖骨头收容部位高于所述第一跖骨头收容部位，中足部形成为外侧(lateral)高于内侧(medial)，跟骨和立方骨结合的跟骨-立方骨足弓(caclneual cuboid arch)部位形成有三级的高支撑部。
26.在一形态中，适用于所述b型的鞋垫的后足部形成为内侧以平缓地倾斜的方式更高于外侧，以防止脚部向内侧翻转(eversion)，中足部形成有收容内侧足底筋膜的槽(plantar fascia groove)，以防止内侧足底筋膜产生过度紧张，前足部形成为内侧高于外
侧，大脚趾部位从第一跖骨头外展(mortons extension)而形成为更高，外侧跟骨-立方骨足弓(caclneual cuboid arch)部位形成有一级的低支撑部。
27.在一形态中，适用于所述c型的鞋垫的后足部形成为内侧没有倾斜或以平缓地倾斜而更高于外侧，中足部形成有用于控制横弓的支撑部，前足部形成为第二跖骨头、第三跖骨头及第四跖骨头收容部分更高于左右周边部，外侧跟骨-立方骨足弓(caclneual cuboid arch)部位形成有一级的低支撑部。
28.在一形态中，适用于所述d型的鞋垫的后足部形成为内侧以平缓地倾斜而更高于外侧，以防止脚部向内侧翻转(eversion)，中足部形成有收容内侧足底筋膜的槽(plantar fascia groove)，以防止内侧足底筋膜产生过度紧张，前足部形成为内侧更高于外侧，大脚趾部位从第一跖骨头外展(mortons extension)而形成为更高。
29.在一形态中，适用于所述e型的鞋垫的后足部形成为外侧(lateral)高于内侧(medial)2～10度的倾斜角，前足部形成为内侧稍高于外侧，中足部形成有收容内侧足底筋膜的槽(plantar fascia groove)，以防止内侧足底筋膜产生过度紧张，跟骨和立方骨结合的跟骨-立方骨足弓(caclneual cuboid arch)部位形成有二级的支撑部。
30.在一形态中，适用于所述f型的鞋垫的后足部形成为内侧的倾斜更高于外侧，以防止脚部向内侧翻转(eversion)，前足部形成为内侧更高于外侧，大脚趾部位从第一跖骨头延伸(mortons extension)而形成为更高，外侧跟骨-立方骨足弓(caclneual cuboid arch)部位形成有一级的低支撑部。
31.发明效果
32.在根据本发明的线上鞋垫订购系统中，由于是预先量产的成品，因此与现有的定制鞋垫相比，在费用和时间方面更具优势，并通过反映用户的脚部状态而进行优化，不仅在功能性方面相同，而且无需前往卖场也能够在线上购买，因此也具有符合网络时代的优点。
附图说明
33.图1是示出根据本发明的一实施例的构成的网络关系的示意图。

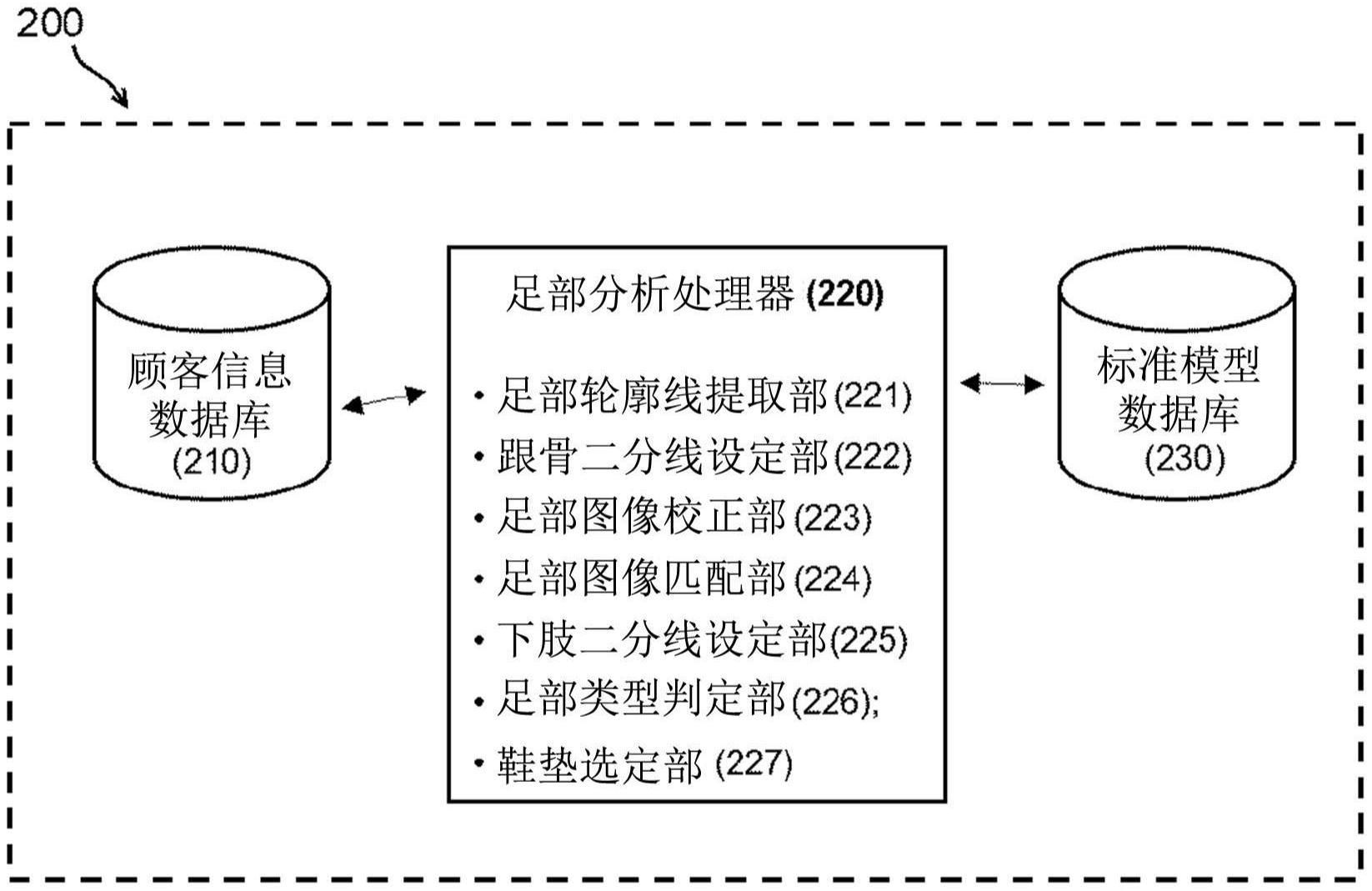

34.图2是示出根据本发明一实施例的最适合于顾客的鞋垫订购系统的框图。
35.图3是示出脚部的“旋前(pronated)”、“正中(neutral)”、“旋后(supinated)”形态的图。
36.图4是示出根据本发明的一个实施例的足部轮廓线提取过程的图。
37.图5是示出设定根据本发明的一实施例的跟骨二分线的的图。
38.图6是从实际后足部图像中提取的阈值(threshold)图像，具有后足部轮廓线的误差。
39.图7是示出从实际后足部图像中提取内部轮廓线的过程的图。
40.图8是示出从实际后足部图像中提取虚拟轮廓线的过程的图。
41.图9是根据本发明的一实施例的“a型”鞋垫的立体图(a)、主视图(b)、平面图(c)、剖视图(d)、仰视图(e)及侧视图(f)。
42.图10是根据本发明的一实施例的“b型”鞋垫的立体图(a)、主视图(b)、平面图(c)、剖视图(d)及仰视图(e)。
43.图11是根据本发明的一实施例的“c型”鞋垫的立体图(a)、主视图(b)、平面图(c)、
剖视图(d)及仰视图(e)。
44.图12是根据本发明的一实施例的“d型”鞋垫的立体图(a)、主视图(b)、平面图(c)、剖视图(d)及仰视图(e)。
45.图13是根据本发明的一实施例的“e型”鞋垫的立体图(a)、主视图(b)、平面图(c)、剖视图(d)及仰视图(e)。
46.图14是根据本发明的一实施例的“f型”鞋垫的立体图(a)、主视图(b)、平面图(c)、剖视图(d)及仰视图(e)。
47.符号说明：
48.100：顾客终端
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
200：供应商服务器
49.210：顾客信息数据库
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
220：足部分析处理器
50.230：足部轮廓线提取部
ꢀꢀꢀꢀꢀꢀꢀꢀ
222：跟骨二分线设定部
51.223：足部图像校正部
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
224：足部图像匹配部
52.225：下肢二分线设定部
ꢀꢀꢀꢀꢀꢀꢀꢀ
226：足部类型判定部
53.227：鞋垫选定部
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
230：标准模型数据库
54.300：供应商终端
具体实施方式
55.在本发明中使用的如下术语基于与脚部相关的整形外科表述和机制。
56.在本发明中，“后足部内翻(rearfoot varus)”的表述是指，从脚跟(heel)部分观察时，跖骨二分线(calcaneal bisection)和下肢二分线(lower leg bisection)的延长线交点从身体的中心线向外侧(或远侧)外展的状态。
57.在本发明中，“后足部外翻(rearfoot valgus)”的表述是指，从脚跟部分观察时，跖骨二分线(calcaneal bisection)和下肢二分线(lower leg bisection)的延长线交点从身体的中心线向内侧(或近侧)内收的状态。
58.在本发明中，“前足部内翻(forefoot varus)”的表述是指，大脚趾(或第一跖骨头)侧相对于小脚趾(或第五跖骨头)侧向上翘起的状态。
59.在本发明中，“前足部外翻(forefoot valgus)”的表述是指，小脚趾(或第五跖骨头)侧相对于大脚趾(或第一跖骨头)侧向上翘起的状态。
60.在本发明中，“旋后(supinated)”的表述是指，以身体的中心线为基准，脚部向外侧(或远侧)方向倾倒或倒下的三维运动状态，通常可由内翻(inversion)引起。
61.在本发明中，“旋前(pronated)”的表述是指，以身体的中心线为基准，脚部向内侧(或近侧)方向倾倒或倒下的三维运动状态，通常可由外翻(eversion)引起。
62.在本发明中，“跟骨二分线(calcaneal bisection line或heel bisection line)”作为脚后跟的中心线，根据与下肢(lower leg)的中心线的延长线形成的角度，在设计、制作根据本发明的鞋垫时可以作为重要的基准。根据跟骨二分线的倾斜方向可以判断用户的脚部大致是扁平足还是弓形足，跟骨二分线的角度是反映本发明的鞋垫倾斜角度的基准之一。
63.在本发明中，“级”表示脚部骨科学症状的程度，并且在本发明中分为零级、一级、二级和三级。三级是指严重的状态，二级是指中间状态，一级是指相对较弱的状态。
64.参照附图，对根据本发明的优选的示例性实施例的线上鞋垫订购系统进行详细说明。
65.图1是示出根据本发明的一实施例的构成的网络关系的示意图。
66.图2是示出根据本发明一实施例的最适合于顾客的鞋垫订购系统的框图。
67.如图1所示，本发明的鞋垫订购系统包括：顾客终端100，供顾客使用；供应商终端300，供供应商使用；供应商服务器200，分析由顾客提供的足部图像信息来判定顾客的足部类型，并向顾客终端传送最适合于足部类型的鞋垫类型，其中，所述顾客终端100、供应商服务器200及供应商终端300通过诸如互联网或无线通信等网络来直接或间接地彼此连接。
68.首先，顾客终端100只要是诸如智能电话、平板计算机、个人计算机之类的能够进行显示、数据存储、通信的设备，则均应用。
69.所述顾客终端100可以安装由供应商提供的一系列应用程序而与供应商服务器200连接，或者也可以在没有单独的应用程序的情况下连接到供应商服务器200的网站。
70.顾客信息可以被输入到顾客终端100的应用程序或网站上，并被传送到供应商服务器200。所述顾客信息包括顾客姓名、地址、9游会的联系方式，根据需要也可包括性别、年龄、体重、身高、脚部尺寸或鞋子尺寸等。也可以通过顾客认证程序、会员加入程序等来存储在供应商服务器200中。
71.在顾客终端100为智能电话、平板计算机的情况下，由于其基本内置有拍摄模块(相机功能)，因此可通过拍摄模块直接生成足部图像信息，或者在其他设备上事先拍摄的足部图像也可以存储在顾客终端(例如，个人计算机)中。
72.在顾客终端100拍摄或存储的足部图像信息被传送到供应商服务器200。
73.足部图像信息可以是拍摄顾客的足部的照片(2d图像)或3d图像(以下称为原始图像)。3d图像可以使用供应商提供的3d生成程序(或应用程序)来生成，或者也可以使用单独的3d生成应用程序或程序来生成。
74.所述足部图像信息基本地包括后足部图像，并且根据需要还可以包括足部的侧面图像、脚底图像。
75.后足部图像是从后方拍摄脚后跟(heel)侧的图像，包括下肢(lower leg)部分。
76.足部侧面图像可以是拍摄脚部的内侧侧面(medial)，即，脚部的内侧足弓(arch)和脚背高度部分的图像。脚部的足弓和脚背的高度、宽度、倾斜形态等可用于后述的足部类型的判定。
77.例如，在脚底图像中，诸如茧子之类的特殊信息可用于后述的足部类型的判定。
78.所述足部图像对拍摄条件敏感。例如，根据上下和左右拍摄角度、拍摄高度，足部形态呈现为十分多样的形态，借由光条件而使色度、明暗等也呈现为多种多样。因此，可以在顾客的终端中提示用于生成最佳图像的拍摄条件、拍摄方法等的说明(指南)。另外，在智能电话和平板计算机的情况下，在前面和后面分别配备有拍摄模块，后面拍摄模块与拍摄对象相同，但对于前面拍摄模块，存在拍摄对象被设定为左右相反的情况。因此，也可以以原始图像提示出关于左右反转方法等的说明。
79.供应商服务器200通过接收的一系列过程来分析足部图像，从而在判定足部类型之后，选定符合足部类型的鞋垫类型信息并传送到顾客终端。
80.所述供应商服务器200包括存储顾客信息的顾客信息数据库210，并包括用于分析
顾客的足部图像、判定足部类型的足部分析处理器220。
81.例如，足部分析处理器220可以是一系列的程序或算法。在一形态中，所述足部分析处理器可以基于人工智能。可以是监督学习(supervised learning)、无监督学习(unsupervised learning)的机器学习或深度学习(deep learning)。
82.所述足部分析处理器220包括跟骨二分线设定部222。
83.在本发明中，足部类型的判定基准之一是从足部图像中导出跟骨二分线(calcaneal bisection line)。跟骨(calcaneus)是脚后跟骨，跟骨二分线是将跟骨垂直地进行二等分的中心线。如图3所示，跟骨二分线是根据跟骨二分线的倾斜的方向及角度来判定顾客的脚部在整形学上是否为“旋前(pronated)”、“正中(neutral)”、“旋后(supinated)”类型，其程度是否为“轻微(mild)”、“中等(moderate)”、“严重(severe)”等的主要基准之一，这在选择适合的鞋垫方面非常重要。
84.为了设定跟骨二分线，在之前的步骤中，从原始图像可以提取足部图像的轮廓线。
85.所述足部分析处理器220包括足部轮廓线提取部221。
86.足部轮廓线是在图像上的足部和背景的边界，作为一例，如图4所示，可以按照原始图像
→
背景(噪音)去除
→
灰度(grayscale)变换
→
阈值(treshold)提取
→
轮廓线提取的顺序进行。
87.首先，从原始图像中去除除了足部图像之外的背景。在一形态中，去除除了足部图像之外的背景的方法可利用显著对象检测技术(salient object detection)，通过将脚部识别为重要对象的人工智能(ai)模型来找出将图像内各像素中显著对象(salient object)所属的概率用亮度(intensity)值表示的显著图(saliency map)。显著图(saliency map)是对预测类logit的输入图像计算斜率(gradient)而生成的归因(attribution)手段，并通过对其进行观察，可以直观地确认卷积神经网的特定预测结果是由图像上的哪个部分引起的。具体地，可以通过回归分析(regression analysis)提取图像内的足部的外廓线区域。
88.另一种去除背景的方法也可以采用去除借由每个像素点的像素值(例如，rgb值)和周边像素值的差异而表现为与足部不对应的像素点的方法。去除的背景具有相同的像素值。去除的背景通常是黑色的(r：0，g：0：b：0)，但并不限于此。
89.被去除背景的图像通过灰度(grayscale)方法转换为黑白图像。之后，灰度(grayscale)图像经过阈值(threshold)(例如，二进制阈值(binary threshold))过程将灰色图像转换为白色图像，从而转换为仅具有黑色和白色的两种颜色的图像。然后，通过黑色和白色的边界(例如，近似多边形提取)来提取轮廓及其坐标。所述轮廓线提取方法为示例性的，轮廓线提取方法并不限于此，也可以使用其他公知的方法。
90.足部轮廓线的提取是为了提取作为足部类型分类基准的跟骨二分线(calcaneal bisection line)。
91.跟骨二分线设定部222基于后足部轮廓线设定称为跟骨二分线(calcaneal bisection line)虚拟线。
92.在本发明中，如图5所示，设定跟骨二分线的方法之一是提取内侧踝骨(medial malleolus)和外侧踝骨(lateral malleolus)的坐标值。由于内侧踝骨高于外侧踝骨，因此踝骨的坐标值可以综合左脚或右脚、与脚底面的距离、比率、轮廓线的倾斜度变化、坐标值
等来设定。
93.以所述内侧踝骨的坐标为基准，与脚底面的内侧面连接而设定跟骨内侧线，以外侧踝骨的坐标为基准，与脚底面的外侧面连接而设定跟骨外侧线。对于所述脚底面w的内侧面和外侧面的坐标高度而言，将从脚底面到脚底面的预定位置h(例如，脚底面w的0～2/5)的轮廓线设定为脚底的侧面，在每一个踝骨中的对应的脚底侧面设定多个虚拟线后，将其中倾斜度最大的虚拟线分别确定为跟骨内侧线和跟骨外侧线。
94.若设定跟骨内侧线和跟骨外侧线，则将使这些内侧线及外侧线彼此二等分(左右对称)的中心线设定为跟骨二分线。
95.在本发明的一形态中，通过跟骨二分线对足部类型的分类可以通过监督学习方法进行。本发明人长期以来作为足部骨科学定制型鞋垫的制造者，拥有数万件临床数据，以这些临床数据为基础，按照六种足部类型进行了标记。通过在学习算法中学习这些标记的元数据而计算出的跟骨二分线的角度成为对足部类型进行分类的判定基准。
96.例如，跟骨二分线在特定误差范围内接近垂直时判定为“正中(neutral)”，超出垂直误差范围而向外侧倾斜时判定为“旋后(supinated)”，向内侧倾斜时判定为“旋前(pronated)”，作为倾斜的程度可以判定为“轻微(mild)”、“中等(moderate)”、“严重(severe)”。这种判定也可以在与下肢二分线的关系中进行修改或校正。
97.跟骨二分线也可以以与上述不同的方法来设定，跟骨二分线也可以通过将内侧踝骨和外侧踝骨之间距离二等分的踝骨中心点和将足底部位的内侧面和外侧面之间距离二等分的足底中心点彼此连接而生成。
98.另外，所述后足部轮廓线需要在部分足部图像中进行校正。
99.图6是从实际后足部图像中提取的阈值(threshold)图像，具有后足部轮廓线的误差。在图6中，在脚底侧朝左右突出的部分在实际图像中为前足部的图像，而不是后足部的图像。以这种轮廓线图像为基础设定的跟骨二分线与实际跟骨二分线完全不匹配。这种误差是由拍摄角度、拍摄高度造成的，需要对这种噪音进行校正。这种噪音判定是通过根据轮廓线的位置、曲率变化的轮廓线图案是否超出正常范围来判定。
100.所述足部分析处理器220还可以包括足部图像校正部223。
101.例如，所述图像校正部223在所述轮廓线提取部的灰度图像中，是将阈值(threshhold value)如零阈值(tozero threshold)一样进行微调或转换，而不是二进制阈值(binary threshold)，如图7所示，提取存在于足部图像中的内部轮廓线，如图8所示，将所述提取的内部轮廓线利用后足部曲率变化模型设定虚拟轮廓线而以近似于实际后足部图像的方式提取。通过将这种新提取的轮廓线作为校正的轮廓线而能够设定更准确的跟骨二分线。
102.供应商服务器200还可以包括标准模型数据库230。
103.标准模型数据库230存储基于庞大的临床资料对足部图像根据性别、年龄、足部类型、拍摄角度、拍摄高度等进行标准化的信息。所述标准模型可以是虚拟的2d图像或3d图像。
104.所述足部分析处理器220还可以包括用于将标准模型数据库230的标准模型和实际后足部图像彼此匹配的足部图像匹配部224。
105.所述足部分析处理器220的足部图像匹配部224可以将顾客的足部图像(轮廓线)
与标准模型数据库230中的标准模型(图像)彼此匹配，并利用其中最符合于足部图像的标准模型去除后足部图像的噪音部分。此外，也可以从最符合的标准模型中设定跟骨二分线。这种图像匹配部与失真的原始图像相比，能够获得更准确的跟骨二分线。
106.所述足部分析处理器220包括下肢二分线设定部225。
107.下肢二分线(lower leg bisection)是指将下肢(即，脚腹上的小腿部分)以左右对称的方式二等分的中心线。
108.在本发明中，例如，对于设置下肢二分线而言，首先将内侧踝骨末端和外侧踝骨末端之间的距离二等分的点设定为踝骨中心点，并以所述踝骨中心点为中心设定预定距离的半径，将所述半径和小腿的轮廓线交叉的两点二等分的点设为下肢中心点后，将所述踝骨中心点和下肢中心点连接而形成。
109.下肢二分线可以是判定足部类型的另一个主要因素。
110.跟骨二分线(calcaneal bisection)和下肢二分线(lower leg bisection)的延长线相交的点表示从身体的中心线向外侧(或远侧)外展的状态。
111.从整形学上看，从脚的跟部(heel)部分观察时，将跟骨二分线和下肢二分线的相交的点从身体的中心线向外侧外展的状态判定为“后足部内翻(rearfoot varus)”，将向内侧内收的状态判定为“后足部外翻(rearfoot valgus)”。
112.这种跟骨二分线和下肢二分线的角度差异可适用为“正中(neutral)”、“旋后(supinated)”、“旋前(pronated)”的足部类型、“轻微(mild)”、“中等(moderate)”、“严重(severe)”的判定基准。
113.另外，在顾客的足部图像信息中，为了判定脚部的足弓(arch)的程度(level)，还可以包括足部侧面图像。足部侧面图像可以以与上述的轮廓线提取方法相同或相似的方法进行提取，以作为顾客信息之一的脚部尺寸为基准，计算出足弓和脚背的各个高度、足弓高度与脚部尺寸的比率等，也可以根据其程度，例如，区分为零级(扁平足、平足)、一级、二级、三级(弓形足)来用于对足部类型的判定。
114.本发明的一形态中，以在所述足部分析处理器220设定的跟骨二分线为基准，可以判定顾客的足部类型。此外，足部类型也可以通过跟骨二分线和下肢二分线的相互关系来判定。此外，足部类型也可以综合跟骨二分线、下肢二分线及足弓(arch)信息等来判定。
115.在本发明的一形态中，足部类型是在六种类型中判定的，但是这种类型分类仅是基于本发明人所获得的临床数据而进行的最佳分类，并不限于后述的六种类型，且足部类型可以根据需要增加或减少。
116.在本发明中，将六种足部类型分为a型、b型、c型、d型、e型、f型。
117.在本发明中，将等级按照程度分为零、一、二、三级。三级表示最严重的程度，二级表示相对严重的程度，一级表示相对较弱的程度。
118.①
a型：作为脚部向外侧严重倾斜的内翻(inversion)形态，后足部(rearfoot)为失代偿性后足内翻(uncompensated rearfoot varus)，前足部为最高的三级外翻(forefoot valgus)，足弓的高度为三级，整体上为三级的旋后(supinated)型；
119.②
b型：后足部为外翻(rearfoot valgus)，前足部为易变性外翻(forefoot valgus)，足弓的高度为一级，整体上为一级的旋前(pronated)型；
120.③
c型：后足部为失代偿性内翻，前足部为正中(neutral)，足弓高度为中间的二
级，整体上为正中(neutral，normal)型；
121.④
d型：后足部为代偿性内翻，前足部为正中，足弓高度为一级，整体上为二级的旋前型；
122.⑤
e型：后足部为失代偿性内翻，前足部为二级内翻，足弓高度为二级，整体上为二级的旋后型；
123.⑥
f型：后足部代偿性后足内翻(compensated rearfoot varus)，前足部为内翻，足弓的高度为零级，整体上为三级的旋前型。
124.根据本发明的鞋垫可以根据脚部的类型，通过前足部(forefoot)ff、中足部(midfoot)mf、后足部(rearfoot)rf的内侧(里边)和外侧(外边)的高度、倾斜等而提供为最适合于顾客脚部的形态。根据本发明的鞋垫的材质可以使用公知的鞋垫材料。本发明的鞋垫整体骨架可以利用合成树脂，作为一示例，可以是乙烯-醋酸乙烯酯共聚物(eva)、聚氨酯(polyurethane)、橡胶，并可以利用它们的发泡成型体，但并不限定于此。
125.首先，a型在整体上作为三级旋后(supinated)型，相当于严重的弓形足(cavus)。图9示出了适用于本发明的a型的优选的鞋垫(a型鞋垫)的一实施例。参照图9，a型鞋垫10为了控制较强的后足部内翻，鞋垫的后足部rf形成为外侧(lateral)高于内侧(medial)且具有彼此倾斜的形态。在一形态中，倾斜角度可以是5～15度的倾斜角度。三级的旋后足在整体上呈向外侧倾倒的形态，因此a型鞋垫10的中足部(midfoot)也形成为外侧(lateral)更高于内侧(medial)。此外，为了减少脚部向外侧倾倒的动作(inversion)，在对应于后足部rf的跟骨(calcaneus)和中足部mf的立方骨(cuboid)结合的部位的跟骨-立方骨足弓(cacaneual cuboid arch，以下称为“cca”)部位的鞋垫10部分还可形成用于收容cca的cca支撑部11。优选地，所述cca支撑部11是相对较高的三级支撑部，但也可以是二级、一级的cca支撑部。a型足部由于是小脚趾相比于大脚趾的抬起状态或大脚趾下压的状态，因此，在鞋垫的前足部ff可形成为第一跖骨头(1stmetatarsal)收容部位12低于第二、第三、第四及第五跖骨头收容部位13(reverse mortions extenstion)。另外，a型鞋垫根据需要，为了稳固地支撑脚部的足弓部分中央，可在鞋垫下部中央一侧配备有鞋骨(shank)14。鞋骨(shank)的材质为坚硬的材质，可以是诸如聚丙烯、聚乙烯等之类的高分子树脂，但不限于此。
126.b型是脚背低、脚部的足弓低、脚部向内侧倾斜的翻转(eversion)形态的脚，在临床学上相当于轻微(mild)的脚部。图10示出了适用于本发明的b型的优选的鞋垫(b型鞋垫)的一实施例。参照图10，为了防止脚向内侧翻转(eversion)，所述b型20的鞋垫的后足部可形成为内侧以平缓地倾斜而更高于外侧。中足部可形成有用于收容内侧足底筋膜的槽(plantar fascia groove)25，以防止内侧足底筋膜产生过度紧张，并且前足部可形成为内侧22更高于外侧23，大脚趾部位可从第一跖骨头外展(mortons extension)形成为更高，外侧cca部位可形成有一级的低支撑部。另外，b型鞋垫根据需要，为了稳固地支撑脚部的足弓部分中央，可在鞋垫下部中央一侧配备有鞋骨(shank)24。
127.c型是脚背低、脚部的足弓低，但大体上相当于脚部几乎不向左右任何方向倾斜的形态的脚。图11示出了适用于本发明的c型的优选的鞋垫(c型鞋垫)的一实施例。参考图11，所述c型鞋垫30的后足部可形成为内侧没有倾斜或以平缓地倾斜而更高于外侧，中足部为控制横弓而可以形成有突出的支撑部32，在前足部的中间可形成有用于收容第三跖骨头的
突出支撑部33，cca部位可形成有一级的低cca支撑部31。另外，c型鞋垫根据需要，为了稳固地支撑脚部的足弓部分中央，可在鞋垫下部中央一侧配备有鞋骨(shank)34。
128.d型是脚背低、脚部的足弓低、脚部向内侧倾倒的翻转(eversion)形态的脚，在临床学上相当于中等(moderate)的脚。图12示出了适用于本发明的d型的优选的鞋垫(d型鞋垫)的一实施例。参照图12，所述d型鞋垫40的后足部可形成为内侧以平缓地倾斜而更高于外侧，以防止脚部向内侧翻转(eversion)，中足部可形成有用于收容内侧足底筋膜的槽(plantar fascia groove)41，以防止内侧足底筋膜产生过度紧张，并且前足部可形成为内侧42更高于外侧43，大脚趾部位可从第一跖骨头外展(mortons extension)而形成为更高。另外，d型鞋垫根据需要，为了稳固地支撑脚部的足弓部分中央，可在鞋垫下部中央一侧配备有鞋骨(shank)44。
129.e型是脚背高、脚部的足弓高、脚向外侧倾倒的翻转(inversion)形态的脚，在临床学上相当于与所述a型相比不算严重的形态的脚。图13示出了适用于本发明的e型的优选的鞋垫(e型鞋垫)的一实施例。参照图13，所述e型鞋垫50的后足部可形成为外侧(lateral)高于内侧(medial)2～10度左右的倾斜角，并且前足部可形成为内侧42稍高于外侧43，中足部可形成有收容内侧足底筋膜的槽(plantar fascia groove)52，以防止内侧足底筋膜产生过度紧张，cca部位可形成有二级cca支撑部51。另外，e型鞋垫根据需要，为了稳固地支撑脚部的足弓部分中央，还可在鞋垫下部中央一侧配备有鞋骨(shank)。
130.f型是脚背低、脚部的足弓低、脚部向内侧倾倒的翻转(inversion)形态的脚，在临床学上为严重的(severe)程度，相当于扁平足(平足)。图14示出了适用于本发明的f型的优选的鞋垫(f型鞋垫)的一实施例。参照图14，f型鞋垫60的后足部可形成为内侧的倾斜更高于外侧，以防止脚部向内侧翻转(eversion)，并且为了提高足弓，中足部可形成为内侧(medial)足够高于外侧(literal)。另外，f型鞋垫根据需要，为了稳固地支撑脚部的足弓部分中央，可在鞋垫下部中央一侧配备有鞋骨(shank)34。
131.产业上的可利用性
132.本发明涉及一种利用线上网络订购鞋垫(insole)的系统，具体而言，涉及一种顾客无需去商场也能够通过线上来订购最适合于顾客脚部的鞋垫的系统。
